PXE启动菜单配置完全指南：打造高效网络装机入口

fiveym2025-12-22 11:53

一、引言：PXE启动菜单的核心作用

在PXE网络装机环境中，启动菜单配置文件就像是整个系统的 "交通指挥中心" 。当客户端通过DHCP获取IP并下载pxelinux.0引导加载器后，接下来就会读取pxelinux.cfg/default配置文件，这个文件决定了：

  • 用户看到什么样的启动界面
  • 有哪些操作系统或安装选项可供选择
  • 如何加载内核和初始化内存盘
  • 从哪里获取完整的安装镜像

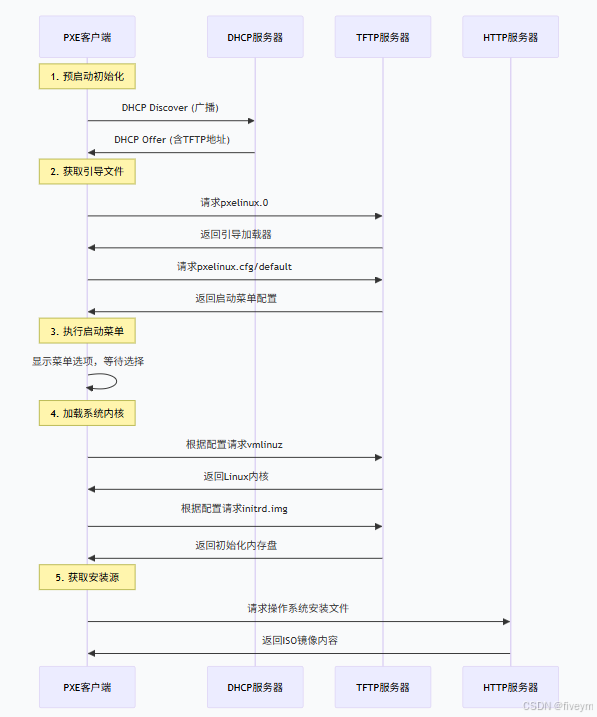

一个精心配置的启动菜单能极大提升批量装机的效率和体验。下面这张图清晰地展示了PXE启动的完整流程，你可以看到启动菜单（default文件）在这一流程中的关键位置：

二、配置文件基础：位置、结构与加载规则

1. 文件位置与命名规范

  • 标准路径 ：/var/lib/tftpboot/pxelinux.cfg/default
  • 特殊命名规则 ：PXE使用基于客户端MAC地址或IP的十六进制文件名进行匹配，优先级从高到低：
    1. 01-88-99-aa-bb-cc-dd (基于MAC地址)
    2. C0A8010A (基于IP地址192.168.1.10的十六进制)
    3. C0A8010 (减去最后一位)
    4. C0A801 (继续减去一位)
    5. ... 直到 C
    6. default (最终回退)

2. 配置文件基本结构

复制代码
# /var/lib/tftpboot/pxelinux.cfg/default
default vesamenu.c32          # 使用图形化菜单
prompt 1                      # 显示提示符
timeout 600                   # 超时时间（1/10秒为单位）

menu title PXE Boot Server    # 菜单标题
menu background splash.png    # 背景图片（可选）

# 第一个菜单项
label linux_rhel9
  menu label ^1) Install RHEL 9.2
  kernel images/rhel9/vmlinuz
  append initrd=images/rhel9/initrd.img inst.repo=http://192.168.1.100/iso/rhel9 quiet

# 第二个菜单项
label memtest
  menu label ^2) Run Memory Test
  kernel memtest

三、核心参数详解与配置技巧

1. 菜单显示控制参数

参数 说明 示例值 注意事项
default 默认启动项 linux_rhel9 对应某个label名称
prompt 是否显示"boot:"提示 1(显示)/0(不显示) 有菜单时通常设为0
timeout 自动选择默认项超时 100 (10秒) 单位是1/10秒，0为立即启动
menu title 菜单标题文本 My PXE Server v2.0 支持多行，用\n换行
menu background 背景图片路径 boot/background.png 需为PNG格式，路径相对于TFTP根目录

2. 内核与启动参数配置

这是启动菜单最核心的部分，决定了如何加载操作系统。

复制代码
label linux_centos8
  # 菜单显示文字（^1定义快捷键Alt+1）
  menu label ^1) Install CentOS 8 Stream

  # 内核文件路径（相对于TFTP根目录）
  kernel images/centos8/vmlinuz

  # 内核参数（非常重要！）
  append initrd=images/centos8/initrd.img
        inst.repo=http://192.168.1.100/iso/centos8
        inst.ks=http://192.168.1.100/kickstart/centos8.ks
        inst.text
        inst.vnc
        inst.vncpassword=pxe123
        quiet

关键内核参数解析：

参数 用途 发行版支持
initrd= 指定初始化内存盘 所有Linux
inst.repo= HTTP安装源地址 RHEL/CentOS/Fedora
inst.ks= Kickstart自动安装脚本 RHEL/CentOS
preseed/url= Preseed自动安装脚本 Debian/Ubuntu
inst.text 使用文本安装界面 RHEL/CentOS
inst.vnc 启用VNC安装界面 RHEL/CentOS
quiet 减少启动信息输出 所有Linux
ip= 手动设置IP地址 所有Linux

3. 不同发行版的安装源配置示例

RHEL/CentOS/Fedora:

复制代码
append initrd=images/rhel9/initrd.img
      inst.repo=http://192.168.1.100/iso/rhel9
      inst.ks=http://192.168.1.100/ks/rhel9.ks
      inst.text quiet

Debian/Ubuntu:

复制代码
append initrd=images/ubuntu22/initrd
      root=/dev/ram0
      ramdisk_size=1500000
      ip=dhcp
      url=http://192.168.1.100/iso/ubuntu22/preseed.cfg
      auto=true
      priority=critical
      locale=en_US

openSUSE/SLES:

复制代码
append initrd=images/sles15/initrd
      install=http://192.168.1.100/iso/sles15/
      autoyast=http://192.168.1.100/autoinst.xml

四、完整高级配置示例

以下是一个多系统、多功能的完整配置示例：

复制代码
# /var/lib/tftpboot/pxelinux.cfg/default
default vesamenu.c32
timeout 300
prompt 0
menu title Main PXE Boot Menu
menu background splash.png

# 菜单界面设置
menu color screen       37;40   #80ffffff #00000000 std
menu color border       30;44   #40ffffff #a0000000 std
menu color title        1;36;44 #ffffffff #a0000000 std
menu color unsel        37;44   #ffffffff #a0000000 std
menu color hotkey       1;37;44 #ffffffff #a0000000 std
menu color sel          7;37;40 #ff000000 #20ffffff all

# 系统安装选项
label rhel9_auto
  menu label ^1) Auto Install RHEL 9.2 (Kickstart)
  kernel images/rhel9/vmlinuz
  append initrd=images/rhel9/initrd.img
        inst.repo=http://192.168.1.100/iso/rhel9
        inst.ks=http://192.168.1.100/ks/rhel9-full.ks
        console=tty0
        console=ttyS0,115200n8
        inst.graphical
        quiet

label rhel9_manual
  menu label ^2) Manual Install RHEL 9.2
  kernel images/rhel9/vmlinuz
  append initrd=images/rhel9/initrd.img
        inst.repo=http://192.168.1.100/iso/rhel9
        inst.text
        quiet

label ubuntu22_auto
  menu label ^3) Auto Install Ubuntu 22.04 LTS
  kernel images/ubuntu22/linux
  append initrd=images/ubuntu22/initrd
        auto=true
        url=http://192.168.1.100/iso/ubuntu22/preseed.cfg
        priority=critical
        locale=en_US
        console=tty1
        console=ttyS0,115200

# 实用工具选项
label memtest
  menu label ^4) Run Memtest86+ (Memory Test)
  kernel memdisk
  append initrd=images/memtest86+.bin

label systemrescue
  menu label ^5) SystemRescue CD (Recovery)
  kernel images/sysresccd/rescue64
  append initrd=images/sysresccd/initram.igz
        setkmap=us
        docache
        dostartx

# 从本地设备启动
label localboot
  menu label ^6) Boot from Local Hard Drive
  localboot 0x80
  menu default

# 故障排除模式
label safemode
  menu label ^7) Troubleshooting Mode (Safe Settings)
  kernel images/rhel9/vmlinuz
  append initrd=images/rhel9/initrd.img
        inst.repo=http://192.168.1.100/iso/rhel9
        inst.text
        nomodeset
        noapic
        nolapic

五、调试与故障排除

1. 常见问题排查表

问题现象 可能原因 解决方案
菜单无法显示 vesamenu.c32缺失 从syslinux包复制到TFTP根目录
内核加载失败 路径错误或文件不存在 检查TFTP目录结构，确保文件可读
安装源不可达 HTTP服务器或路径错误 在浏览器测试安装源URL
卡在dracut界面 initrd不匹配或参数错误 检查initrd路径和内核参数
网络启动慢 TFTP块大小设置 添加modprobe.blacklist=hyperv_net等参数

2. 调试技巧与命令

  • 启用详细日志 ：在内核参数中添加debug和rd.debug
  • 测试TFTP下载 ：tftp -v 192.168.1.100 -c get pxelinux.cfg/default
  • 检查菜单语法 ：使用grep -n "label\|menu\|append" default快速查看结构
  • 实时日志监控 ：在客户端启动时按Esc键查看详细启动信息

3. 高级调试配置示例

复制代码
label debug
  menu label ^D) Debug Mode with Serial Console
  kernel images/rhel9/vmlinuz
  append initrd=images/rhel9/initrd.img
        inst.repo=http://192.168.1.100/iso/rhel9
        console=tty0
        console=ttyS0,115200n8
        debug
        rd.debug
        inst.debug
        loglevel=7
        earlyprintk=serial,ttyS0,115200

六、最佳实践与优化建议

  1. 目录结构规范化：

    text

    复制代码
    /var/lib/tftpboot/
├── pxelinux.0
├── vesamenu.c32
├── ldlinux.c32
├── libcom32.c32
├── pxelinux.cfg/
│   ├── default
│   ├── 01-88-99-aa-bb-cc-dd (特定MAC)
│   └── C0A8010A (特定IP)
└── images/
    ├── rhel9/
    │   ├── vmlinuz
    │   └── initrd.img
    ├── ubuntu22/
    └── tools/

  2. 安全性考虑：

    • 为不同部门创建不同的配置副本
    • 使用IP/MAC特定配置限制访问
    • 定期清理TFTP目录下的临时文件

  3. 性能优化：

    • 将频繁访问的小文件放在TFTP根目录
    • 大文件（如完整ISO）通过HTTP提供
    • 设置合适的TFTP块大小（-s参数）

  4. 维护脚本示例：

    复制代码
     #!/bin/bash
# 备份配置文件
BACKUP_DIR="/backup/pxe-config/$(date +%Y%m%d)"
mkdir -p $BACKUP_DIR
cp /var/lib/tftpboot/pxelinux.cfg/default $BACKUP_DIR/

# 验证配置语法
grep -q "kernel.*vmlinuz" /var/lib/tftpboot/pxelinux.cfg/default || echo "警告：未找到内核配置"

# 重启相关服务
systemctl restart tftp

七、总结

一个精心配置的PXE启动菜单不仅能提供友好的用户界面，还能极大提升网络装机的效率和可靠性。关键点总结：

  1. 分层配置：利用PXE的配置优先级实现灵活的设备特定配置
  2. 参数准确：确保内核、initrd路径和安装源URL完全正确
  3. 兼容性考虑：为不同架构（BIOS/UEFI）和发行版准备相应的配置
  4. 调试准备：保留调试选项便于故障排查
