0. 前言

在实际光学字符识别 (Optical Character Recognition, OCR) 项目中，文字往往出现在各种复杂的背景与排版环境里：从拍照文档到发票扫描，如何先准确定位文本，再高效调用 OCR 引擎，并最终将识别结果结构化，是完整系统的关键。本文在 EAST 文本检测的基础上，深入探讨了多尺度、旋转补偿、行合并排序与形态学细化等进阶策略，显著提高了文本区域定位的召回与精度；在 Tesseract 集成环节，引入了自适应二值化、开闭运算、批量识别与字符白名单，强化了 OCR 识别率与效率；最后，以发票识别为例，演示了模板匹配对齐与固定 ROI 的方法。

1. 文本区域检测

在进行 OCR 之前，需要先从复杂背景中准确定位出文本区域。本节中使用 OpenCV 的 EAST 文本检测器，基于深度学习检测任意方向的文本框，并对检测结果进行后处理获得最终文本 ROI。

1.1 实现过程

输入预处理
- 使用 blobFromImage 将输入缩放到固定尺寸 (320×320)，并减去 ImageNet 均值
EAST 模型推理
- 输出两个张量：scores (文本存在概率)和 geometry (每个像素的四边距离和旋转角)
解码
- 根据几何信息计算四边形坐标，再用 NMS 去除冗余框
坐标映射
- 将检测坐标从网络输入尺寸映射回原图尺寸

python 复制代码

import cv2
import numpy as np

# 功能：使用 EAST 文本检测模型，提取图像中的文本区域
def detect_text_regions(image, model_path='frozen_east_text_detection.pb',
                        min_confidence=0.5, width=320, height=320):
    orig = image.copy()
    H, W = image.shape[:2]
    # 1. 构建输入 blob
    blob = cv2.dnn.blobFromImage(image, 1.0, (width, height),
                                 (123.68, 116.78, 103.94), swapRB=True, crop=False)
    # 2. 加载 EAST 模型
    net = cv2.dnn.readNet(model_path)
    net.setInput(blob)
    # 3. 指定要返回的层
    layer_names = ['feature_fusion/Conv_7/Sigmoid', 'feature_fusion/concat_3']
    scores, geometry = net.forward(layer_names)
    # 4. 解码得分图和几何图
    (num_rows, num_cols) = scores.shape[2:4]
    rects, confidences = [], []
    for y in range(num_rows):
        scores_data = scores[0, 0, y]
        x0_data = geometry[0, 0, y]
        x1_data = geometry[0, 1, y]
        x2_data = geometry[0, 2, y]
        x3_data = geometry[0, 3, y]
        angles_data = geometry[0, 4, y]
        for x in range(num_cols):
            if scores_data[x] < min_confidence:
                continue
            # 计算偏移
            offset_x, offset_y = x * 4.0, y * 4.0
            angle = angles_data[x]
            cos = np.cos(angle); sin = np.sin(angle)
            h = x0_data[x] + x2_data[x]
            w = x1_data[x] + x3_data[x]
            end_x = int(offset_x + (cos * x1_data[x]) + (sin * x2_data[x]))
            end_y = int(offset_y - (sin * x1_data[x]) + (cos * x2_data[x]))
            start_x = int(end_x - w)
            start_y = int(end_y - h)
            rects.append((start_x, start_y, end_x, end_y))
            confidences.append(float(scores_data[x]))
    # 5. 非极大值抑制
    boxes = cv2.dnn.NMSBoxesRotated(
        [(((r[0]+r[2])//2, (r[1]+r[3])//2), (r[2]-r[0], r[3]-r[1]), 0) for r in rects],
        confidences, min_confidence, 0.4)
    results = []
    if len(boxes) > 0:
        for i in boxes.flatten():
            (sx, sy, ex, ey) = rects[i]
            # 缩放回原图尺寸
            rx = W / float(width); ry = H / float(height)
            r = (int(sx * rx), int(sy * ry), int((ex-sx) * rx), int((ey-sy) * ry))
            results.append(r)
    return results

# 示例
img = cv2.imread('scanned_doc.png')
regions = detect_text_regions(img)
for (x,y,w,h) in regions:
    cv2.rectangle(img, (x,y), (x+w,y+h), (0,255,0), 2)

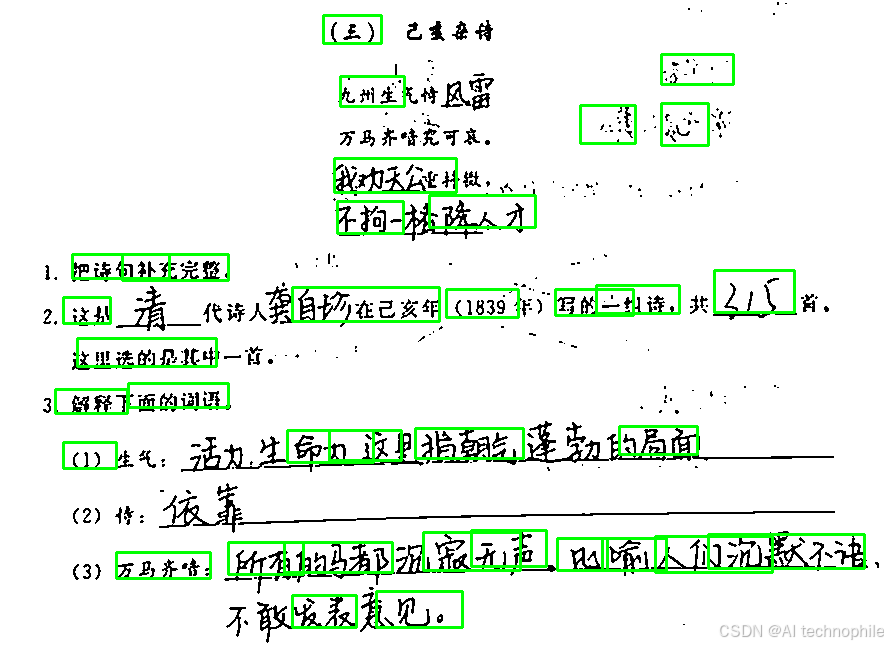

cv2.imshow('Text Regions', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

cv2.dnn.readNet()：加载 TensorFlow 导出的 .pb 模型
blobFromImage()：执行归一化、尺寸变换与通道排序
net.forward(layer_names)：指定多个输出层，返回分数图和几何图
cv2.dnn.NMSBoxesRotated()：对旋转矩形进行 NMS，剔除重叠框

1.2 优化思路

在复杂文档和拍照环境中，单一的 EAST 检测有时难以准确覆盖所有文字行。可以加入以下策略：

多尺度与旋转补偿
- 对输入图像按 0.5×、1×、1.5× 多个尺度分别检测，再将结果映射回原图合并，用更大 width×height 能检测更大文字
- 对竖排文字或轻微倾斜场景，可在 ±15° 范围内对原图做小幅旋转，补检测遗漏框。
文本行合并与排序
- 检测到的矩形按纵坐标分组，合并同一行的相邻框，形成完整行 ROI
- 最终按行、列顺序排序，保证 OCR 后文本顺序正确
形态学细化
- 在解码后的二值得分图上做膨胀 (cv2.dilate) 先将相近文本连通，再做轮廓提取 (cv2.findContours) 比 NMS 更稳健

python 复制代码

def merge_and_sort_boxes(boxes, y_thresh=10):
    # 按 y 坐标排序
    boxes = sorted(boxes, key=lambda b: b[1])
    merged = []
    for box in boxes:
        x,y,w,h = box
        if not merged:
            merged.append([x,y,w,h])
            continue
        px,py,pw,ph = merged[-1]
        # 同一行
        if abs(y - py) < y_thresh:
            # 合并横向相邻框
            nx = min(px, x)
            ny = min(py, y)
            nw = max(px+pw, x+w) - nx
            nh = max(py+ph, y+h) - ny
            merged[-1] = [nx, ny, nw, nh]
        else:
            merged.append([x,y,w,h])
    # 最终按行内 x 排序
    for row in merged:
        pass  # already merged
    return merged

# 在 detect_text_regions 调用后
regions = detect_text_regions(img)
regions = merge_and_sort_boxes(regions)

关键函数解析：

sorted(..., key=lambda)：对检测框按顶端 y 排序，便于分行处理
行合并：若两框 y 差近似在行高范围内，则合并为一个更长的行 ROI
合并后保持按行、列顺序，保证 OCR 文本阅读顺序

2. Tesseract 集成

利用 Tesseract OCR 引擎对预先检测出的文本区域进行文字识别，结合简单的图像预处理提高识别率。

2.1 实现过程

ROI 预处理
- 灰度化 + Otsu 二值化，提高字符对比度。
Tesseract 调用
- --oem 1 使用 LSTM OCR 引擎，--psm 7 针对单行文本做优化
结果收集
- 返回每个区域的识别文本，供后续结构化解析

python 复制代码

import cv2
import pytesseract

# 功能：对图像文本区域执行 OCR 识别
def ocr_on_regions(image, regions):
    results = []
    for (x,y,w,h) in regions:
        roi = image[y:y+h, x:x+w]
        # 预处理：转灰度 + 二值化
        gray = cv2.cvtColor(roi, cv2.COLOR_BGR2GRAY)
        _, thresh = cv2.threshold(gray, 150, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
        # 调用 Tesseract
        config = '--oem 1 --psm 7'  # LSTM OCR + 单行模式
        text = pytesseract.image_to_string(thresh, config=config, lang='eng')
        results.append(((x,y,w,h), text.strip()))
    return results

pytesseract.pytesseract.tesseract_cmd = r'/usr/bin/tesseract'

img = cv2.imread('document.jpg')
regions = detect_text_regions(img)
ocr_results = ocr_on_regions(img, regions)
for ((x,y,w,h), text) in ocr_results:
    cv2.rectangle(img, (x,y),(x+w,y+h), (255,0,0),2)
    cv2.putText(img, text, (x,y-10),
                cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255,0,0),1)
cv2.imshow('OCR Results', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

关键函数解析：

pytesseract.image_to_string()：接受图像或 ndarray，返回识别字符串
threshold()：Otsu 自动阈值，分离文字与背景
--oem / --psm：配置 OCR 引擎模式与页面分割模式

2.2 优化思路

在不同文档与拍照环境下，OCR 识别率受字体、光照和噪声影响很大。可以通过以下改进提高效果：

图像预处理
- 自适应阈值：对 gray 使用 cv2.adaptiveThreshold 而非全局 Otsu，应对不均匀光照
- 开闭运算：先做小核开运算去噪，再闭运算填充字符断裂
批量识别
- 将多个 ROI 合并到一张"大"图中，用一次 image_to_data 获取所有块文字和位置信息，减少 Python↔Tesseract 进程开销。
多语言与白名单
- 通过 -l chi_sim+eng --oem 1 --psm 6 同时识别中英文字，并可用 tessedit_char_whitelist=0123456789. 限定数字识别

python 复制代码

def ocr_on_regions_batch(image, regions):
    # 合并 ROI 到一行
    heights = [h for (_,_,_,h) in regions]
    max_h = max(heights)
    # 拼接图像
    canvas = np.zeros((max_h, sum([w for (_,_,w,_) in regions]), 3), dtype=np.uint8)
    x_offset = 0
    for (x,y,w,h) in regions:
        roi = image[y:y+h, x:x+w]
        # 预处理
        gray = cv2.cvtColor(roi, cv2.COLOR_BGR2GRAY)
        blur = cv2.medianBlur(gray, 3)
        thresh = cv2.adaptiveThreshold(blur,255,
                cv2.ADAPTIVE_THRESH_GAUSSIAN_C, cv2.THRESH_BINARY,15,10)
        # 放到 canvas
        canvas[0:h, x_offset:x_offset+w] = cv2.cvtColor(thresh, cv2.COLOR_GRAY2BGR)
        x_offset += w
    # 一次识别所有 ROI
    config = '--oem 1 --psm 6 tessedit_char_whitelist=ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789'
    data = pytesseract.image_to_data(canvas, config=config, output_type=pytesseract.Output.DICT)
    # 按块提取
    results = []
    n_boxes = len(data['level'])
    for i in range(n_boxes):
        text = data['text'][i].strip()
        if text:
            # 计算相对 ROI
            x_block, y_block, w_block, h_block = data['left'][i], data['top'][i], data['width'][i], data['height'][i]
            # Map back to original regions[i]
            # 省略映射逻辑，直接返回 canvas 坐标
            results.append(((x_block, y_block, w_block, h_block), text))
    return results

关键函数解析：

cv2.adaptiveThreshold(...)：自适应阈值对光照不均场景更鲁棒
pytesseract.image_to_data(..., output_type=...)：一次返回所有识别块及其位置信息，支持批量解析
tessedit_char_whitelist：限定可识别字符集，减少误识别

3. 发票识别案例

结合文本区域检测和 OCR，对发票图像进行关键字段(发票号码、日期、金额)识别，并用正则表达式提取结构化信息。

3.1 实现过程

文本汇总
- 将各 ROI 的识别结果拼接成一段长文本
正则匹配
- 使用 re.search 提取模式匹配的关键字段
容错与格式化
- 为防止 OCR 误识别，可对提取结果做后处理(如去除逗号)

python 复制代码

import re

# 功能：发票关键字段提取
def parse_invoice(ocr_results):
    invoice_text = ' '.join([t for (_,t) in ocr_results])
    data = {}
    # 发票号码：通常为 8~12 位数字或字母组合
    m = re.search(r'Invoice\s*No[:：]?\s*([A-Z0-9\-]{8,12})', invoice_text)
    data['InvoiceNo'] = m.group(1) if m else None
    # 日期：YYYY-MM-DD 或 YYYY/MM/DD
    m = re.search(r'(\d{4}[-/]\d{1,2}[-/]\d{1,2})', invoice_text)
    data['Date'] = m.group(1) if m else None
    # 金额：允许带千分位逗号与小数
    m = re.search(r'Total\s*[:：]?\s*([\d,]+\.\d{2})', invoice_text)
    data['Total'] = m.group(1) if m else None
    return data

# 示例
ocr_results = ocr_on_regions(img, regions)
invoice_data = parse_invoice(ocr_results)
print(invoice_data)

关键函数解析：

re.search(pattern, text)：返回第一个匹配对象
正则表达式：
- \d{4}[-/]\d{1,2}[-/]\d{1,2} 匹配多种日期格式
- [\d,]+\.\d{2} 匹配带千分位的金额

3.2 优化思路

发票往往版面固定，可结合模板匹配或形状检测先对齐发票，再按固定字段区域提取 OCR，更加稳健：

发票版面对齐
- 在发票图中用 cv2.matchTemplate 找到通用标志(如"发票"字样)，根据位置做仿射或透视校正，将发票对齐到标准模板
字段 ROI 固定映射
- 针对标准模板，预先标定"发票号码"、"日期"、"金额"等 ROI，相对模板图尺寸固定，校正后可直接截取
正则增强与后处理
- 对 OCR 提取的金额字符串做 replace(',', '') 去千分位符
- 对日期做 datetime.strptime 校验合法性

python 复制代码

# 1. 模板匹配对齐
template = cv2.imread('invoice_template.jpg',0)
gray_inv = cv2.cvtColor(inv_img, cv2.COLOR_BGR2GRAY)
res = cv2.matchTemplate(gray_inv, template, cv2.TM_CCOEFF_NORMED)
_,_,_,max_loc = cv2.minMaxLoc(res)
# 计算仿射：假设模板与发票三点已知对应 pts_src, pts_dst
M = cv2.getAffineTransform(np.float32(pts_src), np.float32(pts_dst))
aligned = cv2.warpAffine(inv_img, M, template.shape[::-1])

# 2. 固定字段截取
fields = {
    'InvoiceNo': (100,50,200,30),
    'Date':      (100,100,150,30),
    'Total':     (300,400,200,30)
}
data = {}
for k,(x,y,w,h) in fields.items():
    roi = aligned[y:y+h, x:x+w]
    text = pytesseract.image_to_string(roi, config='--psm 7').strip()
    if k=='Total':
        text = text.replace(',','')
    data[k] = text

关键函数解析：

cv2.matchTemplate()：在发票与模板间定位匹配区域，用于校正
cv2.getAffineTransform() + warpAffine()：对齐仿射变换至模板坐标
固定 ROI：校正后直接按预设坐标截取字段，减少 OCR 误差

小结

本节围绕实际 OCR 系统构建，系统讲解了从文本区域检测、图像预处理、字符识别到结构化信息提取的完整流程。通过引入 EAST 模型、图像多尺度与旋转补偿策略，有效提升了文本检测的召回率与准确性；结合形态学与行排序技术，优化了 ROI 的提取质量；在 Tesseract 集成中，通过二值化增强、字符白名单与批量识别等手段，提高了字符识别的稳定性与效率。最后通过发票识别案例，展示了如何将 OCR 结果转化为结构化数据，为实战项目提供思路。
