造纸厂车间联网改造记：疆鸿智能MODBUS TCP与PROFIBUS的桥梁搭建

1 项目背景：新旧交织的自动化困境

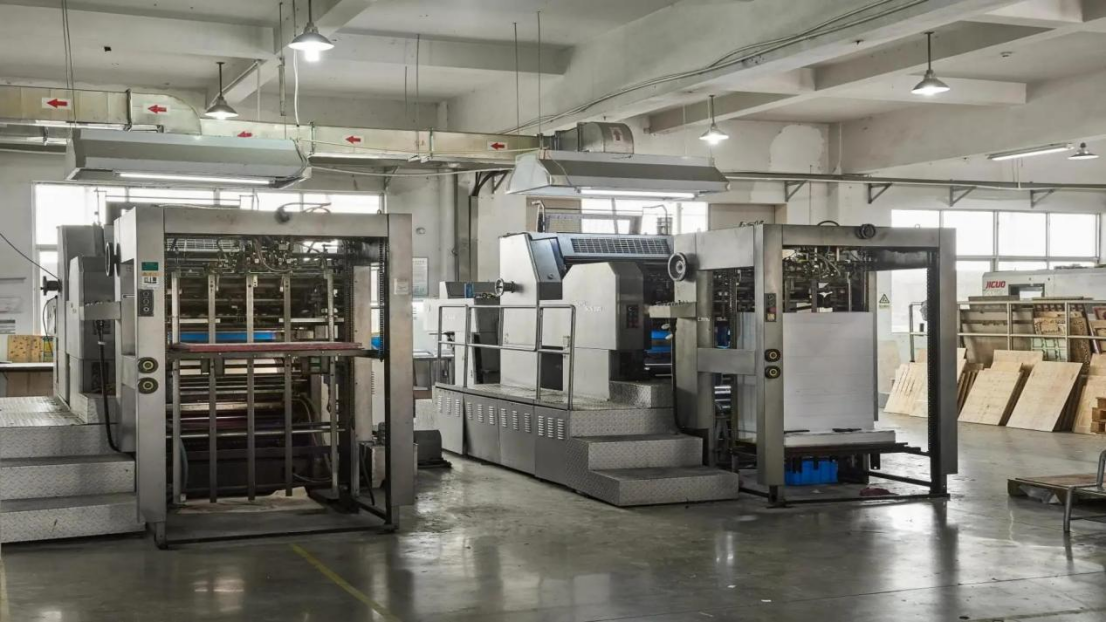

去年夏天，我带队进驻华东某大型造纸印刷厂时，面临的是一幅典型的工业自动化演进图景。这家拥有二十年历史的老厂，其核心造纸生产线仍沿用着西门子S7-300/400系列PLC，通过PROFIBUS-DP网络控制着数十台传动电机、定量阀和传感器。而在近年新建的印刷车间，则部署了基于以太网的智能控制系统，上位机采用组态软件通过MODBUS TCP采集数据。

问题就出在这里------生产管理部门要求在新搭建的中央监控室实现对全厂设备的统一监测，但新旧系统间的协议壁垒让数据流动停滞。每次生产调度都需要工人在两个控制室之间奔走记录数据，效率低下且易出错。工厂技术主管直言："就像两个说不同语言的人在同一车间工作，我们需要一个翻译官。"

2 方案设计与系统拓扑

经过现场勘查，我们设计了三层架构的通信解决方案：

系统拓扑结构如下：

``` $中央监控室$

│

├─ MODBUS TCP/IP 工业以太网

│

$JH-TCP-PBM$ ←─ 关键节点

│

├─ PROFIBUS-DP (12Mbps)

│

$造纸车间现场$ ─┬─ 西门子PLC主站

├─ ABB传动单元(从站1)

├─ 定量控制阀组(从站2)

├─ 纸浆浓度传感器(从站3)

└─ 烘缸温度阵列(从站4...n)

```

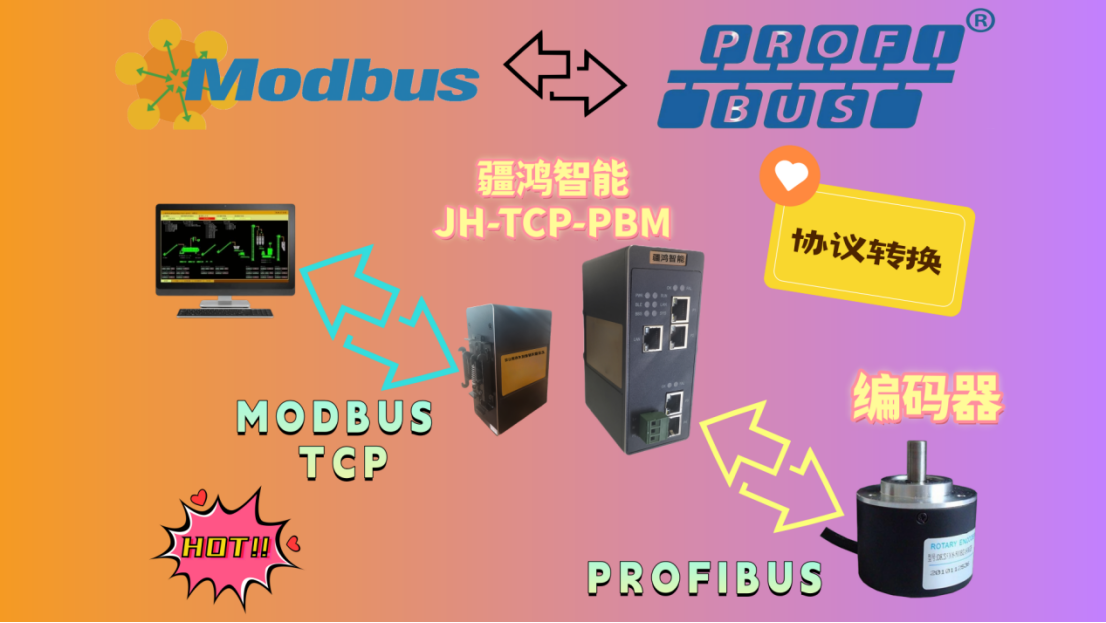

这个架构的核心在于疆鸿智能MODBUS TCP转PROFIBUS网关的部署。我们选择了支持双协议栈的硬件网关，它同时嵌入了MODBUS TCP服务器和PROFIBUS-DP从站功能。网关的配置过程颇为讲究：我先通过PROFIBUS接口扫描获取了所有现场设备的GSD文件，在STEP7中建立了完整的设备树；随后通过网页登录网关管理界面，将每个PROFIBUS数据点映射为MODBUS保持寄存器地址。

实际调试中发现一个细节------造纸生产线上的编码器数据更新频率要求≤10ms，而传统轮询方式无法满足。我们启用了网关的数据变化主动上报功能，只有当PROFIBUS从站数据变化超过阈值时，网关才主动向上位机推送数据，此举将关键数据的延迟降至5ms以内。

3 网关：不可或缺的工业翻译器

在项目实施过程中，网关的作用远超预期。除了基本的协议转换，它还扮演了三个关键角色：

电气隔离卫士：PROFIBUS侧一处电机驱动器曾发生接地故障，正是网关的光电隔离模块阻止了故障向以太网侧蔓延，保障了监控系统的持续运行。

数据缓冲枢纽：在纸张换卷的30秒过程中，现场PLC会短暂暂停通信。网关内置的512KB缓存区维持了数据连续性，上位机监控曲线未出现中断，这是单纯软件方案无法实现的。

诊断前置哨兵：网关的液晶面板能实时显示PROFIBUS网络质量参数。有次我们通过面板发现3号从站通信质量下降，提前更换了受损的DP接头，避免了一次非计划停机。工厂维护组长感慨："以前是坏了再修，现在能提前预防了。"

创新实践与总结

本次改造的创新点在于协议转换的智能化延伸。我们不仅完成了数据通路的搭建，更通过三个创新设计提升了系统价值：

其一，自适应波特率协调。网关会监测PROFIBUS主站的实际通信速率，动态调整缓冲区策略。当网络负载较重时自动启用数据压缩，确保关键数据优先传输。

其二，语义化标签映射。我们开发了别名配置功能，将"DB10.DBW30"这样的地址映射为"烘缸三区温度"，使上位机组态效率提升40%。

其三，边缘预处理能力。网关对采集的纸机速度数据进行本地滤波处理，去除异常跳变，减轻了上位机的计算负担。

站在改造完成的生产车间，看着监控大屏上实时滚动的全厂数据流，我深刻体会到工业通信联网的真谛------技术方案的生命力不在于用了多先进的技术，而在于能否扎根于真实的工业场景，在稳定可靠的基础上长出创新的枝叶。这座连接MODBUS TCP与PROFIBUS的桥梁，不仅打通了数据流，更连接了过去与未来，让老生产线在数字化时代继续焕发生机。每一次这样的工程实践都在提醒我们：优秀的工业自动化工程，应当让技术隐形，让价值凸显。
