实验目标
实验目标：

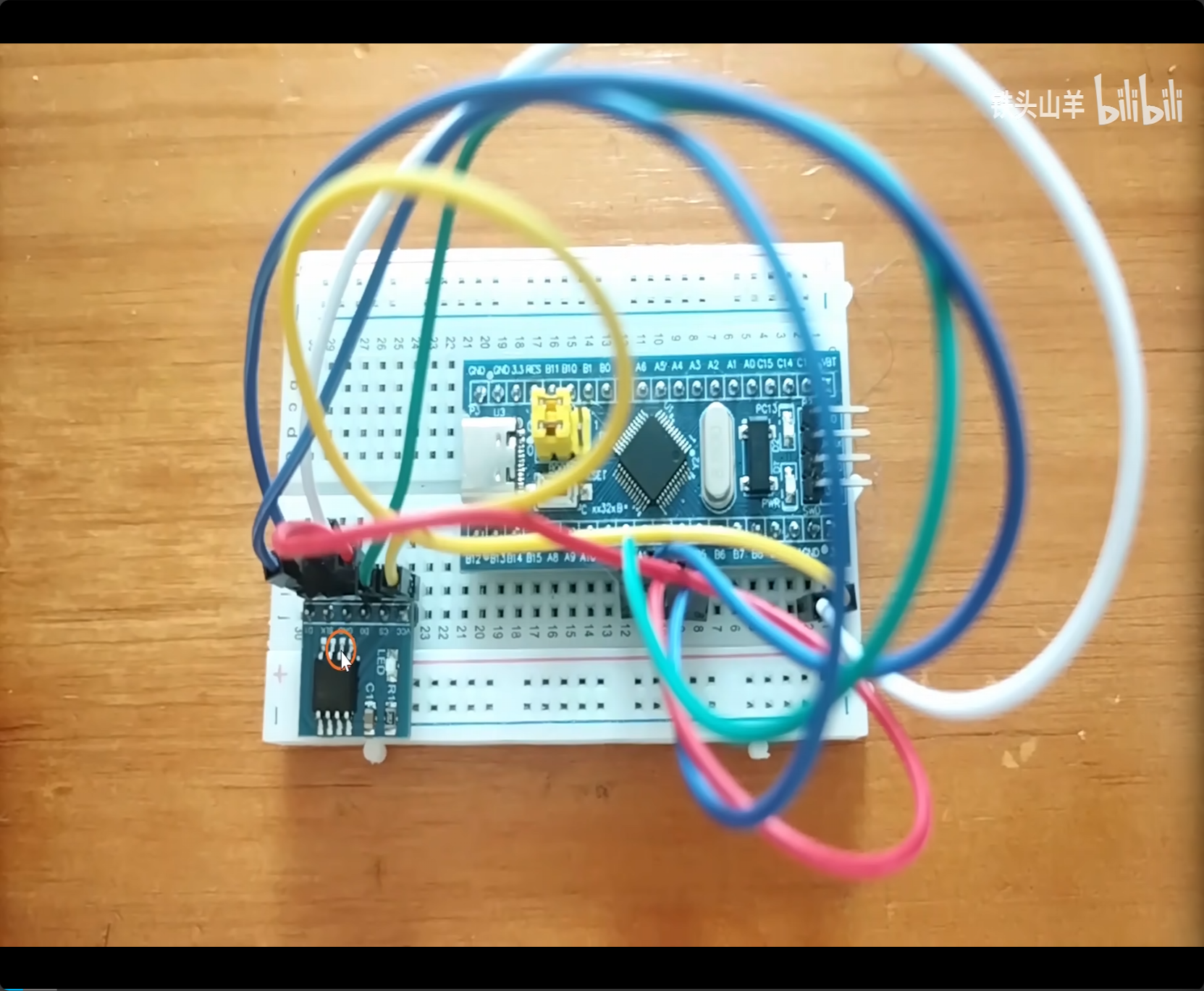

通过 MCU 的 SPI 总线， 控制 W25Q64 存储一字节数据；
然后将存储的数据通过 SPI 读出来
上期纠错

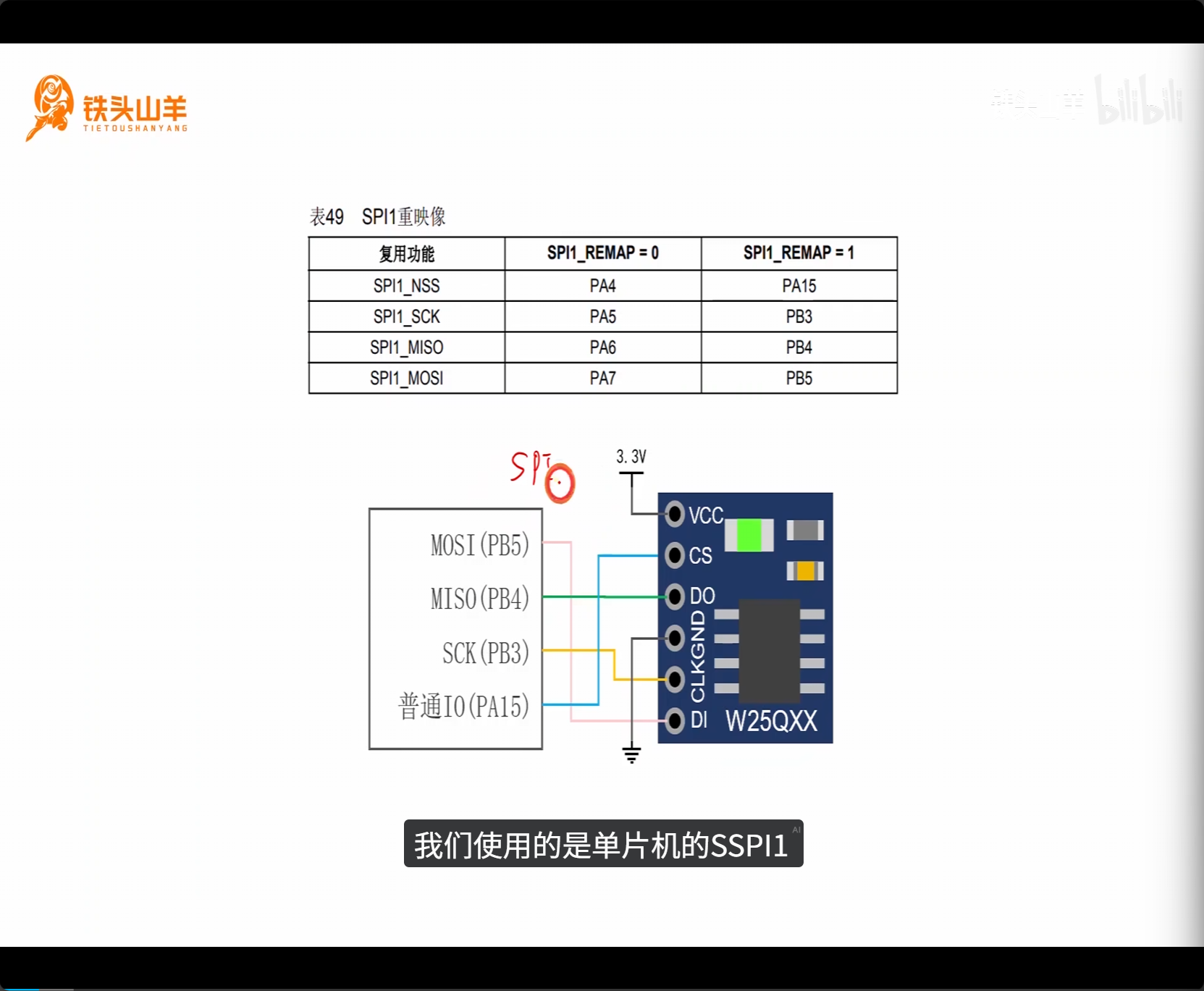

问题 1：PA15 需要重映射，不能当做普通 IO 直接作为 CS 引脚
问题 2：PA15 初始化时默认要给高电平，不能浮空（CS 拉低开始通信）
问题 3：W25Q64 不支持 SPI 的模式 3，所以 SPI 的配置需要改为模式 1
纠正问题 1：PA15 比较特殊，上电是作为 JTDI，JTAG 调试使用的一个管脚，需要重映射才能使用。

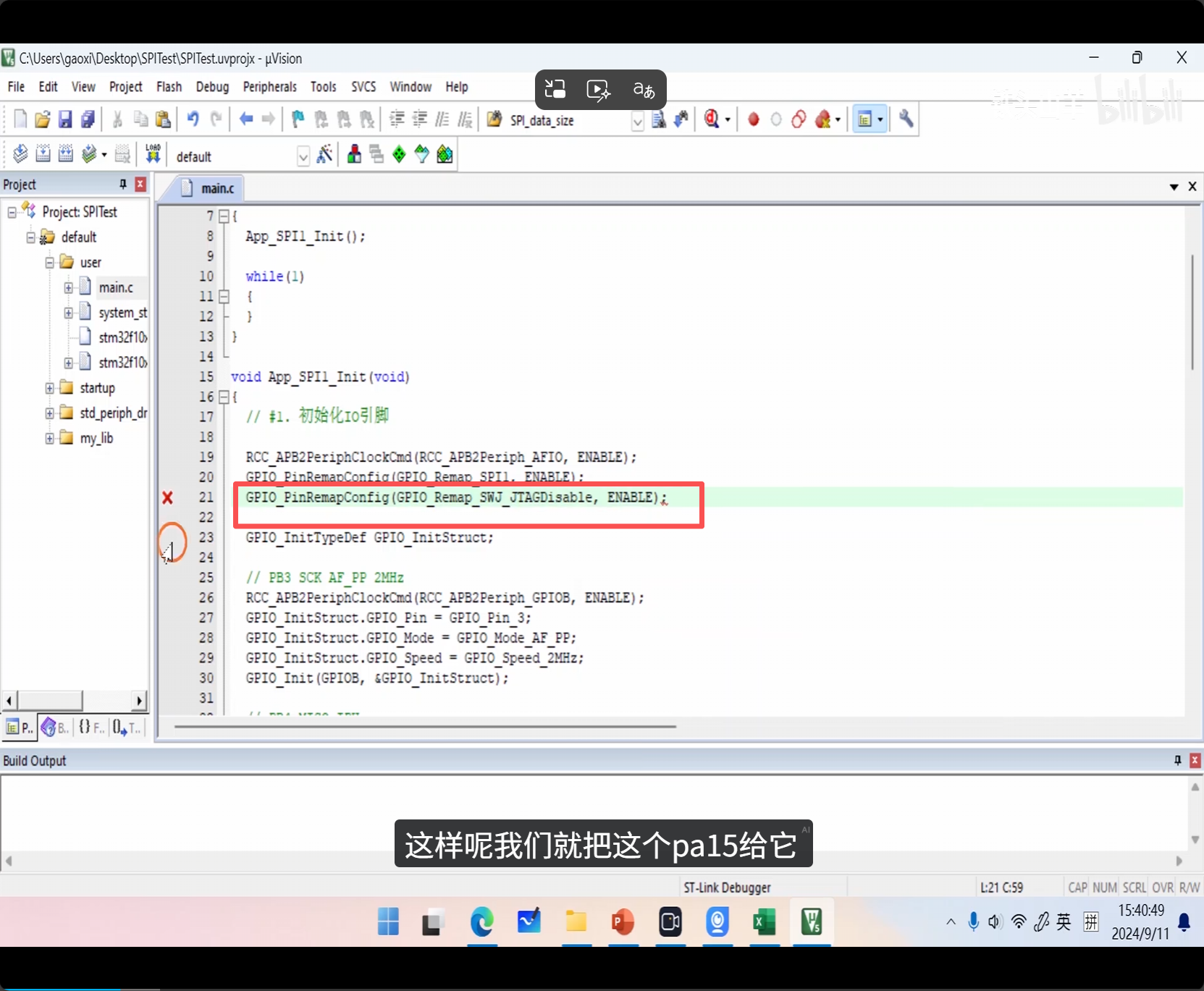

上图为实际 PA15 重映射操作

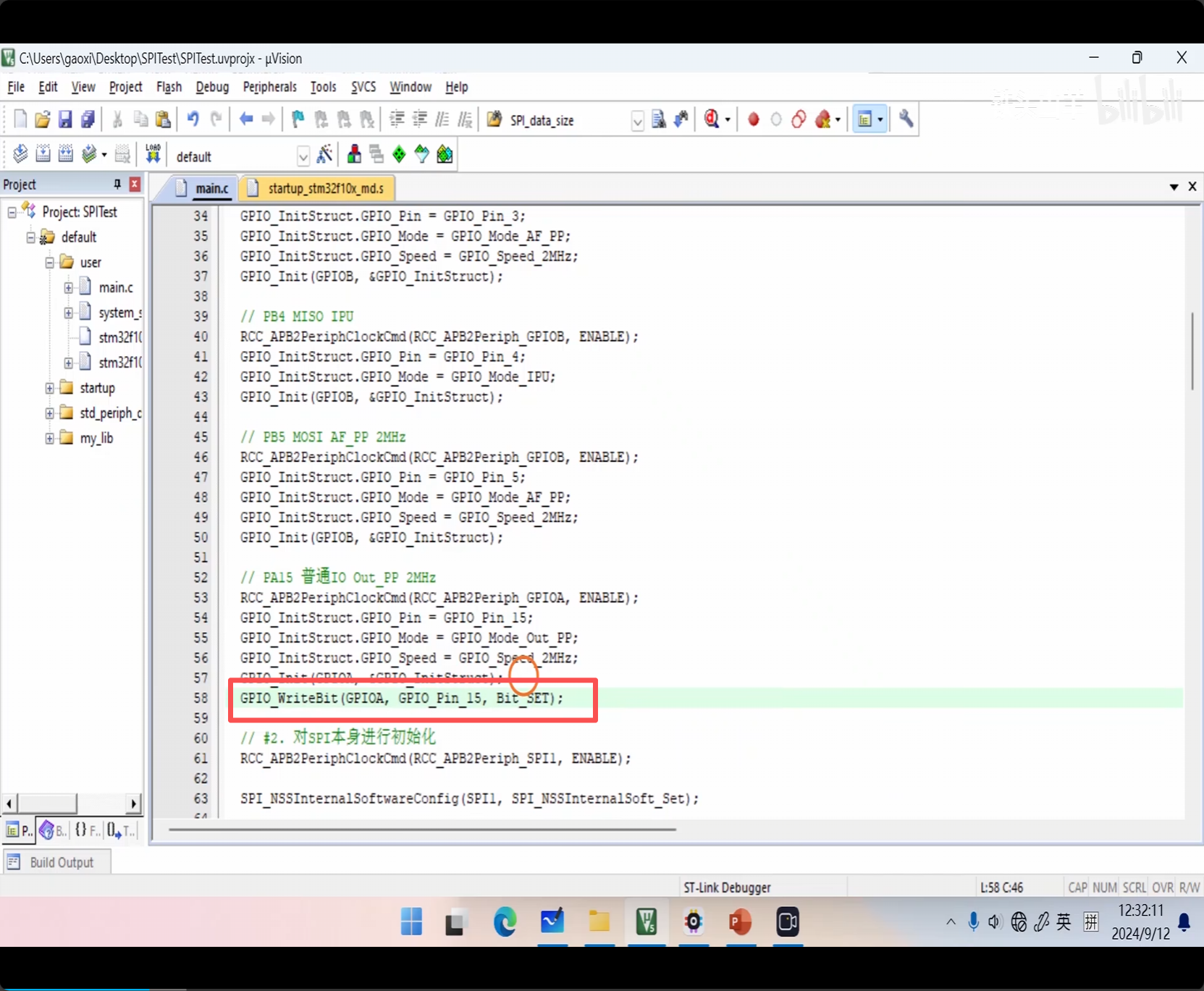

纠正问题 2：上图为 PA15 默认上电高电平操作

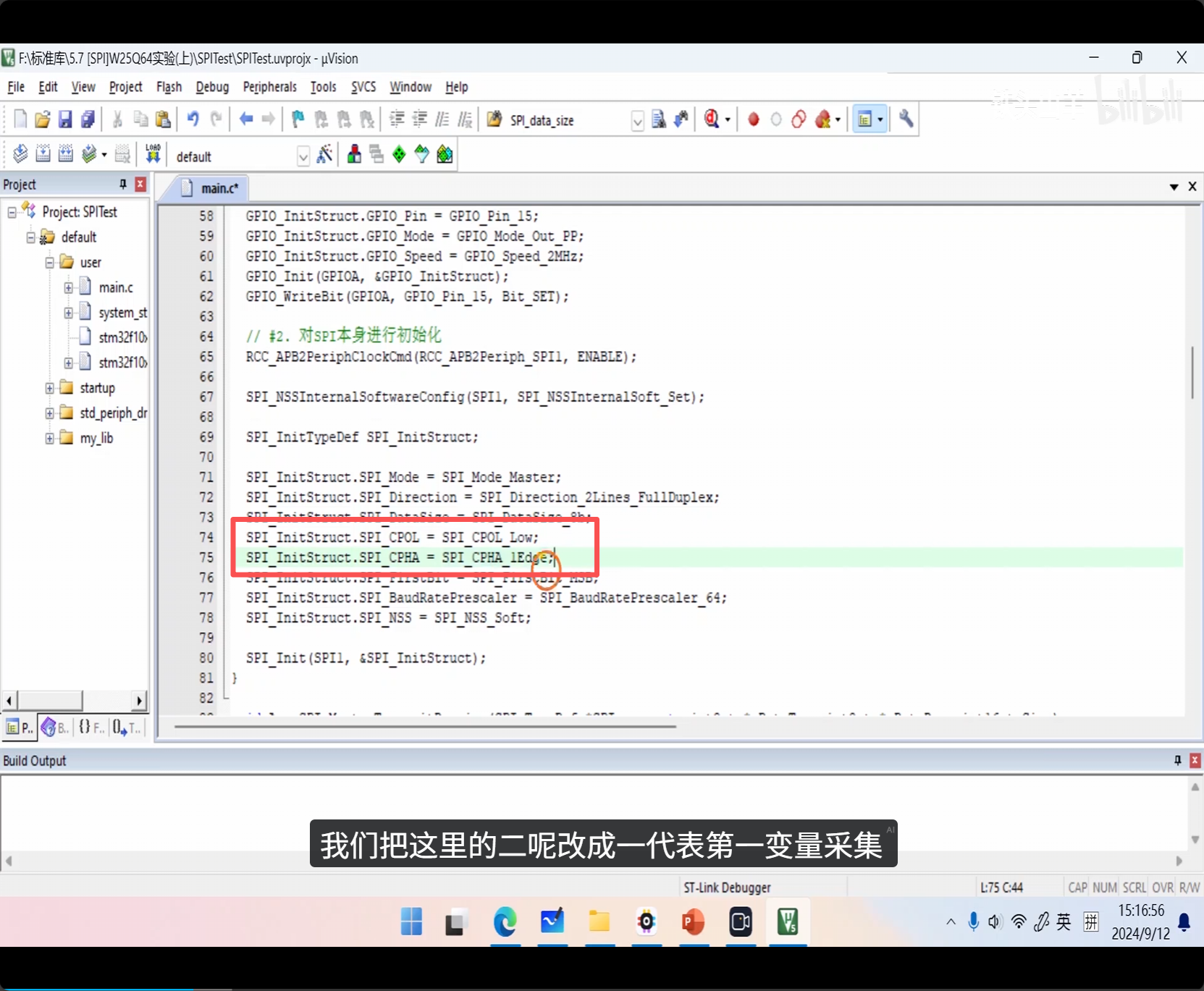

纠正问题 3：上图为改为模式 0 操作
1.W25Q64的存储结构

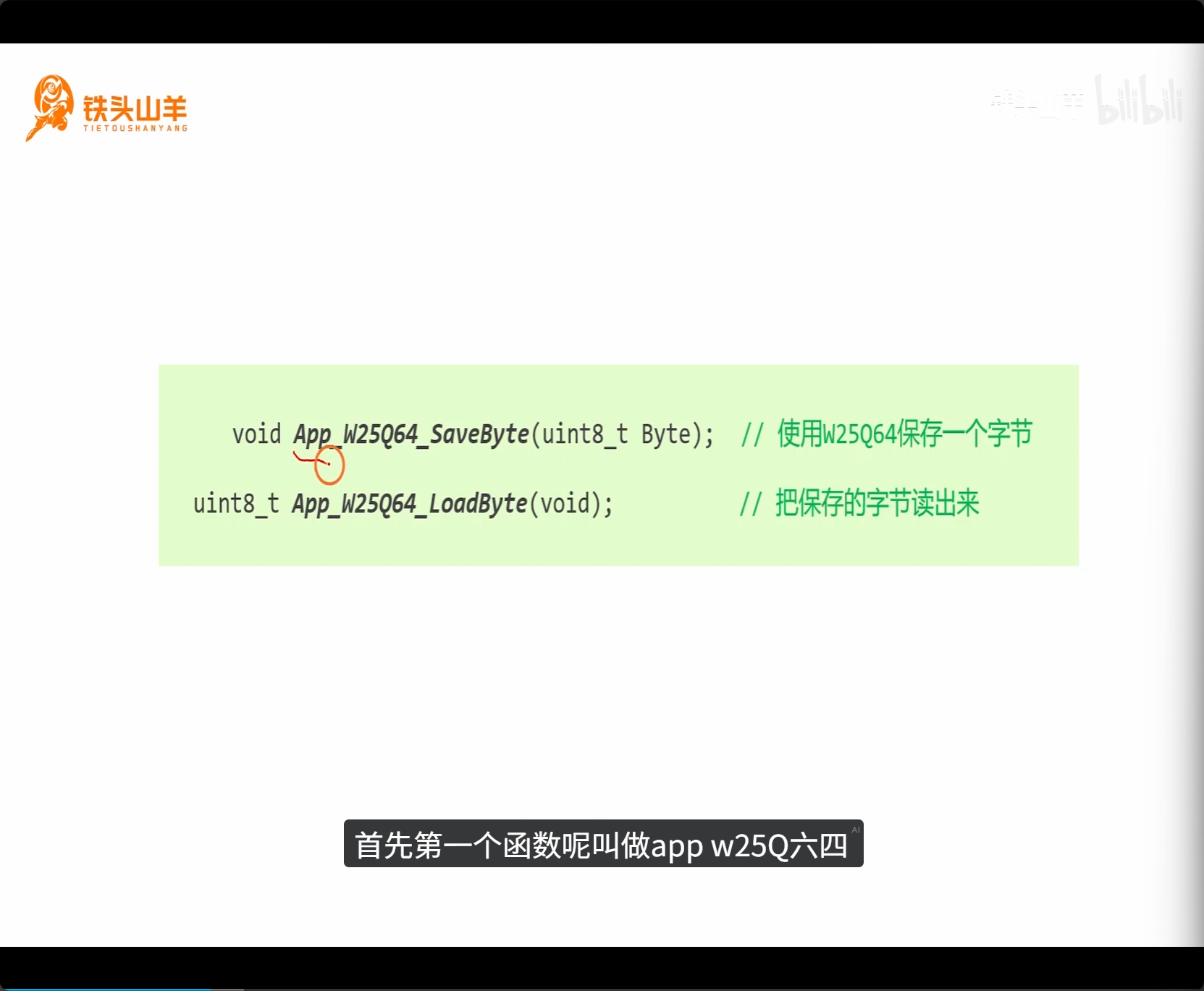

上图为需要编写的 API 函数，一个往里写，一个从 W25Q64 里面读
W25Q64 为 FLASH 模块，掉电不丢失

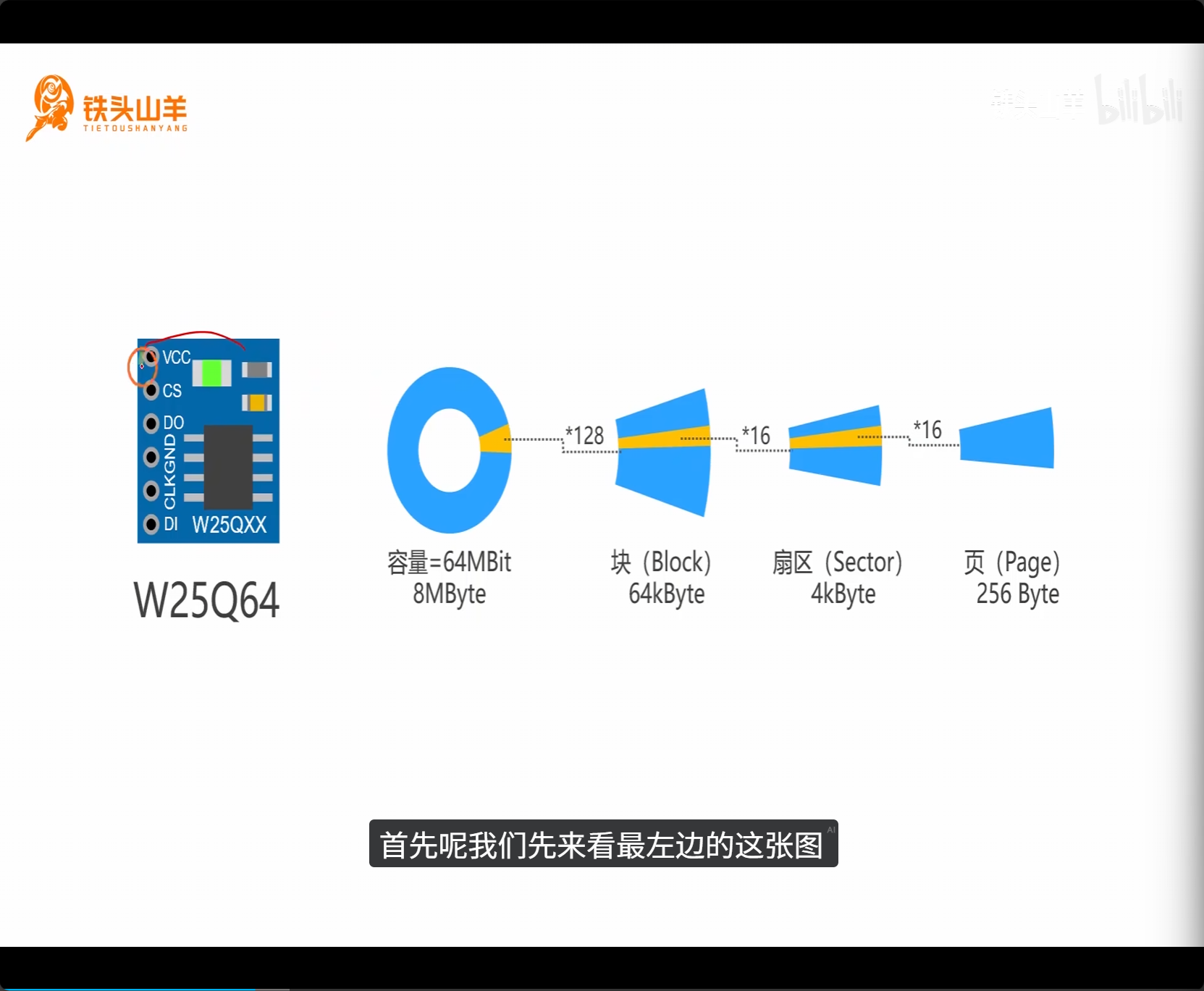

从上图可以看出这个存储器的存储容量：8M 字节（64 为 64Mbit，1 字节为 8bit）
2.使用W25Q64存储数据
https://www.bilibili.com/video/BV11X4y1j7si?t=643.1&p=31
FLASH 存储方式：得先擦除，再编程写入。
注意是扇区擦除（4KB），页编程（256B）。
写入要保证安全性，所以写入带锁
写使能：打开安全锁
扇区擦除：耗时 50ms 左右
等待空闲：状态寄存器 1--SR1 的 BUSY 位为 1，表示正在执行。等待标志位编程 0
页编程：耗时 10ms 左右

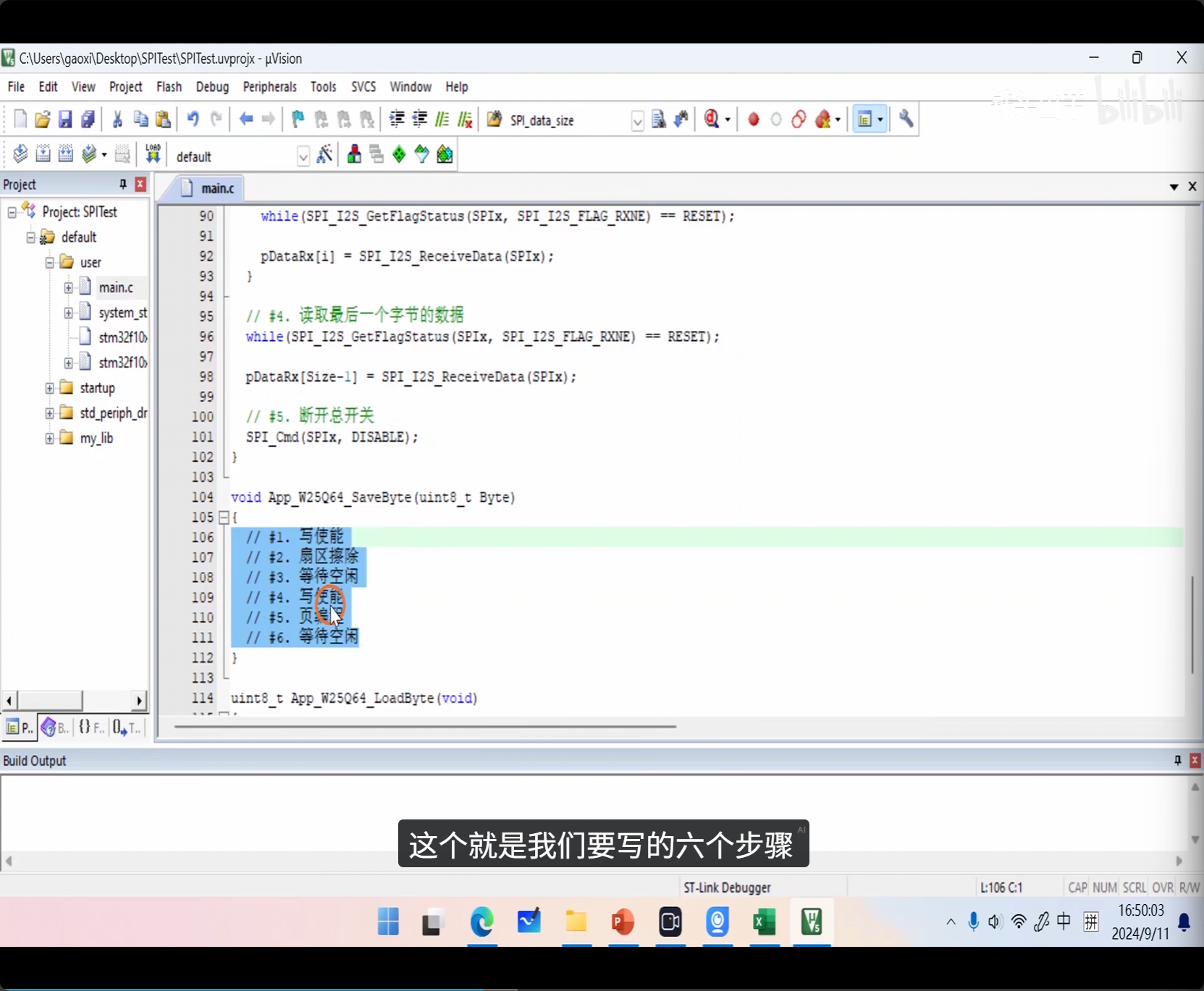

W25Q64_Save_byte 函数给 W25Q64 写入的六个步骤如上：
1.写使能
2.扇区擦除
3.等待空闲
4.写使能
5.页编程
6.等待空闲
给 W25Q64 写入，SPI 总线控制，需要给它发命令（详情看 datasheet）

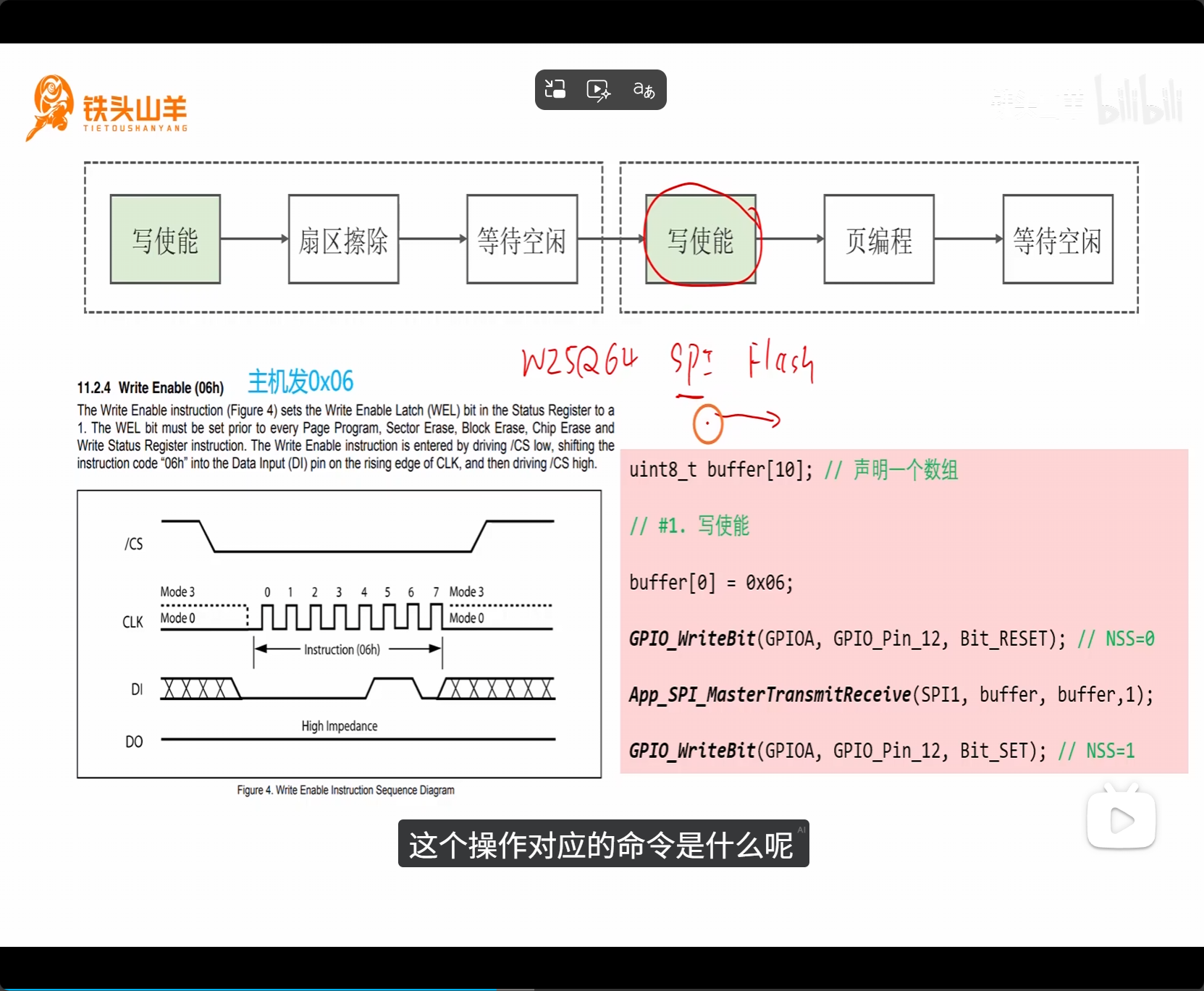

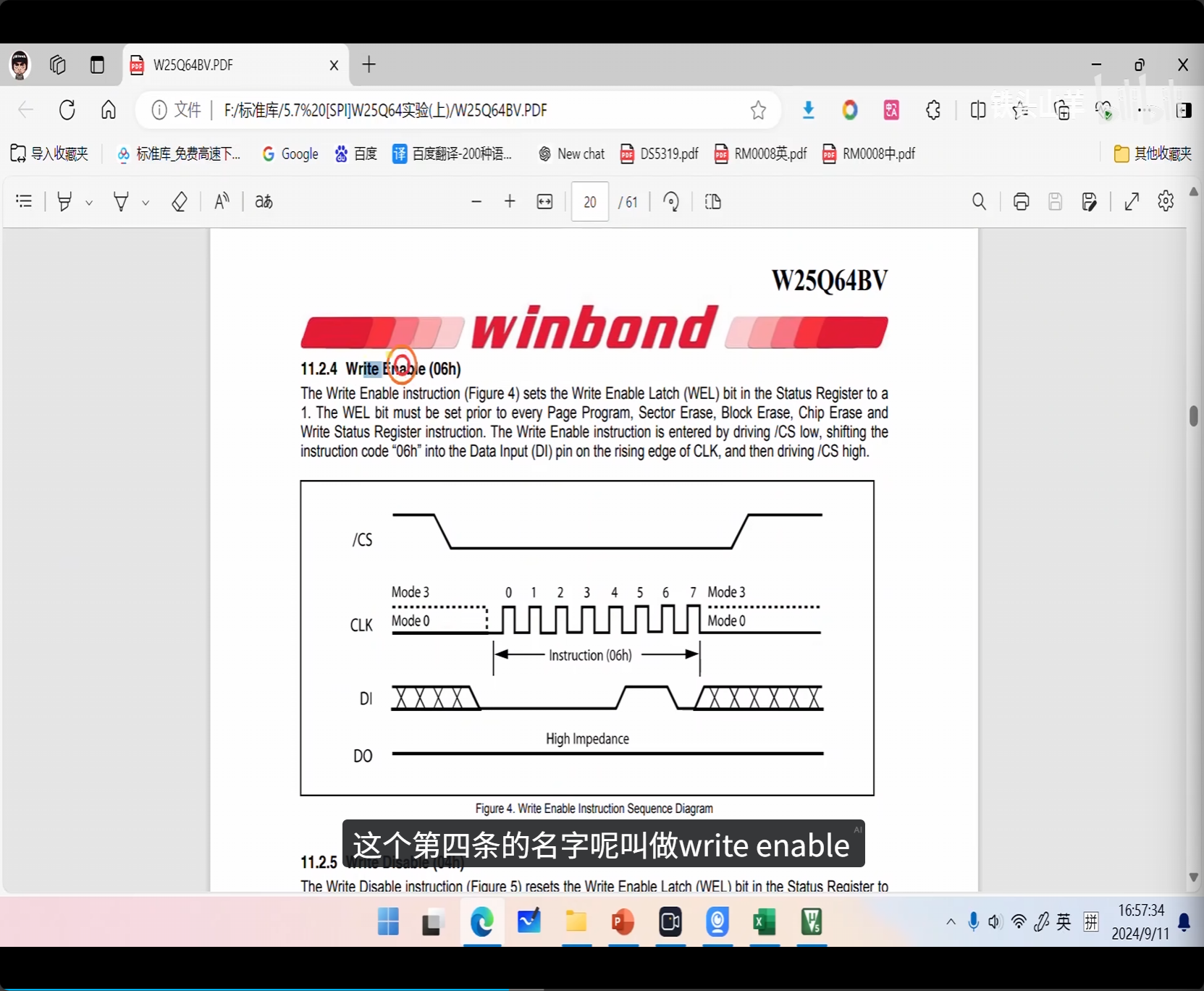

上图为写使能命令（0x06）的波形图（左）和代码实现（右）

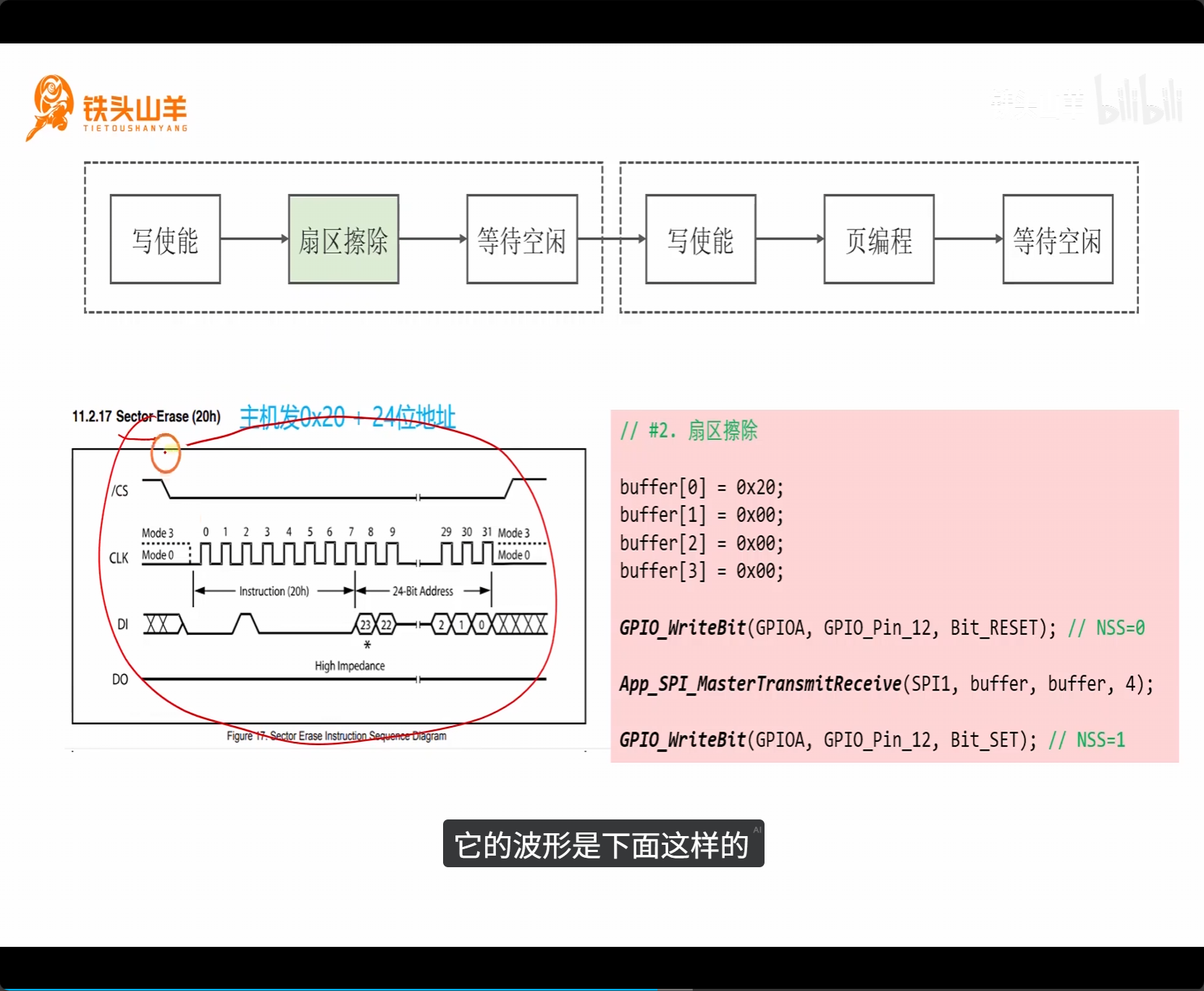

上图为扇区擦除的操作（0x20+地址）的波形图（左）和代码实现（右）。
24 位首地址：地址为擦除扇区的首地址， 0x00 0x00 0x00
上图为写使能 和扇区擦除的具体代码实现。

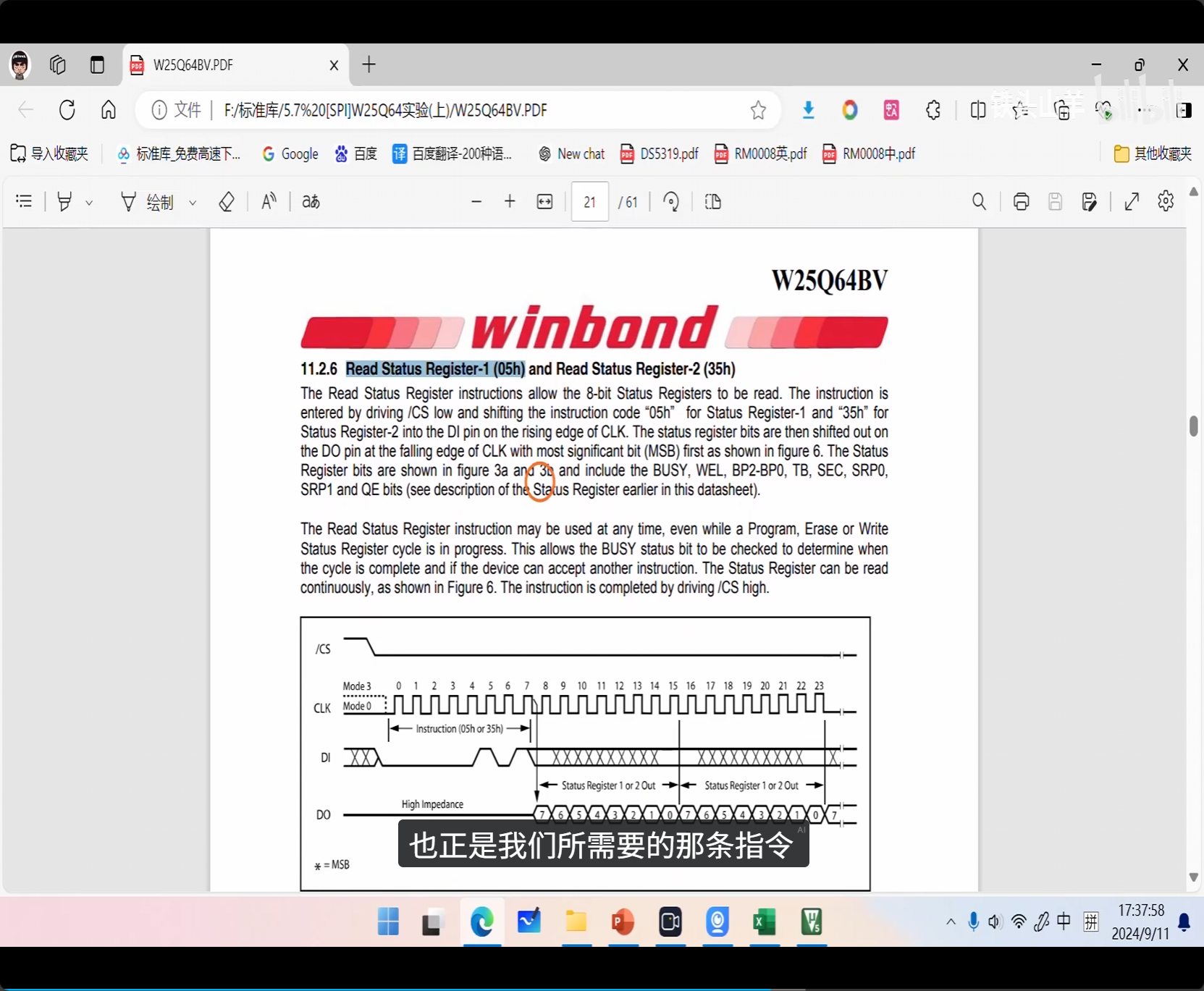

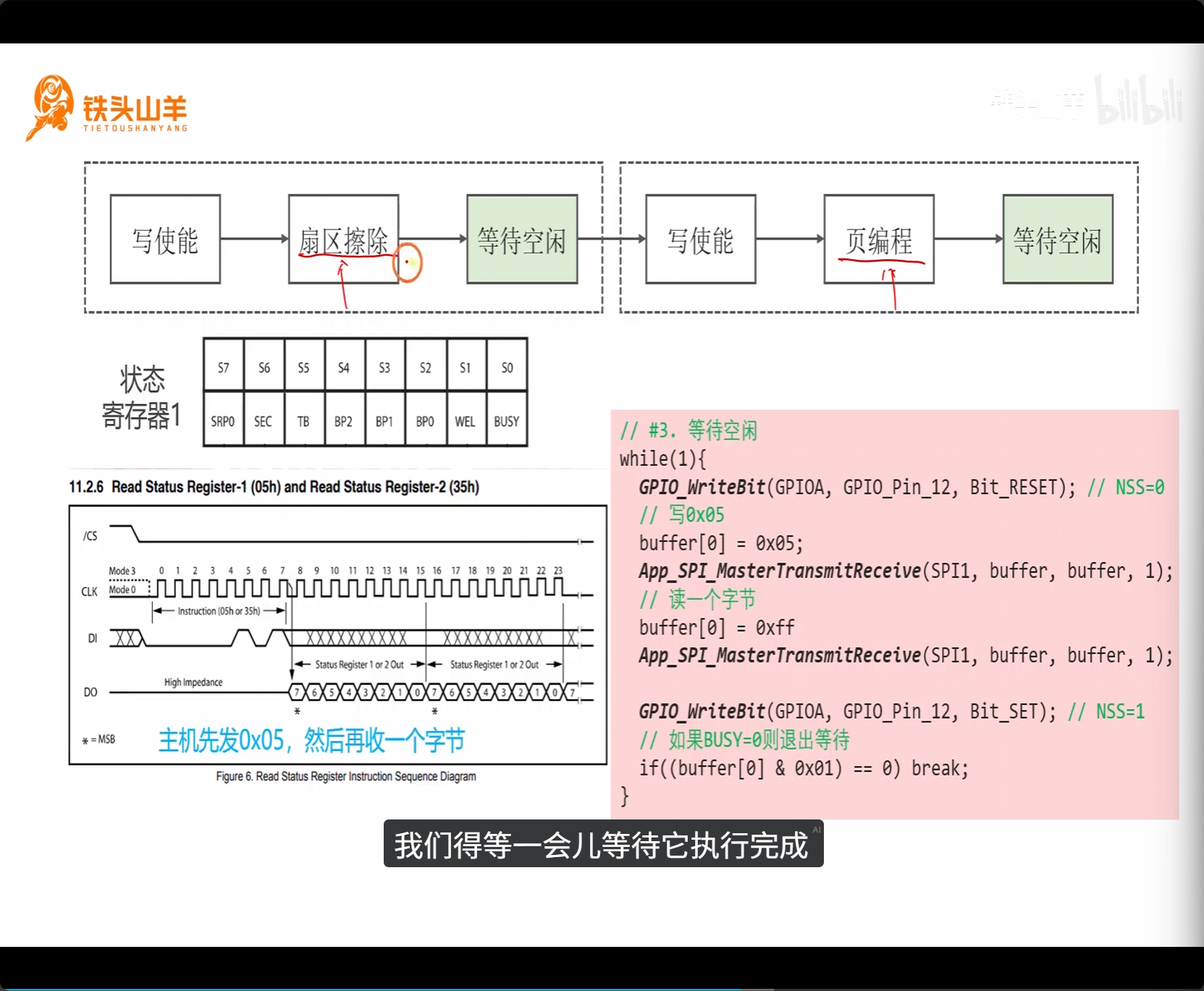

上图为等待空闲的波形图（左）和代码实现（右）。
等待空闲：状态寄存器 1 的 BUSY 位变为 0 ，则表示擦除完成。
上图为等待空闲操作的具体代码实现。
buffer[0] = 0xff：用来交换读取 BUSY 的字节数据，写个
if((buffer[0] & 0x01)==0) beak：BUSY 位在最低位，&与一个 0x01，可以检测此位是否变为 0.
页编程指令码为 0x02。
可从 DI 线看出：0x02（指令码）+0x00 0x00 0x00（24 位字节）+256 字节（最大 256）
上图为页编程操作具体代码
3.使用W25Q64读取数据
https://www.bilibili.com/video/BV11X4y1j7si?t=2074.8&p=31
可从 W25Q64 的 datasheet11.2.8 节中找到读指令（0x03）

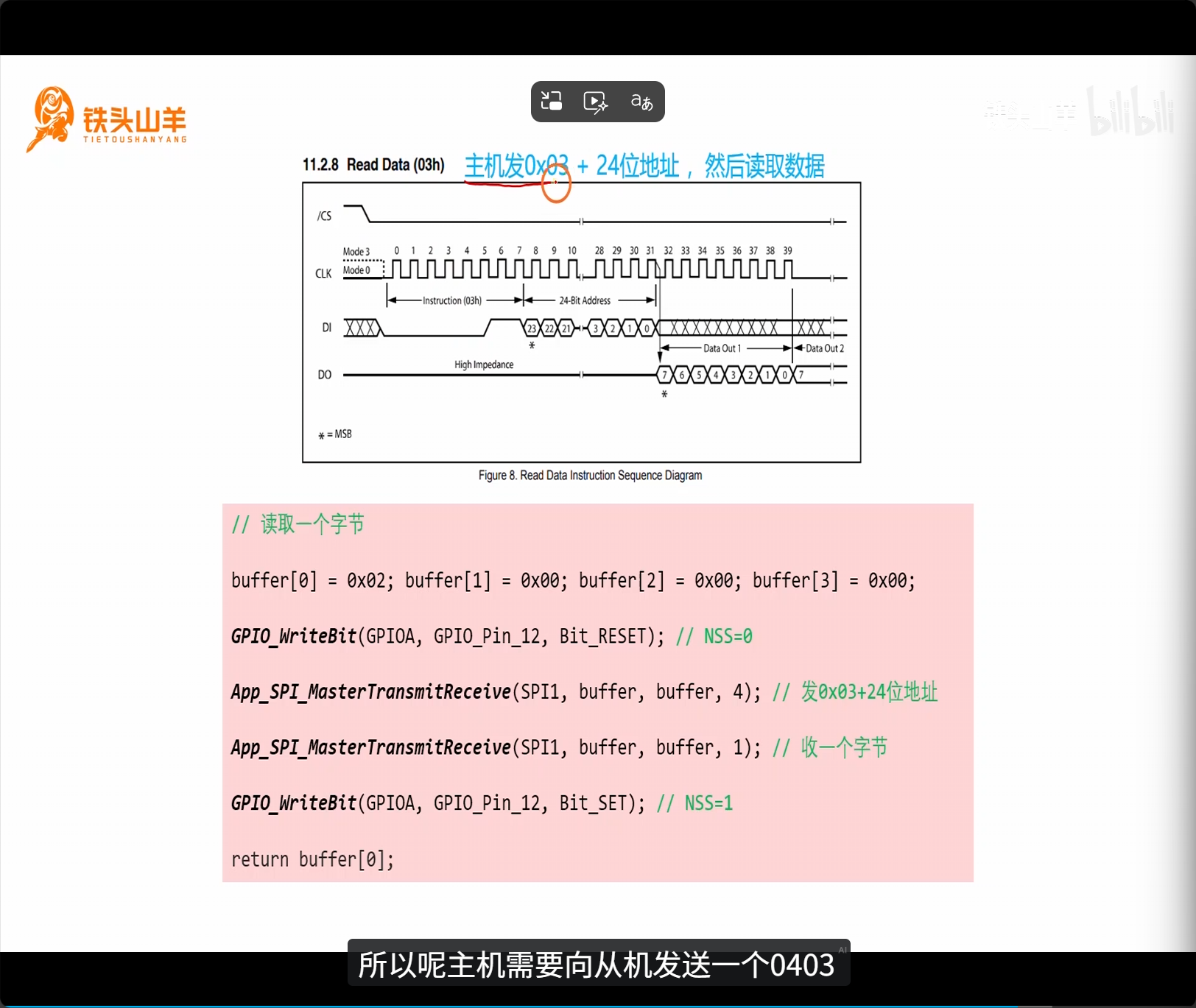

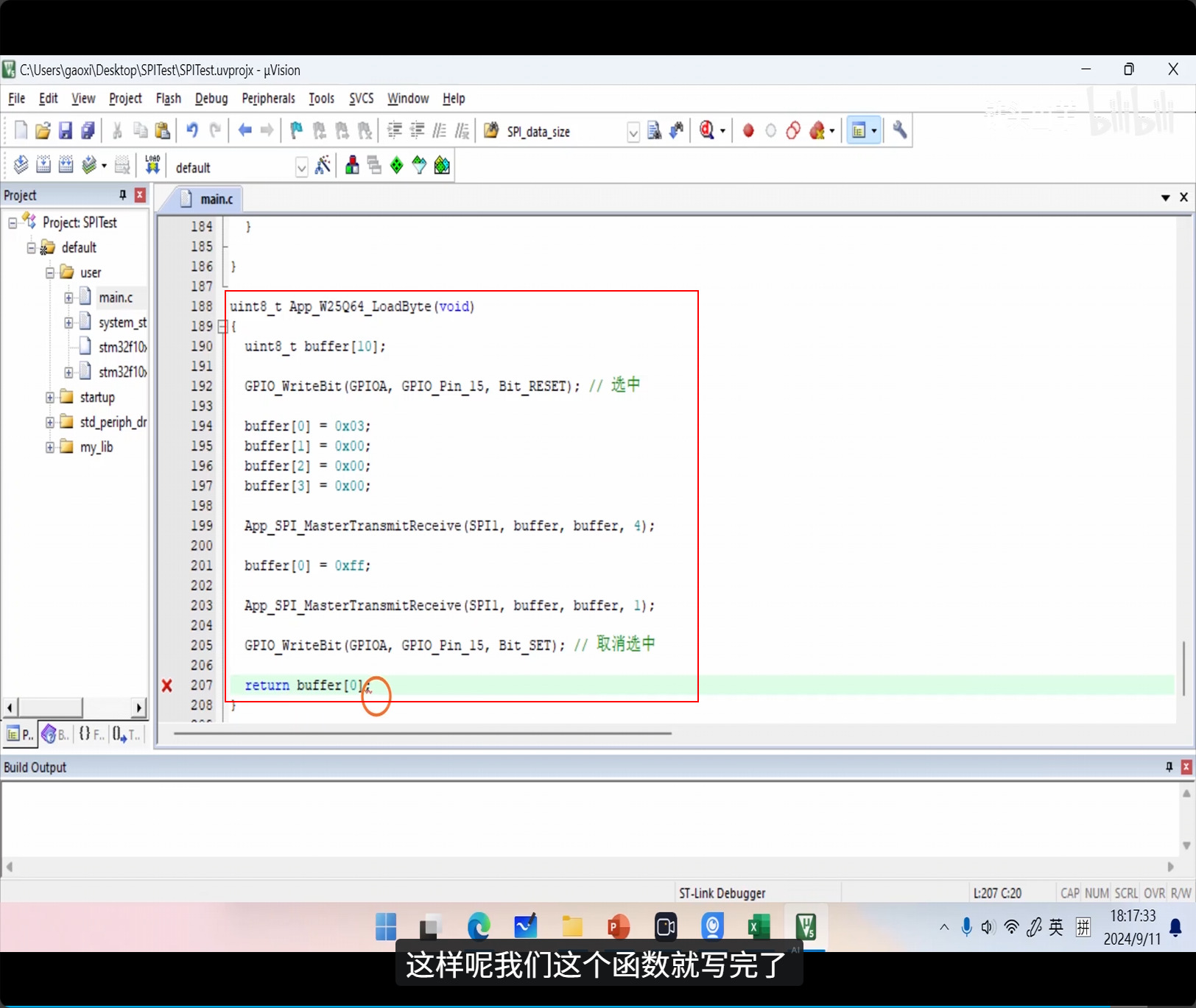

上图为读指令时序图和代码操作。
第一步：发送 0x03 和 24 位地址
第二步：读取一个字节数据
API：
uint8_t App_W5Q64_loadByte(void);
上图为从

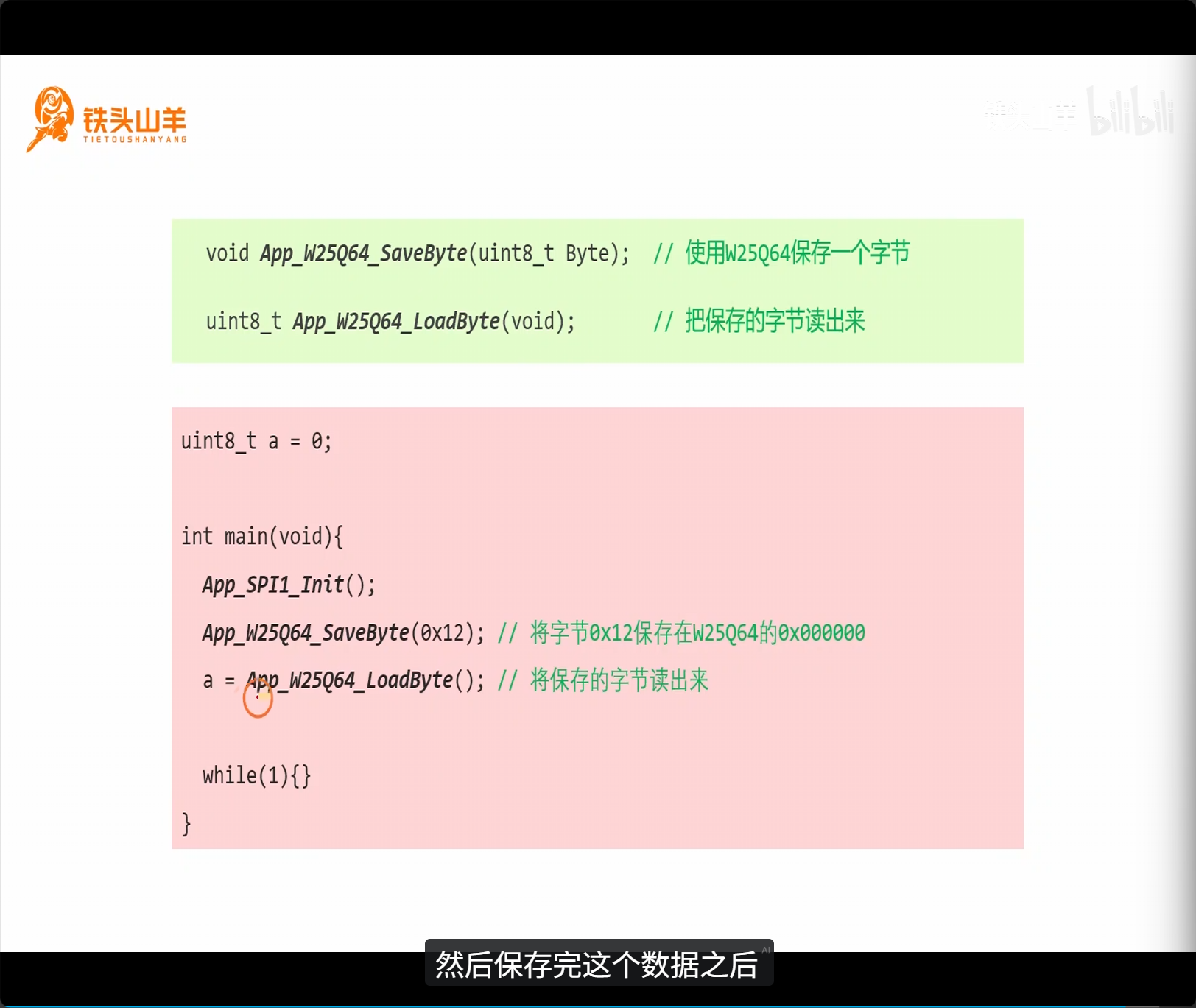

上图为测试代码。
测试代码功能：保存 0x12，然后读取出来。
注意，定义的 a 为全局变量，方便在 debug 的 watch 中看，局部变量会显示不在范围中

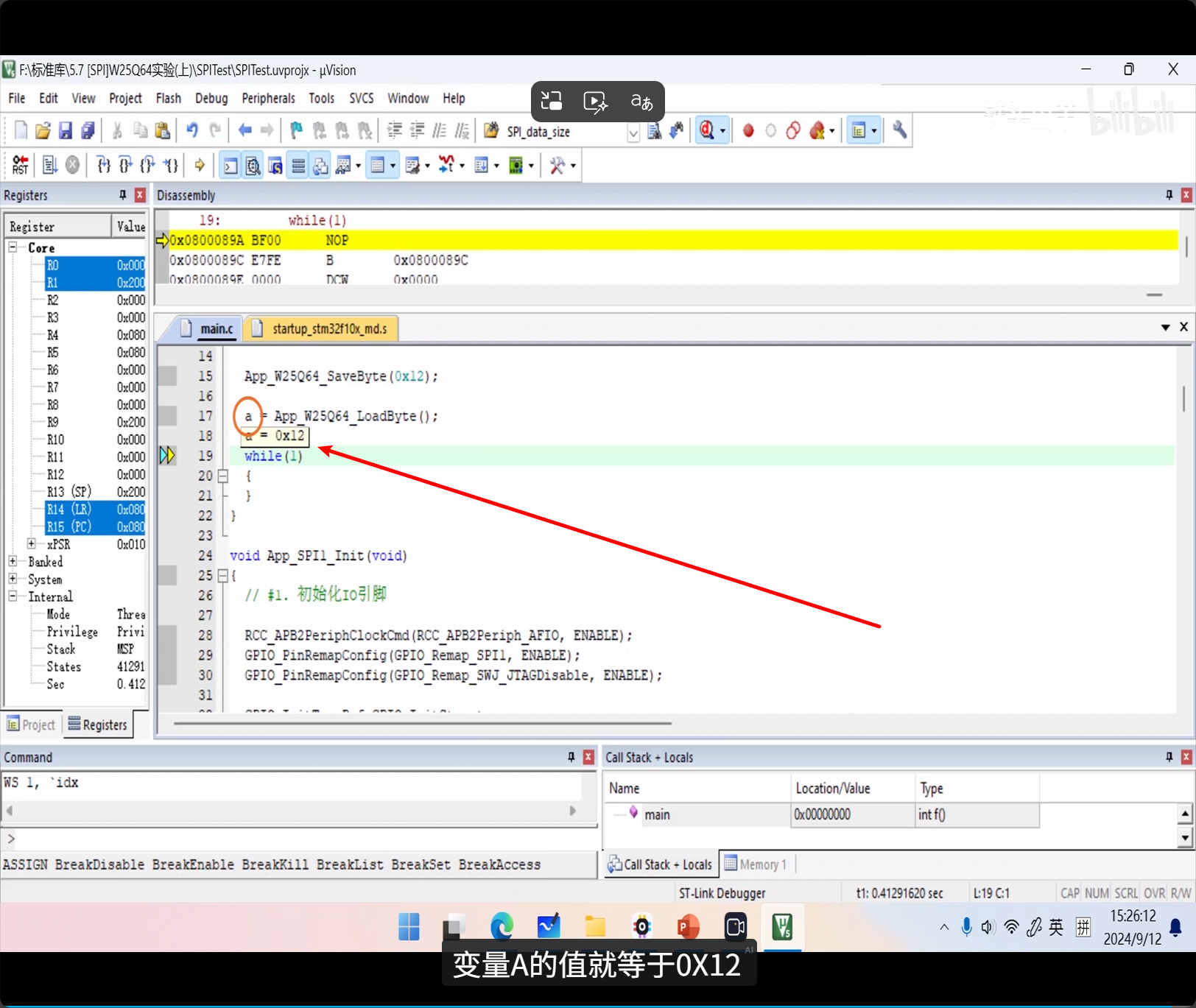

上图为具体测试代码。
可以右键添加到 watch，也可以鼠标悬在变量上查看
总结
简单了解了下 W25Q64 的存储结构（64Mbit，8MB），分级可分为块、扇区、页 。简单进行了 W25Q64 的一字节读写。
