在工业自动化、新能源设备以及电力电子系统中，电流是最核心、也是最敏感的运行参数之一。无论是电机控制、功率变换，还是系统保护与能效管理，准确、快速地获取电流信息，都是系统稳定运行的基础。
随着设备功率密度不断提高，传统分流电阻方案在发热、隔离、安全性 等方面逐渐显现瓶颈，基于霍尔效应的隔离式电流传感器正在成为主流选择。
一、VCS734I 的工作原理概述

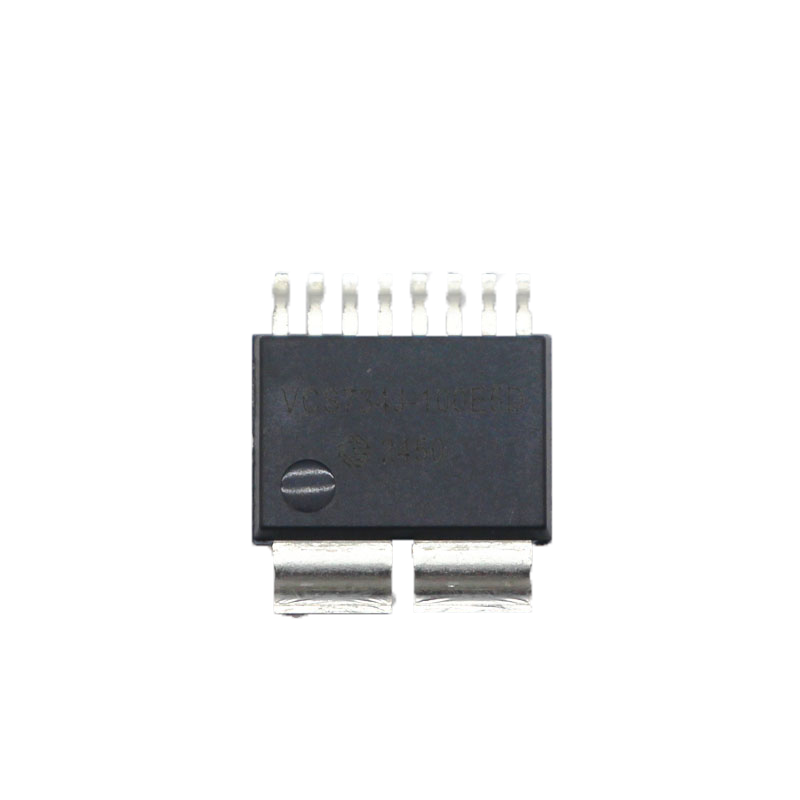

VCS734I 属于开环霍尔电流传感器。其核心思路并不是"测电"，而是：
利用电流产生的磁场 → 通过霍尔单元感知磁场 → 转换为电压信号
当被测电流从芯片的 IP+ → IP- 导电路径流过时，会在芯片内部形成磁场。
VCS734I 内部采用差分霍尔结构，对磁场进行差分采样，从而有效抑制外部杂散磁场、地磁以及邻近导线的干扰。
最终，芯片会输出一个与电流成正比的模拟电压信号，供 MCU、DSP 或 ADC 采集。
二、为什么在工业应用中选择这类方案？
结合实际工程需求，VCS734I 在以下几个方面具有明显优势：
-
电气隔离能力强 ：
原边大电流与弱电测量侧完全隔离，隔离耐压可达 5000Vrms，大幅提升系统安全性。
-
交直流通用 ：
可同时测量 DC 与 AC 电流，适合变频、电源及新能源系统。
-
低内阻、低损耗 ：
原边导线阻抗仅 0.27mΩ，几乎不引入额外功耗和发热。
-
响应速度快、带宽高 ：
典型响应时间约 1~2μs ，带宽 250kHz，能够捕捉快速电流变化。
三、典型应用场景解析
1. 电机控制与驱动系统
在伺服电机、BLDC 电机或工业风机中，电流信息常用于：
-
转矩估算
-
过流保护
-
电机状态诊断
VCS734I 可直接串接在母线或相线中，实现实时电流闭环控制，同时保持与控制板的电气隔离。
2. 开关电源与功率变换设备
在 AC/DC、DC/DC 电源中，电流传感器常用于：
-
恒流控制
-
短路/过载保护
-
输入输出功率监测
相比分流电阻方案，霍尔方案不会引入额外功率损耗，也不会因电阻温漂影响测量精度，更适合中大电流场合。
3. 新能源与储能系统
在光伏逆变器、储能 PCS、充电桩等设备中，系统通常要求：
-
高隔离等级
-
宽温区稳定运行
-
长期可靠性
VCS734I 支持 -40℃ ~ 125℃ 工作温区，且零点和灵敏度温漂控制良好，非常适合户外和工业级应用。
四、典型应用电路讲解
1. 基本单端应用电路（典型电路）
这是最常见、也是最容易上手的用法：
-
VCC：3.3V 或 5V 供电
-
IP+ / IP-：串接在被测电流回路中
-
VIOUT：输出与电流成比例的电压
-
VREF：无电流时的基准输出电压
对于 **E 型（E3D / E5D）**产品：
当 IP = 0A 时：
VIOUT ≈ VREF（1.65V 或 2.5V）
当电流正向或反向变化时，VIOUT 会围绕 VREF 上下摆动，实现双向电流检测。
2. 差分应用电路（抗干扰更强）
在工业现场，温度变化、电磁干扰较大时，推荐使用差分采样方式：
-
MCU 同时采集 VIOUT 与 VREF
-
通过硬件或软件计算：
再结合灵敏度（mV/A）即可计算实际电流值。
这种方式可以有效抵消：
-
温漂带来的零点偏移
-
ADC 偏置误差
-
共模噪声干扰
五、设计与布线要点
在 PCB 设计中，电流传感器往往既是"器件"，也是"导体"：
-
≤80A ：
建议 IP 端大面积开窗并覆盖焊锡，降低热阻
-
＞80A ：
建议增加通孔散热、多层并流或加厚铜箔（≥4oz）
合理的铜箔设计不仅影响测量精度，也直接决定器件的长期可靠性。
六、总结
从工程角度来看，VCS734I 并不是单纯的"测量芯片"，而是一个融合了安全隔离、信号调理与高电流导通能力的系统级器件。
在电机控制、电源系统、新能源设备等应用中，它为工程师提供了一种更安全、更可靠、更易维护的电流检测方案，也体现了国产电流传感器在性能和工艺上的成熟度。
