UE5 Computer Shader 概念整理

复制代码

class FGlobalShader : public FShader
{
	DECLARE_EXPORTED_TYPE_LAYOUT(FGlobalShader, RENDERCORE_API, NonVirtual);

复制代码

DECLARE_EXPORTED_TYPE_LAYOUT

核心作用与解决的问题

在UE5的渲染管线中，尤其是在编写自定义Pass（如后处理、GPU计算）时，你经常需要定义一个结构体（例如 FMyShaderParameters）来封装着色器参数。这个结构体会在两个地方使用：

C++ 端：用于准备和设置参数数据。
HLSL 着色器端：用于接收和使用这些参数。

DECLARE_EXPORTED_TYPE_LAYOUT 解决的关键问题是：当这个结构体在多个不同的着色器文件中被 #include 引用 时，如何保证它在所有地方都被编译器视为完全相同的类型 ，拥有完全一致的内存对齐和偏移。如果不一致，C++端传递的数据就会与GPU端读取的数据错位，导致渲染错误或程序崩溃。

1. 内存对齐：存放规则

对齐就是数据存放的起始地址必须满足的"规则"。这个规则通常是数据自身大小的整数倍。

为什么要有这个规则？ 这是硬件（CPU/GPU）的强制要求。现代处理器从内存中读写数据，并不是一次1个字节，而是像4字节、8字节、16字节这样的"块"。如果一个4字节的int起始地址是4的倍数，那么它正好落在一个或两个对齐的"块"内，一次操作就能完成读写，这被称为"对齐访问"。如果它起始于一个不对齐的地址（比如地址5），那么它可能横跨两个内存块，需要两次内存操作、额外的移位和拼接，效率极低。在某些架构（如许多GPU）上，不对齐访问甚至会导致程序错误或崩溃。

2. 内存偏移：位置坐标

偏移是指在某个结构体或数据块内部，某个特定成员距离起始位置的"距离"（以字节为单位）。

在前面的"对齐存放"例子中：
- 整个结构体的起始地址是 0。
- 第一个int的偏移是 0（从起始位置开始）。
- bool的偏移是 4（因为前面的int占了0,1,2,3四个柜子）。
- 第二个int的偏移是 8（因为bool占了柜子4，而5、6、7是为了满足"对齐规则"必须空出的"空闲"柜子）。

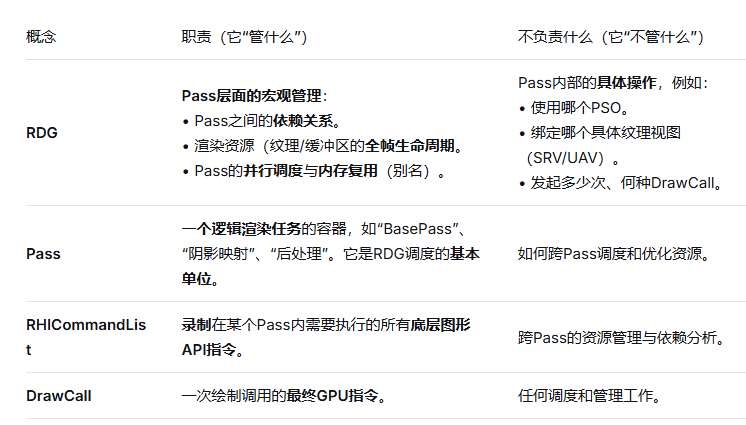

RDG（Rendering Dependency Graph 渲染依赖图） 相当于提前拥有整个剧本，在GPU运行之前就已经知道剧本，且PSO的部分只是剧本中的一环，RDG是一个"渲染通道"（Pass）

RDG管理的是一帧内所有Pass的"调度、依赖和资源"，但Pass内部具体的"渲染操作指令"（如设置PSO、发起DrawCall）并不由RDG直接定义或包含。

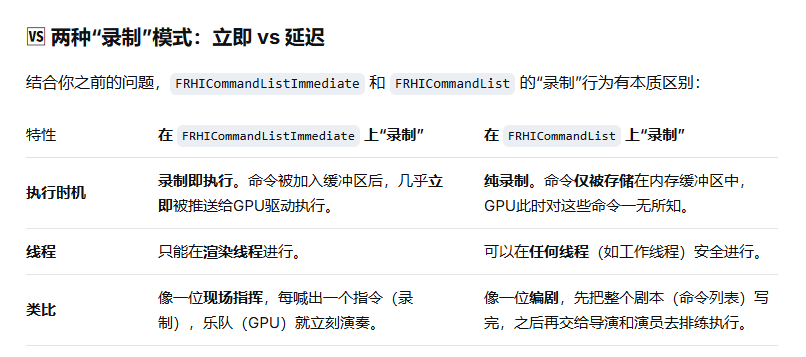

一次DrawCall（绘制调用）是由一个特定的RHICommand（RHI命令）来发起和执行的。
