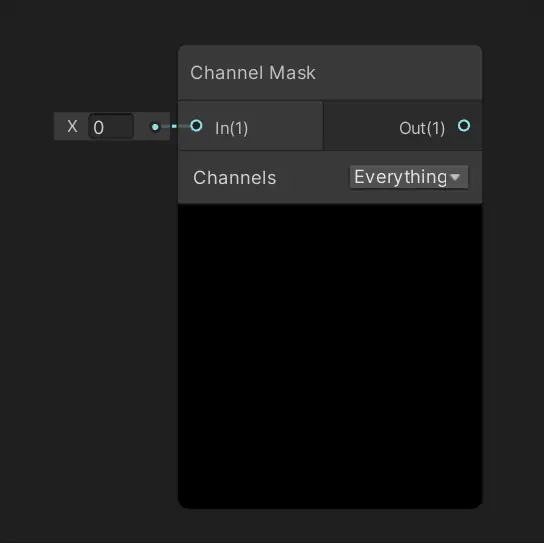

节点功能概述
ChannelMask节点是Unity通用渲染管线（URP）中Shader Graph的重要组成部分，专门用于实现通道级的颜色操作。该节点通过动态通道选择机制，能够对输入向量进行选择性屏蔽，其核心优势在于非破坏性编辑------仅调整指定通道，而不会影响其他数据。这一特性在材质编辑、特效合成以及性能优化等场景中具有关键作用。
在URP渲染管线中，ChannelMask节点与SRP Batcher深度兼容，通过批量处理通道操作有效减少Draw Call。节点具备动态维度适配能力，可自动处理Vector2/Vector3/Vector4等不同类型的输入。例如，当连接纹理采样节点时，系统会根据RGBA通道自动生成相应选项，从而显著降低Shader开发的复杂度，使开发者能够更专注于视觉效果的实现。
端口配置详解
输入端口（In）
- 类型：动态矢量（Dynamic Vector）
- 绑定：无
- 特性 ：
- 支持自动类型推导，可连接任意输出矢量型节点
- 输入维度决定可选通道范围（例如，Vector3输入仅显示R、G、B选项）
- 在URP管线中，该端口与StandardLit材质中的基础色通道完全兼容
输出端口（Out）
- 类型：动态矢量
- 绑定：无
- 特性 ：
- 输出维度与输入保持一致，确保数据流完整性
- 支持多节点串联输出，便于构建复杂通道处理流水线
- 在URP渲染过程中，输出结果可直接应用于Albedo、Metallic等材质通道
控件参数分析
Channels控件
- 类型：动态掩码下拉选单
- 行为逻辑 ：
- 当输入为Vector4时，显示R、G、B、A四个选项
- 支持多选操作（例如同时屏蔽R和G通道）
- 选项命名与URP材质通道规范保持一致
- 特殊场景 ：
- 连接法线贴图时，自动转换为X、Y、Z通道选项
- 处理HDR颜色时，通道值会依据URP线性空间规则重新计算
数学原理与代码实现
HLSL核心逻辑
// 示例：屏蔽红色通道的Vector4处理 void Unity_ChannelMask_Red_float4(float4 In, out float4 Out) { Out = float4(0, In.g, In.b, In.a); }
URP适配特性
- 线性空间处理：在URP的线性颜色空间下，通道屏蔽操作自动应用Gamma校正
- HDR支持：处理HDR颜色时，屏蔽操作会保留高动态范围数据
- 批处理优化：在SRP Batcher中，相同通道掩码的节点会被合并为单个Draw Call
实际应用场景
材质编辑
- 金属度控制：通过屏蔽红色通道分离金属反射信息
- 法线贴图处理：屏蔽Alpha通道以实现法线压缩
- 次表面散射：单独处理绿色通道以模拟皮肤透光效果
特效制作
- 发光效果：屏蔽所有通道仅保留亮度通道
- 颜色渐变：动态切换通道实现实时颜色过渡
- 故障特效：随机屏蔽通道以模拟数字失真效果
性能优化
- 通道压缩：屏蔽无用通道以减少纹理采样量
- LOD适配：根据距离动态调整通道精度
- 移动端优化：在低端设备上屏蔽非必要通道
性能优化策略
URP专属优化
- SRP Batcher兼容：确保通道掩码操作在相同材质实例中进行
- 动态分辨率适配：根据屏幕分辨率调整通道精度
- GPU Instancing支持：对使用相同通道掩码的物体进行批处理
通用优化技巧
- 避免在片段着色器中频繁修改通道掩码
- 使用通道预计算节点减少实时计算量
- 利用URP的Shader Variants系统创建不同通道配置的变体
常见问题解决方案
URP特有问题
- 通道不显示：检查是否启用了URP的线性颜色空间
- 性能下降：确认在移动端是否启用了不必要的通道
- 渲染异常：验证通道掩码是否与URP材质属性冲突
通用解决方案
- 使用URP的Shader Graph预览功能实时验证通道效果
- 通过Frame Debugger分析通道操作对渲染管线的影响
- 在URP的Quality设置中启用通道操作优化选项
高级应用技巧
URP管线集成
- 与Volume系统结合：通过通道掩码实现动态材质修改
- 与Lit Shader配合：控制URP标准材质的不同通道
- 与Post Processing集成：在后期处理中应用通道操作
动态通道控制
- 通过URP的MaterialPropertyBlock实现运行时通道修改
- 结合URP的Render Feature创建自定义通道处理流程
- 利用URP的Shader Variants系统创建多通道配置
与其他节点的配合使用
URP核心节点
- Sample Texture 2D：在纹理采样后应用通道掩码
- URP Lit Shader：控制标准材质的通道输出
- URP Render Features：在渲染管线中插入通道处理
通用节点组合
- 与Math节点配合实现通道值计算
- 与Condition节点结合创建动态通道切换
- 与Texture Sample节点连接实现基于纹理的通道控制
最佳实践指南
URP开发规范
- 在URP项目中优先使用通道掩码而非颜色混合
- 为移动端创建简化通道配置的变体
- 利用URP的Shader Variants系统管理多通道配置
通用实践建议
- 为复杂通道操作创建注释节点
- 使用URP的Shader Graph预览功能验证效果
- 定期检查通道操作对性能的影响
