一、芯片核心定位

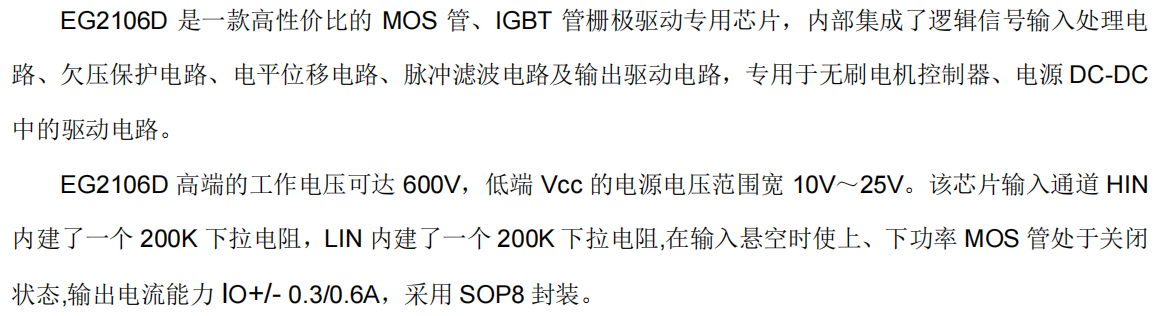

EG2106D 是一款采用高压悬浮自举电源架构的半桥栅极驱动专用芯片
其核心价值在于 高达600V的高端耐压、宽范围的低端电源（10V-25V）以及集成自举电路简化驱动设计
专用于无刷电机控制器、DC-DC电源、移动电源快充及无线充电 等需要高效、可靠驱动功率MOSFET或IGBT的应用场景
二、关键电气参数详解
电压与耐压特性（安全核心）
- 高端悬浮电源（VB）耐压 600V（绝对最大值）
- 高端悬浮地（VS）范围 VB-25V 至 VB+0.3V

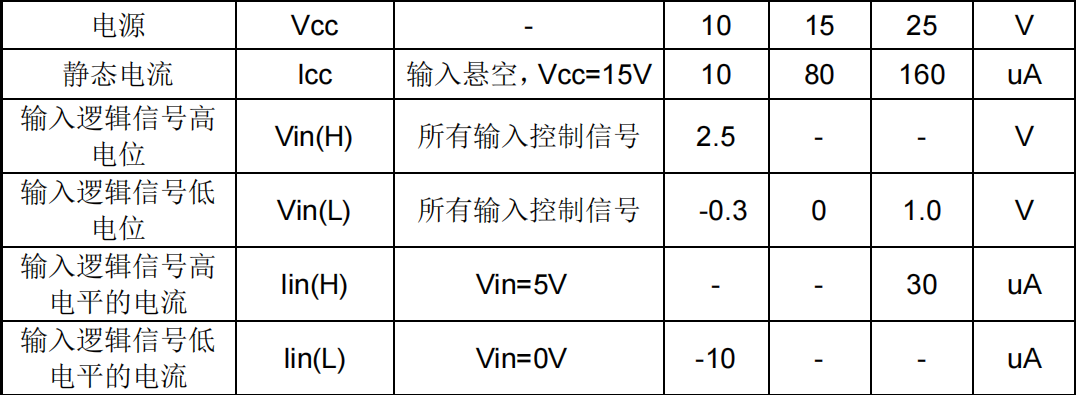

- 低端电源（VCC）范围 10V 至 25V（推荐工作值）
- 逻辑输入电平兼容 3.3V / 5V，高电平阈值 >2.5V，低电平阈值 <1.0V
- 输入通道内置 200kΩ下拉电阻，悬空时默认关闭功率管
电源与功耗特性
- 静态电流（ICC） 典型 80μA（VCC=15V，输入悬空）

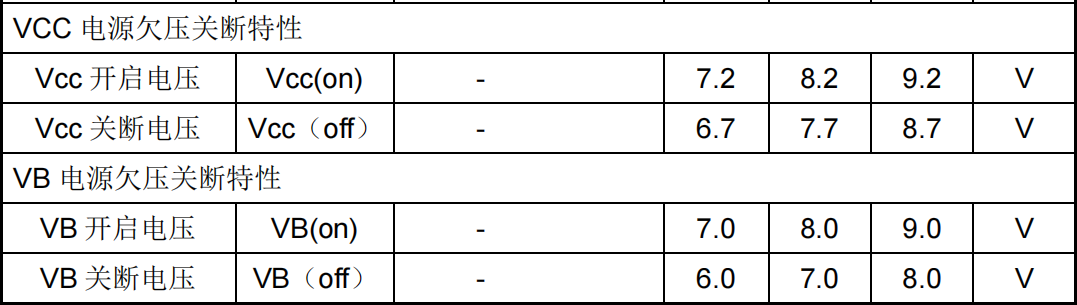

- VCC欠压保护 开启电压 8.2V（典型），关断电压 7.7V（典型）
- VB欠压保护 开启电压 8.0V（典型），关断电压 7.0V（典型）

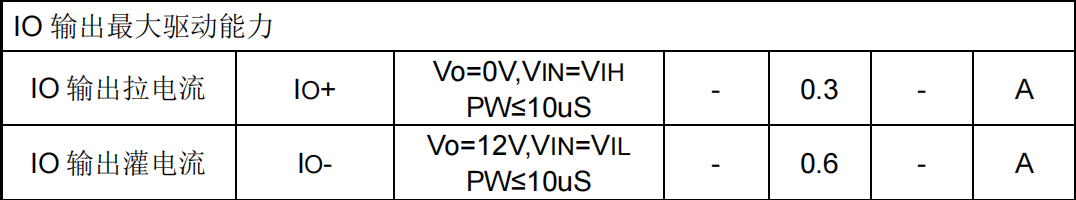

输出驱动能力（核心驱动力）
- 输出拉电流（IO+） 0.3A（典型，Vo=0V）
- 输出灌电流（IO-） 0.6A（典型，Vo=12V）
- 驱动能力适用于中小功率MOSFET/IGBT的快速开关

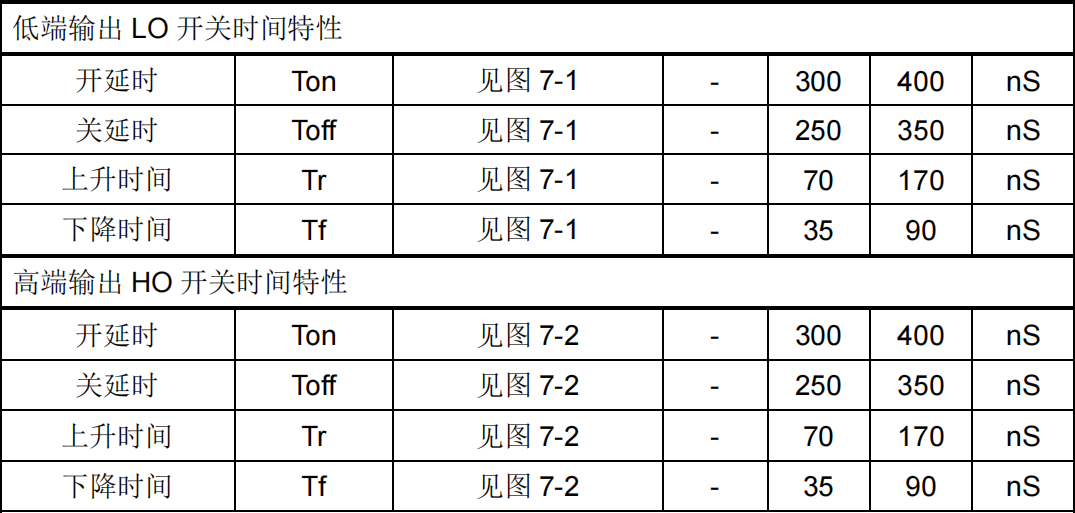

开关时间特性（影响效率与EMI）
- 开通延时（Ton） 300ns（典型）
- 关断延时（Toff） 250ns（典型）
- 上升时间（Tr） 70ns（典型）
- 下降时间（Tf） 35ns（典型）
- 最高工作频率 支持 500kHz
三、芯片架构与特性优势

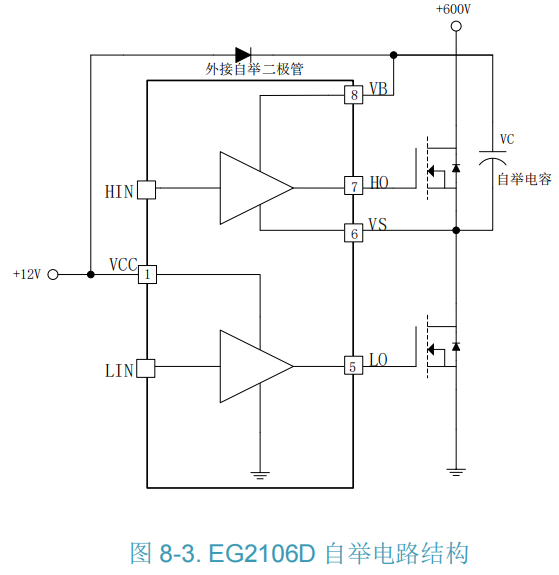

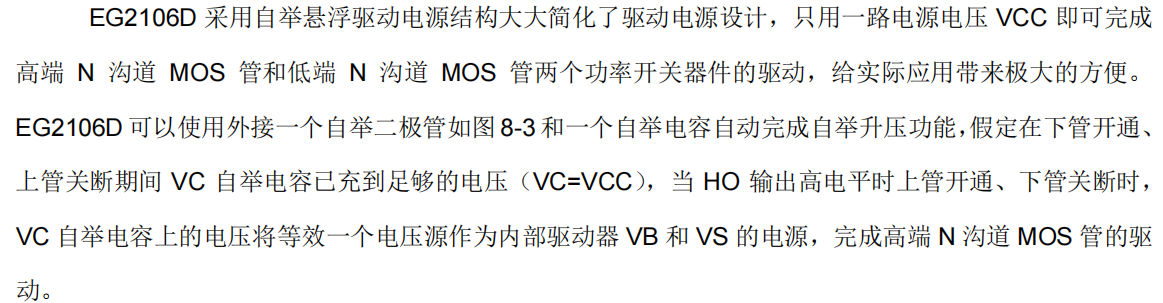

高压悬浮自举架构
- 内部集成电平移位与自举电源管理，仅需单路VCC电源即可驱动高低侧两个N沟道MOSFET，极大简化外围电源设计
- 600V耐压设计适应高压半桥、全桥拓扑
高兼容性逻辑输入
- 支持3.3V/5V逻辑电平直接驱动，与主流MCU/数字控制器无缝对接
- 内置下拉电阻确保输入悬空时功率管关闭，增强系统安全性
集成保护功能
- VCC与VB均具备欠压锁定（UVLO）功能，防止功率管在驱动电压不足时进入线性区而损坏
- 内部集成脉冲滤波与干扰抑制电路
四、应用设计要点
自举电路设计（关键）
- 自举二极管（D）选择：需选用快恢复或肖特基二极管，反向耐压 > VCC，正向电流能力需满足高频开关需求
- 自举电容（CBOOT）选择：容值通常为0.1μF~10μF，耐压 > VCC，建议使用低ESR的陶瓷电容
- 布局要求：自举二极管与电容应尽可能靠近芯片VB和VS引脚，以减小寄生电感
VCC电源与去耦
- VCC引脚需就近放置一个 ≥1μF 的低ESR陶瓷电容，用于滤除高频噪声并提供瞬时电流
- 若VCC由开关电源提供，建议增加一级LC滤波以降低噪声干扰
输入信号处理
- HIN/LIN信号线应远离高dv/dt节点（如HO、LO、VS），必要时可串接小电阻（如10~100Ω）以抑制振铃
- 若MCU驱动能力较弱，可考虑增加缓冲器或使用更低输入电流的驱动方案
PCB布局准则
- 功率地（功率MOSFET源极）与芯片GND应单点连接，减少地噪声干扰
- 高端驱动回路（VB-HO-VS）面积应最小化，以降低寄生电感和开关噪声
- 低端驱动回路（VCC-LO-GND）同样需短而宽
- 芯片应远离高热源和强干扰源
热管理考虑
- SOP8封装散热能力有限，持续驱动电流较大或频率较高时需注意芯片温升
- 可通过敷铜增加散热面积，必要时添加散热过孔
五、典型应用场景
无刷直流电机（BLDC）驱动器
- 用于电动工具、风机、泵类等三相逆变桥的上下桥臂驱动
DC-DC开关电源
- 适用于半桥、全桥拓扑的同步整流或初级侧开关管驱动
移动电源高压快充与无线充电
- 在需要高压侧开关驱动的谐振拓扑或Buck-Boost电路中作为驱动核心
工业变频与功率转换
- 用于小功率变频器、UPS、太阳能逆变器等场合的IGBT或MOSFET驱动
六、调试与常见问题
高端无输出或输出异常
- 检查自举电路：自举电容是否已正确充电？自举二极管是否损坏或接反？
- 测量VB-VS电压：在HO应输出高电平时，VB-VS应接近VCC，若不足则检查自举回路
- 确认HIN信号：是否符合高电平要求？是否存在干扰导致误关断？
芯片发热严重
- 检查驱动电流：所驱动的MOSFET/IGBT栅极电荷（Qg）是否过大？计算平均驱动功耗是否超限
- 检查开关频率：是否超过500kHz或接近极限？
- 检查VCC电压：是否在推荐范围内？过高会增加静态损耗
上下管直通风险
- 确保输入信号死区时间：MCU或控制器应提供足够的死区时间（通常＞300ns），防止HIN和LIN同时为高
- 检查信号延迟：是否存在传输延迟导致信号重叠？
自举电容电压不足
- 检查低端导通时间：在每个开关周期内，低端MOSFET必须有足够长的导通时间为自举电容充电
- 检查电容容值：是否过小导致电压跌落？可适当增大容值或选用更低ESR的电容
七、总结
EG2106D 通过集成 600V高压悬浮自举驱动、3.3V/5V逻辑兼容、双路欠压保护 以及紧凑的 SOP8 封装 ，为半桥功率级提供了一个高性价比、高可靠性 的单芯片驱动解决方案
其核心优势在于极大简化了高压侧驱动电源设计，降低了系统复杂度和成本
成功应用的关键在于 正确的自举电路设计与布局、充足的死区时间设置 以及 严谨的PCB布线以降低寄生参数影响
在中小功率电机驱动、电源转换及各类需要高压半桥驱动的场合，EG2106D是一个经实践证明的高效可靠选择
文档出处
本文基于屹晶微电子（EGMICRO）EG2106D 芯片数据手册 V1.0 整理编写，结合半桥驱动电路设计实践
具体设计与应用请以官方最新数据手册为准，在实际应用中务必重点验证自举电路工作状态、开关波形及热性能
