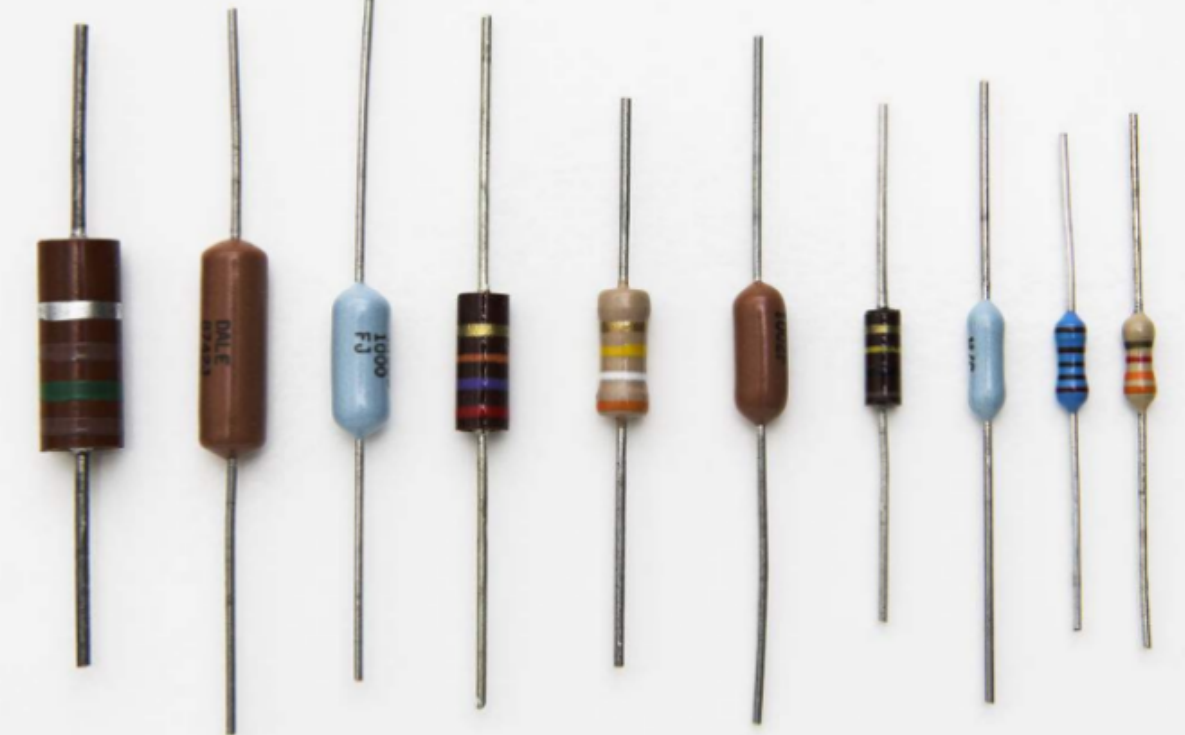

电阻

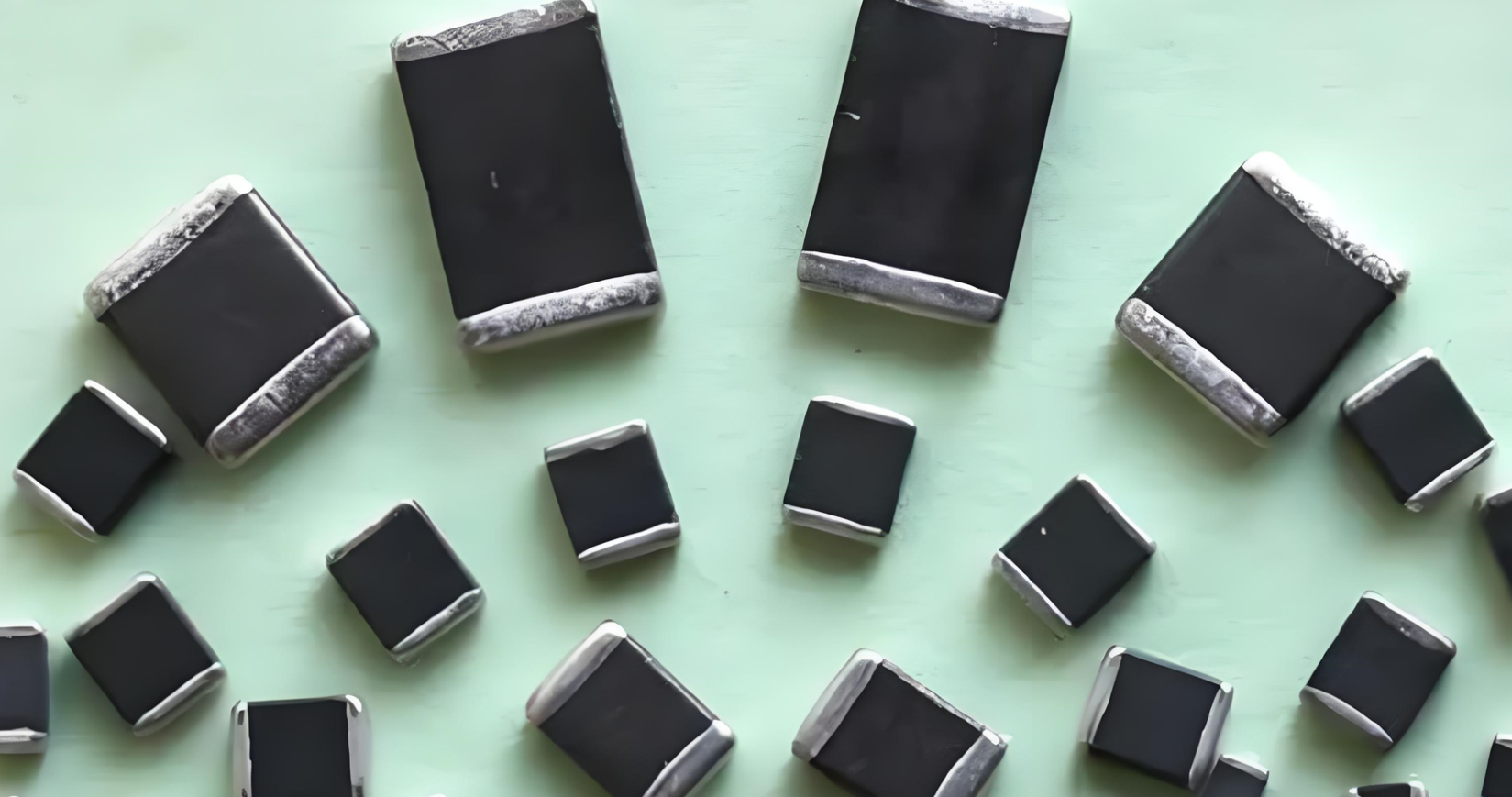

贴片电阻

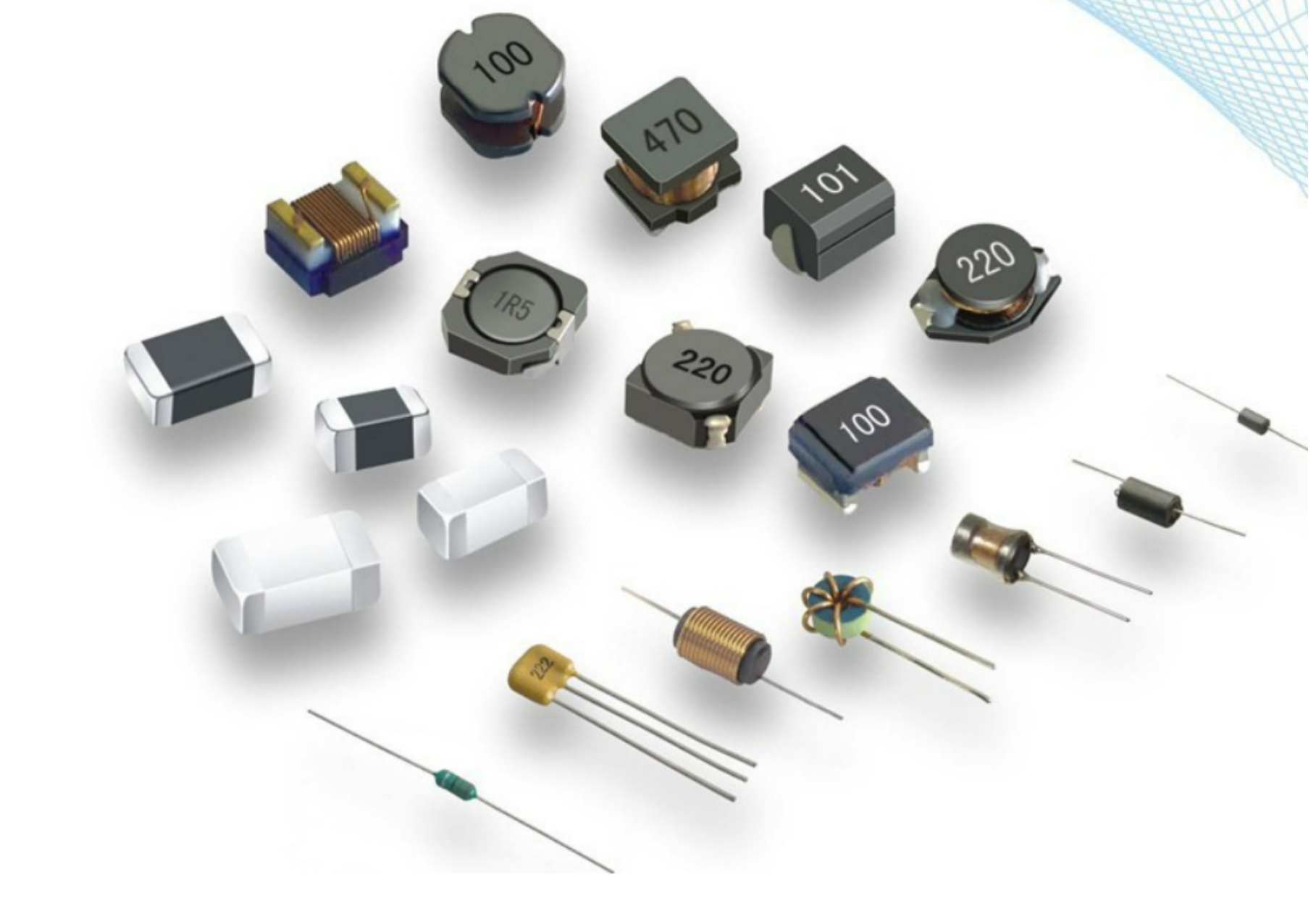

电感

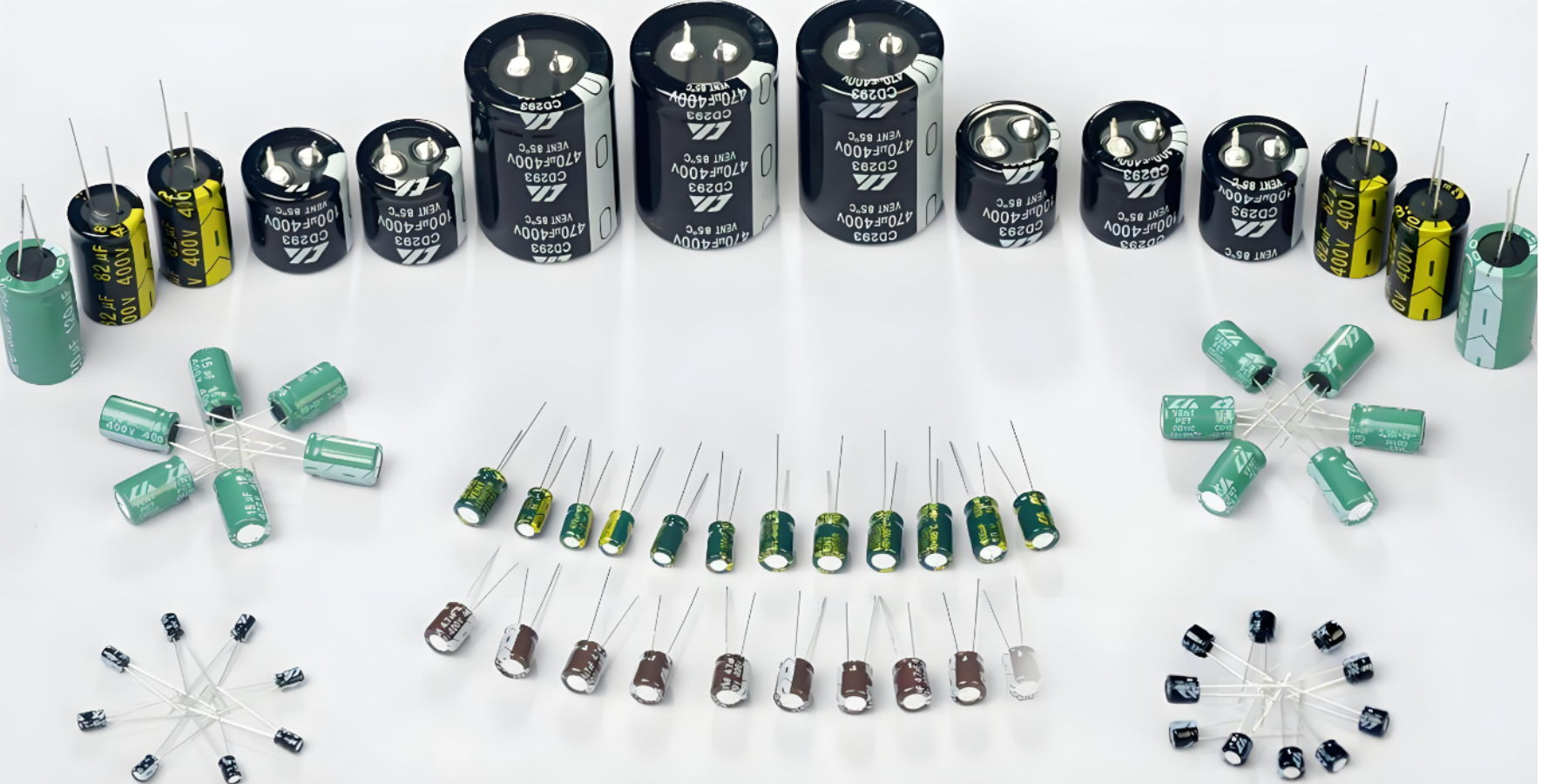

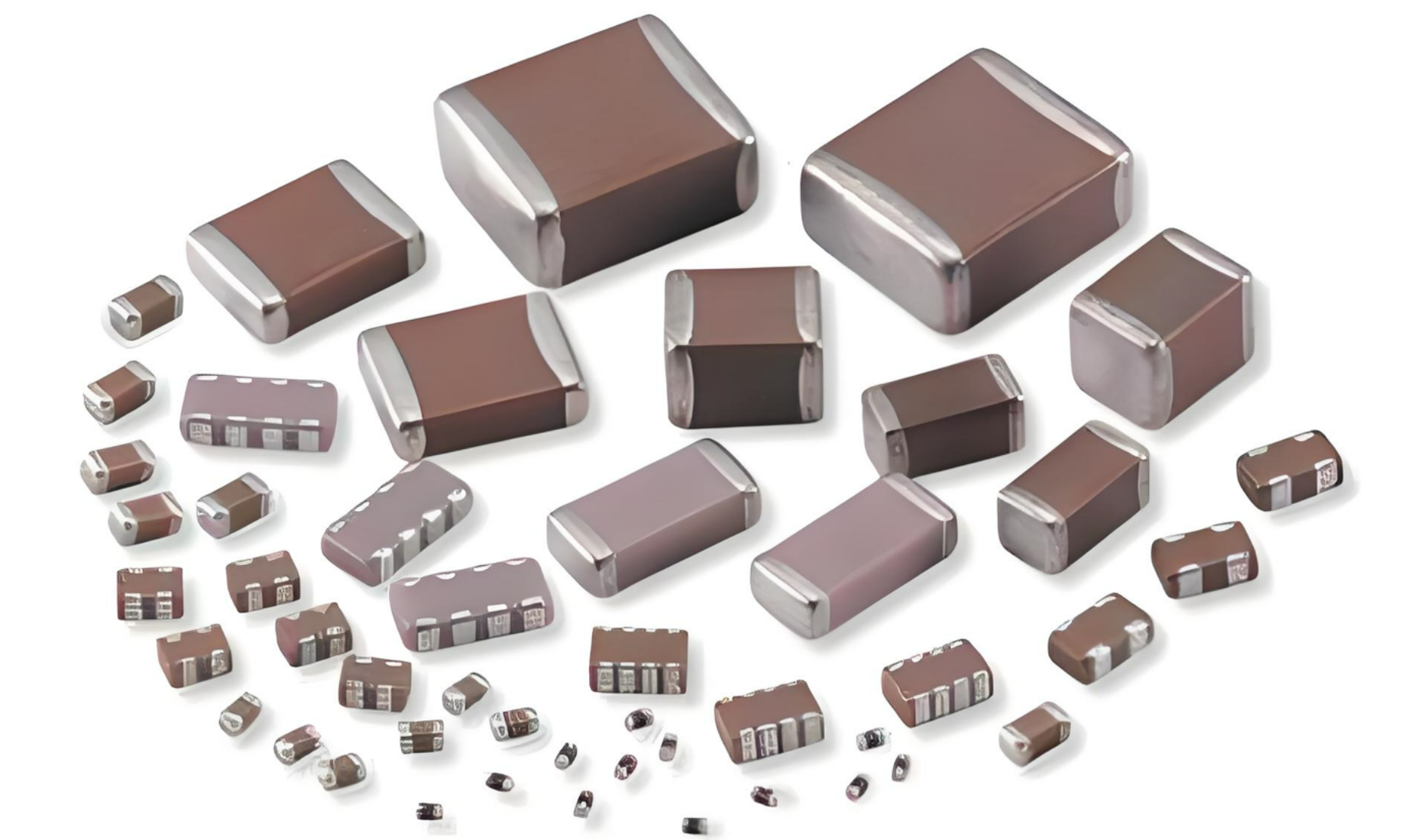

电容

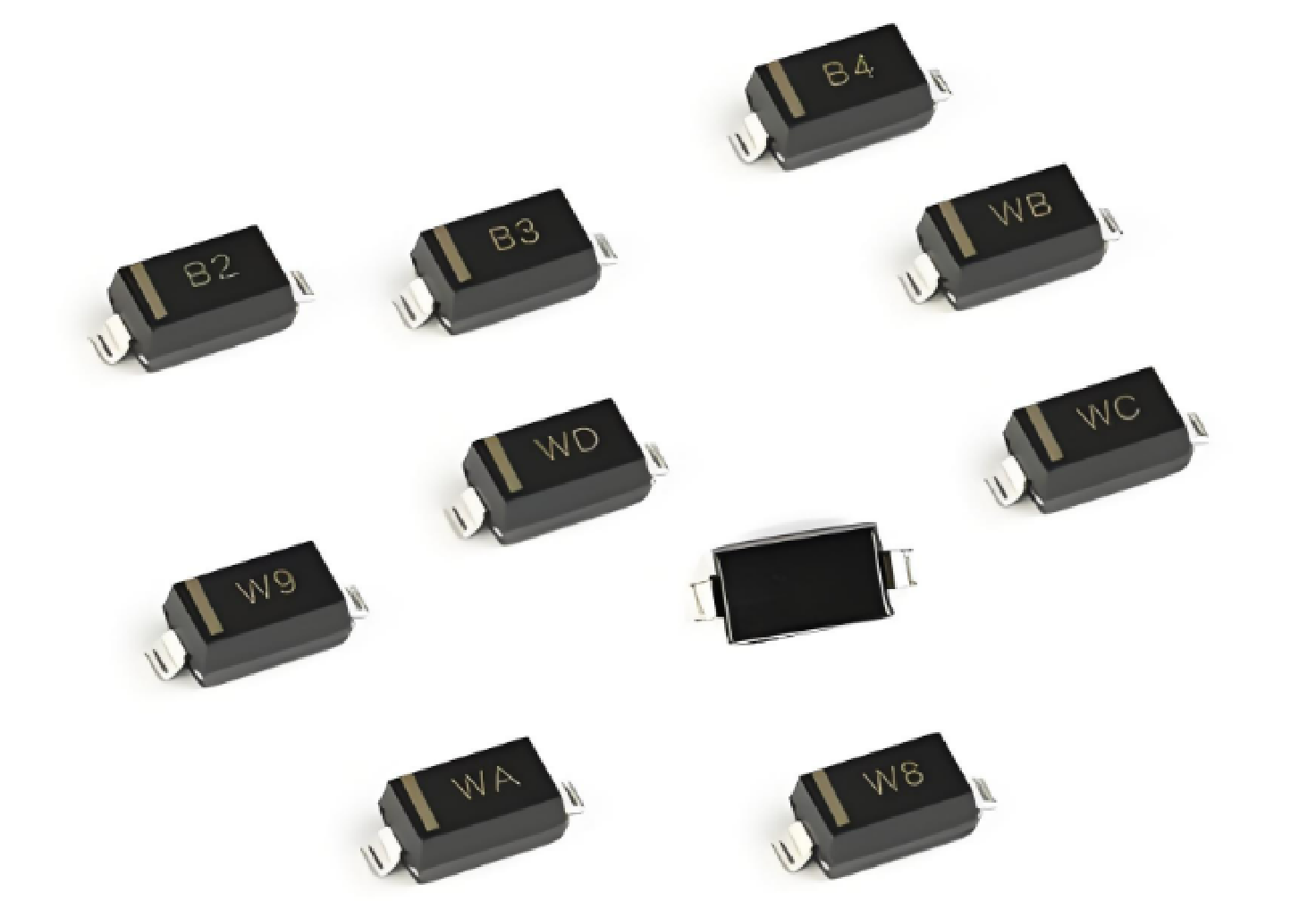

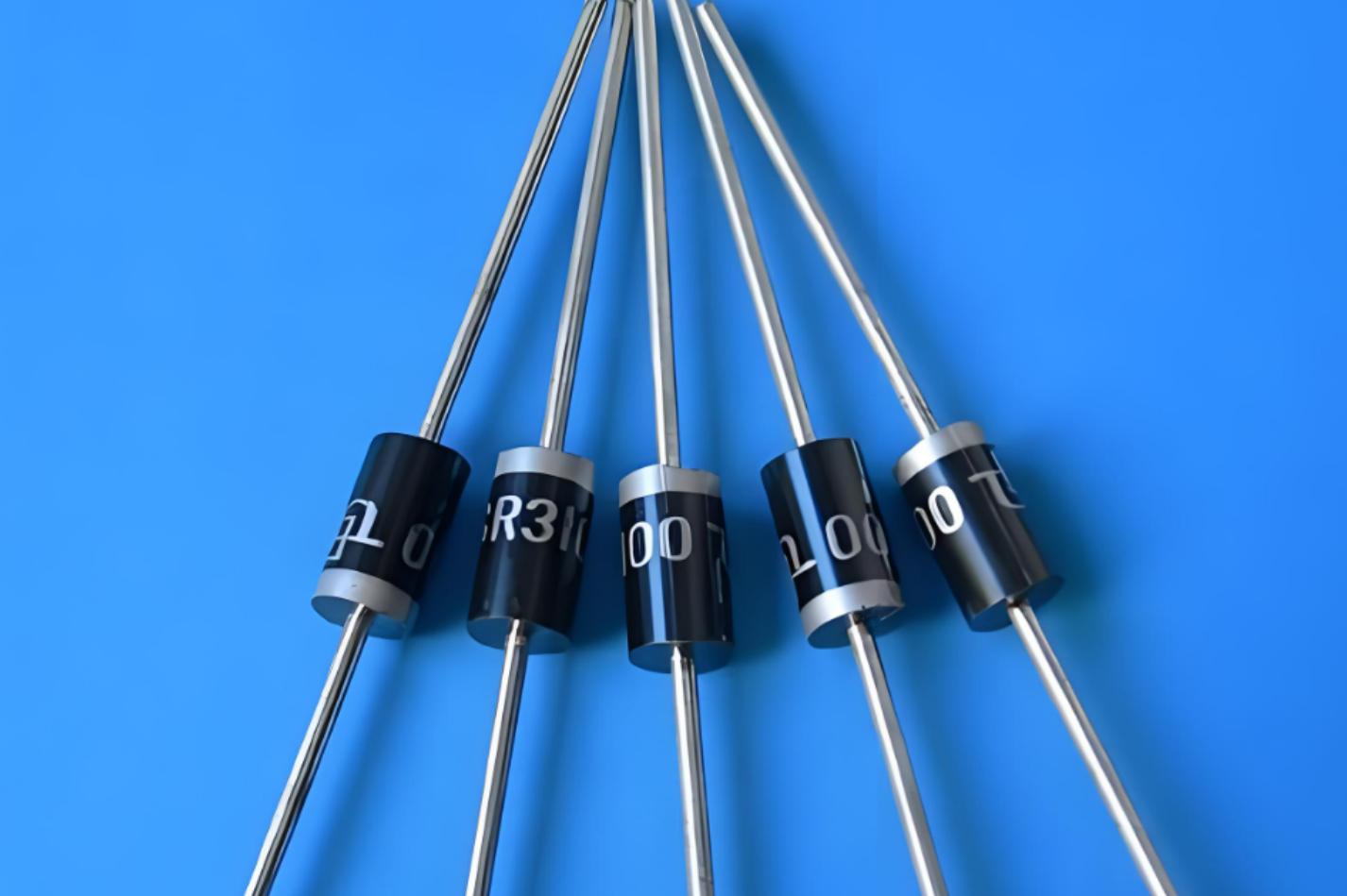

二极管
三极管
三极管有NPN和PNP两种 箭头向外npn

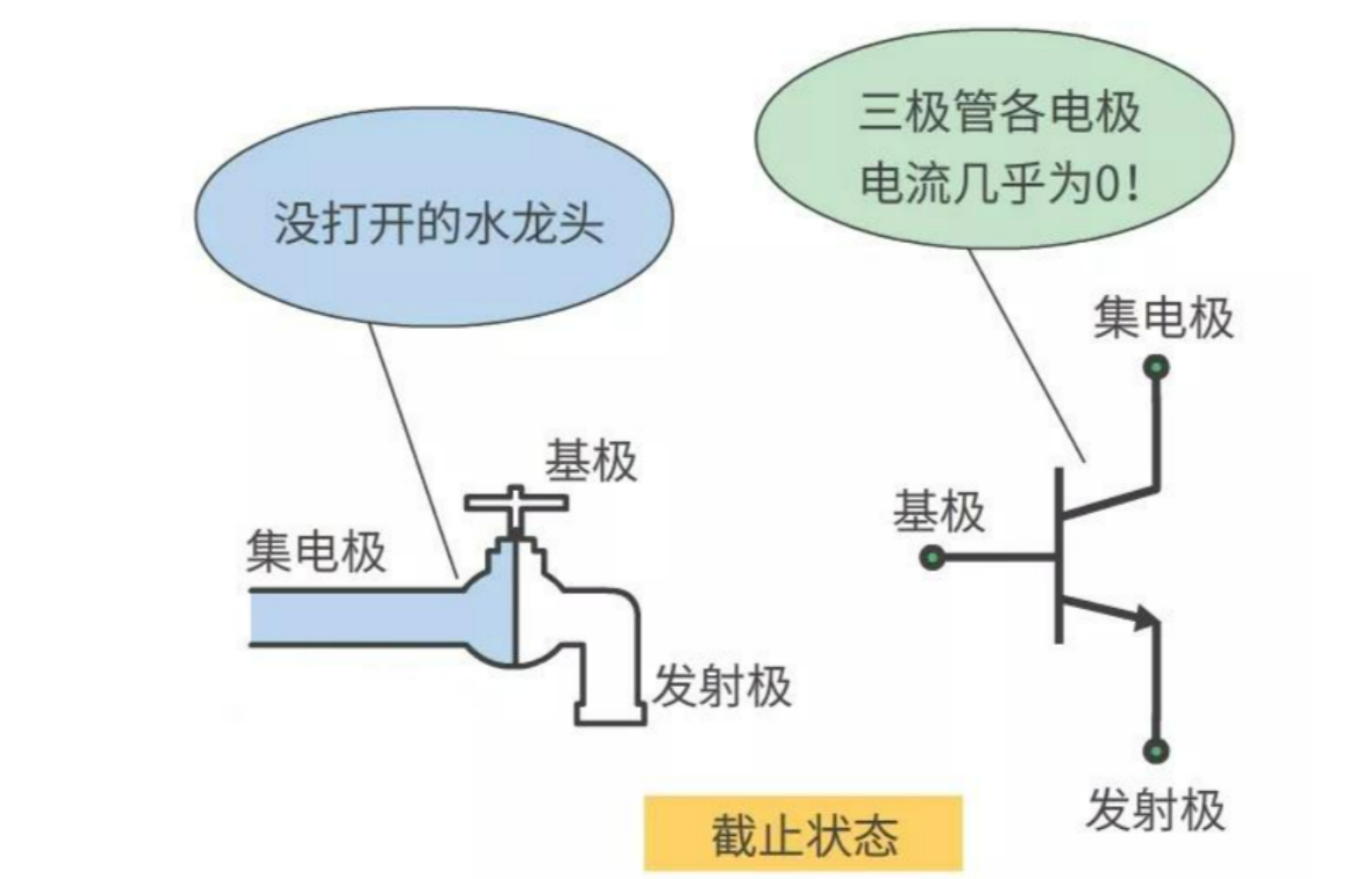

三极管的截止状态
当三极管的发射结反偏,集电极反偏时, 三极管就会进入截止状态
截⽌状态下，三极管各电极的电流⼏乎为0，集电极和发射极互不相通。

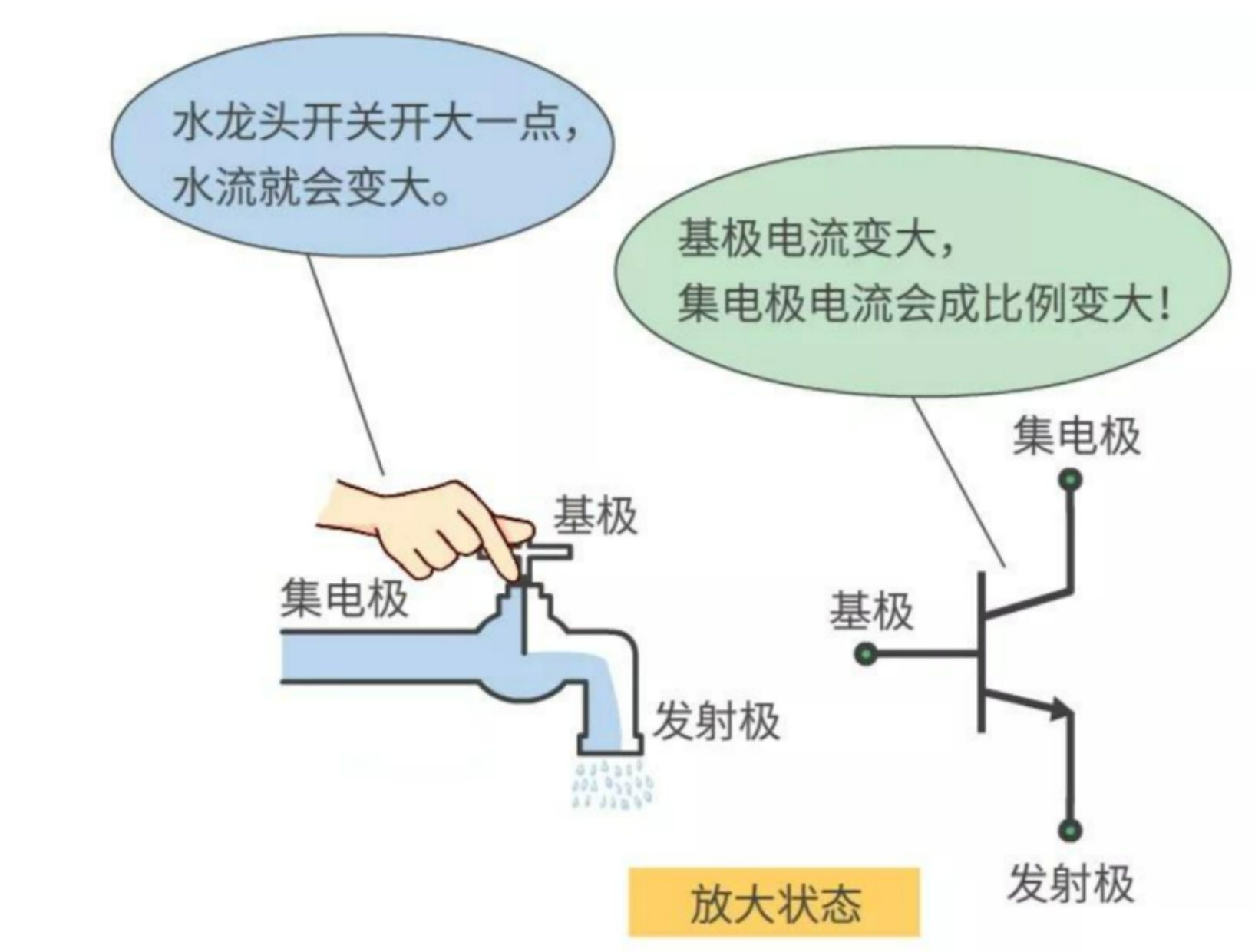

三极管⼯作原理-放⼤状态
当三极管发射结正偏，集电结反偏，三极管就会进⼊放⼤状态。
在放⼤状态下，就相当于是⼀个受控制的⽔⻰头，⽔⻰头流出⽔流的⼤⼩受开关（基极）控制，开关拧⼤⼀点，流出的⽔就会⼤⼀点。
也就是放⼤状态下，基极的电流⼤⼀点，集电极的电流也会跟着变⼤！并且ic与ib(基极)存在⼀定⽐例关系， ic = β*ib ，β是直流电流放⼤系数，表⽰三极管放⼤能⼒的⼤⼩。

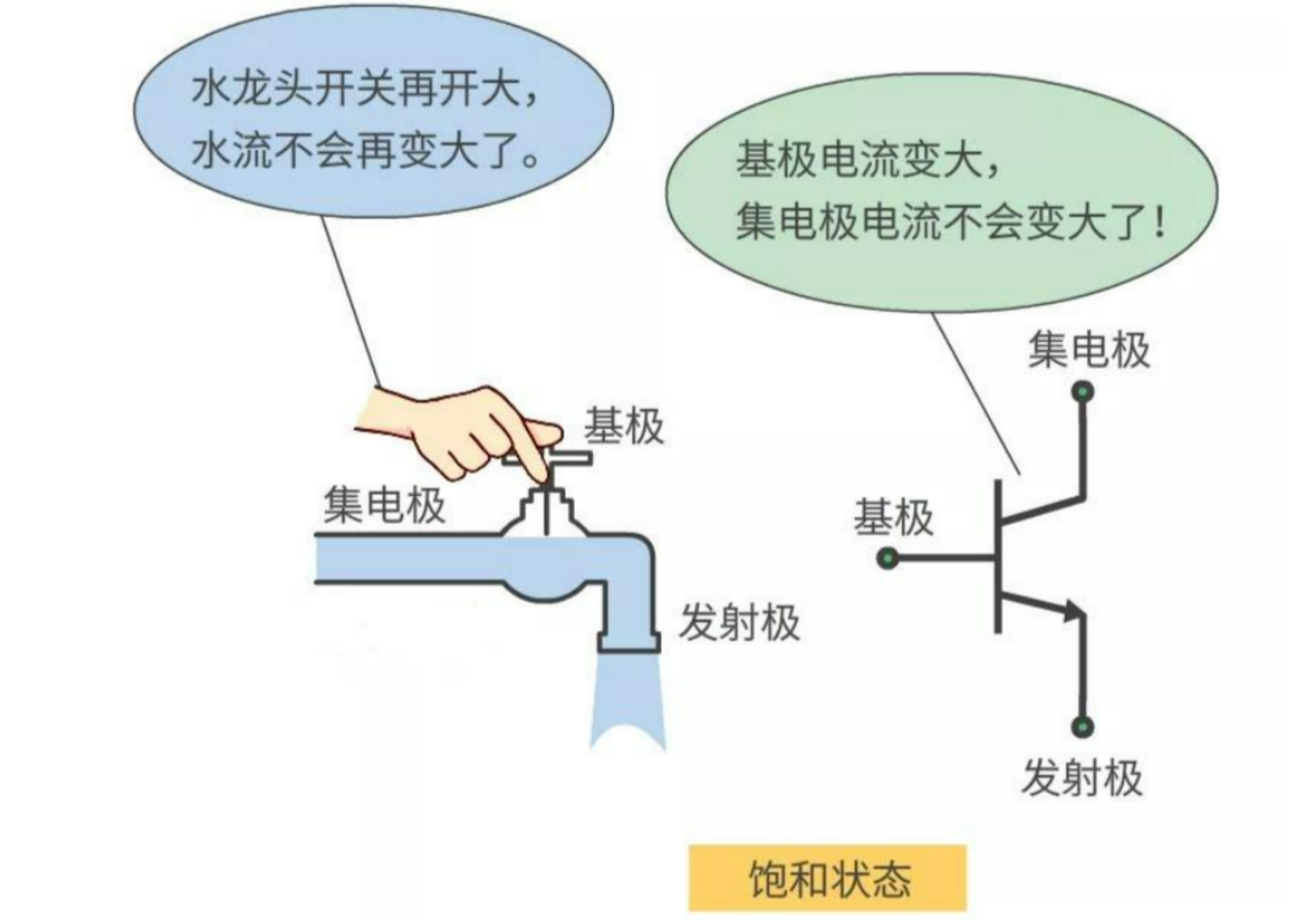

三极管⼯作原理-饱和状态
当三极管发射结正偏，集电结正偏时，三极管⼯作在饱和状态。
在饱和状态下，三极管集电极电流ic的⼤⼩已经不受基极电流ib的控制，ic与ib不再成⽐例关系。
饱和状态下的三极管基极电流ib变⼤时，集电极电流ic也不会变⼤了，这就相当于⽔⻰头的开关已经开得⽐较⼤了，开关再开⼤时，流出
的⽔流也不会再变⼤了。
三极管的放⼤功能
三极管是⼀种电流放⼤器件，可制成交流或直流信号放⼤器，由基极输⼊⼀个很⼩的电流从⽽控制集电极输出很⼤的电流，

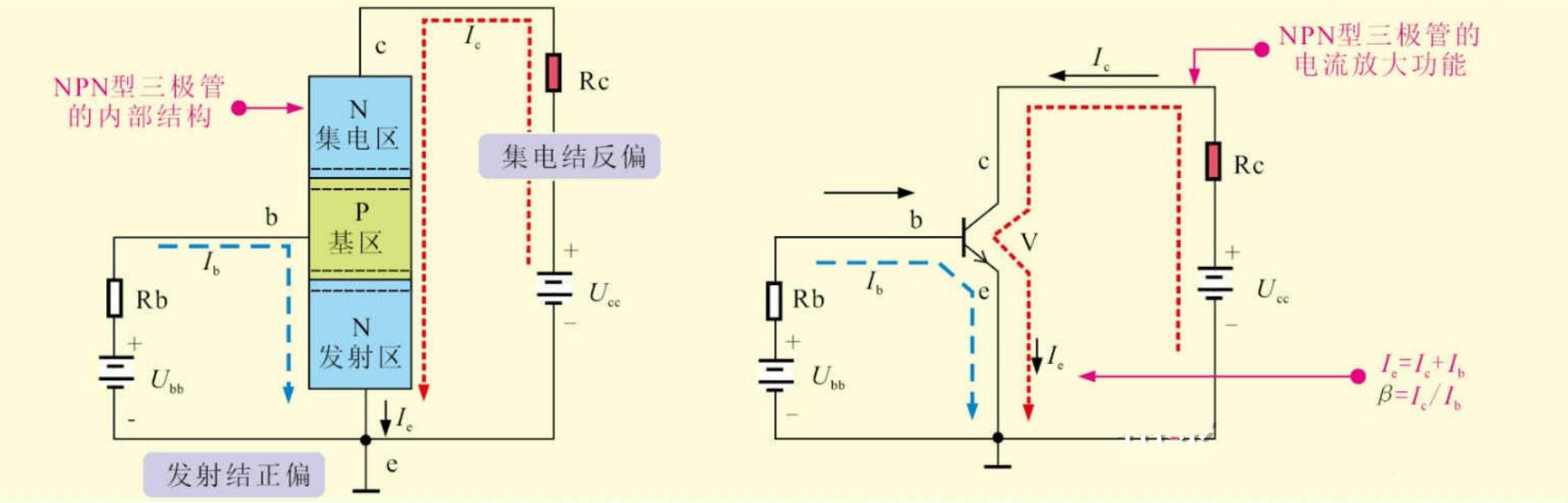

NPN三极管放⼤电路，如下图所⽰：

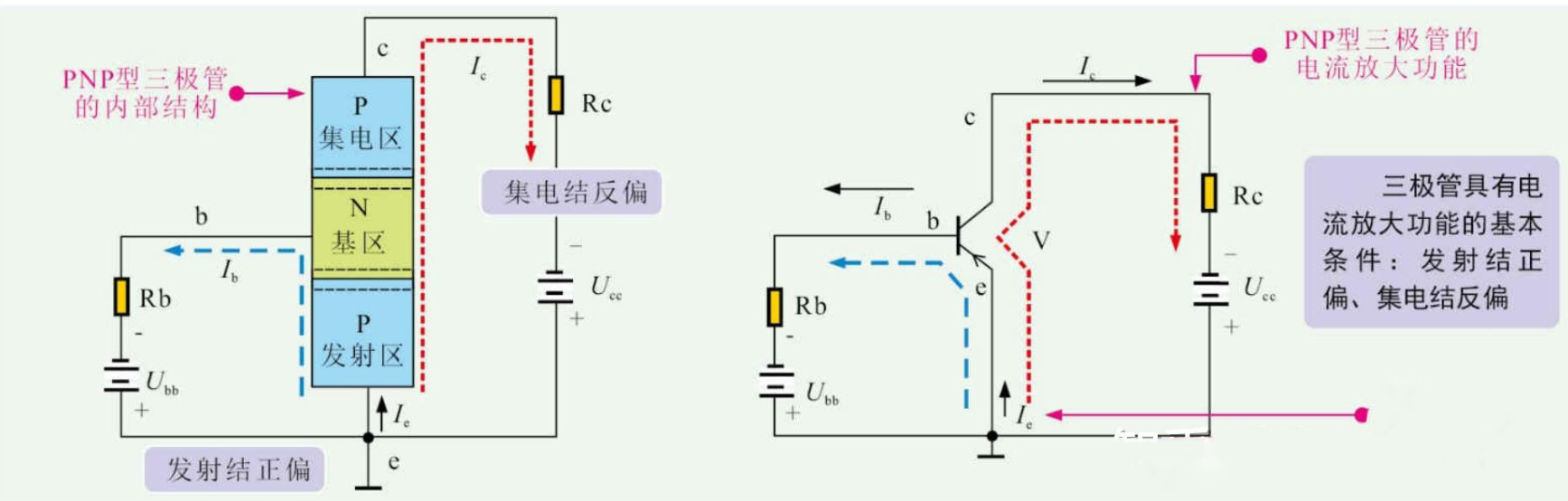

PNP三极管放⼤电路，如下图所⽰：
三极管基极（b）电流最⼩，且远⼩于另两个引脚的电流；发射极（e）电流最⼤（等于集电极电流和基极电流之和）；集电极（c）电流 与
基极（b）电流之⽐即为三极管的放⼤倍数。

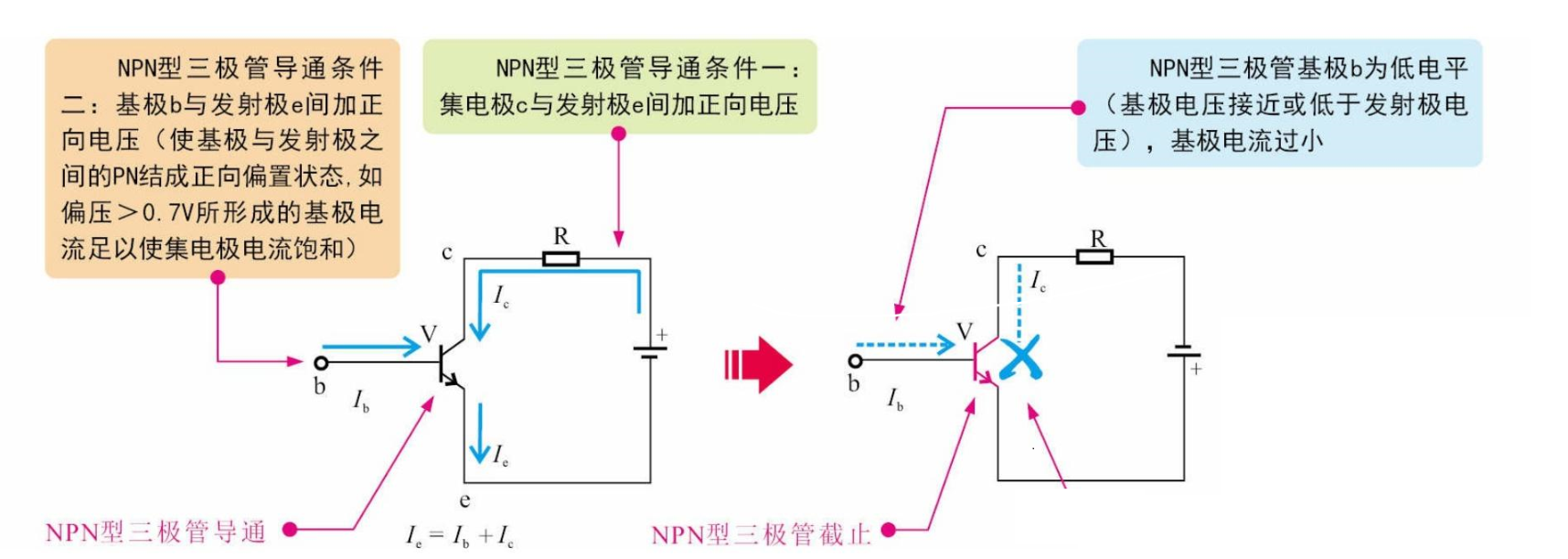

三极管的开关功能
三极管的集电极电流在⼀定范围内随基极电流呈线性变化，这就是放⼤特性。
当基极电流⾼过此范围时，三极管集电极电流会达到饱和值 （导通），基极电流低于此范围时，三极管会进⼊截⽌状态（断路）， 这种导通
或截⽌的特性在电路中还可起到开关作⽤，如下图所⽰：
NPN三极管导通条件
基极（B）端加上⼀个⾼电平，NPN三极管导通。
PNP三极管导通条件
基极（B）端加上⼀个低电平，PNP三极管导通。

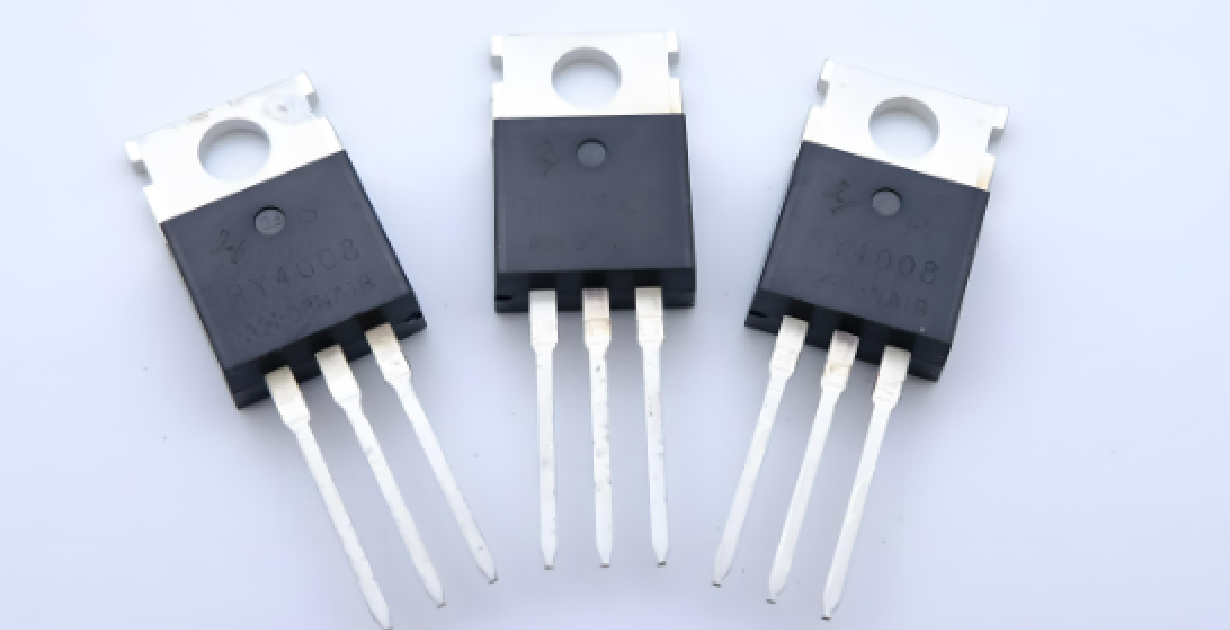

MOS管
⼀般是⾦属(metal)---氧化物(oxide)---半导体(semiconductor)场效应晶体管，或者称是⾦属---绝缘体(insulator)---半导体。
记住 MOS管有 三个引脚名称：
G：gate 栅极；
S：source 源极；
D：drain 漏极。
MOS管可以⽐喻为⼀个闸⻔，可以控制电流的流动。类⽐于⽔流，MOS管就像是⼀扇可以开关的⽔闸⻔，可以控制⽔流的通畅与否。
当闸⻔打开时，⽔流畅通⽆阻，⽽当闸⻔关闭时，⽔流被阻断。同理，当MOS管导通时，电流可以通过，在断开时则电流被截⽌。

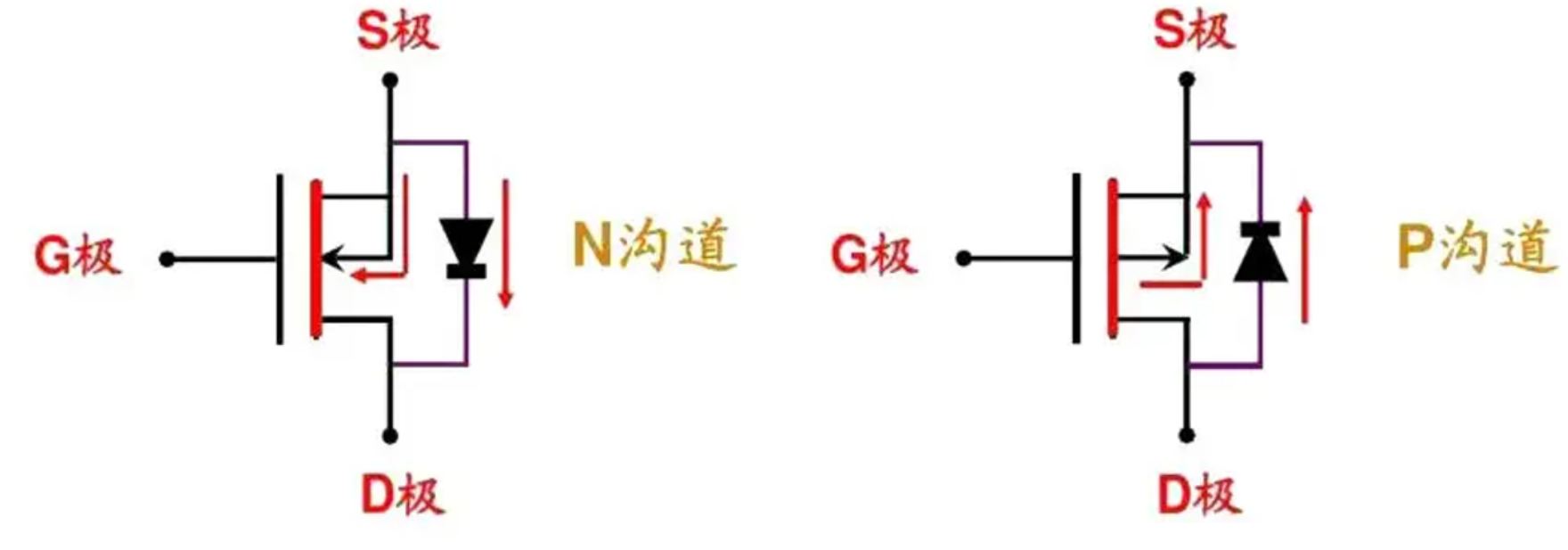

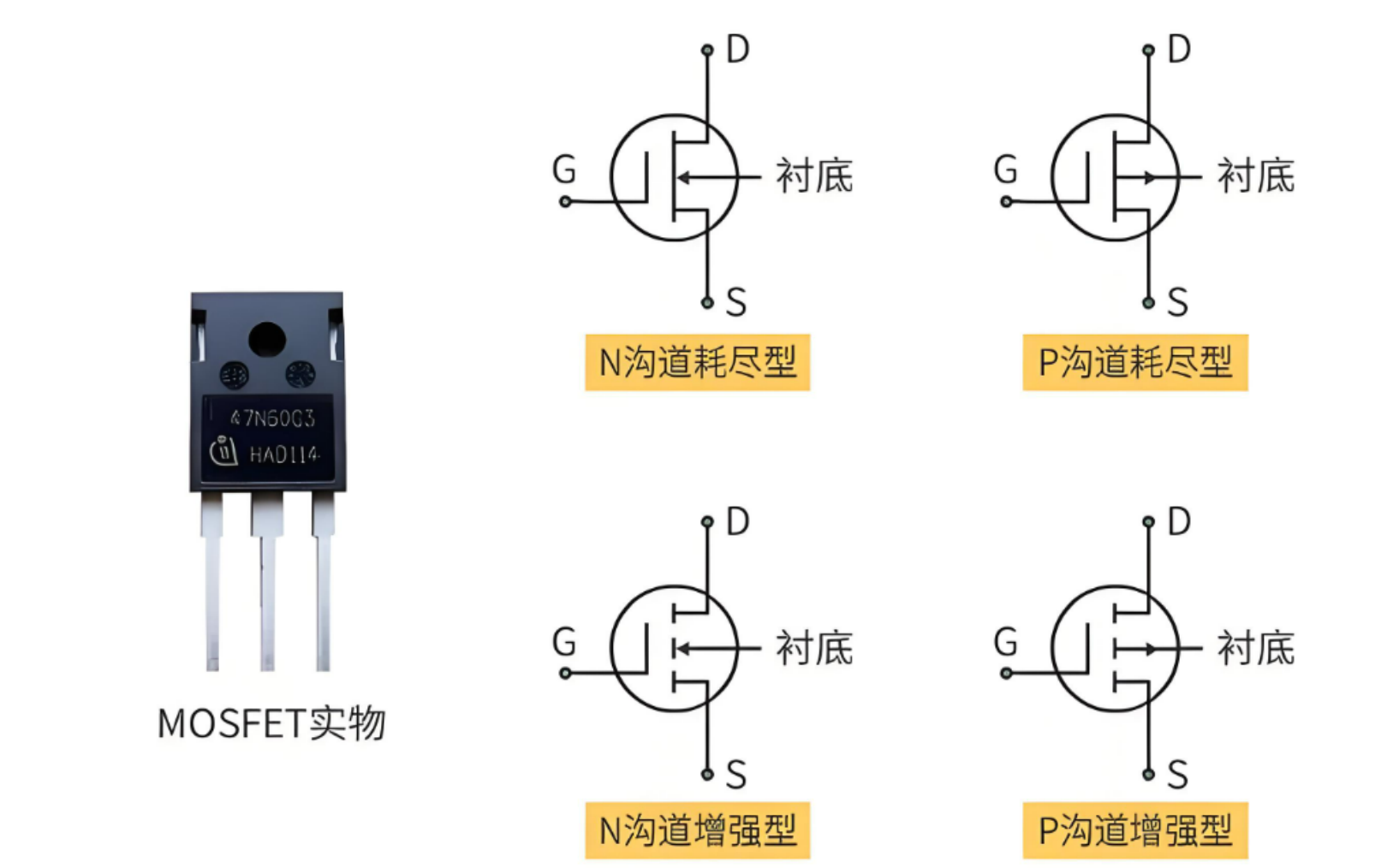

MOS管的分类
mos管根据操作类型分为两种类型：增强型mos管和耗尽型mos管。
mos管根据⽤于构造的材料进⼀步分类为n沟道和p通道。所以，⼀般来说，有 4 种不同类型的mos管。
N 沟道耗尽型mos管
P 沟道耗尽型mos管
N 沟道增强型mos管
P 沟道增强型mos管

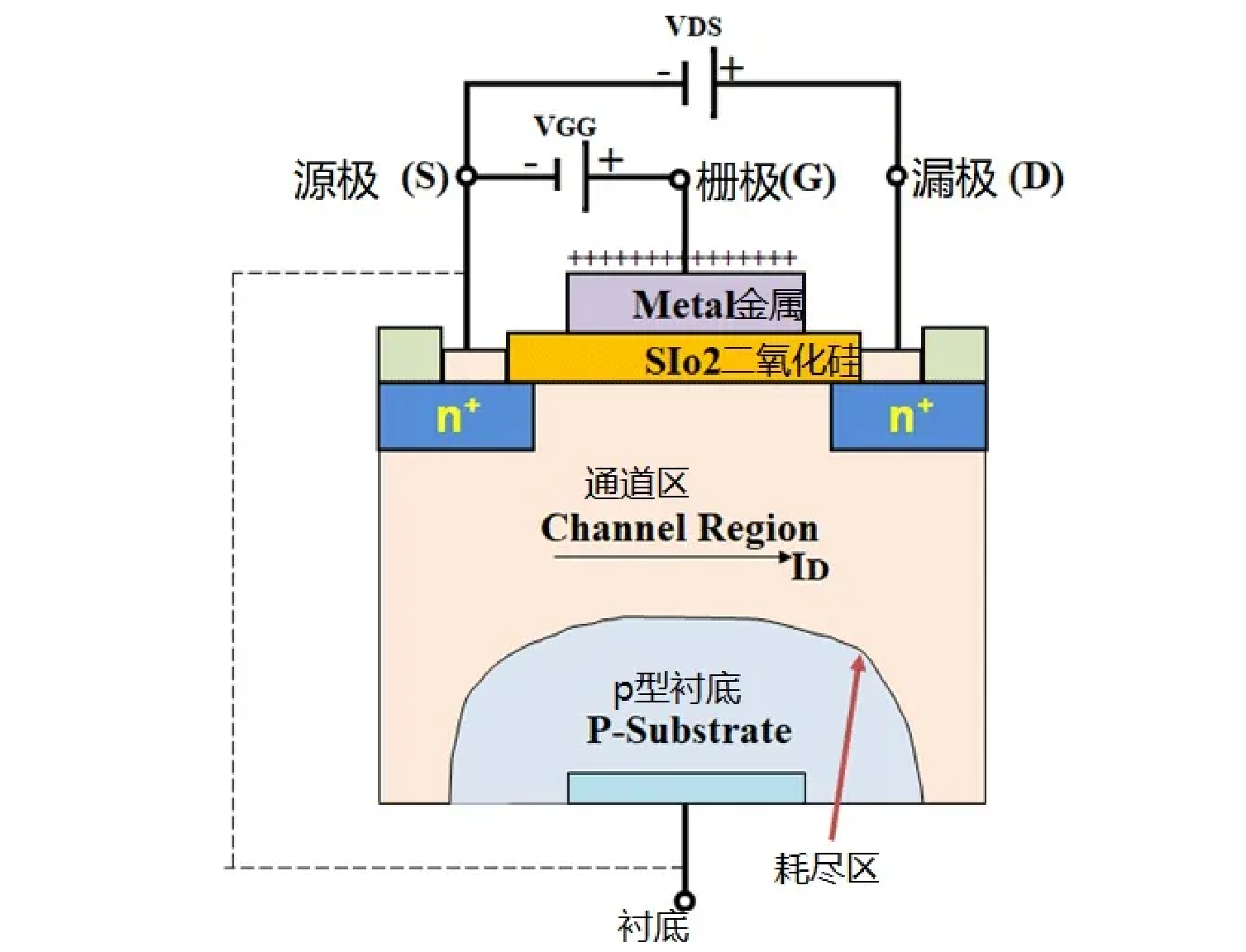

MOS管的⼯作原理
mos管的⼯作取决于MOS电容，它是源极和漏极之间的氧化层下⽅的半导体表⾯。只需分别施加正栅极电压或负栅极电压，即可将其从 p
型反转为 n 型。
mos管的主要原理是能够控制源极和漏极之间的电压和电流。它的⼯作原理⼏乎就像⼀个开关，设备的功能基于 MOS 电容。MOS电容是
MOS管的的主要部分。
MOS管可以⽐喻为⼀个闸⻔，可以控制电流的流动。类⽐于⽔流，MOS管就像是⼀扇可以开关的⽔闸⻔，可以控制⽔流的通畅与否。
当闸⻔打开时，⽔流畅通⽆阻，⽽当闸⻔关闭时，⽔流被阻断。同理，当MOS管导通时，电流可以通过，在断开时则电流被截⽌。
