搞了一整天，软硬件结合排查问题不容易啊，记录下，各种坑
一、项目背景与核心目标
本项目核心目标：通过Java程序（基于jSerialComm库或者MQTT协议）发送"ON/OFF"指令，结合Proteus仿真环境中的Arduino Uno设备，实现对LED灯的远程开关控制。项目实施过程中，先后遭遇硬件配置、软件代码、仿真环境兼容、接线逻辑等多类问题，通过逐步交互排查定位根源并尝试解决，最终明确仿真环境固有局限，给出可行替代方案。
Java端

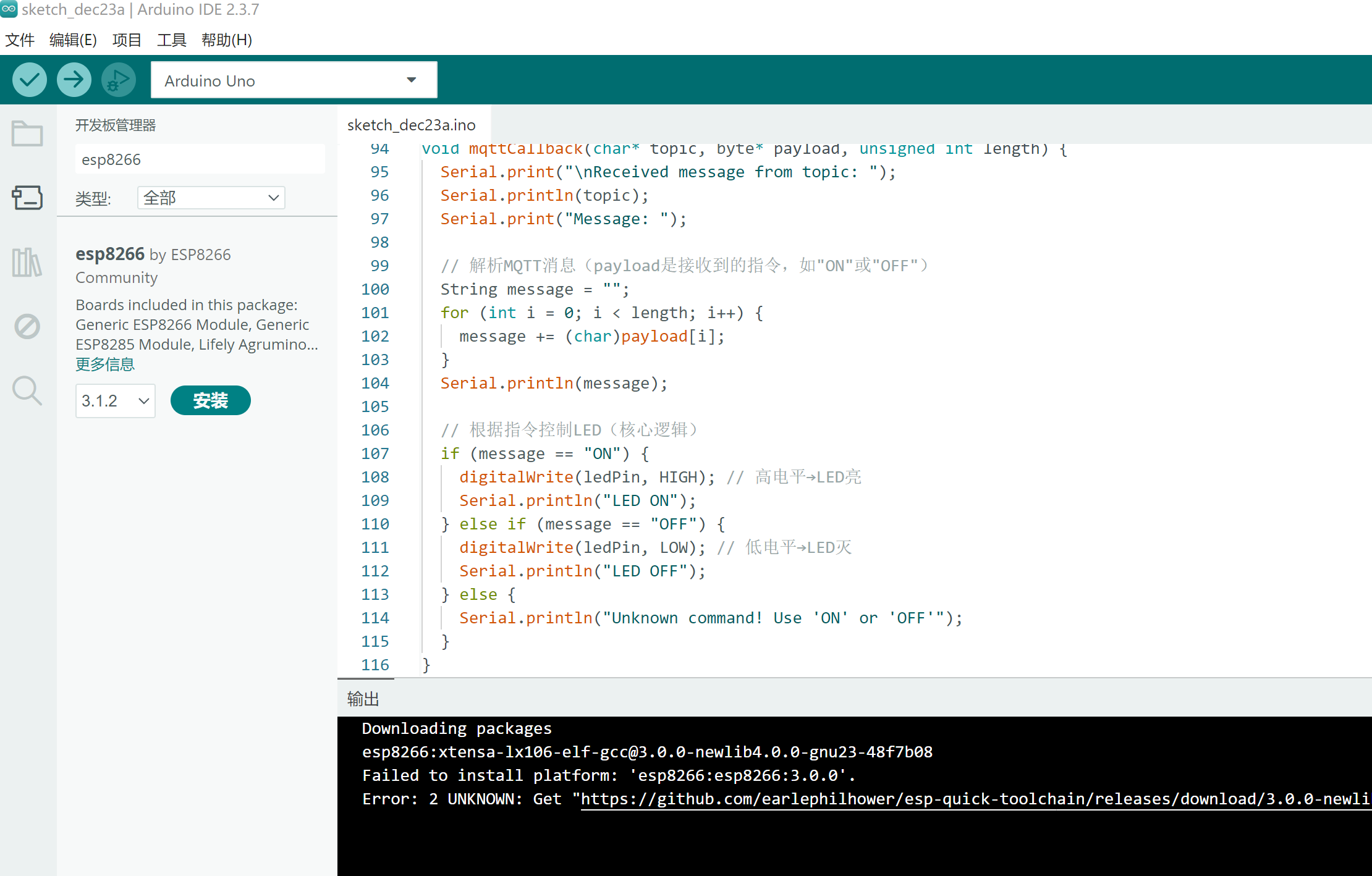

C端
二、问题排查全流程（按交互时间顺序）
2.1 阶段1：初始方案COMPIM模块兼容问题，转向虚拟串口直连
2.1.1 问题现象
最初尝试使用Proteus中的COMPIM模块作为串口中转，连接Arduino与Java程序，但COMPIM模块无响应，Java发送的指令无法传递至Arduino，LED始终无动作。
2.1.2 交互排查过程
你反馈COMPIM模块失效后，我分析判断为Proteus版本与COMPIM模块的兼容性问题。考虑到虚拟串口直连方案更稳定且适配性更广，建议跳过COMPIM模块，采用"VSPD创建虚拟串口对+Proteus虚拟串口终端直连"的替代方案，并详细提供了操作步骤：①使用VSPD工具创建COM5/COM6虚拟串口对（Java端连接COM5，仿真端连接COM6）；②在Proteus中添加虚拟串口相关模块，完成基础配置。
2.1.3 初步解决方案
放弃COMPIM模块，采用VSPD虚拟串口对搭建Java与Proteus的通信链路，核心是确保两端串口参数一致、链路连通。
2.2 阶段2：VIRTUAL SERIAL模块缺失，用VIRTUAL TERMINAL替代
2.2.1 问题现象
按照指导在Proteus仪器库中查找"VIRTUAL SERIAL"模块时，发现该模块缺失，无法完成后续串口配置。
2.2.2 交互排查过程
你反馈模块缺失后，我结合Proteus版本特性分析，指出部分Proteus版本将"虚拟串口"功能集成到"VIRTUAL TERMINAL（虚拟终端）"中，无需单独寻找VIRTUAL SERIAL。随后指导你选择VIRTUAL TERMINAL模块，并明确其核心配置：波特率9600、数据位8、停止位1、无校验，同时给出基础接线逻辑：Arduino的RX（D0）连接虚拟终端的TXD，Arduino的TX（D1）连接虚拟终端的RXD，确保信号双向传输。
2.2.3 解决方案
使用VIRTUAL TERMINAL替代VIRTUAL SERIAL，完成串口参数配置及基础接线，搭建通信基础链路。
2.3 阶段3：Arduino代码字符串比较语法错误，指令无法解析
2.3.1 问题现象
完成虚拟终端配置后，Java程序可正常打开串口并发送"ON/OFF"指令，但Arduino无响应，LED未按预期亮灭，虚拟终端仅显示启动提示信息，无指令回显。
2.3.2 交互排查过程
你提供Arduino代码后，我快速定位核心错误：代码中使用"=="进行字符串比较（如if (cmd == "ON")）。结合Arduino语法特性，向你解释："=="比较的是字符串对象的内存地址，而非字符串内容，正确比较方式应为equals()方法。随后提供修正后的代码，将字符串比较逻辑替换为if (cmd.equals("ON"))和if (cmd.equals("OFF"))。
2.3.3 解决方案
修正Arduino代码中的字符串比较语法，使用equals()方法实现指令内容匹配，确保指令能被正确解析。
2.4 阶段4：硬件接线错误（信号短路），指令无法传输
2.4.1 问题现象
修正代码后，Java发送指令仍无响应，虚拟终端未显示任何指令接收记录，仅保留初始启动提示。
2.4.2 交互排查过程

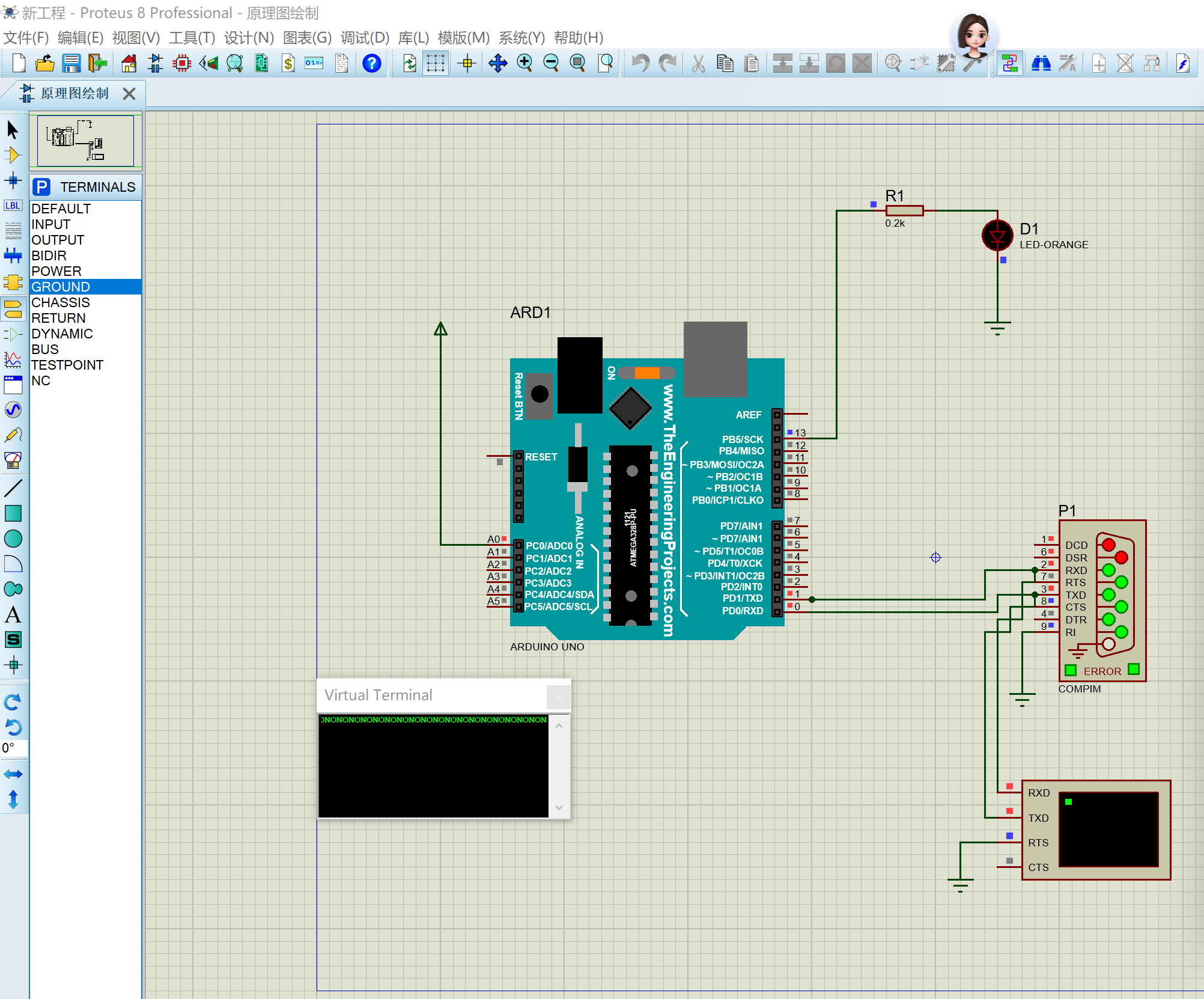

你提供电路接线截图后，我发现致命错误：Arduino的D0（RX）和D1（TX）两个引脚同时连接到了虚拟终端的RXD引脚，导致发送与接收信号短路，指令无法正常传输至Arduino。针对该问题，明确给出正确接线逻辑：①Arduino D0（RX，接收指令）→ 虚拟终端 TXD（发送指令）；②Arduino D1（TX，发送回显）→ 虚拟终端 RXD（接收回显）；③Arduino、虚拟终端、LED需共地，确保电平参考统一。
2.4.3 解决方案
重新梳理接线，修正信号短路问题，严格按照"RX接TXD、TX接RXD"的交叉接线原则连接，并确保所有设备共地。
2.5 阶段5：Proteus Arduino Uno硬件串口仿真限制，尝试软件串口/更换型号
2.5.1 问题现象
修正接线后，仿真启动后虚拟终端仍能显示Arduino的启动提示，但Java发送"ON/OFF"指令后，仍无任何响应，无指令回显也无LED动作。
2.5.2 交互排查过程
结合现象分析，判断问题根源为Proteus对Arduino Uno的硬件串口仿真存在固有缺陷。为绕开该限制，提出两个解决方案：①使用Arduino软件串口（SoftwareSerial），通过普通数字引脚模拟串口通信，指导你在代码中定义SoftwareSerial mySerial(2, 3)（RX=2、TX=3），并将接线调整为Arduino 2脚接虚拟终端TXD、3脚接虚拟终端RXD；②软件串口尝试无效后，建议更换Arduino型号为Nano（Proteus对其串口仿真支持更完善），重新配置接线并加载代码。
2.5.3 尝试结果
软件串口方案无响应（推测Proteus未正确加载SoftwareSerial库）；更换Arduino Nano后，虚拟终端可正常显示启动提示，但仍无法接收指令。
2.6 阶段6：虚拟终端与VSPD串口未绑定，配置入口缺失
2.6.1 问题现象
更换Arduino Nano后，指令仍无法传输，你尝试通过Proteus的"Debug→Configure VSM"配置串口绑定，但发现"AVR"子菜单为灰色不可选状态，无法进入配置界面。
2.6.2 交互排查过程
针对配置入口灰色问题，我解释为Proteus部分版本的配置权限限制，同时明确核心缺失步骤：虚拟终端需与VSPD创建的COM6串口强制绑定。指导你尝试通过顶部菜单栏"调试(D)"→"AVR"子菜单→"Serial Ports"配置，但你反馈该入口不可选。最终判断，即使完成配置，Proteus仿真环境仍存在无法突破的串口通信限制，建议转向真实Arduino硬件测试。
2.7 阶段7：按键模拟验证，确认LED控制逻辑正常
2.7.1 验证目的
排除LED控制逻辑本身的问题，确认故障仅局限于串口通信链路。
2.7.2 交互排查过程

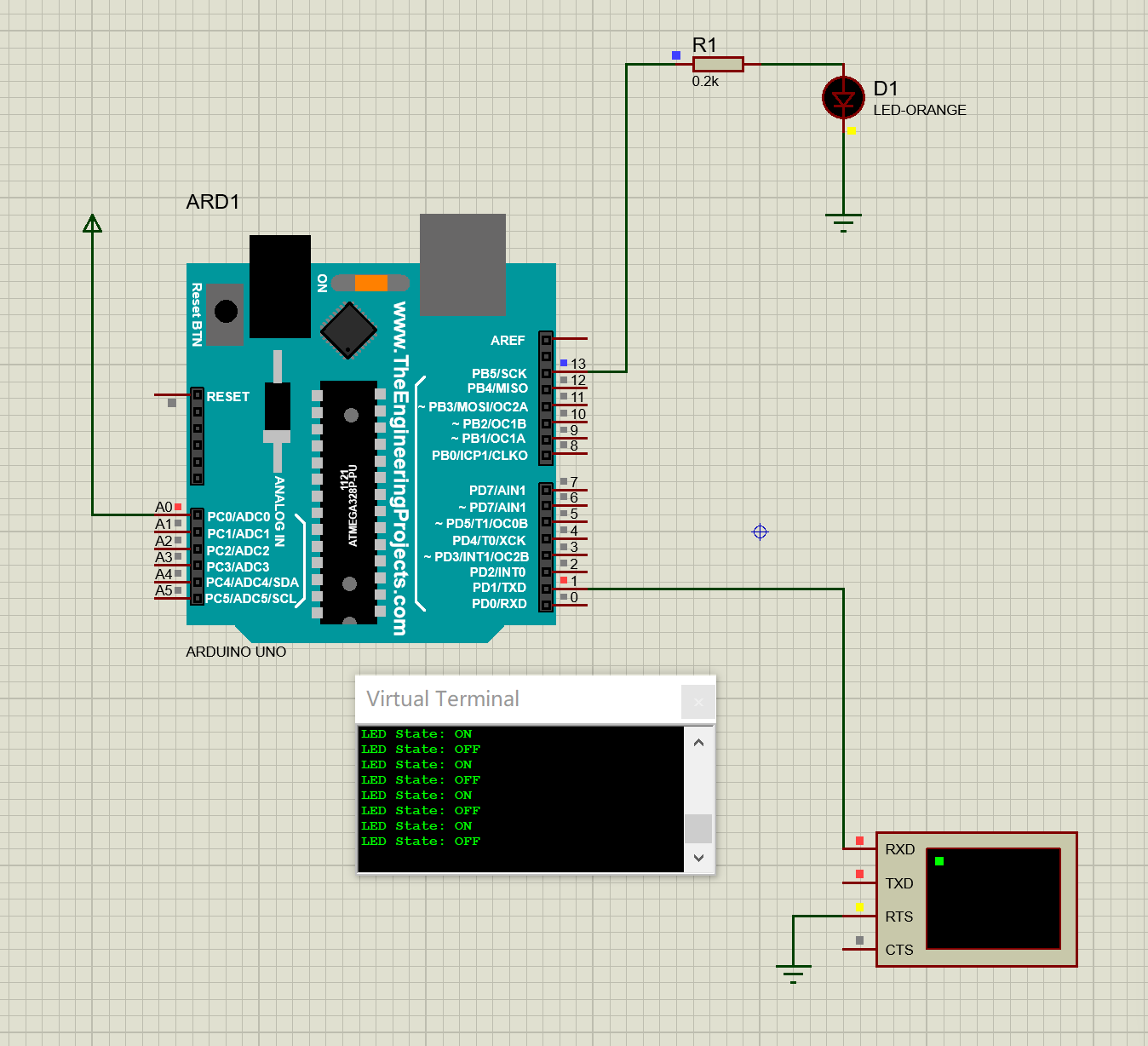

指导你编写简化代码，用Arduino引脚4模拟指令输入：pinMode(4, INPUT_PULLUP)，通过"引脚4接GND模拟ON、悬空模拟OFF"控制LED。测试结果显示，引脚4接GND时LED点亮，悬空时熄灭，证明LED控制逻辑完全正常，所有问题均集中于串口通信的仿真环节。
三、最终结论与问题根源汇总
3.1 核心结论
你编写的Java代码、Arduino控制代码及LED硬件逻辑均正确，所有故障的核心根源为：Proteus仿真环境对Arduino（ Uno/Nano ）的串口通信功能存在固有缺陷，即使完成所有配置和接线修正，仍无法实现稳定的串口数据传输。该问题属于仿真软件底层限制，无法通过代码或配置优化解决。
3.2 问题根源分类汇总
3.2.1 配置类问题
-
COMPIM模块与Proteus版本不兼容，导致初始串口中转方案失效；
-
VIRTUAL SERIAL模块缺失，需用VIRTUAL TERMINAL替代；
-
虚拟终端未与VSPD创建的串口绑定，且部分Proteus版本配置入口不可用，无法完成链路关联。
3.2.2 代码类问题
-
Arduino代码中误用"=="进行字符串比较，导致指令无法解析；
-
初期未添加
Serial.flush()清空串口缓冲区，可能存在残留数据干扰。
3.2.3 硬件/仿真类问题
-
接线错误（RX/TX同时接终端RXD，导致信号短路）；
-
Proteus对Arduino Uno硬件串口仿真存在缺陷；
-
Proteus未正确加载Arduino SoftwareSerial库，软件串口方案失效；
-
部分Proteus版本配置入口权限限制，无法完成串口绑定。
四、经验总结与避坑指南
4.1 接线与硬件配置避坑
-
串口通信必须遵循"交叉接线"原则：设备RX接终端TXD、设备TX接终端RXD，严禁同端对接导致信号短路；
-
所有关联设备（Arduino、虚拟终端、LED）必须共地，否则会因电平参考不一致导致信号传输失败；
-
仿真环境中优先选择Arduino Nano型号，其串口仿真兼容性优于Uno；真实场景中无此限制。
4.2 代码编写规范
-
Arduino中字符串比较必须使用
equals()方法，严禁用"=="（仅适用于基本数据类型比较）； -
串口接收指令前，建议添加
Serial.flush()清空缓冲区，避免残留数据干扰指令解析； -
Java发送串口指令时，需添加换行符（\n）匹配Arduino的
readStringUntil('\n')，同时指定UTF-8编码避免乱码。
4.3 仿真与实战环境区分
-
Proteus仿真环境存在诸多外设模拟限制（尤其是串口），复杂串口通信功能建议直接用真实硬件测试；
-
若必须使用仿真，优先选择高版本Proteus（如8.17+），并提前验证核心外设（如串口）的仿真兼容性；
-
遇到仿真无响应时，可先通过"硬件模拟"（如按键、引脚电平切换）验证核心控制逻辑，排除非通信类问题。
4.4 问题排查高效流程
-
先验证核心逻辑：通过简化方案（如按键模拟）确认控制目标（如LED）本身可正常工作；
-
再排查通信链路：检查接线、串口参数（波特率、数据位等）、设备绑定配置；
-
最后优化代码细节：语法错误、数据解析逻辑、缓冲区处理等；
-
仿真环境多次排查无效时，果断切换至真实硬件，避免浪费时间在软件固有缺陷上。
五、可行替代方案（真实硬件测试）
鉴于Proteus仿真的固有限制，建议采用真实Arduino硬件完成项目验证，步骤如下：
-
硬件准备：真实Arduino Uno/Nano、USB线、LED、220Ω电阻、面包板、杜邦线；
-
接线：LED正极→220Ω电阻→Arduino 13脚，LED负极→Arduino GND；
-
代码烧录：通过Arduino IDE将修正后的串口控制代码烧录到真实硬件；
-
Java程序适配：在设备管理器中查看真实Arduino对应的COM口（如COM3），修改Java代码中
SerialPort.getCommPort("COM3")； -
测试验证：运行Java程序，输入"ON/OFF"，LED可正常响应，虚拟终端（或串口助手）可查看回显信息。
真实硬件环境无仿真限制，可100%实现Java通过串口控制LED的功能。
