光的偏振基础理论
偏振态核心分类

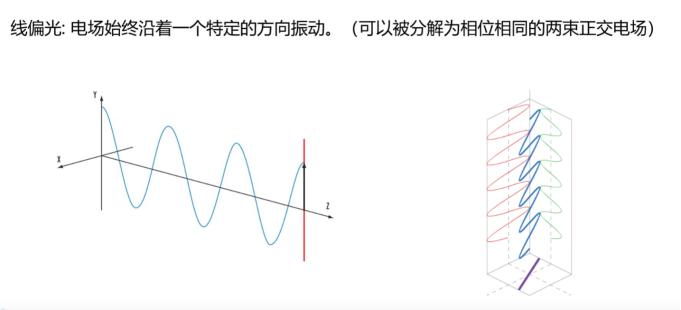

- 线偏光：电场振动方向固定，可拆解为相位一致的两束正交电场。

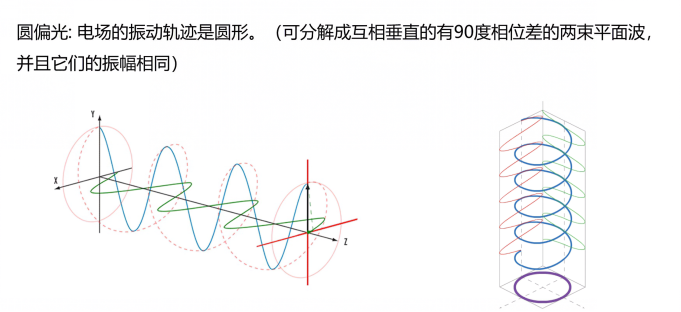

- 圆偏光：电场振动轨迹呈圆形，由振幅相等、相位差 90° 的两束垂直平面波叠加而成。

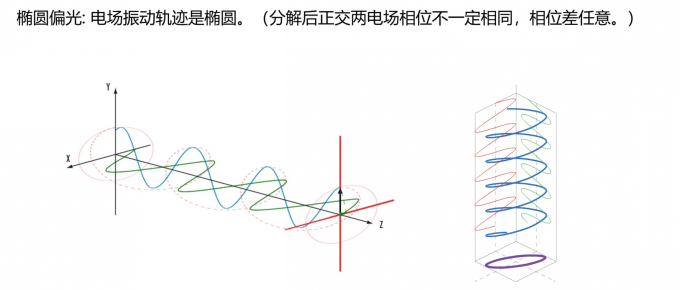

- 椭圆偏光：电场振动轨迹为椭圆，正交电场的相位差无固定值，是最普遍的偏振态。
偏振态表征体系

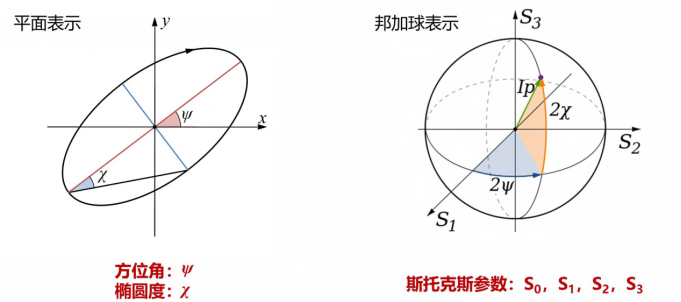

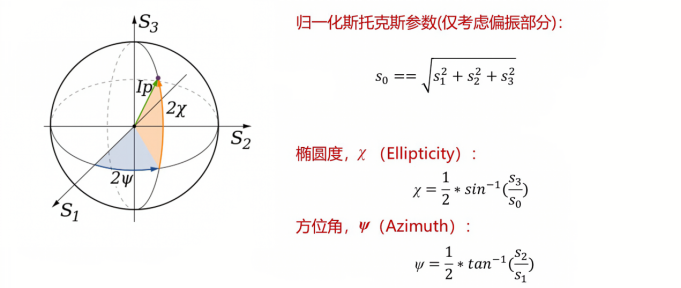

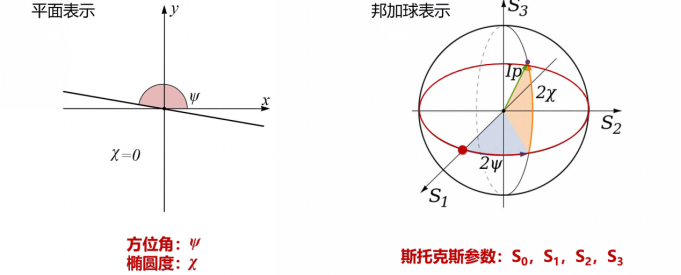

- 关键参数：方位角（ψ）描述偏振方向，椭圆度（χ）反映振动轨迹偏离圆形的程度。

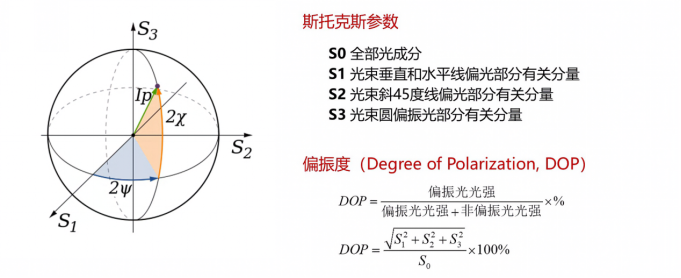

- 斯托克斯参数集：S₀（总光强）、S₁（垂直线偏 - 水平线偏分量差）、S₂（45° 线偏 - 135° 线偏分量差）、S₃（右旋圆偏 - 左旋圆偏分量差），完整描述偏振特性。
- 偏振度（DOP）：量化光束中偏振成分占总光强的比例，是偏振特性的核心评价指标。
- 平面表示；邦加球表示。
偏振调控核心器件

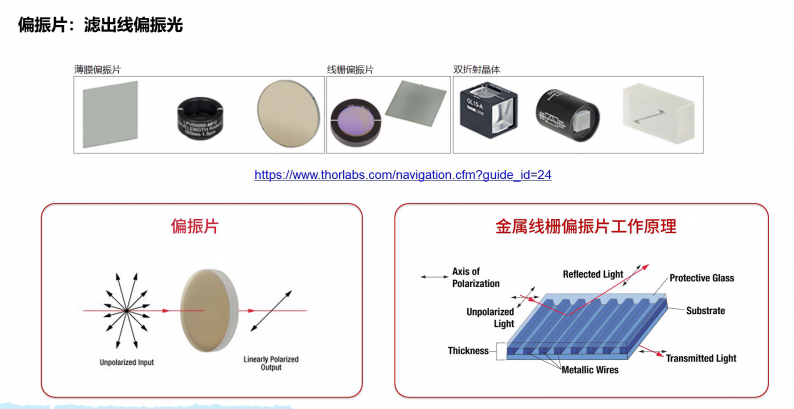

偏振片
-
功能定位：筛选特定方向的线偏光，核心类型包括薄膜偏振片、线栅偏振片、双折射晶体偏振片。
-
关键性能参数

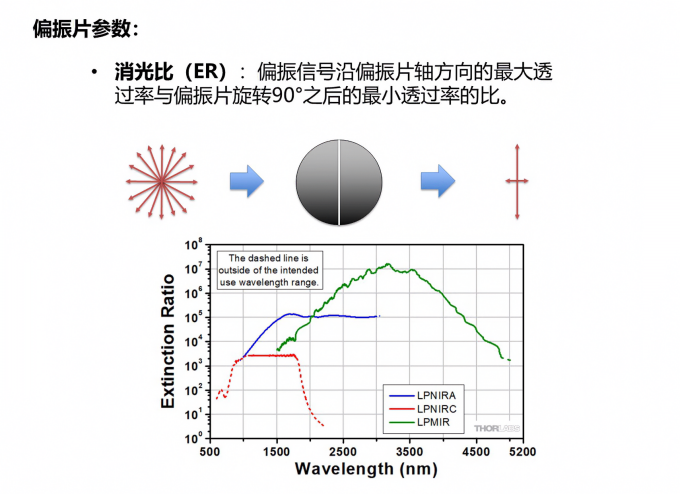

消光比（ER）：偏振轴方向最大透过率与正交方向最小透过率的比值，直接决定偏振筛选效果。
透过率：偏振轴方向的透光效率，镀增透膜可显著提升。
损伤阈值：区分 Pass（允许通过）和 Block（阻挡）状态，表征承受激光功率 / 能量密度的极限。
辅助参数：波前误差（光束透过前后的波前畸变）、平行度（前后表面平行程度）、偏振轴标记（白线或点标识）。
- 主流类型性能对比
| 偏振片类型 | 线栅 | 薄膜 | 晶体 |
| 消光比 | 10:1~10000:1 | 1000:1~100000:1 | 100000:1 |
| 波长适用范围 | 紫外～中红外 （波长越长，ER 越高） | 365nm~5000nm （每片覆盖不宽） | 350nm~ 近红外 |
| 透过率 | 70%~90% | 60%~90% | 90%（增透膜优化） |
| 损伤阈值 | 高 | 低 | 较高 |
| 物理尺寸 | 薄 | 薄 | 厚 |

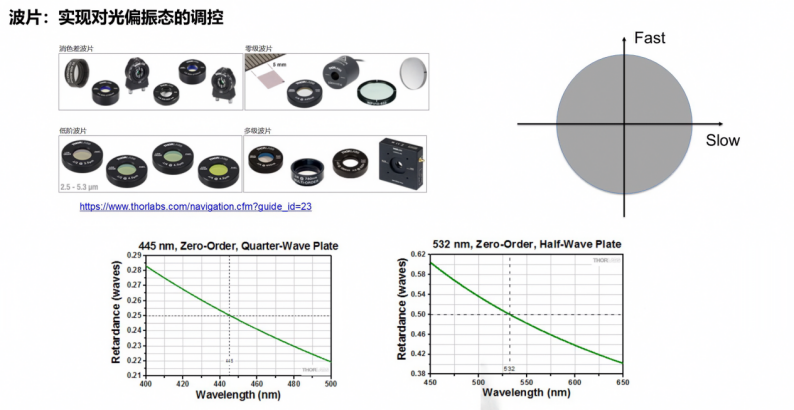

波片
-
核心功能：调控光的偏振态，通过改变光束相位延迟实现偏振态转换。
-
主要类型：消色差波片、零级波片、低阶波片、多级波片，适配不同波长与精度需求。
-
典型应用场景

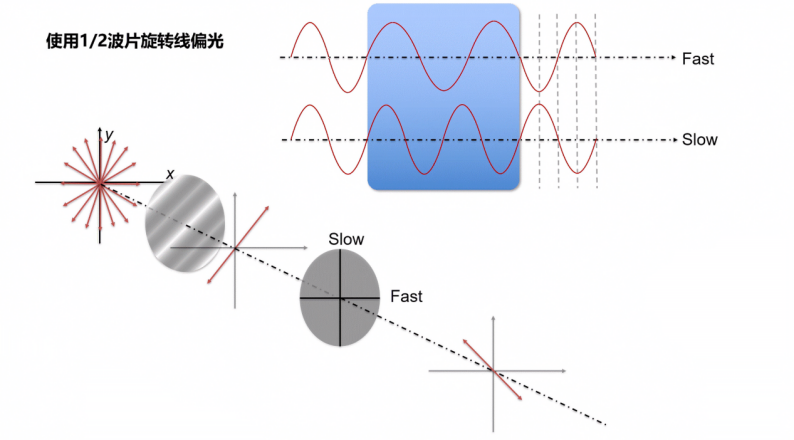

**1/2 波片：**旋转线偏光的振动方向，不改变偏振态类型。

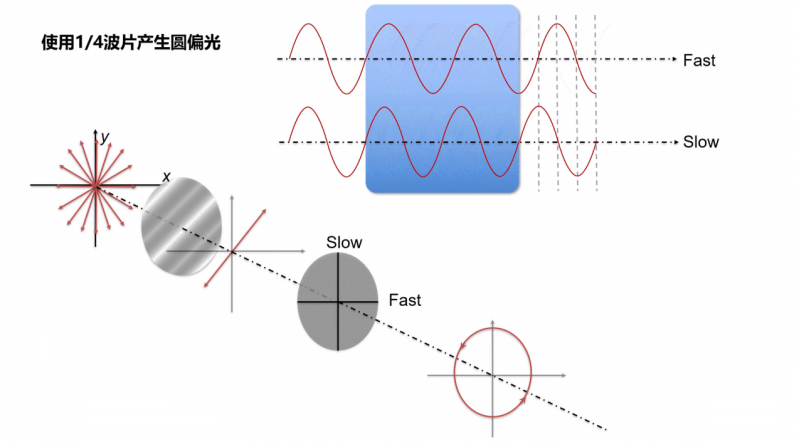

**1/4 波片：**将线偏光转换为圆偏光，或反之，是偏振态转换的核心器件。

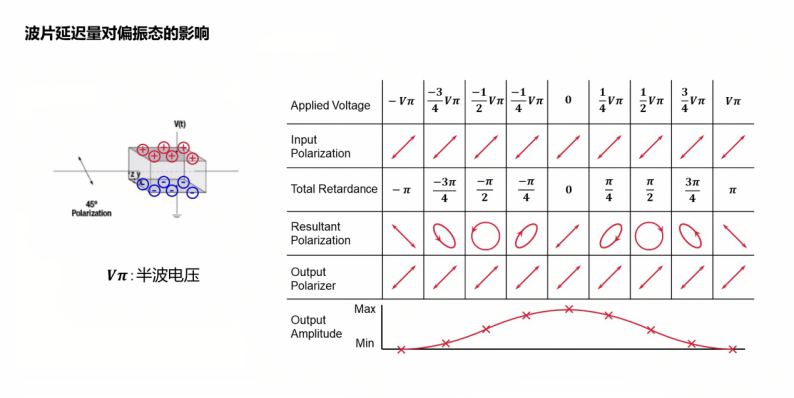

- 关键参数：延迟量（决定偏振态转换效果）、半波电压（VT），影响调控精度与效率。

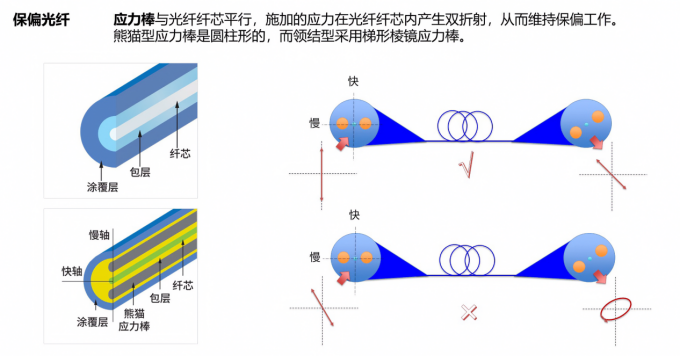

保偏光纤
-
工作原理：通过应力棒（熊猫型为圆柱形，领结型为梯形棱镜）施加定向应力，在纤芯内形成双折射效应，维持入射光的偏振态稳定。
-
结构组成：纤芯（信号传输核心）、包层（光约束层）、涂覆层（保护与绝缘），含明确的快轴与慢轴标识。
光隔离器
-
用于单向传输光信号、隔离反向光，避免反向光对光源（如激光器）的稳定性造成干扰，是光学系统中控制光传输方向的关键器件。
-

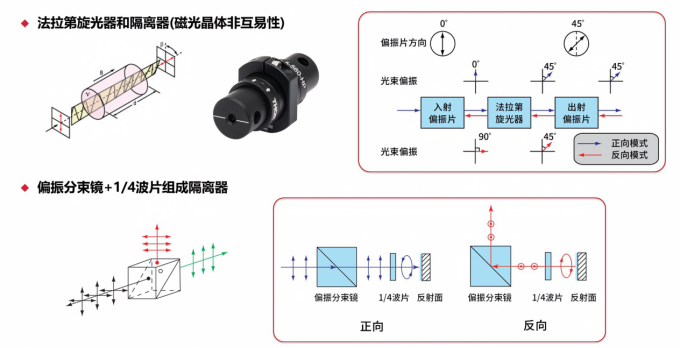

两种光隔离器的实现方案
法拉第旋光器 + 偏振片组合
核心元件：法拉第旋光器（利用磁光晶体的非互易性，使光的偏振方向旋转固定角度，如 90°）、偏振片
正向模式：入射偏振片→法拉第旋光器（偏振方向旋转 90°）→出射偏振片（与旋转后的偏振方向匹配，光可通过）
反向模式：反向光经出射偏振片→法拉第旋光器（偏振方向继续旋转 90°，总旋转 180°）→入射偏振片（与偏振方向垂直，光被阻挡）
偏振分束镜 + 1/4 波片组合
核心元件：偏振分束镜（PBS）、1/4 波片、反射镜
正向：线偏振光经偏振分束镜→1/4 波片（转为圆偏振光）→反射镜反射后再次通过 1/4 波片（转回线偏振光，但偏振方向垂直于入射态）→偏振分束镜（与初始偏振方向垂直，可通过）
反向：反向光经偏振分束镜→1/4 波片→反射镜→再次通过 1/4 波片后，偏振方向与正向入射态平行→被偏振分束镜反射隔离
- 光隔离器的应用场景：1.激光系统：保护激光器免受反向光干扰，提升输出稳定性；2.光纤通信：减少光路中反射信号对发射端的影响；3.光学测试：避免测试设备的反射光干扰被测器件
偏振技术

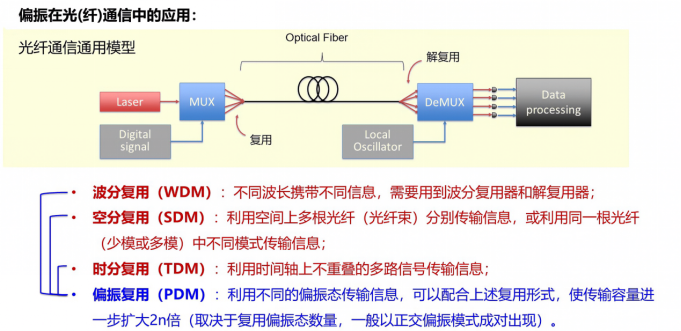

光纤通信中的复用技术
- 波分复用（WDM）：利用不同波长承载独立信息，需复用器与解复用器配合，提升传输带宽。
- 空分复用（SDM）：通过多根光纤或单根光纤的不同模式传输信息，拓展传输通道。
- 时分复用（TDM）：基于时间轴分割实现多路信号并行传输，提高时间资源利用率。
- 偏振复用（PDM）：利用正交偏振态传输信息，可与其他复用技术结合，使传输容量扩大 2n 倍（n 为偏振态对数）。
偏振相关器件的性能影响

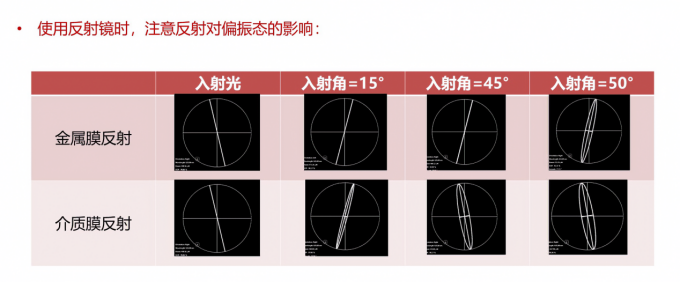

- 反射镜：反射对偏振态的影响与入射角相关（15°、45°、50° 差异显著），金属膜与介质膜反射特性不同。

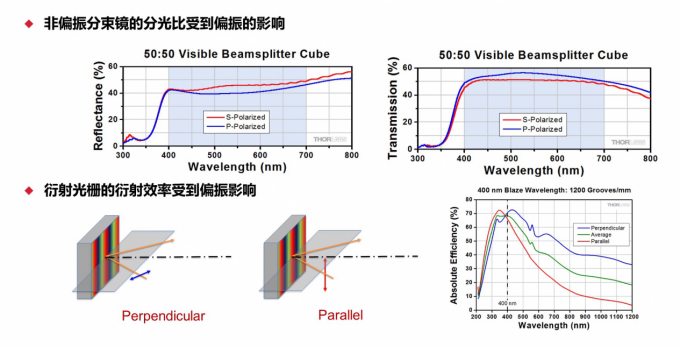

- 非偏振分束镜：分光比受偏振态（S 偏振、P 偏振）影响，需根据偏振特性优化使用场景。
- 衍射光栅：衍射效率依赖偏振方向（平行 / 垂直），波长与偏振态共同决定衍射效果。

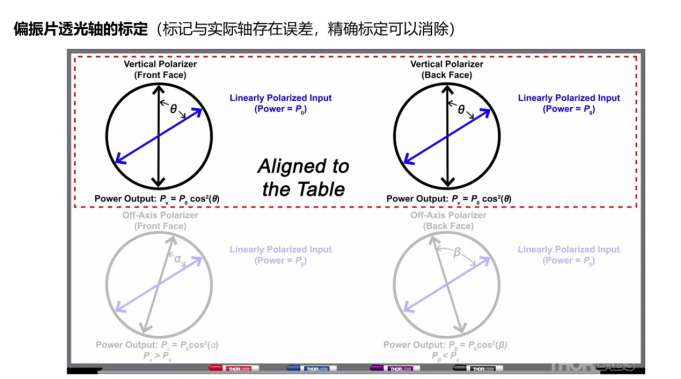

偏振片标定方法
- 误差来源：偏振片标记轴与实际偏振轴存在偏差，需通过标定消除。
- 标定原理：依据马吕斯定律，通过测量输入输出光功率，计算实际偏振轴方向，确保测量准确性。
光功率 / 能量测量系统

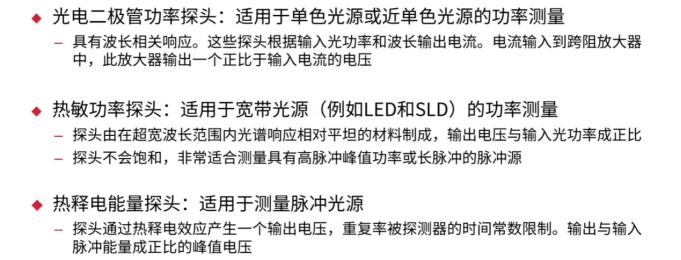

探测器类型及工作原理
| 探测器类型 | 核心工作机制 | 核心特性 |

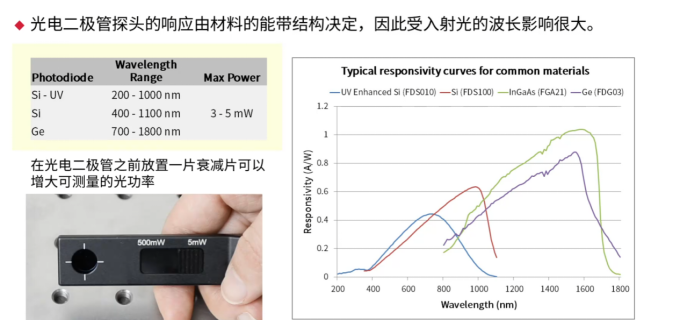

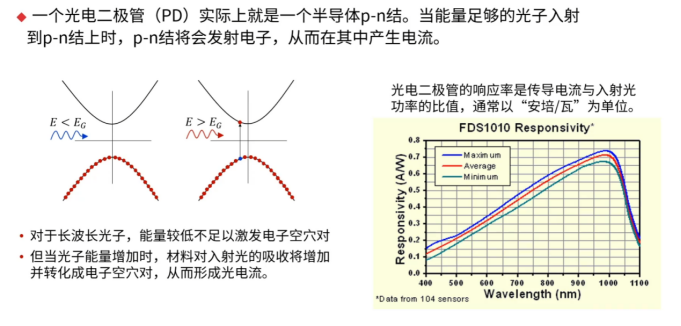

| 光电二极管（PD） | 半导体 p - n 结受光子激发产生电子 - 空穴对，形成光电流 | 响应率（A/W）与波长强相关，依赖材料能带结构，响应速度快 |

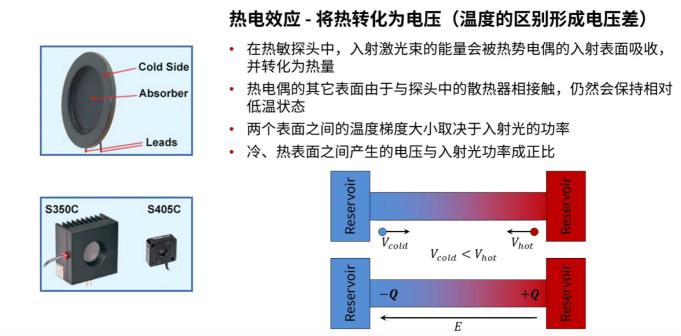

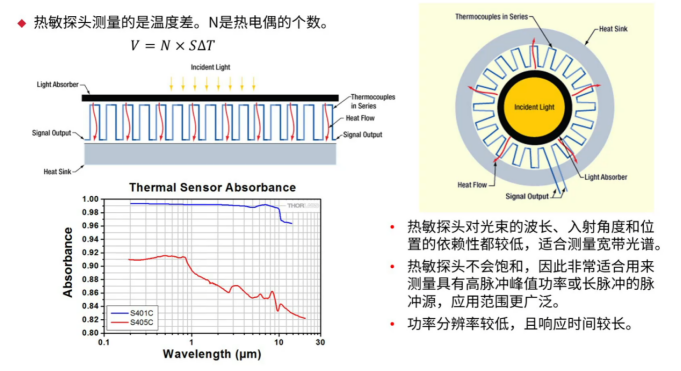

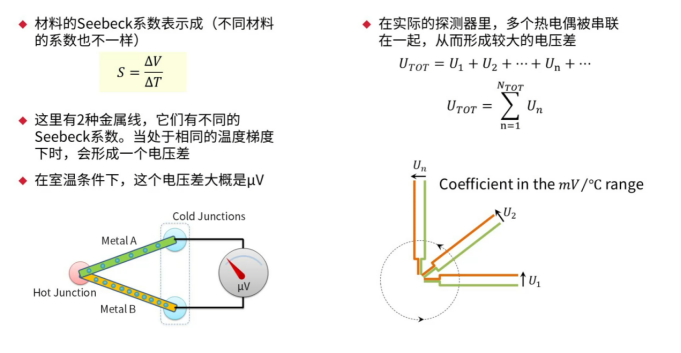

| 热敏探头 | 基于热电效应，温度差转化为电压差 | 对波长、入射角、位置依赖性低，无饱和现象，适配宽带/高脉冲功率测量，响应时间长 |

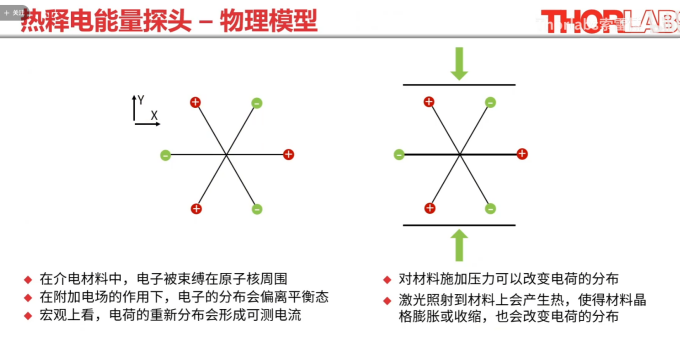

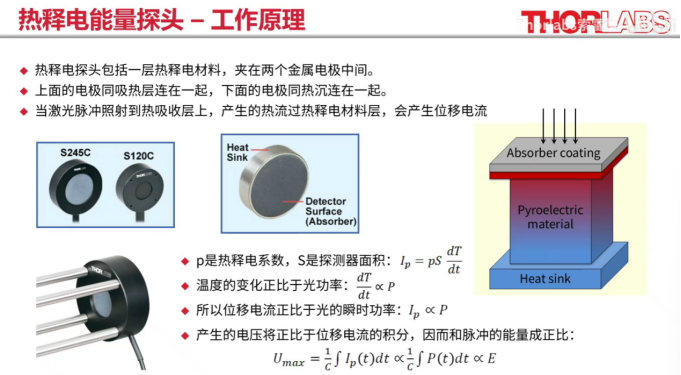

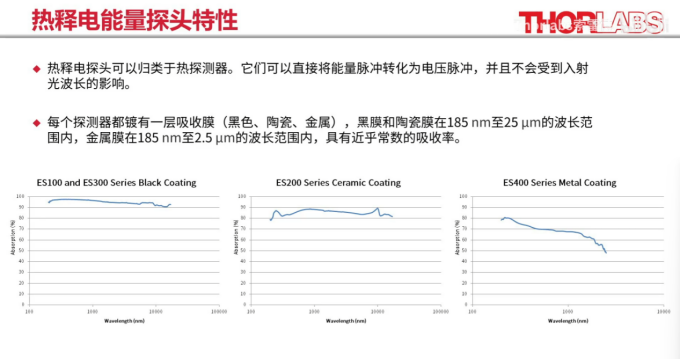

| 热释电能量探头 | 激光加热导致介电材料电荷重分布，产生位移电流 | 能量脉冲直接转换为电压脉冲，波长不敏感，需搭配吸收膜（黑膜 / 陶瓷 / 金属膜） |
探测器材料与波长适配
| 材料类型 | 波长适用范围 | 典型应用场景 |
| Si（含 UV 增强型） | 200~1100nm | 通用功率测量、显微镜样品平面功率检测 |
| Ge | 700~1800nm | 近红外波段功率测量 |
| InGaAs | 800~1700nm | 光纤通信功率测量、红外光功率检测 |
| MCT（HgCdTe） | 2900~5500nm | 中红外波段功率测量 |

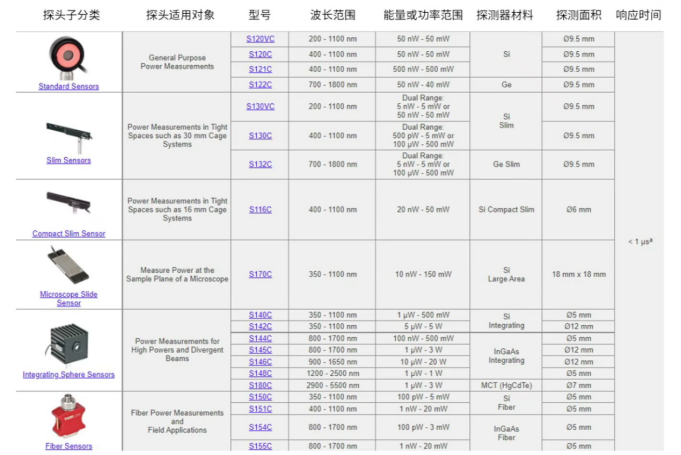

探头分类
- 通用型探头（如 S120C、S121C）：适用于常规自由空间功率测量，波长覆盖 400~1100nm，功率范围 50nW~500mW。

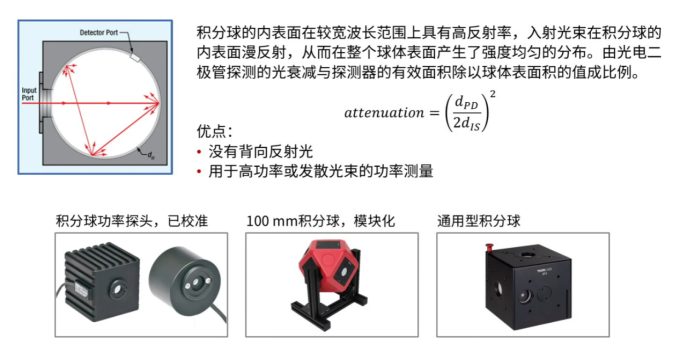

- 特殊场景探头：超薄型（S130C、S132C）：适配 30mm 笼式系统等狭小空间，支持双量程测量。紧凑型超薄型（S116C）：专为 16mm 笼式系统设计，探测面积 6mm。大面积型（S170C）：18mm×18mm 探测面积，适配显微镜样品平面测量。积分球传感器（S140C、S145C）：无背向反射光，适配高功率、发散光束测量。光纤传感器（S150C、S155C）：针对光纤功率测量与现场应用，波长覆盖 350~1700nm。
探头的常用关键参数
波长范围：限定探头能有效测量的光波长区间，需与待测光源波长匹配（如 Si 探头适配 200~1100nm）
分辨率：探头可区分的最小功率 / 能量变化量，决定测量的精细程度
测量不确定性：测量结果与真实值的偏差范围，反映测量精度
光功率范围：探头可准确测量的连续光功率区间，需覆盖待测光功率量级

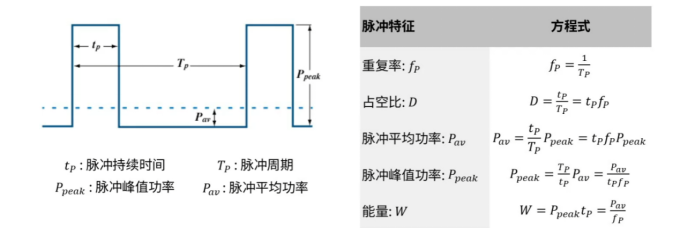

光能量范围：针对脉冲光源的能量测量区间，适配脉冲光场景
最大平均功率密度：单位面积可承受的最大连续光功率，避免光斑过密损坏探头
最大脉冲能量：单个脉冲可承受的最大能量，脉冲光源需低于此值
最大脉冲能量密度：单位面积可承受的最大脉冲能量，与光斑尺寸共同决定安全阈值
最大功率密度（2 分钟内）：2 分钟可承受的最大功率密度，属于短时过载阈值
最大功率密度：长期稳定工作的最大功率密度，日常使用需低于此值
最大平均功率：探头可长期承受的最大连续光功率，是核心安全指标之一
注意事项

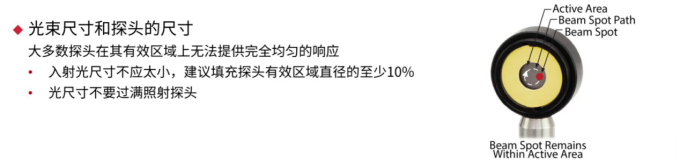

- 光束匹配：入射光尺寸需填充探头有效区域直径的 10% 以上，且不超出有效区域，避免测量偏差。

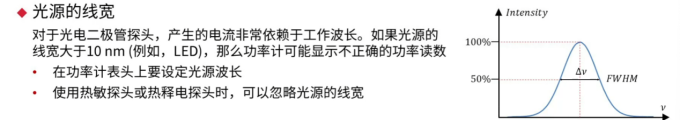

- 光源适配：光电二极管探头对波长敏感，LED 等线宽 > 10nm 的光源需在功率计上设定对应波长；热敏 / 热释电探头可忽略线宽影响。
- 环境干扰控制
- 背向反射：倾斜探头或使用积分球探头，防止反射光影响激光器稳定性。
- 环境光 / 杂散光：采用遮光材料或套筒，测量前进行功率计归零。
- 温度与气流：探头需预热 10 分钟达到热平衡，隔绝气流，避免温度波动影响测量精度。
- 噪声抑制：热释电探头需用绝缘接杆转接，固定线缆减少干扰；长期测量需保持环境光稳定，遮蔽外部光源。
