基于Qt+VTK实现的CT/MR影像浏览工具，支持体渲染及体模型剪裁

软件概述

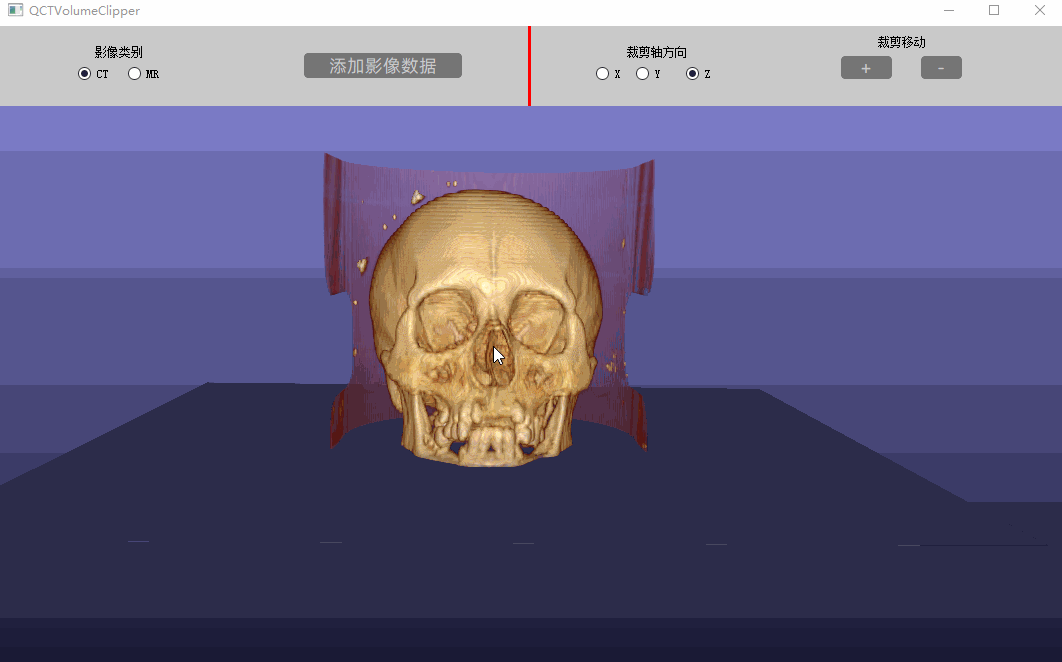

1）基于Qt+VTK开发，可用来浏览病人CT/MR影像。

2）支持导入CT或MR的DICOM格式文件，用户可以从医院直接拷贝相关的CT影像文件夹。

3）以体渲染的方式读取并3D展示CT/MR影像效果；

4）允许多个轴方向动态调节裁剪渲染模型，方便查看影像内部的细节。

一、体渲染基础概念

1.1 什么是体渲染？

体渲染是一种直接可视化三维标量场数据的技术，它不像传统表面渲染那样只显示物体边界，而是将整个三维数据体看作半透明介质，通过模拟光线在介质中传播的过程来生成图像。

1.2 核心特点：

内部可视化：能够同时显示物体的表面和内部结构
透明度映射：通过不透明度函数控制不同组织的可见性
直接数据渲染：无需提取等值面，直接操作体数据
信息完整保留：保留所有数据细节，适合医学影像分析

二、体渲染技术原理

2.1 光线投射算法 (Ray Casting)

这是体渲染最经典、最精确的算法，其基本流程如下：

光线生成：

从每个像素向场景发射一条虚拟光线
计算光线与体数据包围盒的交点

步进采样：

沿光线方向等间距采样
每个采样点通过三线性插值获取标量值

传递函数应用：

将标量值映射为颜色和不透明度
颜色传递函数：标量值 → RGB颜色
不透明度传递函数：标量值 → 透明度（α值）

合成渲染：

使用从前到后或从后到前的合成公式
将每个采样点的贡献累积到最终像素颜色
常用合成公式：C_out = C_in + (1 - α_in) * C_sample * α_sample

2.2 传递函数 (Transfer Function)

传递函数是体渲染的灵魂，它决定了如何将原始数据值映射到视觉属性：

颜色传递函数：

将标量值映射到颜色空间
医学影像中：空气→黑色，骨骼→白色，软组织→肉色

不透明度传递函数：

控制不同组织的透明度
决定哪些结构可见、哪些半透明、哪些透明

梯度传递函数：

基于数据梯度调整不透明度
用于增强边界和表面特征

三、核心功能代码

3.1 读取DICOM序列

cpp 复制代码

 vtkSmartPointer<vtkDICOMImageReader> dicomReader =
        vtkSmartPointer<vtkDICOMImageReader>::New();

    // 设置DICOM目录
    dicomReader->SetDirectoryName(dicomDirectory.c_str());

    // 重要：设置数据读取方式
    dicomReader->FileLowerLeftOn();  // DICOM标准坐标系

    // 执行读取
    dicomReader->Update();

    // 获取图像数据
    vtkImageData* rawImageData = dicomReader->GetOutput();

3.2 创建体渲染对象

cpp 复制代码

 // 创建GPU体渲染映射器（需要支持OpenGL 2.0+）
    vtkNew<vtkOpenGLGPUVolumeRayCastMapper> volumeMapper;
    volumeMapper->SetInputData(m_volumeData);

    // 设置渲染质量
    volumeMapper->SetSampleDistance(0.5);           // 采样距离（越小质量越高）
    volumeMapper->SetAutoAdjustSampleDistances(0);  // 关闭自动调整
    volumeMapper->SetBlendModeToComposite();        // 混合模式：复合

    // 设置医学CT/MR传递函数
    setupMedicalTransferFunctions(volumeProperty);

    // 创建体对象
    vtkNew<vtkVolume> m_volumeObject;
    m_volumeObject->SetMapper(volumeMapper);
    m_volumeObject->SetProperty(volumeProperty);

3.3 体渲染裁剪切面

cpp 复制代码

    vtkNew<vtkPlane> plane;
	plane->SetOrigin(m_ptcenter[0], m_ptcenter[1], m_ptcenter[2]);
    plane->SetNormal(-1, 0, 0);
    volumeMapper->AddClippingPlane(plane);

四、源码下载
