任务管理--FreeRTOS

来源：

https://rtos.100ask.net/zh/FreeRTOS/simulator/chapter3.html

1 基本概念

对于整个单片机程序，我们称之为application，应用程序。

使用FreeRTOS时，我们可以在application中创建多个任务(task)，有些文档把任务也称为线程(thread)。

以日常生活为例，比如这个母亲要同时做两件事：

喂饭：这是一个任务
回信息：这是另一个任务

这可以引入很多概念：

任务状态(State)：
- 当前正在喂饭，它是running状态；另一个"回信息"的任务就是"not running"状态
- "not running"状态还可以细分：
  - ready：就绪，随时可以运行
  - blocked：阻塞，卡住了，母亲在等待同事回信息
  - suspended：挂起，同事废话太多，不管他了
优先级(Priority)
- 我工作生活兼顾：喂饭、回信息优先级一样，轮流做
- 我忙里偷闲：还有空闲任务，休息一下
- 厨房着火了，什么都别说了，先灭火：优先级更高
栈(Stack)
- 喂小孩时，我要记得上一口喂了米饭，这口要喂青菜了
- 回信息时，我要记得刚才聊的是啥
- 做不同的任务，这些细节不一样
- 对于人来说，当然是记在脑子里
- 对于程序，是记在栈里
- 每个任务有自己的栈
事件驱动
- 孩子吃饭太慢：先休息一会，等他咽下去了、等他提醒我了，再喂下一口
协助式调度(Co-operative Scheduling)
- 你在给同事回信息
  - 同事说：好了，你先去给小孩喂一口饭吧，你才能离开
  - 同事不放你走，即使孩子哭了你也不能走
- 你好不容易可以给孩子喂饭了
  - 孩子说：好了，妈妈你去处理一下工作吧，你才能离开
  - 孩子不放你走，即使同事连发信息你也不能走

任务创建与删除

什么是任务

在FreeRTOS中，任务就是一个函数，原型如下：

cpp 复制代码

void ATaskFunction( void *pvParameters );

要注意的是：

这个函数不能返回
同一个函数，可以用来创建多个任务；换句话说，多个任务可以运行同一个函数
函数内部，尽量使用局部变量：
- 每个任务都有自己的栈
- 每个任务运行这个函数时
  - 任务A的局部变量放在任务A的栈里、任务B的局部变量放在任务B的栈里
  - 不同任务的局部变量，有自己的副本
- 函数使用全局变量、静态变量的话
  - 只有一个副本：多个任务使用的是同一个副本
  - 要防止冲突(后续会讲)

下面是一个示例：

cpp 复制代码

void ATaskFunction( void *pvParameters )
{
	/* 对于不同的任务，局部变量放在任务的栈里，有各自的副本 */
	int32_t lVariableExample = 0;

    /* 任务函数通常实现为一个无限循环 */
	for( ;; )
	{
		/* 任务的代码 */
	}

    /* 如果程序从循环中退出，一定要使用vTaskDelete删除自己
     * NULL表示删除的是自己
     */
	vTaskDelete( NULL );

    /* 程序不会执行到这里, 如果执行到这里就出错了 */
}

创建任务

创建任务时使用的函数如下：

cpp 复制代码

BaseType_t xTaskCreate( TaskFunction_t pxTaskCode, // 函数指针, 任务函数
                        const char * const pcName, // 任务的名字
                        const configSTACK_DEPTH_TYPE usStackDepth, // 栈大小,单位为word,10表示40字节
                        void * const pvParameters, // 调用任务函数时传入的参数
                        UBaseType_t uxPriority,    // 优先级
                        TaskHandle_t * const pxCreatedTask ); // 任务句柄, 以后使用它来操作这个任务

参数说明：

示例1: 创建任务

代码为：FreeRTOS_01_create_task

使用2个函数分别创建2个任务。

任务1的代码：

cpp 复制代码

void vTask1( void *pvParameters )
{
	const char *pcTaskName = "T1 run\r\n";
	volatile uint32_t ul; /* volatile用来避免被优化掉 */

	/* 任务函数的主体一般都是无限循环 */
	for( ;; )
	{
		/* 打印任务1的信息 */
		printf( pcTaskName );

		/* 延迟一会(比较简单粗暴) */
		for( ul = 0; ul < mainDELAY_LOOP_COUNT; ul++ )
		{
		}
	}
}

任务2的代码：

cpp 复制代码

void vTask2( void *pvParameters )
{
	const char *pcTaskName = "T2 run\r\n";
	volatile uint32_t ul; /* volatile用来避免被优化掉 */

	/* 任务函数的主体一般都是无限循环 */
	for( ;; )
	{
		/* 打印任务1的信息 */
		printf( pcTaskName );

		/* 延迟一会(比较简单粗暴) */
		for( ul = 0; ul < mainDELAY_LOOP_COUNT; ul++ )
		{
		}
	}
}

main函数：

cpp 复制代码

int main( void )
{
	prvSetupHardware();

	xTaskCreate(vTask1, "Task 1", 1000, NULL, 1, NULL);
	xTaskCreate(vTask2, "Task 2", 1000, NULL, 1, NULL);

	/* 启动调度器 */
	vTaskStartScheduler();

	/* 如果程序运行到了这里就表示出错了, 一般是内存不足 */
	return 0;
}

运行结果如下：

注意：

task 2先运行！
要分析xTaskCreate的代码才能知道原因：更高优先级的、或者后面创建的任务先运行。

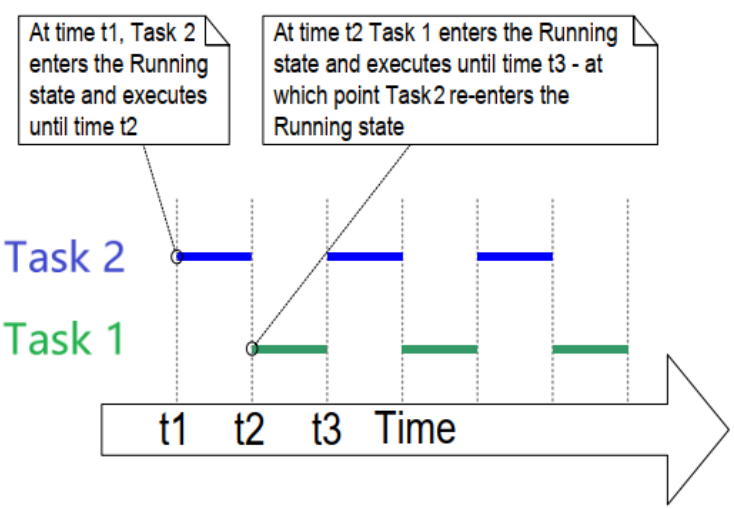

任务运行图：

在t1：Task2进入运行态，一直运行直到t2
在t2：Task1进入运行态，一直运行直到t3；在t3，Task2重新进入运行态

示例2: 使用任务参数

代码为：FreeRTOS_02_create_task_use_params

我们说过，多个任务可以使用同一个函数，怎么体现它们的差别？

栈不同
创建任务时可以传入不同的参数

我们创建2个任务，使用同一个函数，代码如下：

cpp 复制代码

void vTaskFunction( void *pvParameters )
{
	const char *pcTaskText = pvParameters;
	volatile uint32_t ul; /* volatile用来避免被优化掉 */

	/* 任务函数的主体一般都是无限循环 */
	for( ;; )
	{
		/* 打印任务的信息 */
		printf(pcTaskText);

		/* 延迟一会(比较简单粗暴) */
		for( ul = 0; ul < mainDELAY_LOOP_COUNT; ul++ )
		{
		}
	}
}

上述代码中的pcTaskText来自参数pvParameters，pvParameters来自哪里？创建任务时传入的。

代码如下：

使用xTaskCreate创建2个任务时，第4个参数就是pvParameters
不同的任务，pvParameters不一样

cpp 复制代码

static const char *pcTextForTask1 = "T1 run\r\n";
static const char *pcTextForTask2 = "T2 run\r\n";

int main( void )
{
	prvSetupHardware();

	xTaskCreate(vTaskFunction, "Task 1", 1000, (void *)pcTextForTask1, 1, NULL);
	xTaskCreate(vTaskFunction, "Task 2", 1000, (void *)pcTextForTask2, 1, NULL);

	/* 启动调度器 */
	vTaskStartScheduler();

	/* 如果程序运行到了这里就表示出错了, 一般是内存不足 */
	return 0;
}

任务的删除

删除任务时使用的函数如下：

cpp 复制代码

void vTaskDelete( TaskHandle_t xTaskToDelete );

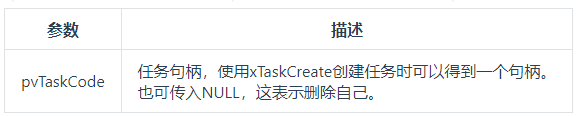

参数说明：

怎么删除任务？举个不好的例子：

自杀：vTaskDelete(NULL)
被杀：别的任务执行vTaskDelete(pvTaskCode)，pvTaskCode是自己的句柄
杀人：执行vTaskDelete(pvTaskCode)，pvTaskCode是别的任务的句柄

示例3: 删除任务

代码为：FreeRTOS_03_delete_task

本节代码会涉及优先级的知识，可以只看vTaskDelete的用法，忽略优先级的讲解。

我们要做这些事情：

创建任务1：任务1的大循环里，创建任务2，然后休眠一段时间
任务2：打印一句话，然后就删除自己

任务1的代码如下：

cpp 复制代码

void vTask1( void *pvParameters )
{
	const TickType_t xDelay100ms = pdMS_TO_TICKS( 100UL );
	BaseType_t ret;

	/* 任务函数的主体一般都是无限循环 */
	for( ;; )
	{
		/* 打印任务的信息 */
		printf("Task1 is running\r\n");

		ret = xTaskCreate( vTask2, "Task 2", 1000, NULL, 2, &xTask2Handle );
		if (ret != pdPASS)
			printf("Create Task2 Failed\r\n");

		// 如果不休眠的话, Idle任务无法得到执行
		// Idel任务会清理任务2使用的内存
		// 如果不休眠则Idle任务无法执行, 最后内存耗尽
		vTaskDelay( xDelay100ms );
	}

任务2的代码如下：

cpp 复制代码

void vTask2( void *pvParameters )
{
	/* 打印任务的信息 */
	printf("Task2 is running and about to delete itself\r\n");

	// 可以直接传入参数NULL, 这里只是为了演示函数用法
	vTaskDelete(xTask2Handle);
}

main函数代码如下：

cpp 复制代码

int main( void )
{
	prvSetupHardware();

	xTaskCreate(vTask1, "Task 1", 1000, NULL, 1, NULL);

	/* 启动调度器 */
	vTaskStartScheduler();

	/* 如果程序运行到了这里就表示出错了, 一般是内存不足 */
	return 0;
}

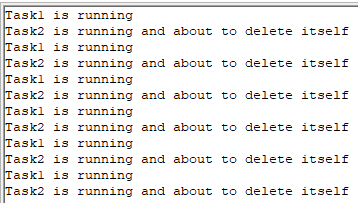

运行结果如下：

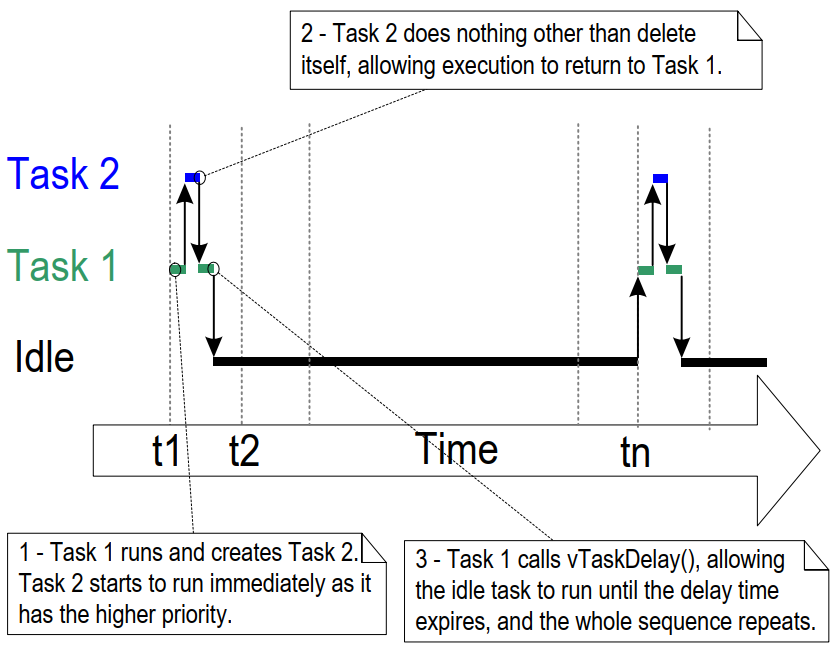

任务运行图：

main函数中创建任务1，优先级为1。任务1运行时，它创建任务2，任务2的优先级是2。
任务2的优先级最高，它马上执行。
任务2打印一句话后，就删除了自己。
任务2被删除后，任务1的优先级最高，轮到任务1继续运行，它调用vTaskDelay() 进入Block状态
任务1 Block期间，轮到Idle任务执行：它释放任务2的内存(TCB、栈)
时间到后，任务1变为最高优先级的任务继续执行。
如此循环。

在任务1的函数中，如果不调用vTaskDelay，则Idle任务用于没有机会执行，它就无法释放创建任务2是分配的内存。

而任务1在不断地创建任务，不断地消耗内存，最终内存耗尽再也无法创建新的任务。

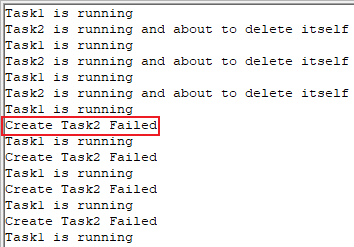

现象如下：

任务1的代码中，需要注意的是：xTaskCreate的返回值。

很多手册里说它失败时返回值是pdFAIL，这个宏是0
其实失败时返回值是errCOULD_NOT_ALLOCATE_REQUIRED_MEMORY，这个宏是-1
为了避免混淆，我们使用返回值跟pdPASS来比较，这个宏是1

任务优先级和Tick

任务优先级

在上个示例中我们体验过优先级的使用：高优先级的任务先运行。

优先级的取值范围是：0~(configMAX_PRIORITIES -- 1)，数值越大优先级越高。

FreeRTOS的调度器可以使用2种方法来快速找出优先级最高的、可以运行的任务。使用不同的方法时，configMAX_PRIORITIES 的取值有所不同。

通用方法使用C函数实现，对所有的架构都是同样的代码。对configMAX_PRIORITIES的取值没有限制。但是configMAX_PRIORITIES的取值还是尽量小，因为取值越大越浪费内存，也浪费时间。 configUSE_PORT_OPTIMISED_TASK_SELECTION被定义为0、或者未定义时，使用此方法。
架构相关的优化的方法架构相关的汇编指令，可以从一个32位的数里快速地找出为1的最高位。使用这些指令，可以快速找出优先级最高的、可以运行的任务。使用这种方法时，configMAX_PRIORITIES的取值不能超过32。 configUSE_PORT_OPTIMISED_TASK_SELECTION被定义为1时，使用此方法。

在学习调度方法之前，你只要初略地知道：

FreeRTOS会确保最高优先级的、可运行的任务，马上就能执行
对于相同优先级的、可运行的任务，轮流执行

这无需记忆，就像我们举的例子：

厨房着火了，当然优先灭火
喂饭、回复信息同样重要，轮流做

Tick

对于同优先级的任务，它们"轮流"执行。怎么轮流？你执行一会，我执行一会。

"一会"怎么定义？

人有心跳，心跳间隔基本恒定。

FreeRTOS中也有心跳，它使用定时器产生固定间隔的中断。这叫Tick、滴答，比如每10ms发生一次时钟中断。

如下图：

假设t1、t2、t3发生时钟中断
两次中断之间的时间被称为时间片(time slice、tick period)
时间片的长度由configTICK_RATE_HZ 决定，假设configTICK_RATE_HZ为100，那么时间片长度就是10ms

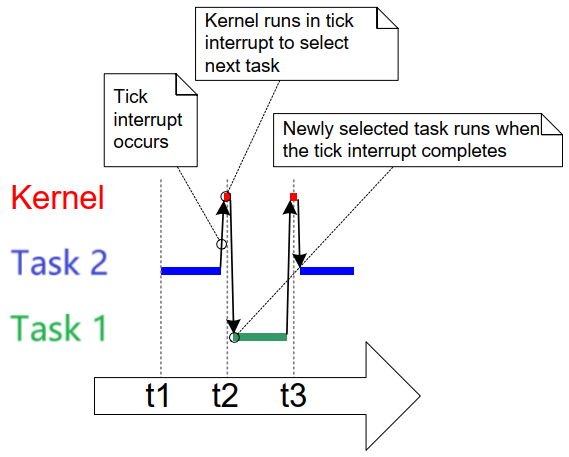

相同优先级的任务怎么切换呢？请看下图：

任务2从t1执行到t2
在t2发生tick中断，进入tick中断处理函数：
- 选择下一个要运行的任务
- 执行完中断处理函数后，切换到新的任务：任务1
任务1从t2执行到t3
从下图中可以看出，任务运行的时间并不是严格从t1,t2,t3哪里开始

有了Tick的概念后，我们就可以使用Tick来衡量时间了，比如：

cpp 复制代码

vTaskDelay(2);  // 等待2个Tick，假设configTICK_RATE_HZ=100, Tick周期时10ms, 等待20ms

// 还可以使用pdMS_TO_TICKS宏把ms转换为tick
vTaskDelay(pdMS_TO_TICKS(100));	 // 等待100ms

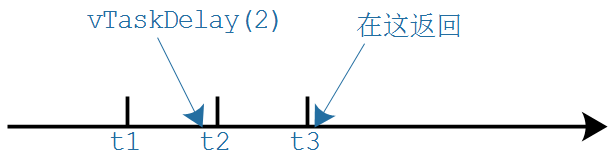

注意，基于Tick实现的延时并不精确，比如vTaskDelay(2)的本意是延迟2个Tick周期，有可能经过1个Tick多一点就返回了。

如下图：

使用vTaskDelay函数时，建议以ms为单位，使用pdMS_TO_TICKS把时间转换为Tick。

这样的代码就与configTICK_RATE_HZ无关，即使配置项configTICK_RATE_HZ改变了，我们也不用去修改代码。

示例4: 优先级实验

代码为：FreeRTOS_04_task_priority

本程序会创建3个任务：

任务1、任务2：优先级相同，都是1
任务3：优先级最高，是2

任务1、2代码如下：

cpp 复制代码

void vTask1( void *pvParameters )
{
	/* 任务函数的主体一般都是无限循环 */
	for( ;; )
	{
		/* 打印任务的信息 */
		printf("T1\r\n");
	}
}

void vTask2( void *pvParameters )
{
	/* 任务函数的主体一般都是无限循环 */
	for( ;; )
	{
		/* 打印任务的信息 */
		printf("T2\r\n");
	}
}

任务3代码如下：

cpp 复制代码

void vTask3( void *pvParameters )
{
	const TickType_t xDelay3000ms = pdMS_TO_TICKS( 3000UL );

	/* 任务函数的主体一般都是无限循环 */
	for( ;; )
	{
		/* 打印任务的信息 */
		printf("T3\r\n");

		// 如果不休眠的话, 其他任务无法得到执行
		vTaskDelay( xDelay3000ms );
	}
}

main函数代码如下：

cpp 复制代码

{
	prvSetupHardware();

	xTaskCreate(vTask1, "Task 1", 1000, NULL, 1, NULL);
	xTaskCreate(vTask2, "Task 2", 1000, NULL, 1, NULL);
	xTaskCreate(vTask3, "Task 3", 1000, NULL, 2, NULL);

	/* 启动调度器 */
	vTaskStartScheduler();

	/* 如果程序运行到了这里就表示出错了, 一般是内存不足 */
	return 0;
}

运行情况如下图所示：

任务3优先执行，直到它调用vTaskDelay主动放弃运行
任务1、任务2：轮流执行

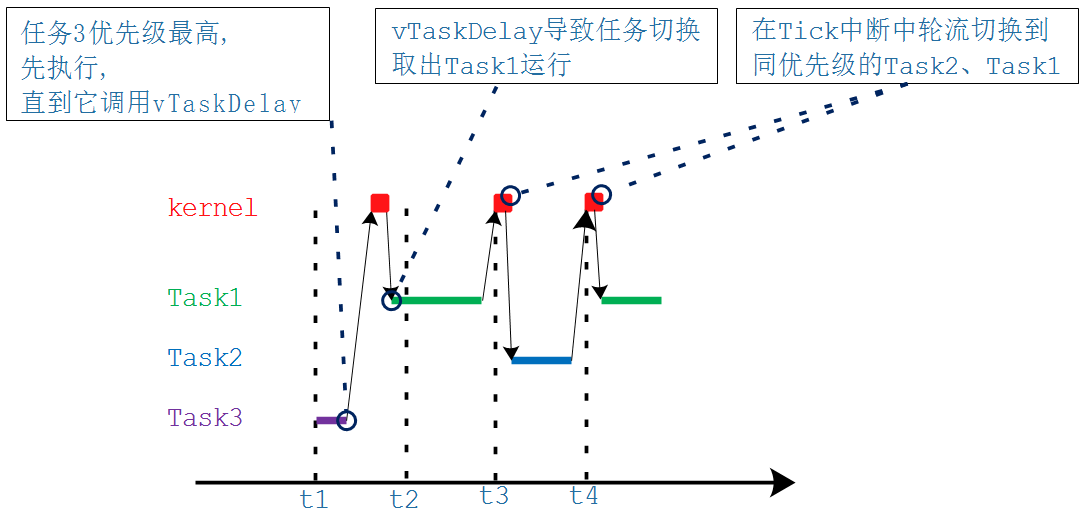

调度情况如下图所示：

示例5: 修改优先级

本节代码为：FreeRTOS_05_change_priority。

使用uxTaskPriorityGet来获得任务的优先级：

cpp 复制代码

UBaseType_t uxTaskPriorityGet( const TaskHandle_t xTask );

使用参数xTask来指定任务，设置为NULL表示获取自己的优先级。

使用vTaskPrioritySet 来设置任务的优先级：

cpp 复制代码

void vTaskPrioritySet( TaskHandle_t xTask,
                       UBaseType_t uxNewPriority );

使用参数xTask来指定任务，设置为NULL表示设置自己的优先级；参数uxNewPriority表示新的优先级，取值范围是0~(configMAX_PRIORITIES -- 1)。

main函数的代码如下，它创建了2个任务：任务1的优先级更高，它先执行：

cpp 复制代码

int main( void )
{
	prvSetupHardware();

	/* Task1的优先级更高, Task1先执行 */
	xTaskCreate( vTask1, "Task 1", 1000, NULL, 2, NULL );
	xTaskCreate( vTask2, "Task 2", 1000, NULL, 1, &xTask2Handle );

	/* 启动调度器 */
	vTaskStartScheduler();

	/* 如果程序运行到了这里就表示出错了, 一般是内存不足 */
	return 0;
}

任务1的代码如下：

cpp 复制代码

void vTask1( void *pvParameters )
{
	UBaseType_t uxPriority;

	/* Task1,Task2都不会进入阻塞或者暂停状态
	 * 根据优先级决定谁能运行
	 */

	/* 得到Task1自己的优先级 */
	uxPriority = uxTaskPriorityGet( NULL );

	for( ;; )
	{
		printf( "Task 1 is running\r\n" );

		printf("About to raise the Task 2 priority\r\n" );

		/* 提升Task2的优先级高于Task1
		 * Task2会即刻执行
 		 */
		vTaskPrioritySet( xTask2Handle, ( uxPriority + 1 ) );

		/* 如果Task1能运行到这里，表示它的优先级比Task2高
		* 那就表示Task2肯定把自己的优先级降低了
 		 */
	}
}

任务2的代码如下：

cpp 复制代码

void vTask2( void *pvParameters )
{
	UBaseType_t uxPriority;

	/* Task1,Task2都不会进入阻塞或者暂停状态
	 * 根据优先级决定谁能运行
	 */

	/* 得到Task2自己的优先级 */
	uxPriority = uxTaskPriorityGet( NULL );

	for( ;; )
	{
		/* 能运行到这里表示Task2的优先级高于Task1
		 * Task1提高了Task2的优先级
		 */
		printf( "Task 2 is running\r\n" );

		printf( "About to lower the Task 2 priority\r\n" );

		/* 降低Task2自己的优先级，让它小于Task1
		 * Task1得以运行
 		 */
		vTaskPrioritySet( NULL, ( uxPriority - 2 ) );
	}
}

调度情况如下图所示：

1：一开始Task1优先级最高，它先执行。它提升了Task2的优先级。
2：Task2的优先级最高，它执行。它把自己的优先级降低了。
3：Task1的优先级最高，再次执行。它提升了Task2的优先级。
如此循环。
注意：Task1的优先级一直是2，Task2的优先级是3或1，都大于0。所以Idel任务没有机会执行。
