Type-C受电端芯片ECP5702演示:串口发送电压电流,给外部MCU读取

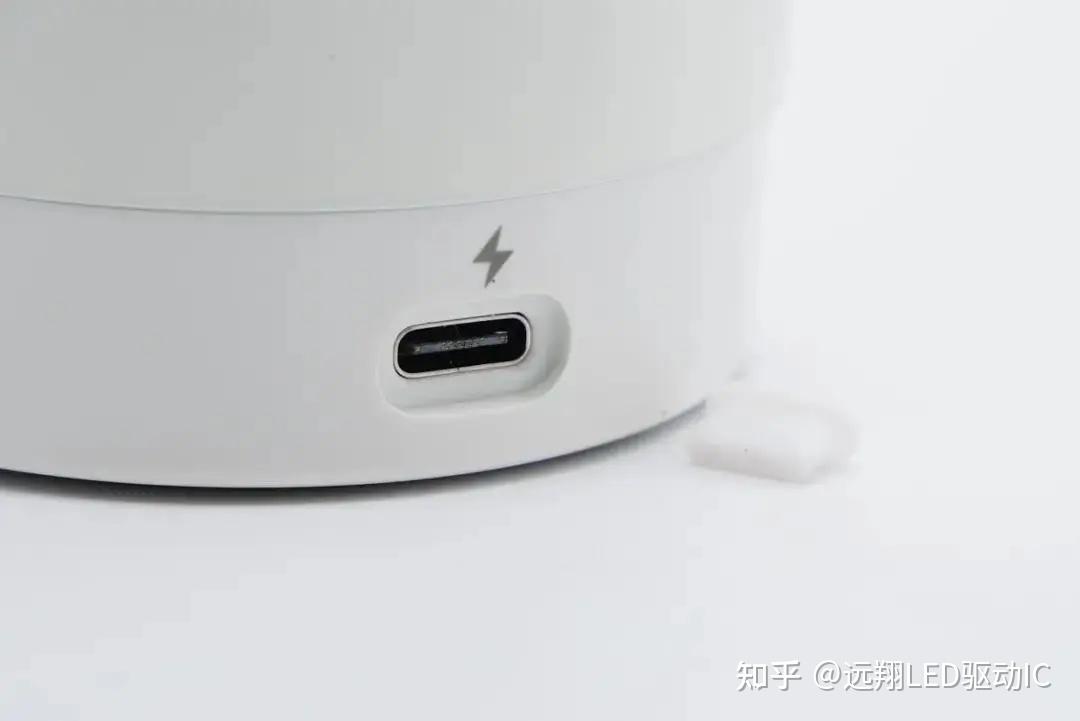

现在许多的电子产品统一采用了Type-C接口,一样的接口确实方便了大家不少。

  • 第一:Type-C接口的适配器和充电线基本大家都有,不用担心专用电源线坏了要重新买。
  • 第二:Type-C接口是支持移动电源的(需要至少65W的充电宝)。
  • 第三:Type-C接口支持连接笔记本电脑的快充C口供电,比如雷电3这样高功率C口。

每个电子产品的所需的电压电流都不一样(如9V/12V等),要想从Type-C充电器获取对应最大电压供电达到快速供电功能,需要双向充电协议的握手成功。

这就意味着,你不仅需要一个Type-C接口的适配器,一根Type C数据线,也需要终端产品用电器的电路板含有快充协议。

产品要想无论使用哪种充电器都能供电,可以采用支持PD协议的快充芯片。PD协议是公用适用范围最广的充电协议之一。PD协议可以支持多种快充电压和电流,如目前PD3.0协议,最高可以支持20V/5A(100W)功率。最新的PD3.1协议支持48V5A(480W)功率。

一般PD协议常见的档位有:5V、9V、12V、15V、20V等,电流一般有2A、3A、5A等,具体是由充电器厂商设定。

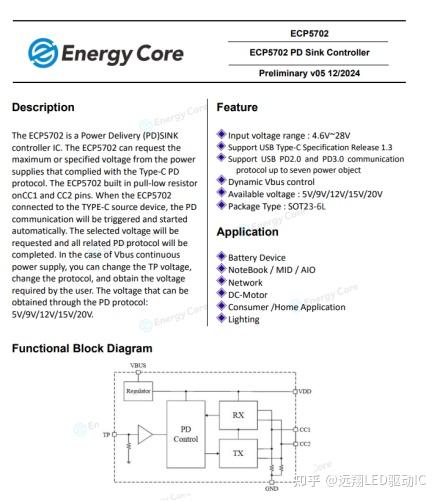

ECP5702是能芯科技发布的PD协议芯片。ECP5702可以从符合TYPE-C PD协议的电源适配器电源请求最大或指定的电压。当ECP5702连接到TYPE-C电源设备时,PD通信将被触发并自动启动。将要求提供选定的电压,并完成所有相关的PD协议;芯片VBUS、CC1、CC2引脚耐压达28V,无需通过其他电路进行降压供电。

通过调节TP引脚的电压来指定协议输出电压,如下表所示:

|---|----------|-------------|------------------------|
| | TP引脚电压 | PD适配器输出电压 | 备注 |
| 1 | 初始值(0V) | PD适配器最大输出电压 | 向PD适配器要求最大电压输出 |
| 2 | 3/8*VDD | 15V | 向PD适配器要求15V,或15V以下最大电压 |
| 3 | 5/8*VDD | 12V | 向PD适配器要求12V,或12V以下最大电压 |
| 4 | 7/8*VDD | 9V | 向PD适配器要求9V,或9V以下最大电压 |

**备注:**ECP5702可以不断开即可调整TP引脚电压改变适配器输出电压。
