实际电源有电池、发电机、信号源等，它可以提供电能或电动势。而电路中的电源是从实际电源抽象得到的 电路模型 ，即 理想电源。
1. 电压源
（1）定义
理想电压源：无论负载如何变化，其输出端电压始终保持恒定。
其符号如下图所示：
（2）伏安特性
电压源的伏安特性如下图所示，无论电源输出的电流是多大（在一定范围内），其输出电压总是保持恒定。而实际电压源因其内阻，输出的电压会随电流的增加而轻微降低。
（3）分类
按其输出类型，可以分为：
| 类型 | 输出特性 | 应用场景 |
|---|---|---|
| 直流电压源 | 恒定电压 | 电子电路供电 |
| 交流电压源 | 时变电压（如正弦波） | 电网供电 |
| 脉冲电压源 | 方波/脉冲 | 数字电路 |
按其实现方式，可以分为
| 类型 | 原理 | 实例 |
|---|---|---|
| 化学电压源 | 电化学反应（氧化还原） | 锂离子电池、铅酸蓄电池 |
| 电磁电压源 | 电磁感应 | 发电机、变压器 |
| 电子稳压源 | 负反馈控制 | 稳压器、Buck电路 |
| 光伏电压源 | 光生伏特效应 | 太阳能电池板 |
2. 电流源
电源通常被认为是电压源，因为它们最常用，然而电流源也是另一种类型的电源。
（1）定义
理想电流源：无论负载如何变化，其 输出端电流始终保持恒定。
电路图中，电流源通常用一个圆圈（有时也用菱形）里面加一个箭头表示，箭头方向代表电流的流向。其符号如下图所示：
（2）伏安特性

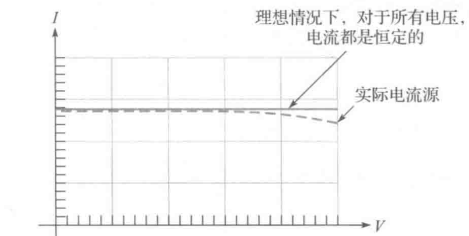

电流源的伏安特性如下图所示，无论电源输出的电压是多大（在一定范围内），其输出电流总是保持恒定。而实际电流源因其内阻，输出的电流会随电压的增加而轻微降低。
