华为 OceanStor 仿真器部署与基础使用指南
一、仿真器简介与部署要求
1. 核心定位
OceanStor eStor V100R001C00 仿真器是华为 OceanStor Dorado 5000&6000 存储系统的功能仿真工具，支持 SAN 业务、快照、远程复制、双活等核心功能，适用于培训、功能演示场景，面向存储销售、服务、运维及管理人员。
2. 部署形态与硬件要求
| 部署形态 | 硬件要求 |
|---|---|
| 单阵列单控（单台便携机） | 内存：最小 12GB（推荐 16GB）CPU：最小 4 核 Intel（推荐 8 核）磁盘：最小 1 块 SSD/SAS（推荐 SSD，容量推荐 360GB）虚拟机配置：eStor VM 8GB 内存 + 40GB 磁盘，Host VM 2GB 内存 |
| 双阵列单控（两台便携机） | 每台便携机满足单阵列硬件要求，需通过网络互联 |
3. 软件环境
- 虚拟化平台：VMware Workstation 17 Pro
- 客户机操作系统：SUSE Linux Enterprise 11 64 位
- 仿真器镜像：Vmware_OceanStor_eStor_V1R1C00T10_single_controller.vmdk
二、仿真器部署步骤（单阵列单控）
1. 新建虚拟机
-

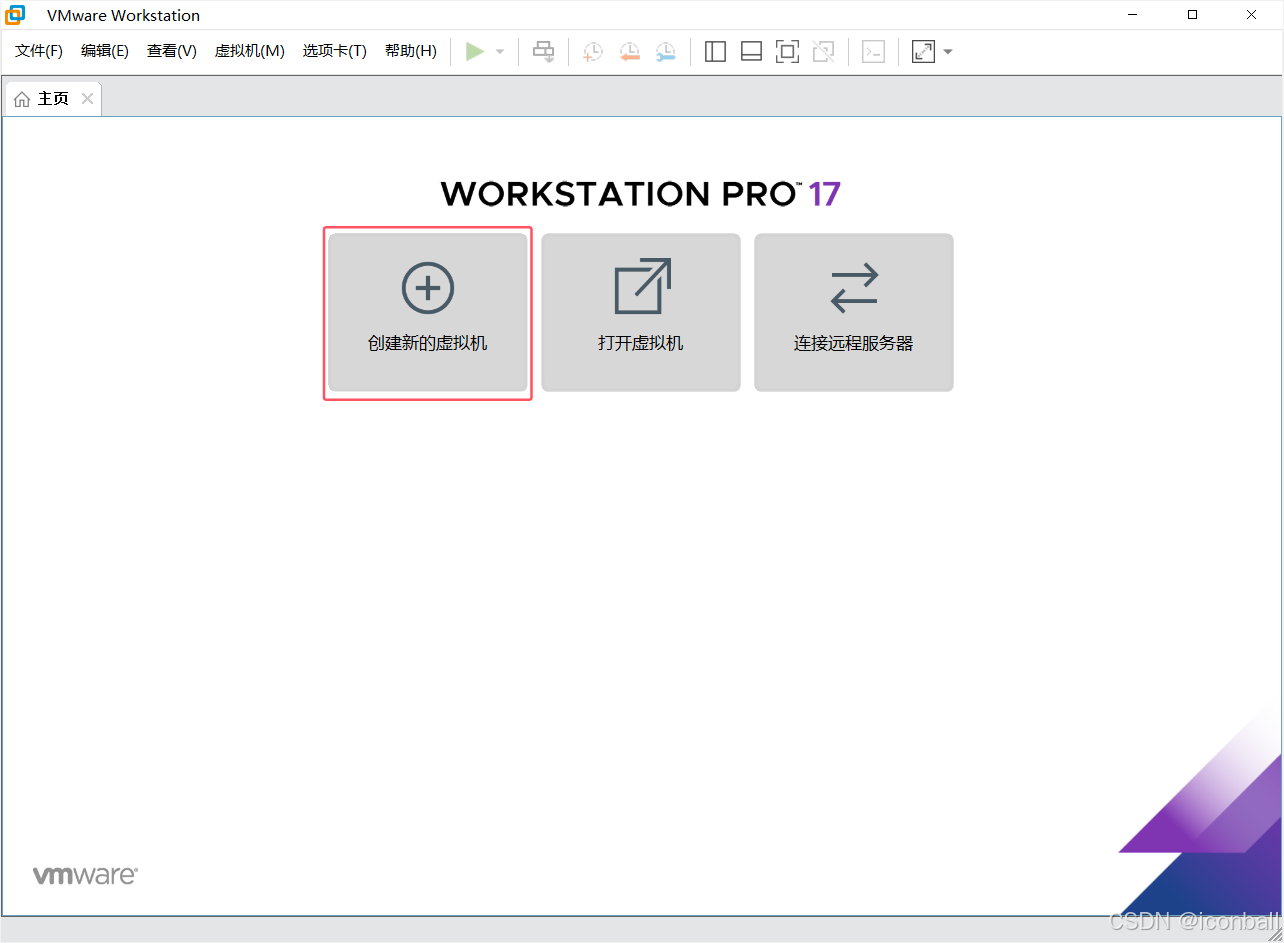

打开 VMware Workstation，点击「创建新虚拟机」，选择「自定义（高级）」，点击「下一步」。
-

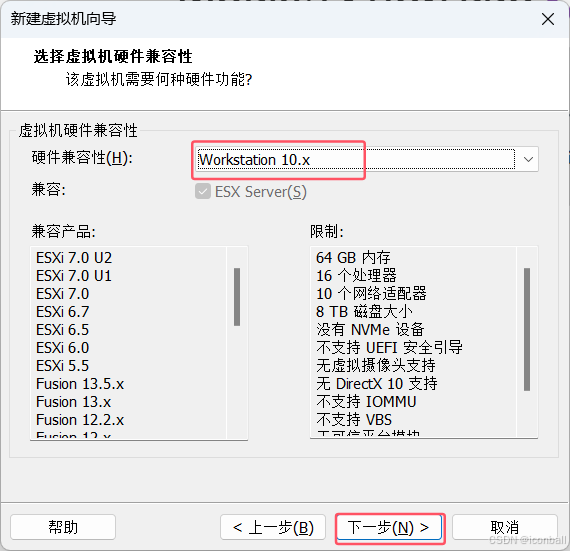

选择硬件兼容性为「Workstation 10.x」（其他版本可能导致仿真器反复重启），点击「下一步」。
-
选择「稍后安装操作系统」，点击「下一步」。
-

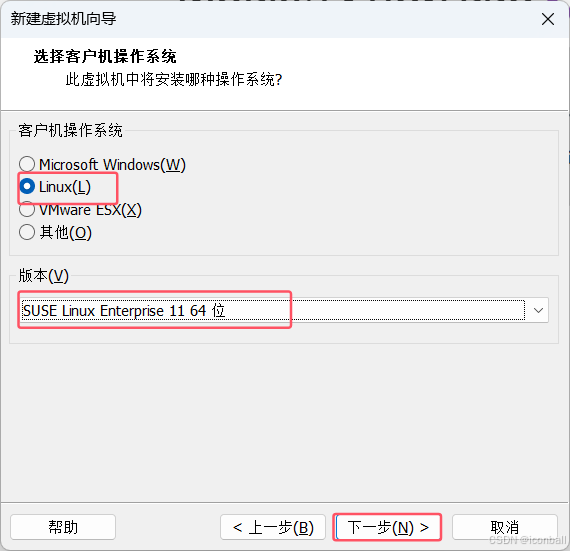

客户机系统选择「Linux」，版本选择「SUSE Linux Enterprise 11 64 位」，点击「下一步」。
-

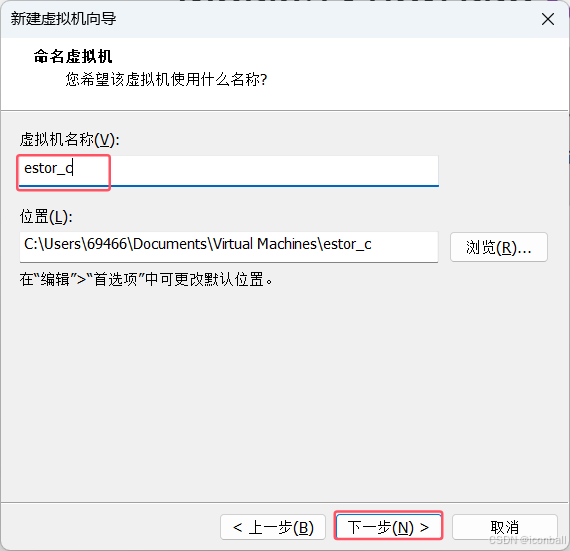

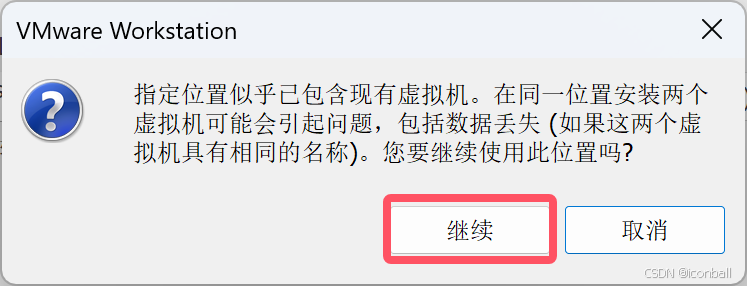

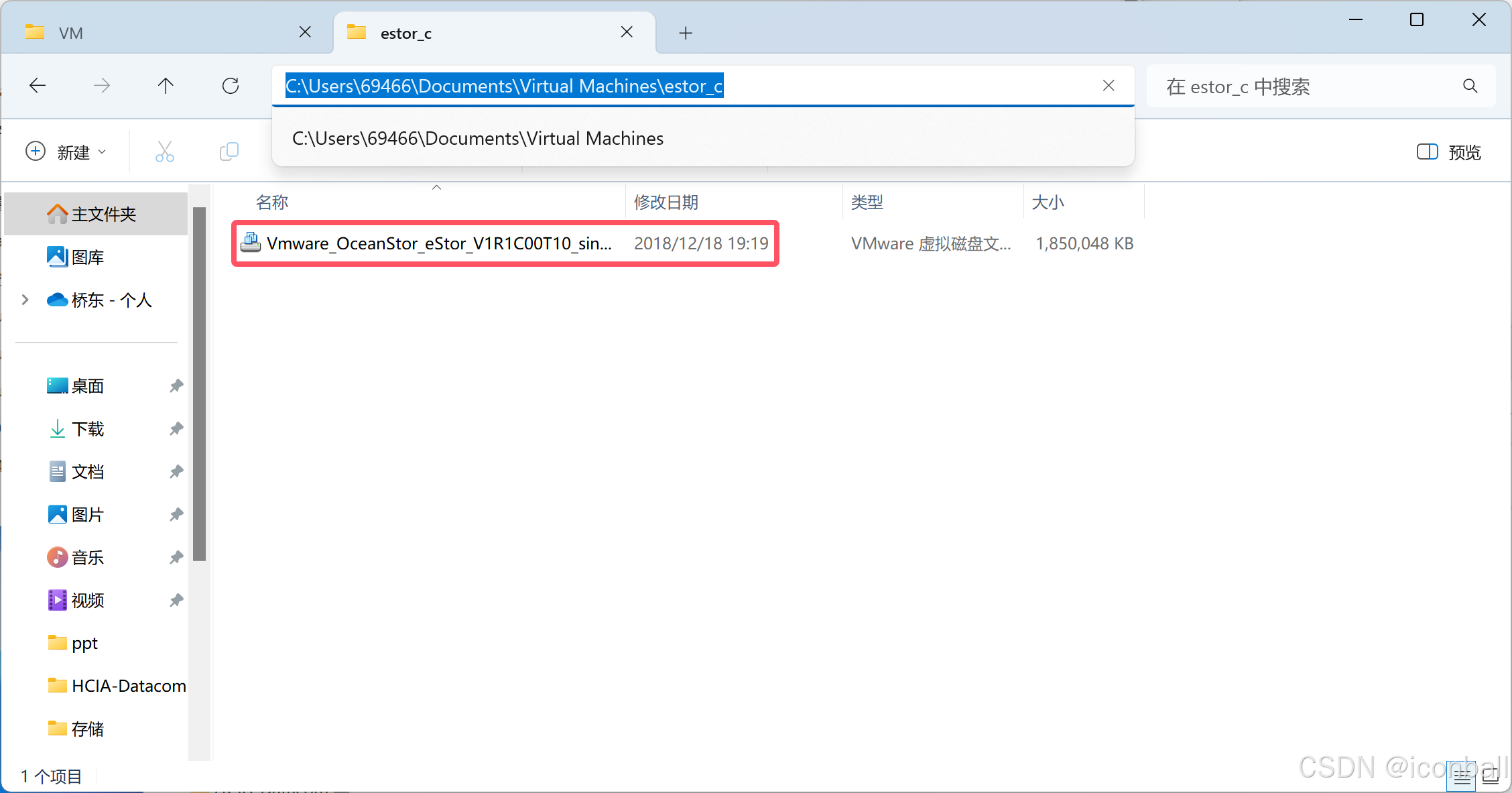

虚拟机命名（如
estor_c），位置需与仿真器软件放在同一文件夹，点击「下一步」（若提示位置已存在虚拟机，选择「继续」）。
-
网络类型默认（后续需修改），点击「下一步」。
-
I/O 控制器类型默认「LSI Logic」，点击「下一步」。
-
磁盘类型默认「SCSI」，点击「下一步」。
-

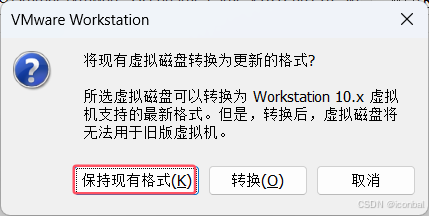

选择「使用现有的虚拟磁盘」，点击「下一步」，浏览并选择仿真器镜像文件
Vmware_OceanStor_eStor_V1R1C00T10_single_controller.vmdk，选择「保持现有格式」。
2. 自定义硬件配置
- 虚拟机创建完成前，点击「自定义硬件」，添加 5 张网络适配器（共 6 张），所有网络连接均选择「NAT」。
- 点击「添加」→「硬盘」→「下一步」，选择「创建新虚拟磁盘」，最大磁盘大小 40GB，选择「将虚拟磁盘存储为单个文件」，完成添加。
- 点击「确定」保存硬件配置，完成虚拟机创建。
3. 虚拟网络配置
- 打开 VMware Workstation，点击「编辑」→「虚拟网络编辑器」，点击「更改设置」（需管理员权限）。
- 确认 VMnet8（NAT 模式）的子网 IP 为
192.168.108.0，子网掩码255.255.255.0，DHCP 已启用，点击「确定」。
4. 启动虚拟机并初始化配置
-
选中虚拟机
estor_c，点击「开启此虚拟机」，弹出「无法连接虚拟设备 sata0:1」提示时选择「否」。 -

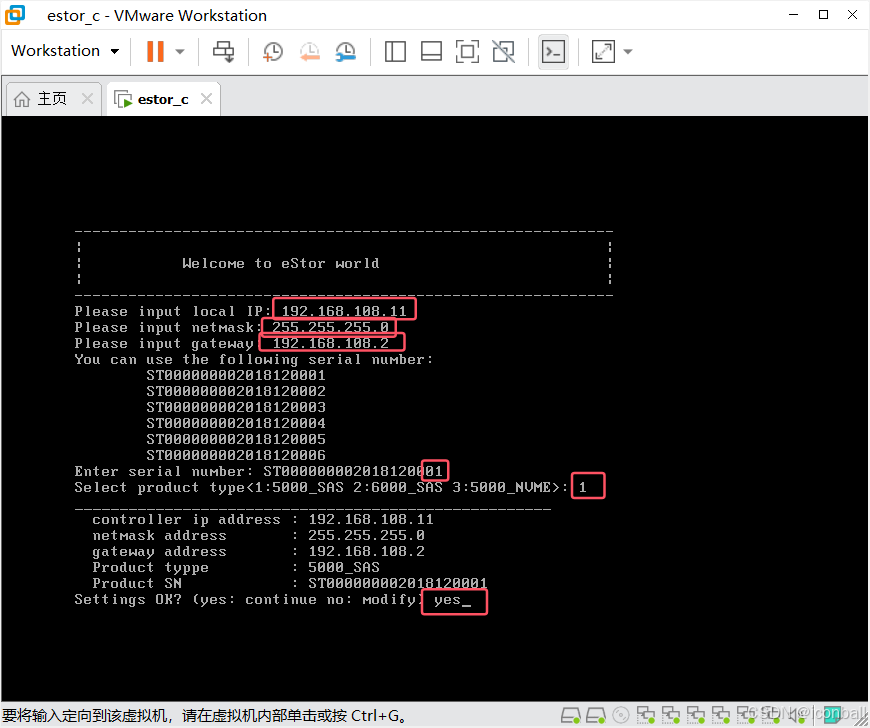

按提示配置网络参数：
- 本地 IP：
192.168.108.11 - 子网掩码：
255.255.255.0 - 网关：
192.168.108.2
- 本地 IP：
-
输入序列号（如
ST000000002018120004），产品类型选择5000_SAS，确认设置后等待 8 分钟左右完成上电。
-

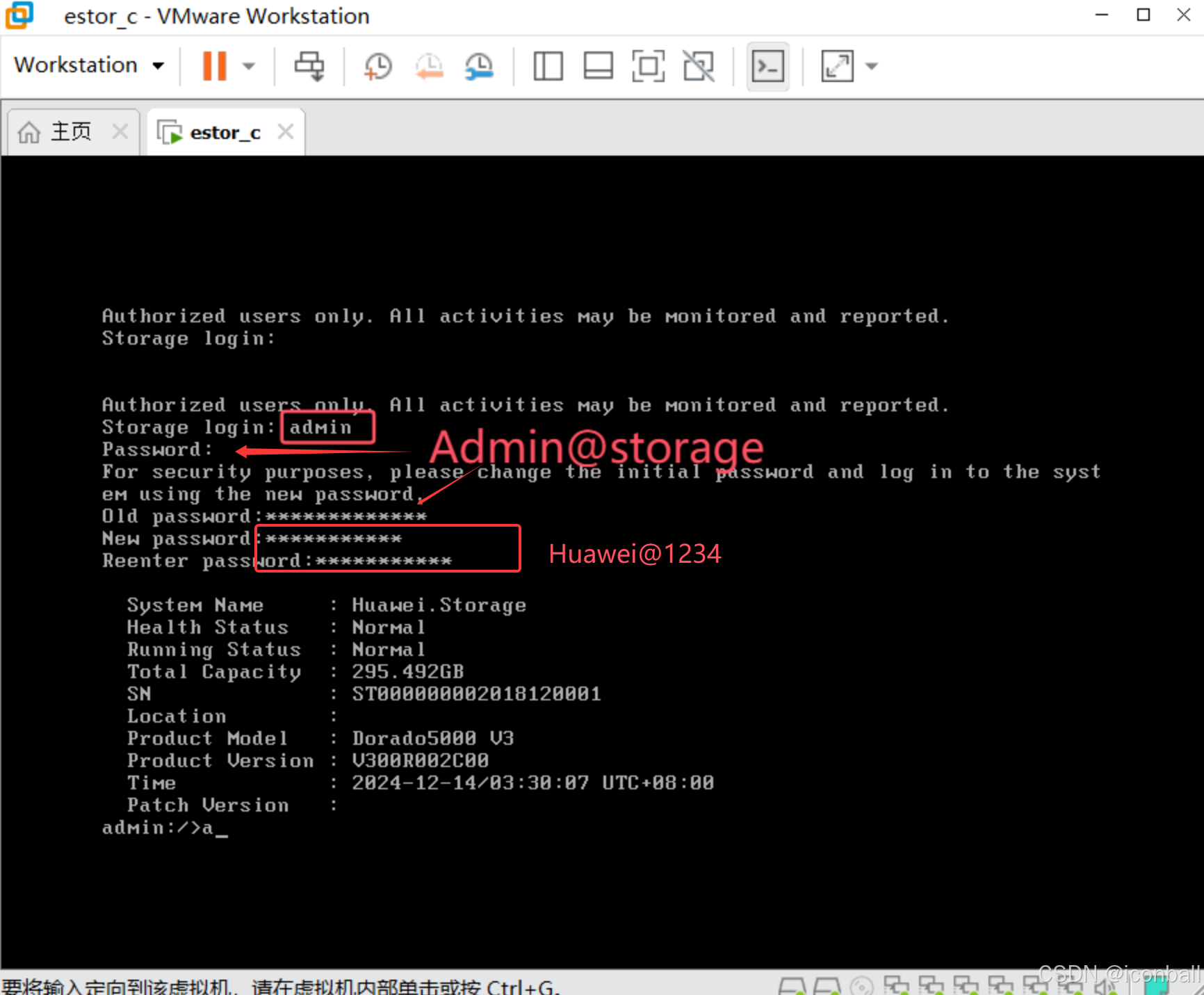

使用默认账号登录：用户名
admin，密码Admin@storage，按提示修改初始密码（如Huawei@1234）。

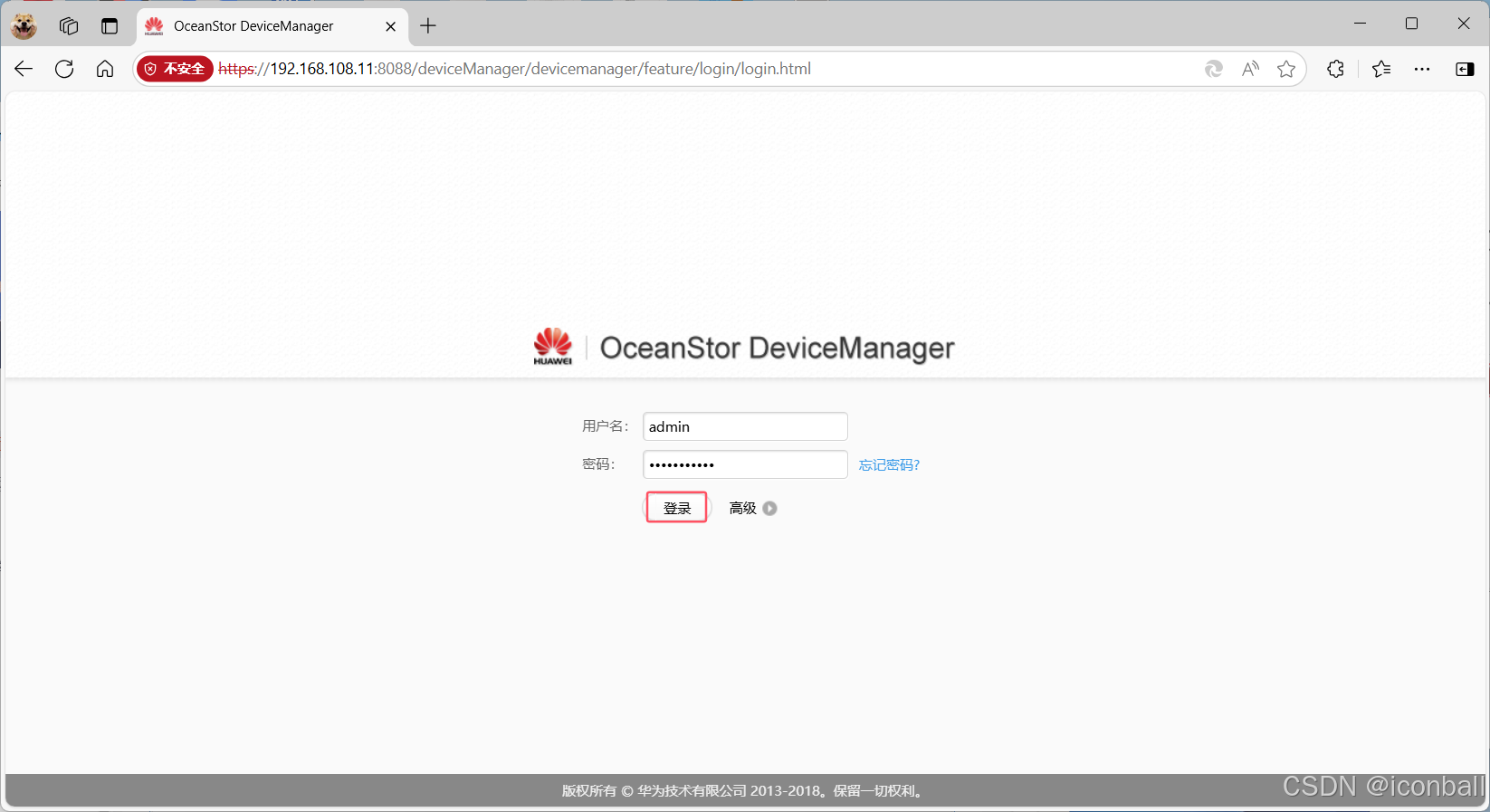

5. 登录 Web 管理界面
-

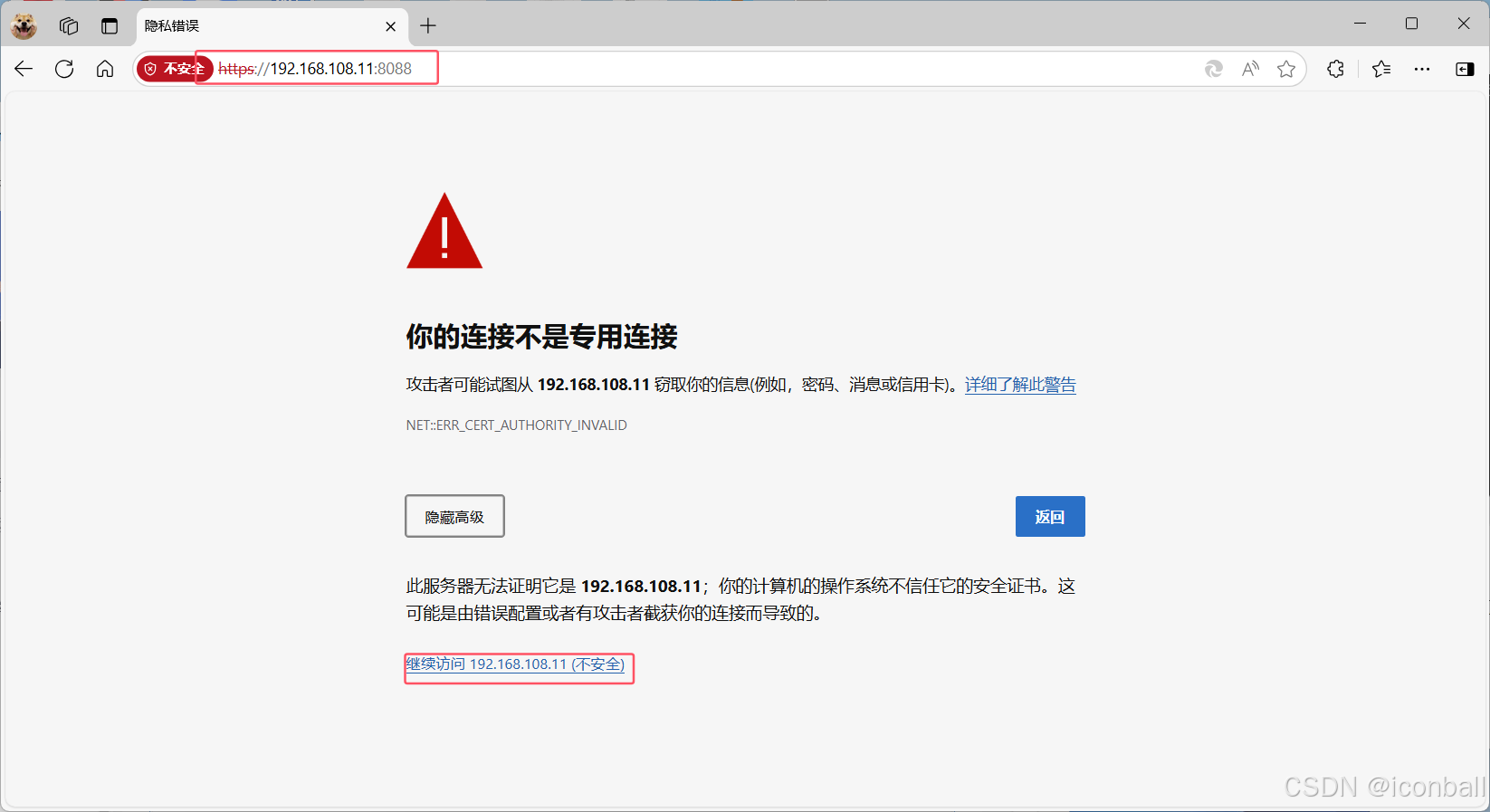

打开浏览器，输入地址
https://192.168.108.11:8088，忽略证书警告（点击「高级」→「继续访问」）。
-
输入修改后的用户名和密码，登录 OceanStor DeviceManager 管理界面。
6. 系统时间修改与 License 激活
-

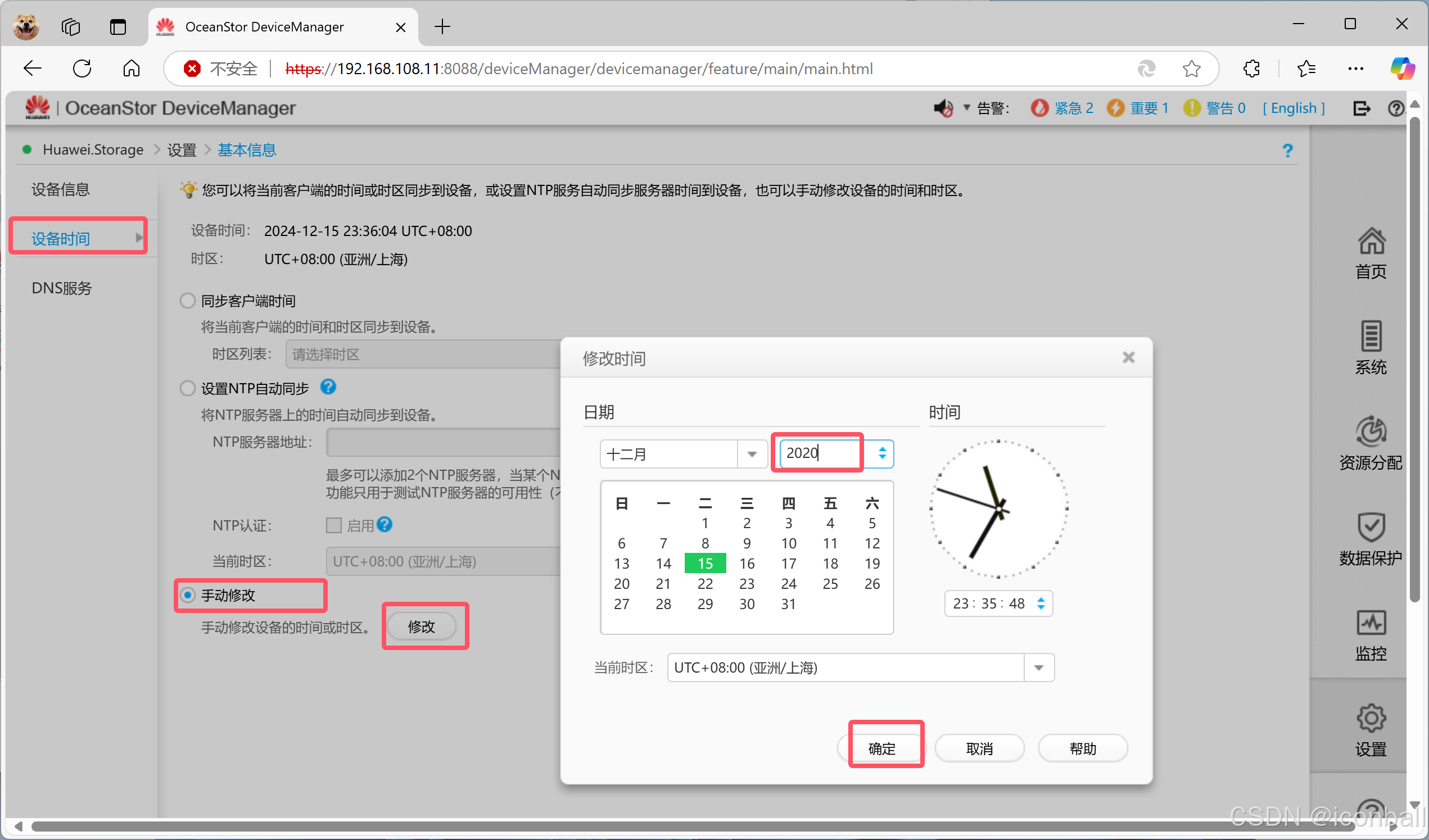

登录 Web 界面后，点击「设置」→「基本信息」→「名称 / 位置 / 时间」，手动修改系统时间至 2021 年之前（如 2020 年），确认修改。
-

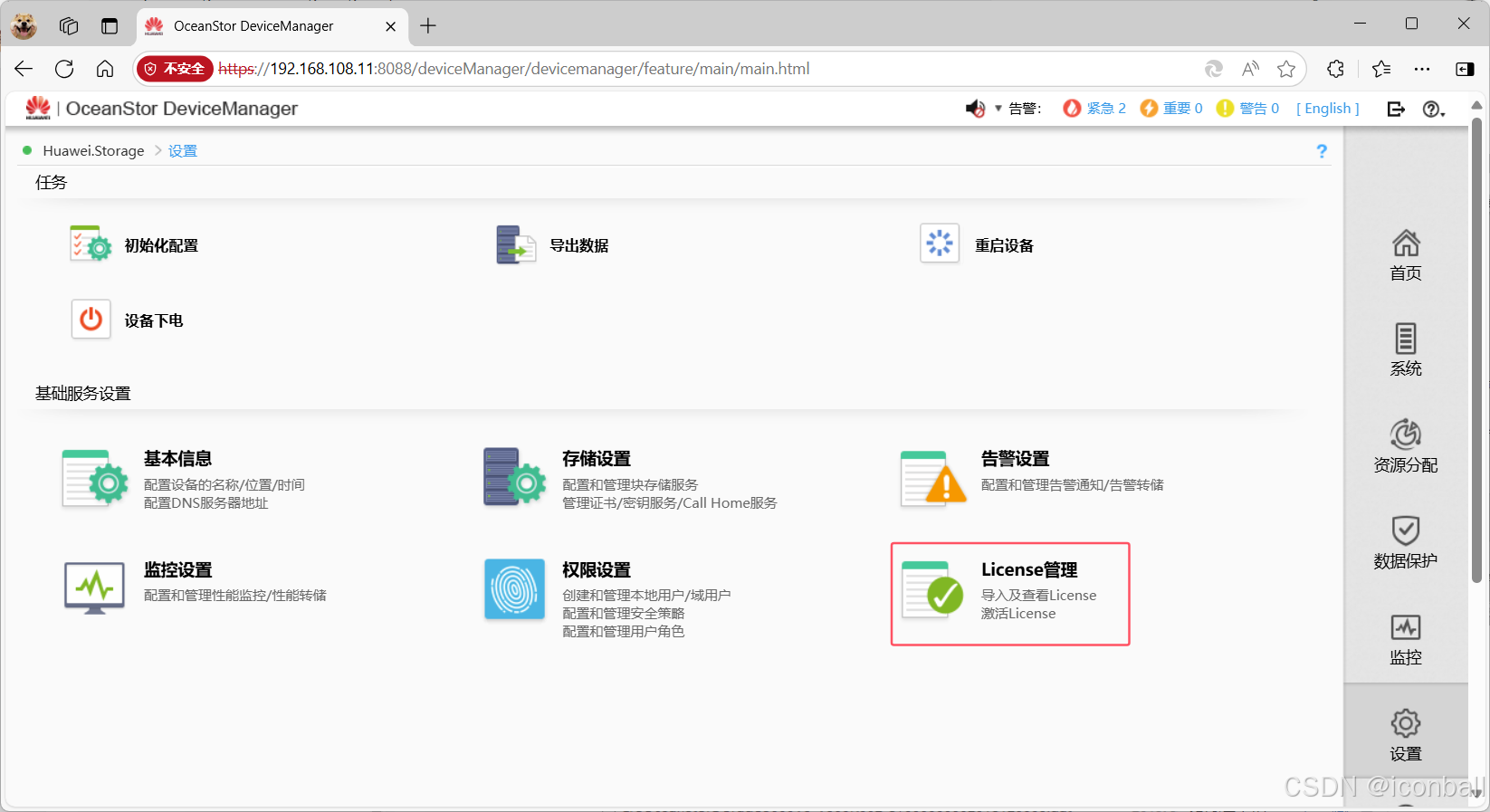

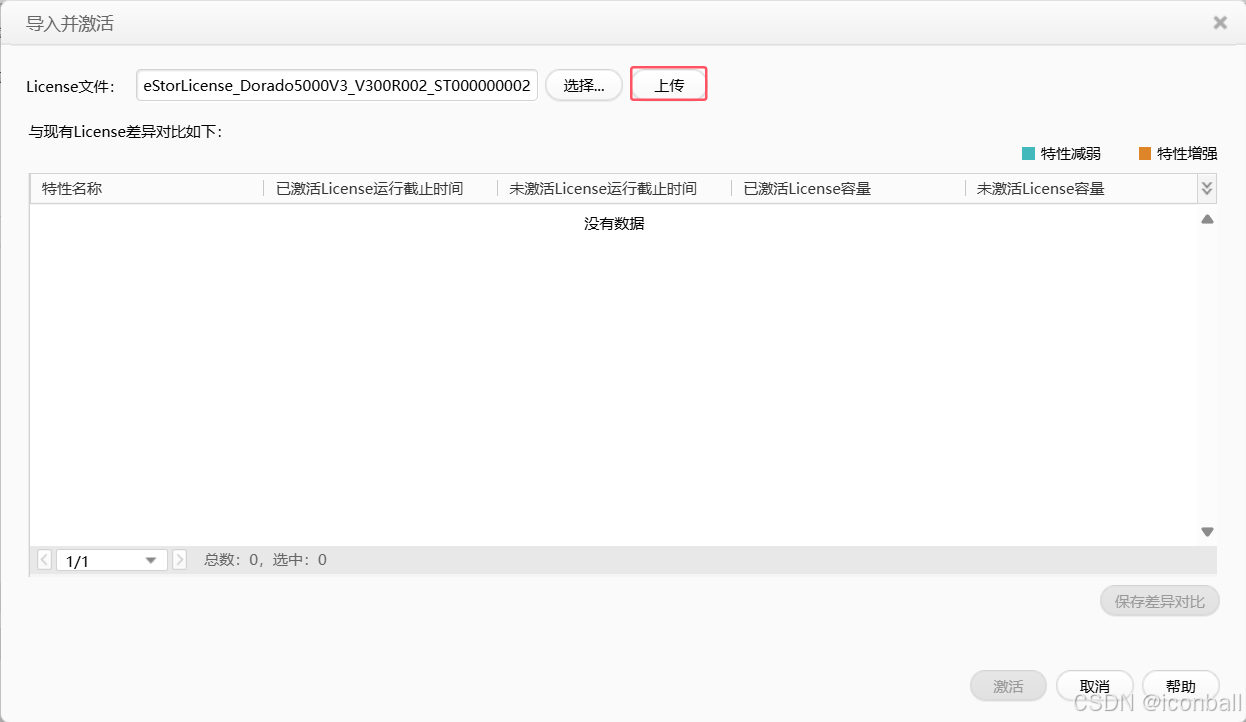

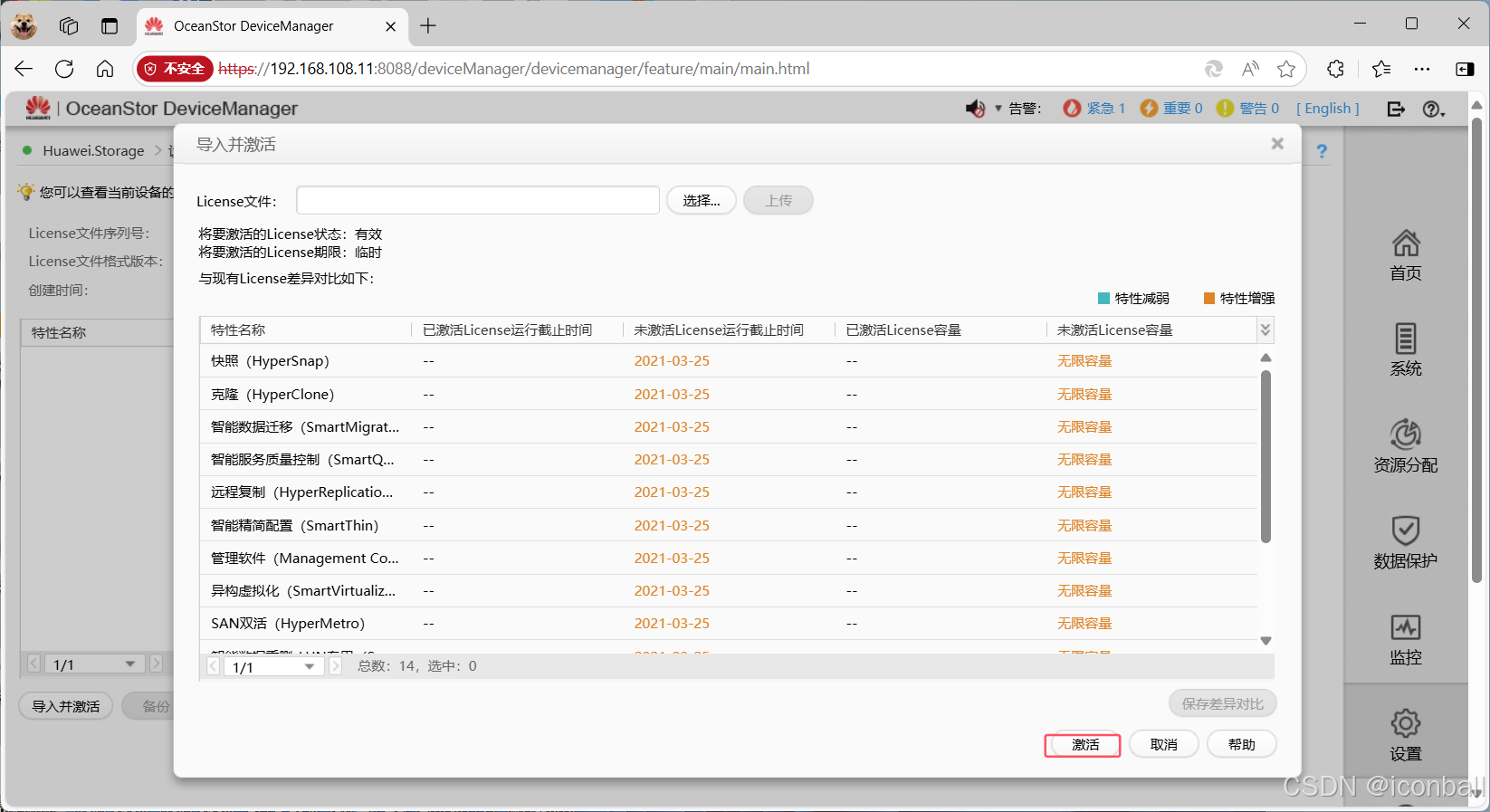

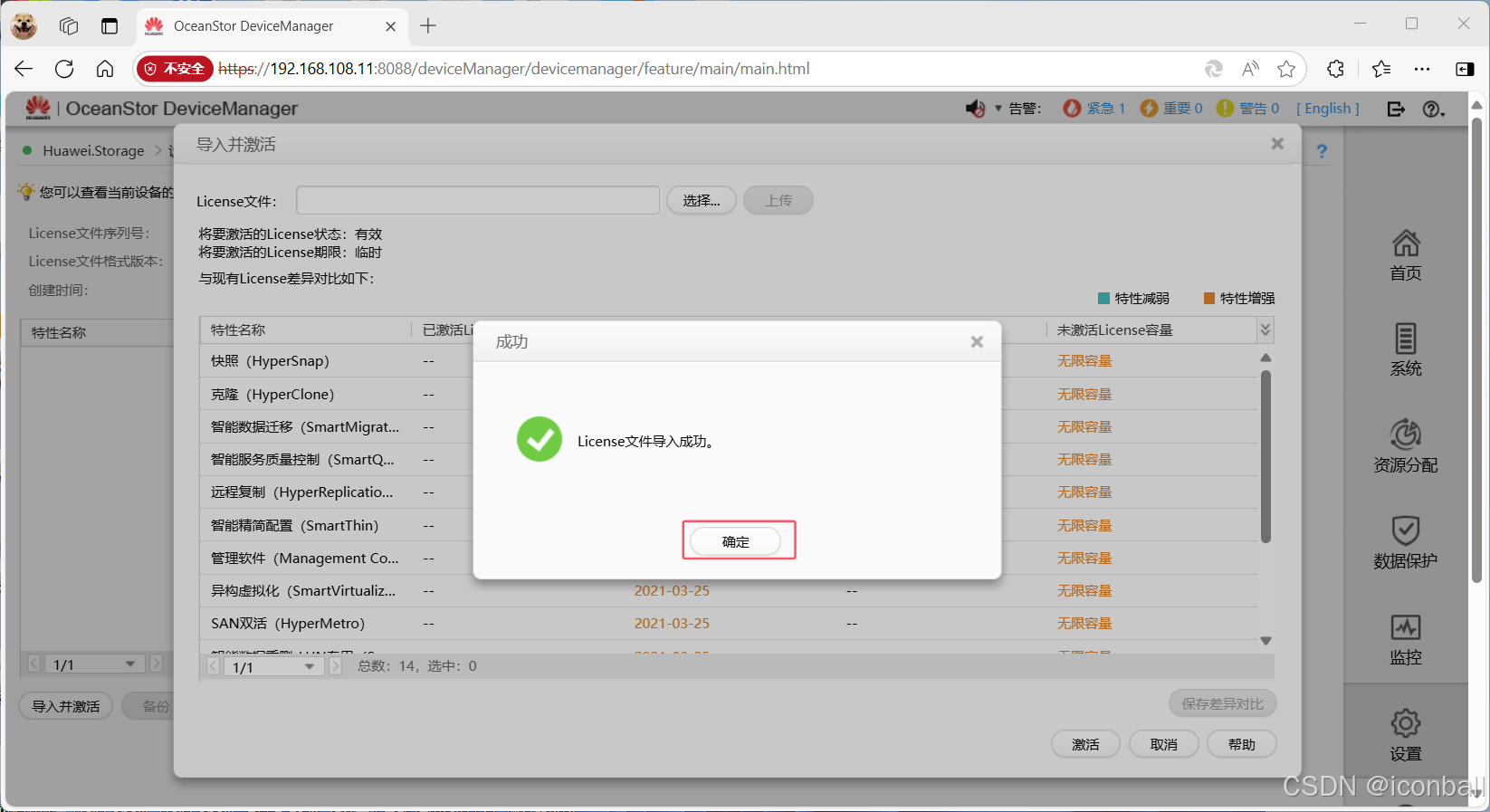

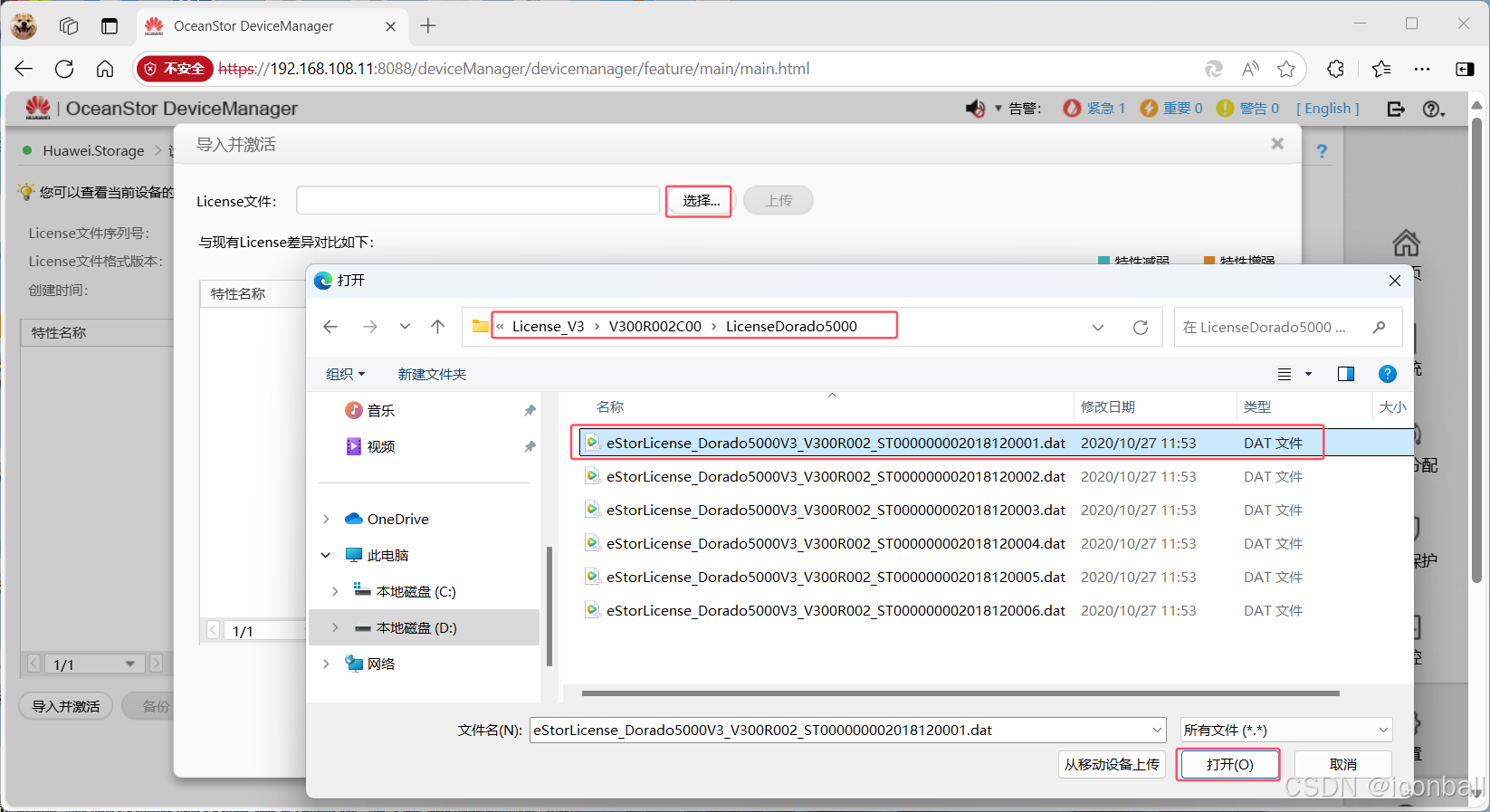

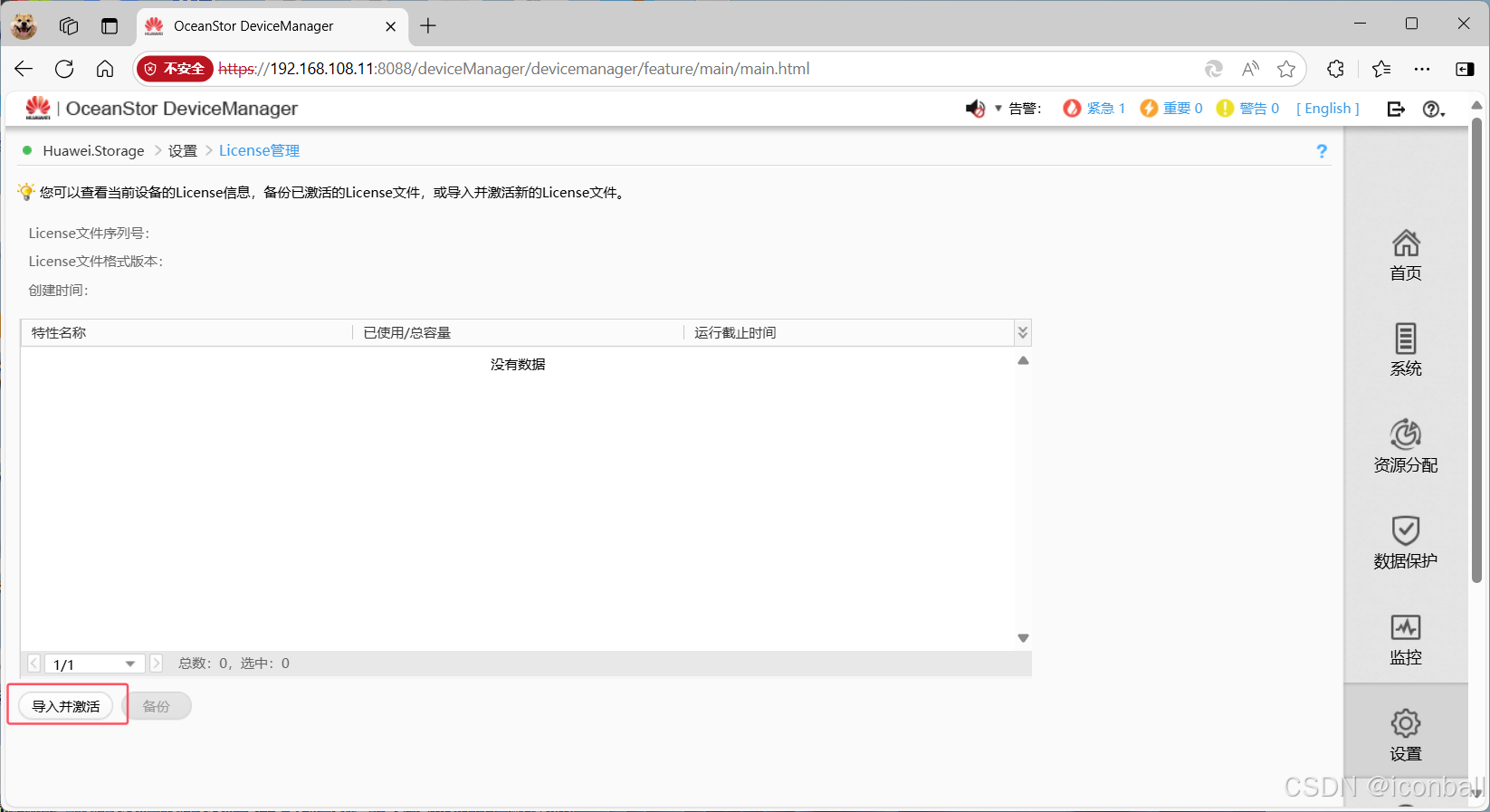

点击「设置」→「License 管理」→「导入并激活」，浏览选择 License 文件（路径：
License_V3>V300R002C00>LicenseDorado5000>eStorLicense_Dorado5000V3_V300R002_ST000000002018120001.dat），完成激活。
三、基础使用配置（存储业务部署）
1. 配置存储业务接口网络
-

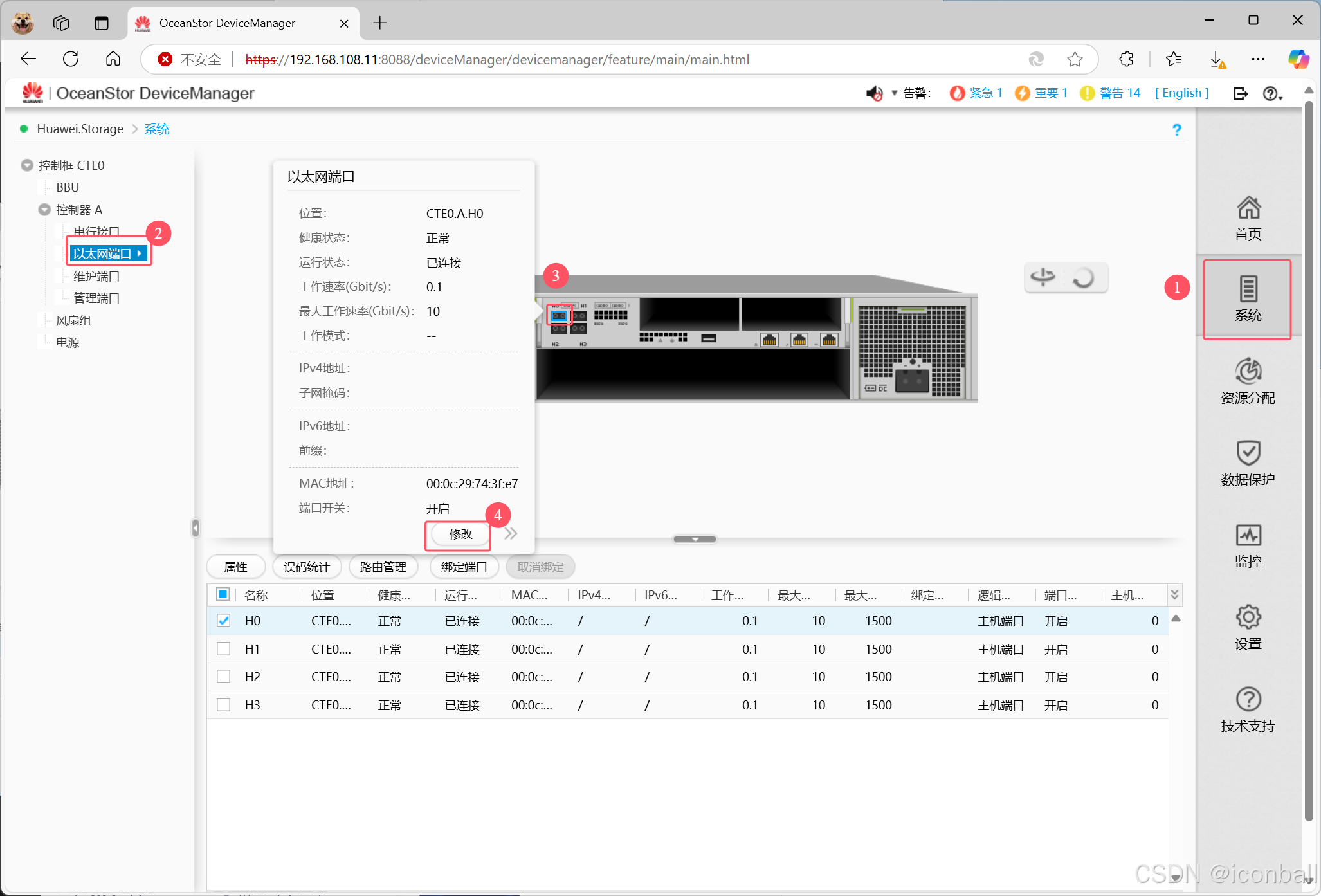

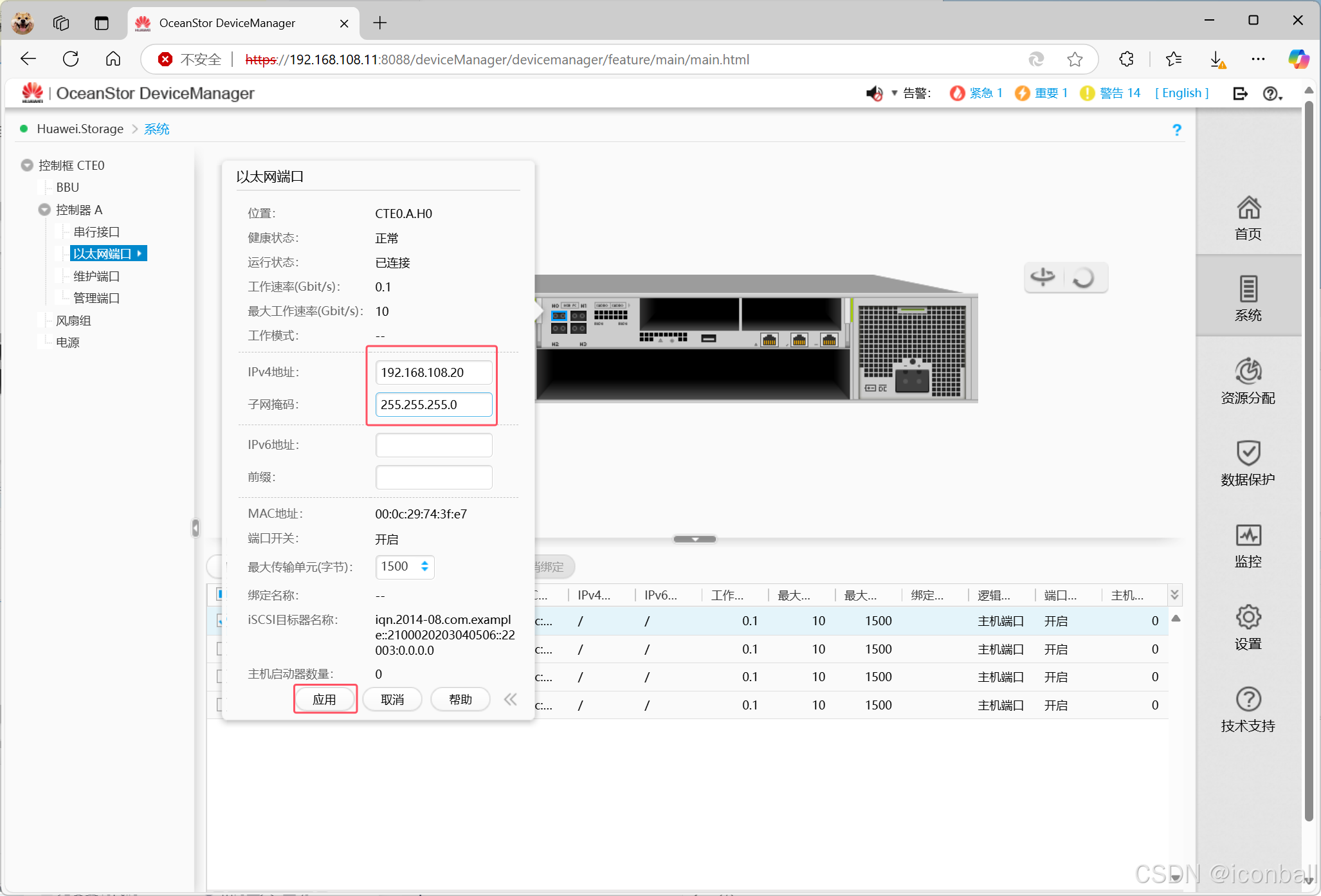

登录 OceanStor DeviceManager，点击「系统」→「网络」→「以太网端口」，选中控制器 A 的「CTE0.A.H0」端口。
-
点击「修改」，配置 IP 地址
192.168.108.20，子网掩码255.255.255.0，确认修改（注意：此操作会中断现有连接，需提前停止主机业务）。
2. 存储资源分配
（1）创建硬盘域

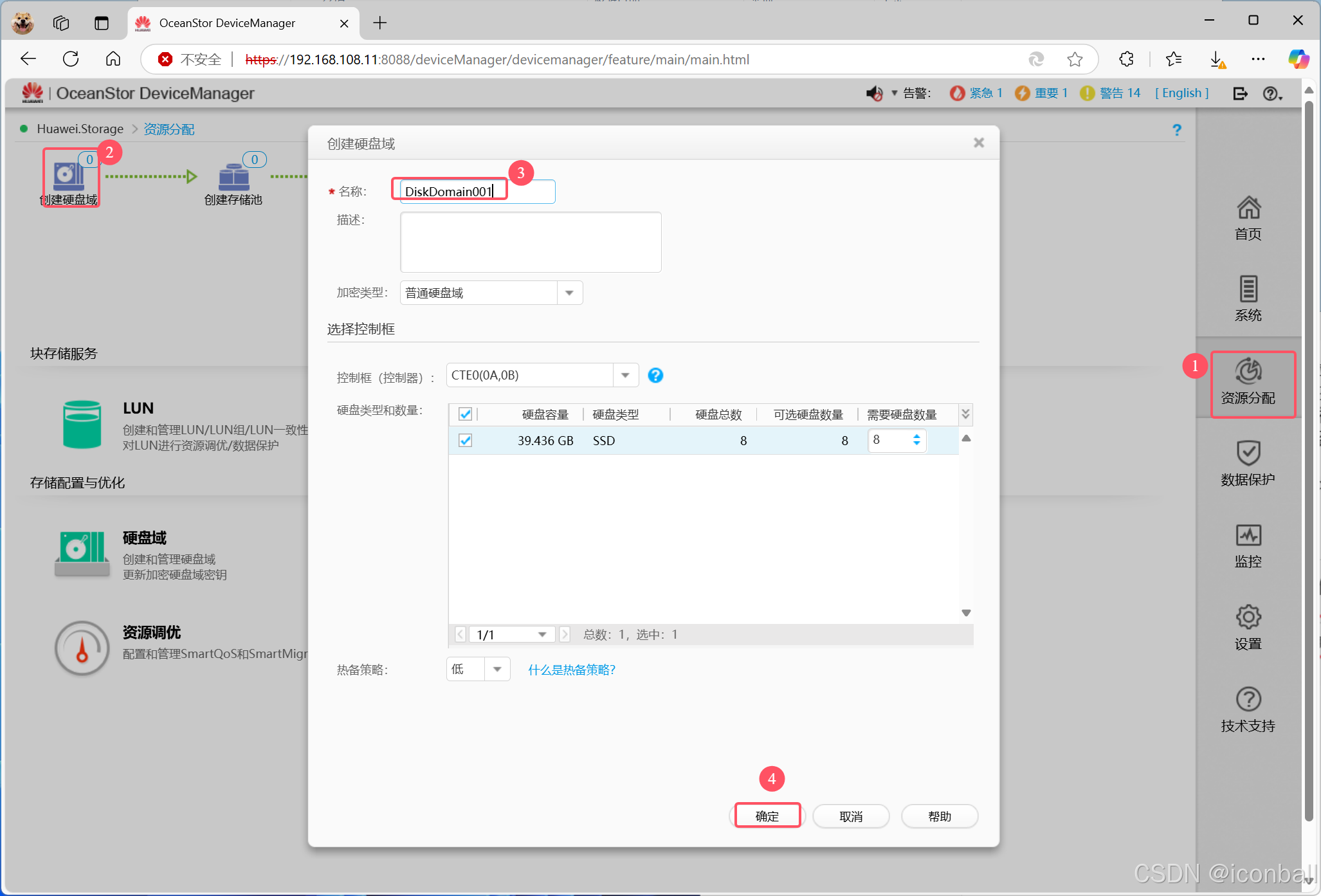

- 点击「存储配置与优化」→「硬盘域」→「创建」，选择控制器 A，设置硬盘类型（SSD）、热备策略，完成创建。
（2）创建存储池
-

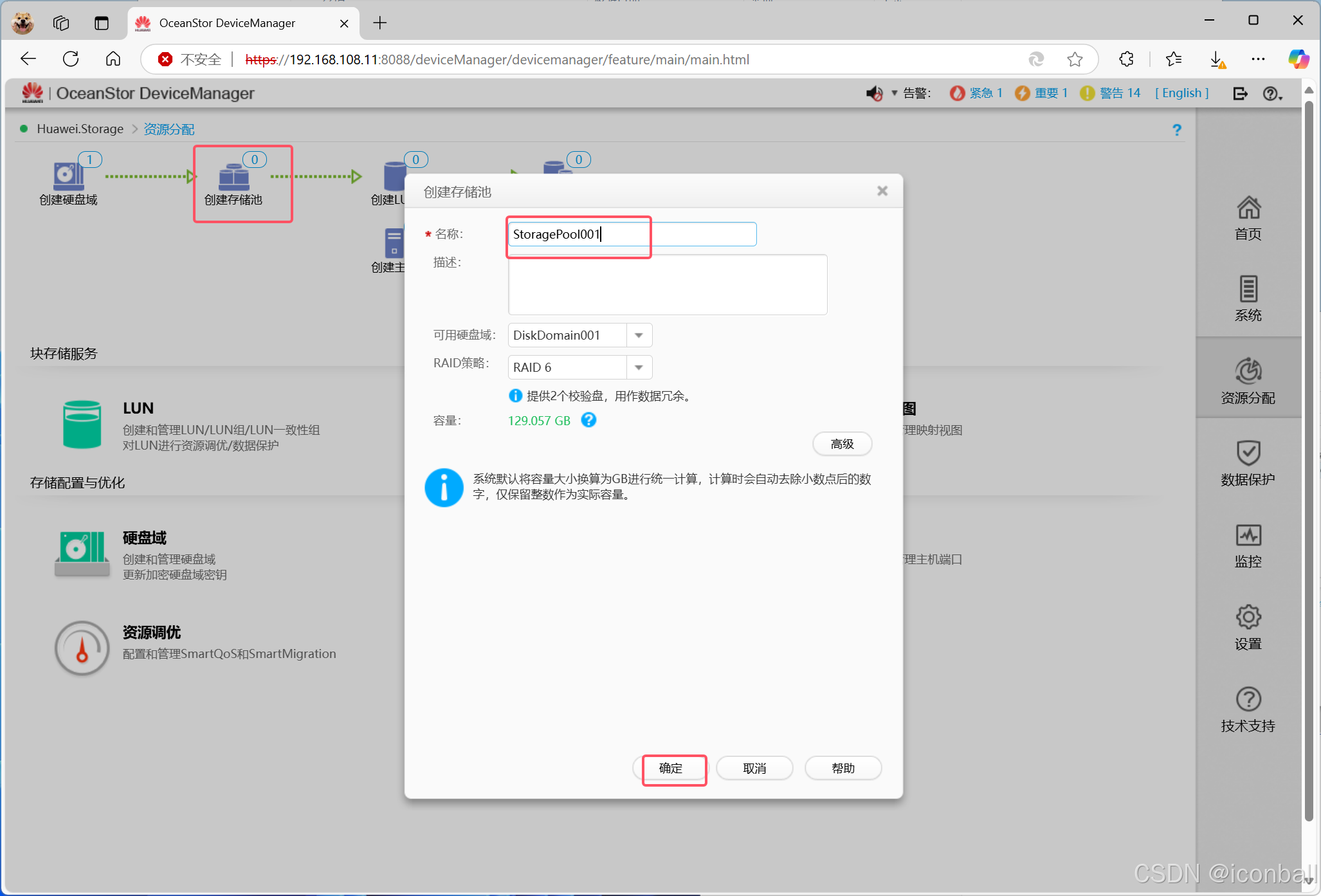

点击「存储配置与优化」→「存储池」→「创建」，名称设为
StoragePool001，选择已创建的硬盘域，RAID 策略选择RAID6（2 个校验盘），完成创建。
（3）创建 LUN
-

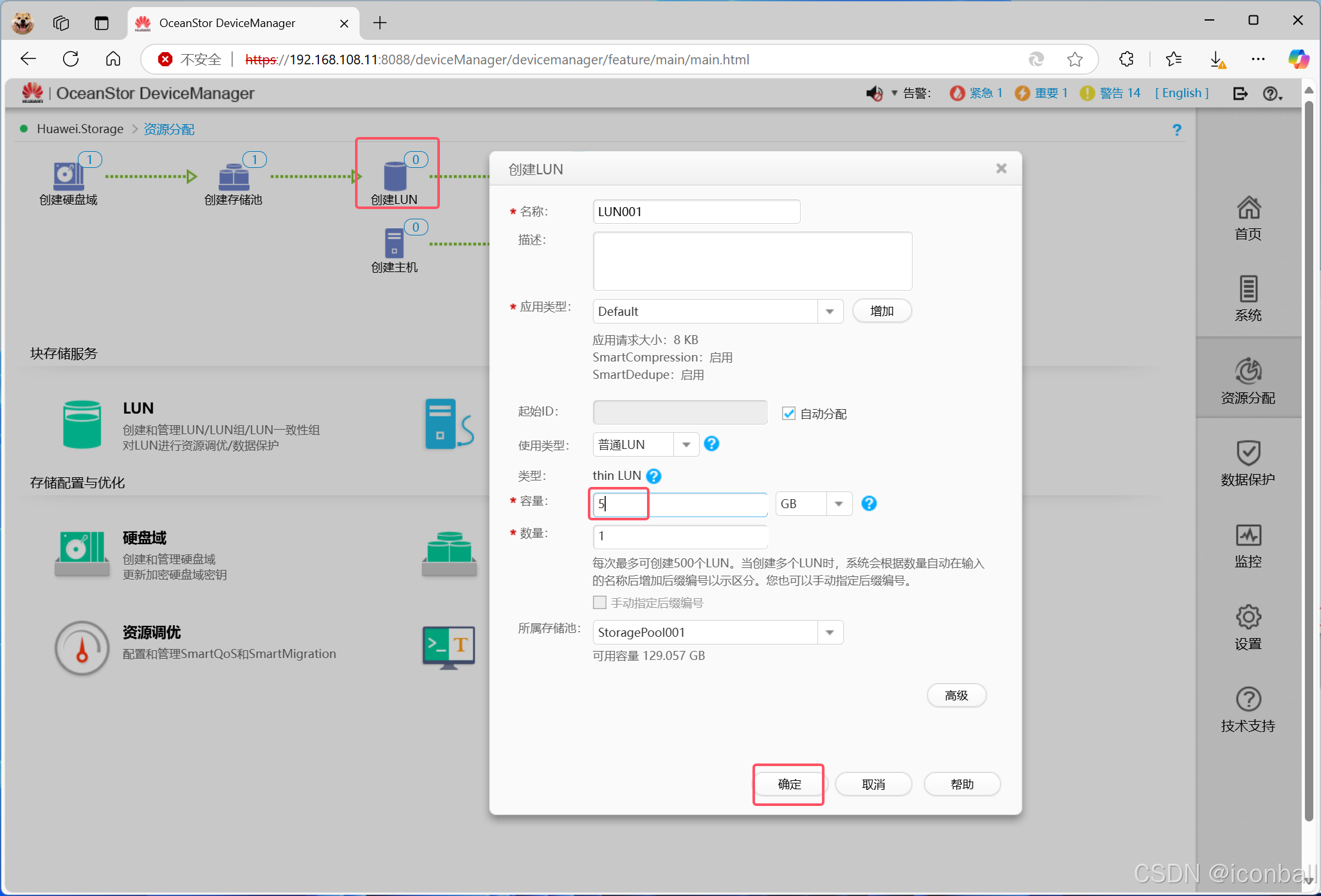

点击「块存储服务」→「LUN」→「创建」，名称默认
LUN001，容量设为 5GB（仿真器单 LUN 最大支持 5GB），选择自动分配存储池，完成创建。
-

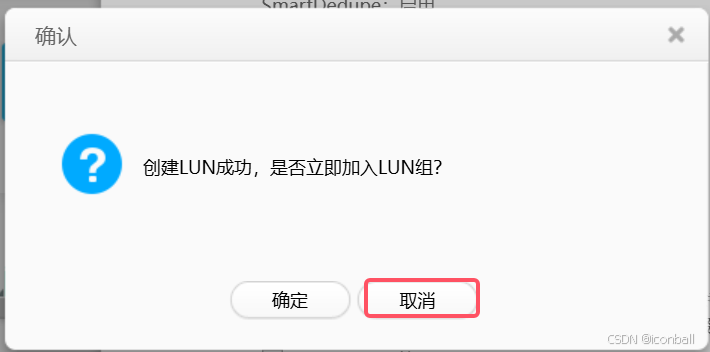

弹出「是否立即加入 LUN 组」提示时，点击「取消」。

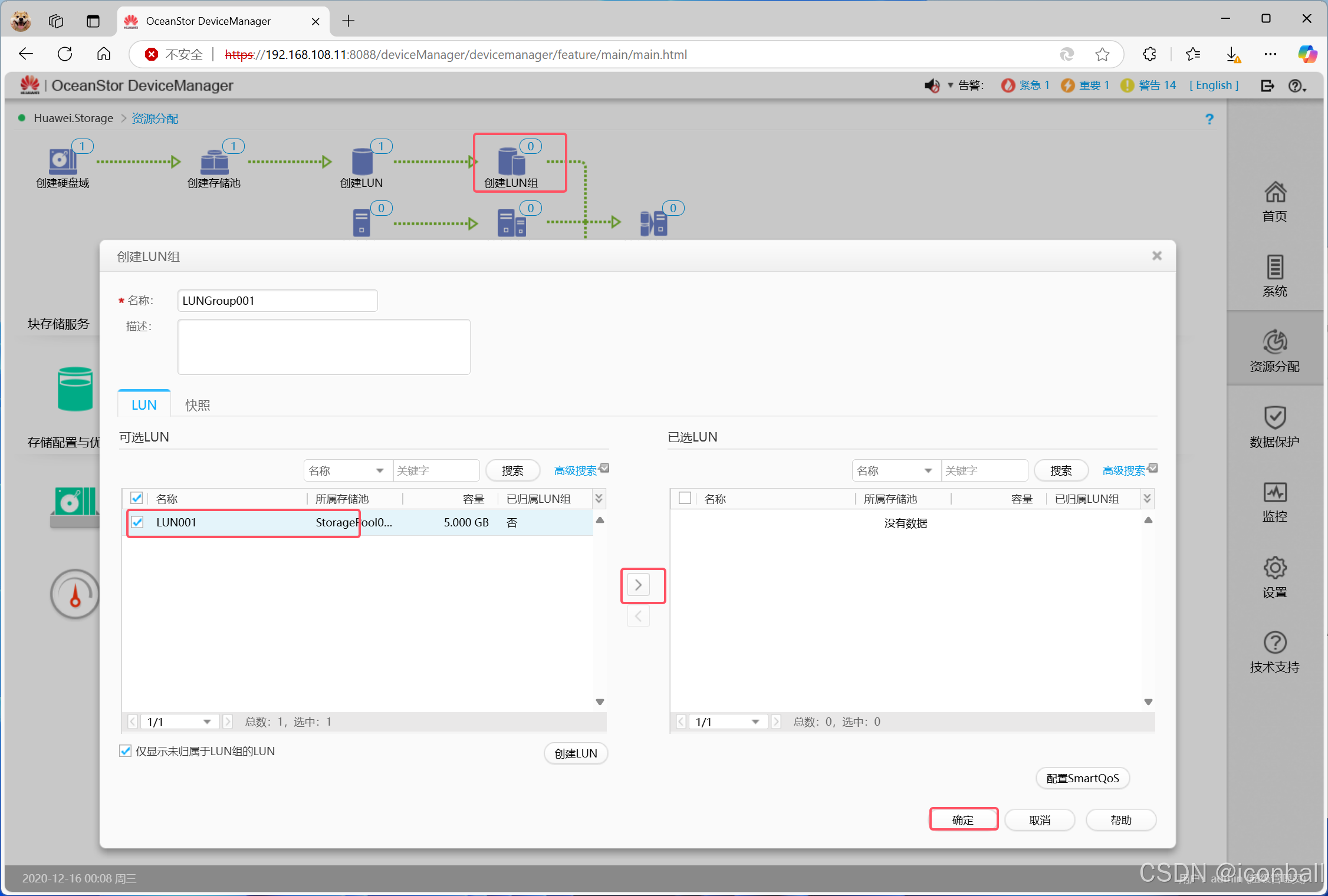

（4）创建 LUN 组
-
点击「块存储服务」→「LUN 组」→「创建」，名称默认
LUNGroup001，添加已创建的LUN001，完成创建。
-

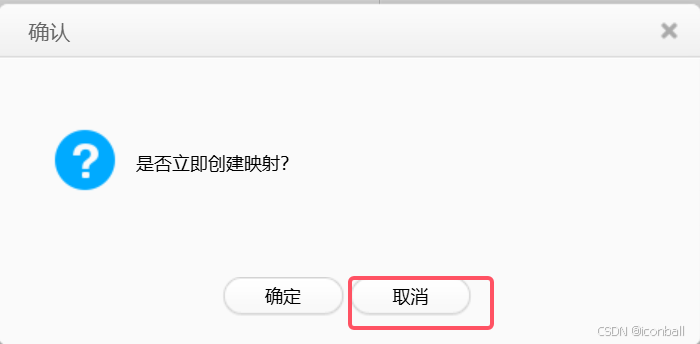

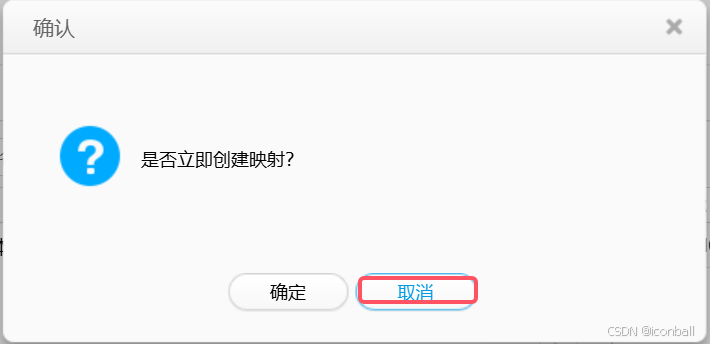

弹出「是否立即创建映射」提示时，点击「取消」。

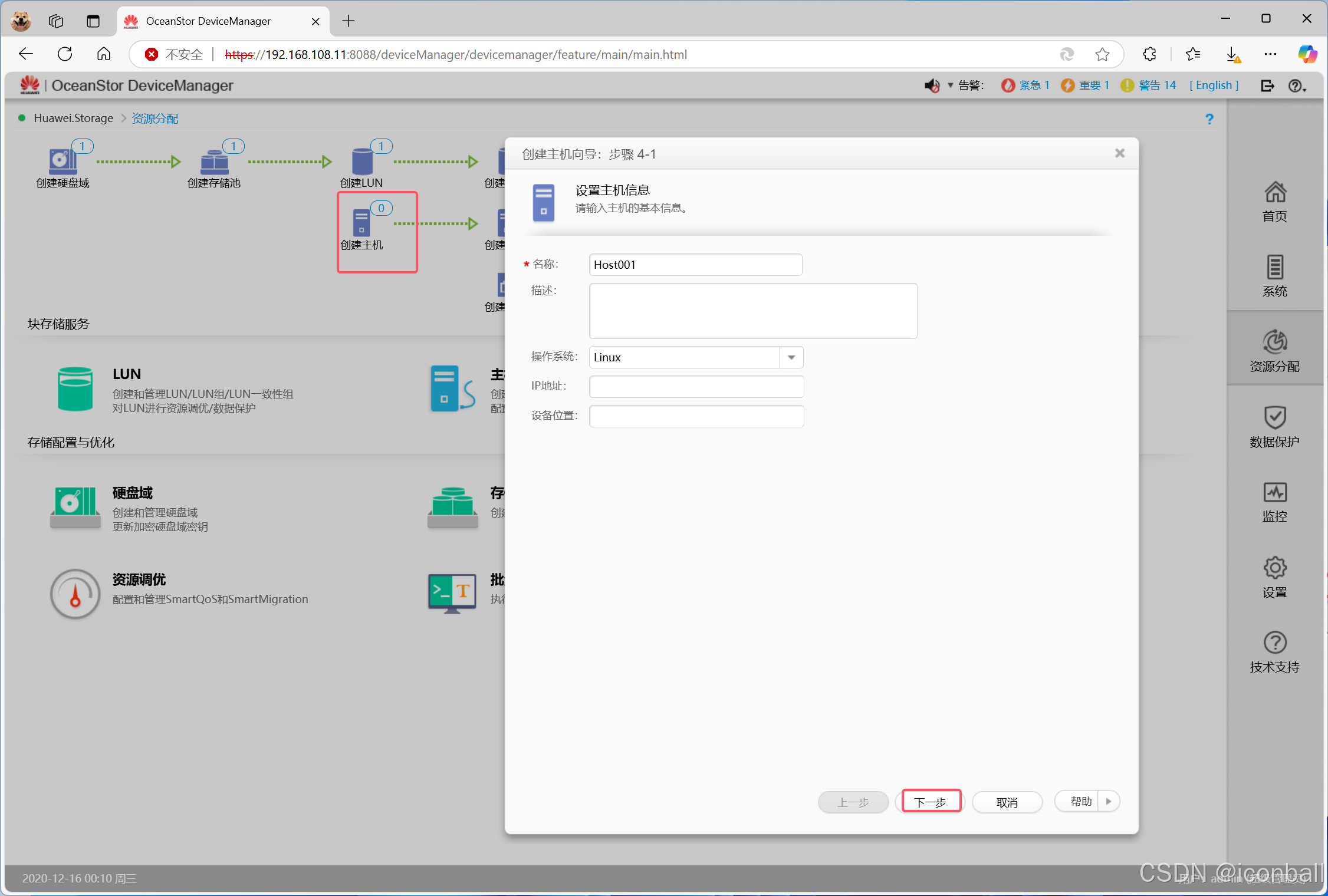

（5）创建主机
-

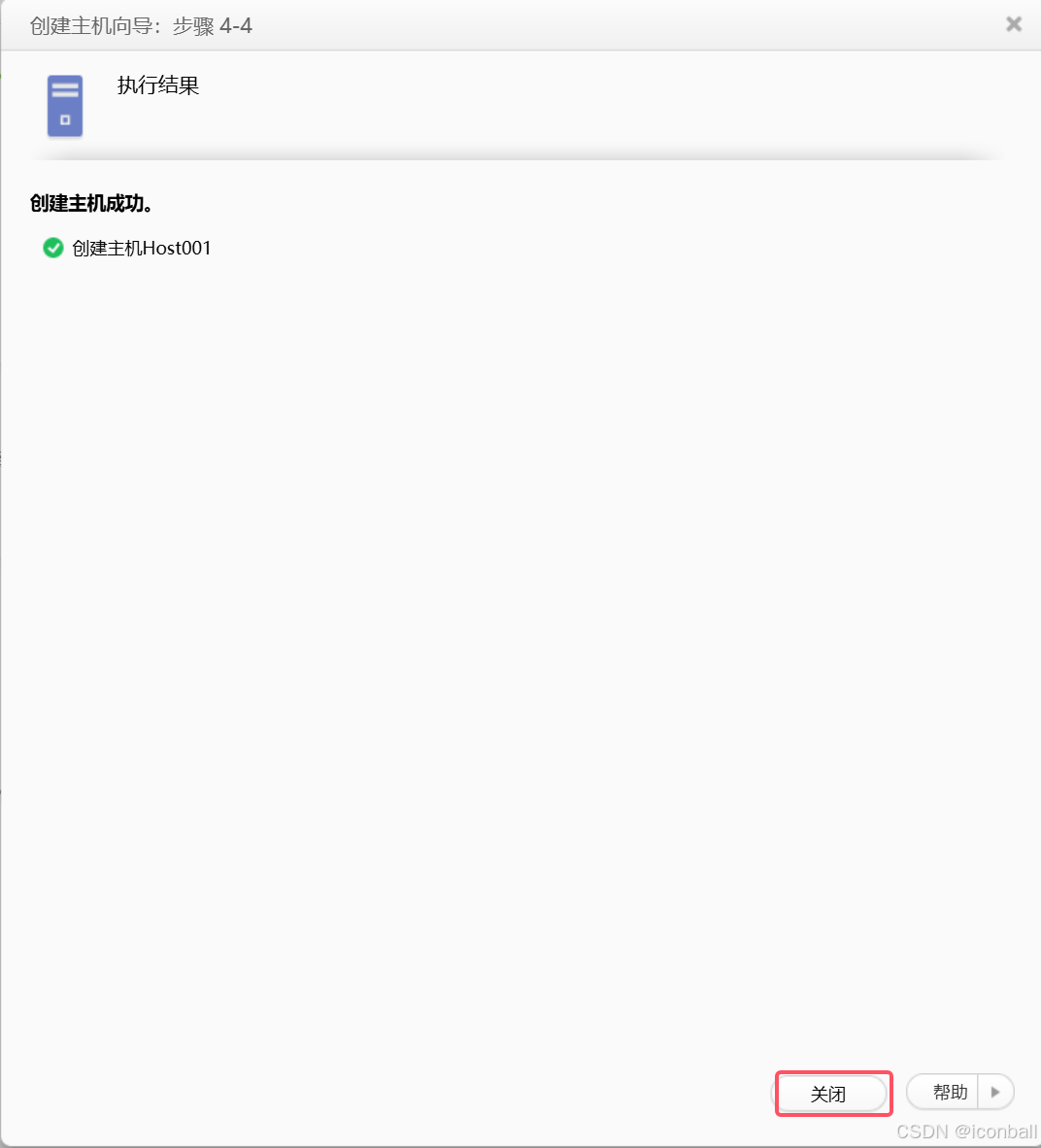

点击「主机」→「创建」，名称设为

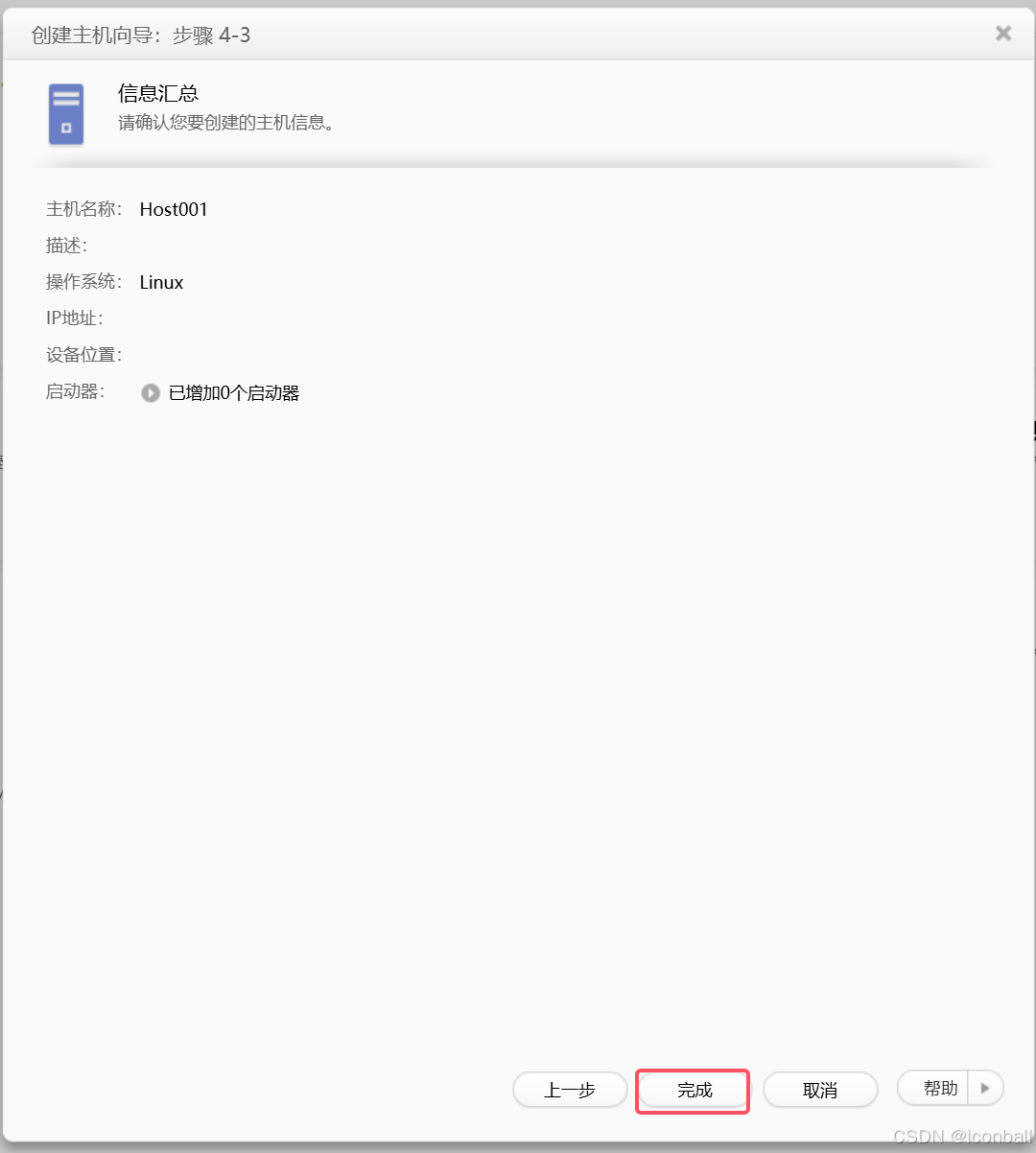

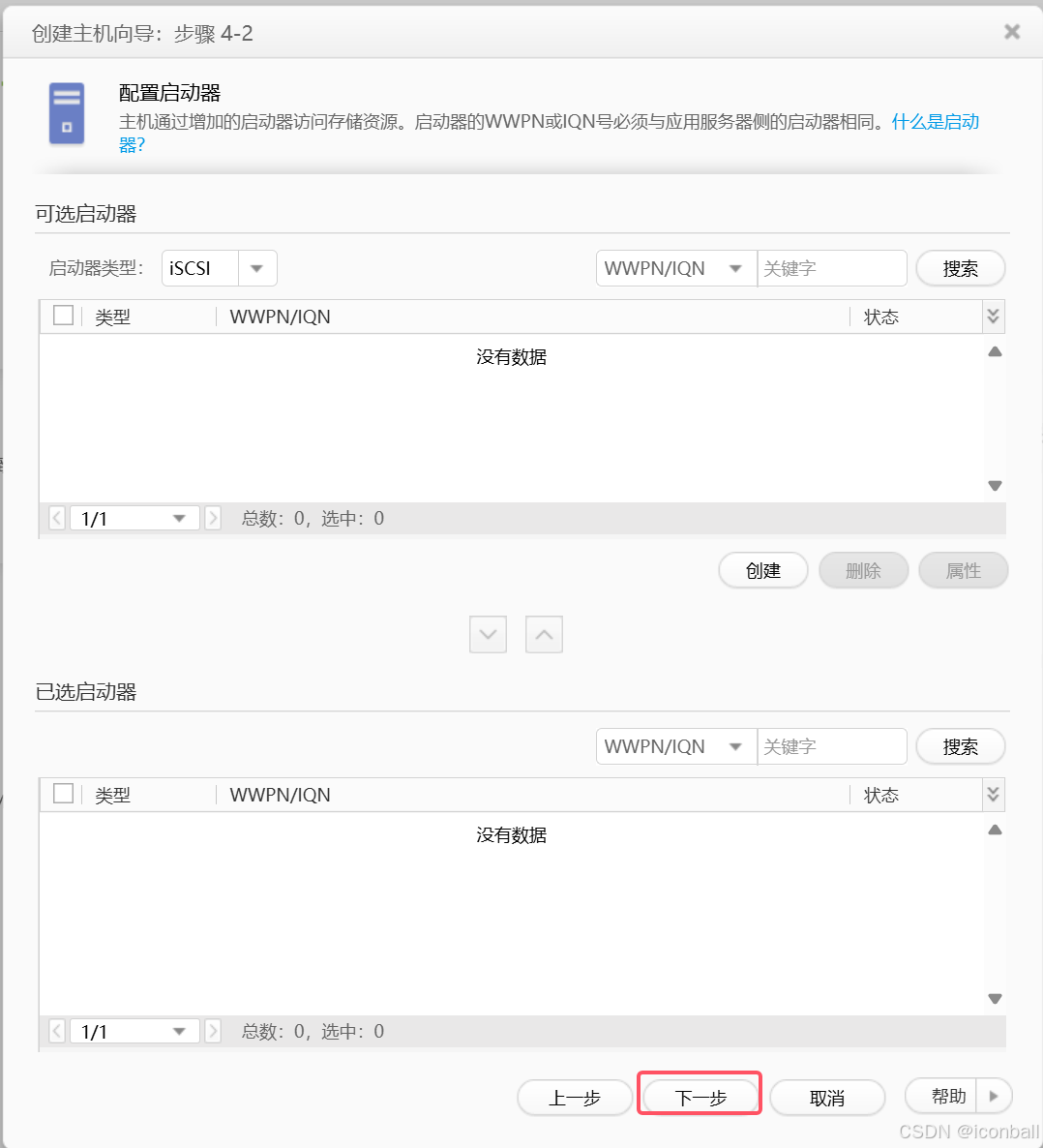

Host001，操作系统选择Linux，直接点击「下一步」（启动器后续添加），完成创建。
-

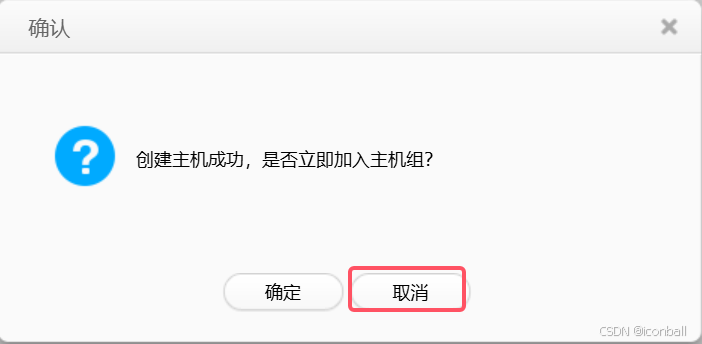

弹出「是否立即加入主机组」提示时，点击「取消」。

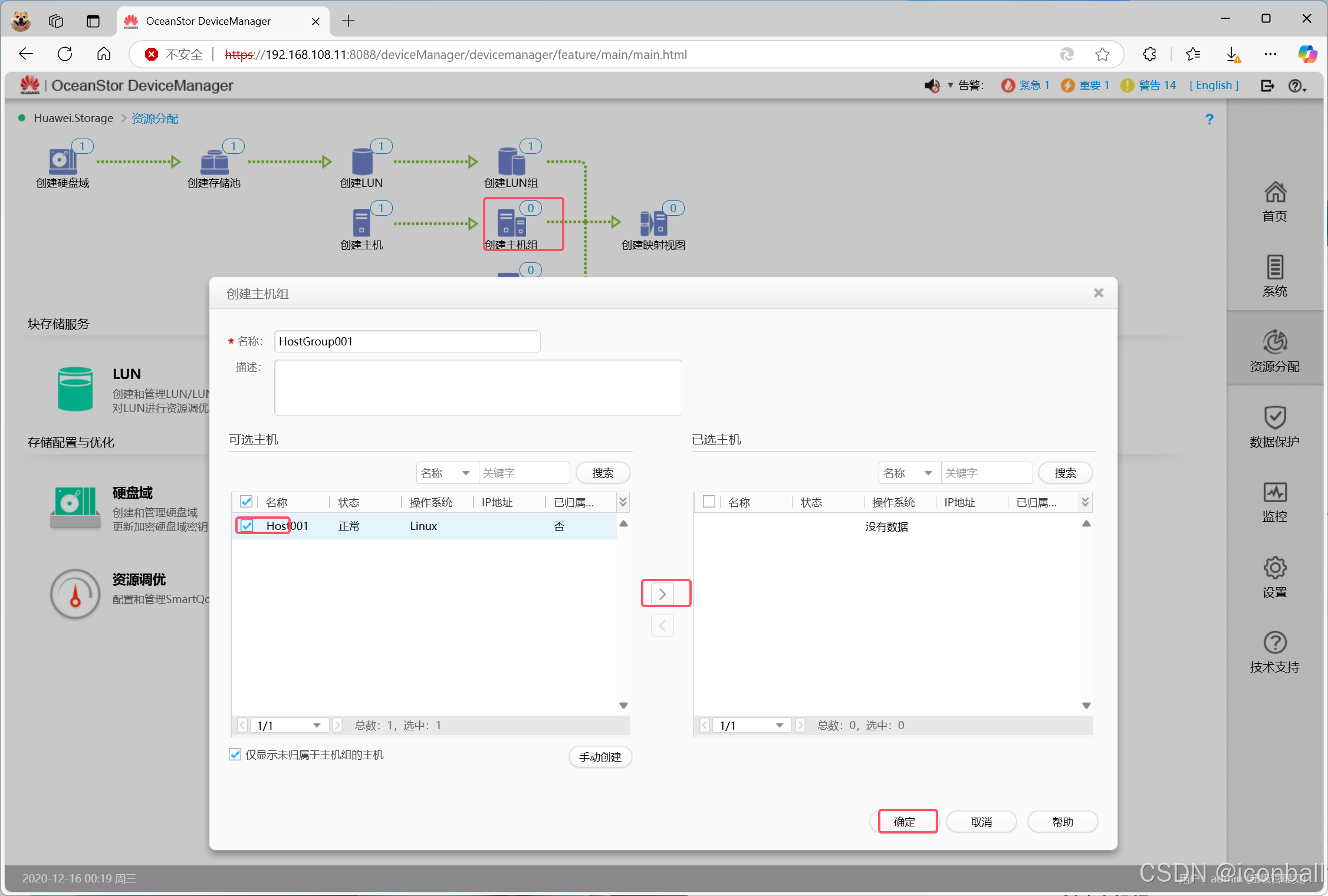

（6）创建主机组
-
点击「主机组」→「创建」，名称默认
HostGroup001，添加已创建的Host001，完成创建。
-
弹出「是否立即创建映射」提示时，点击「取消」。

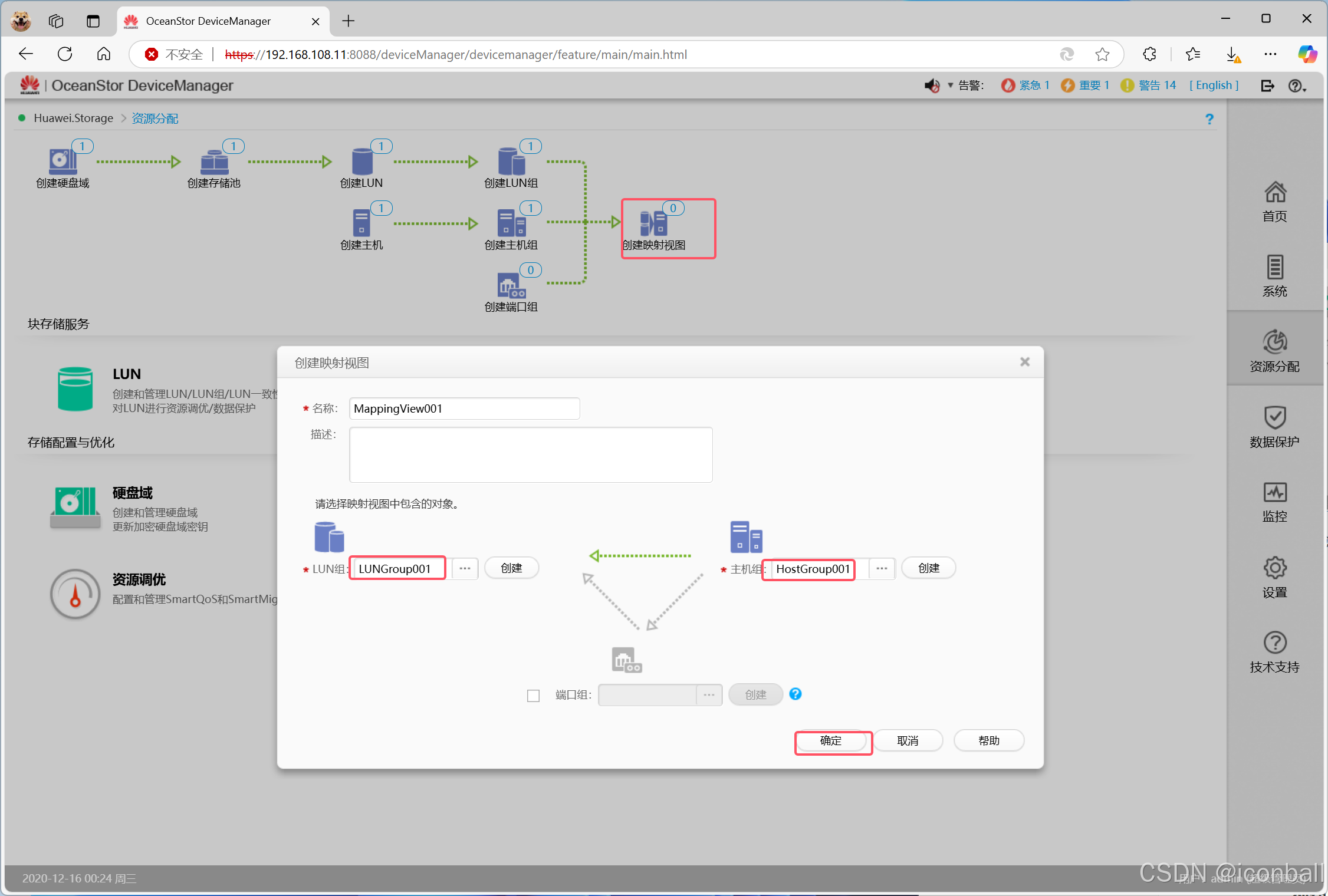

（7）创建映射视图
-
点击「映射视图」→「创建」，选择
LUNGroup001和HostGroup001，勾选「我已阅读上述信息」，点击「确定」，完成 LUN 组与主机组的映射。
3. Windows 主机连接存储（iSCSI 方式）
（1）Windows 网络配置
-

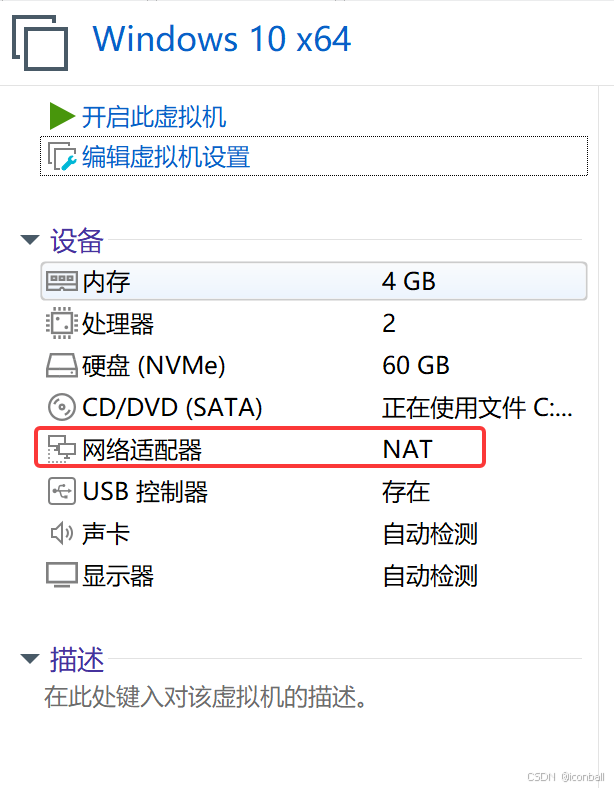

打开 Windows 虚拟机（需安装在同一 VMware 环境），编辑虚拟机设置，网络适配器选择「NAT」。
-

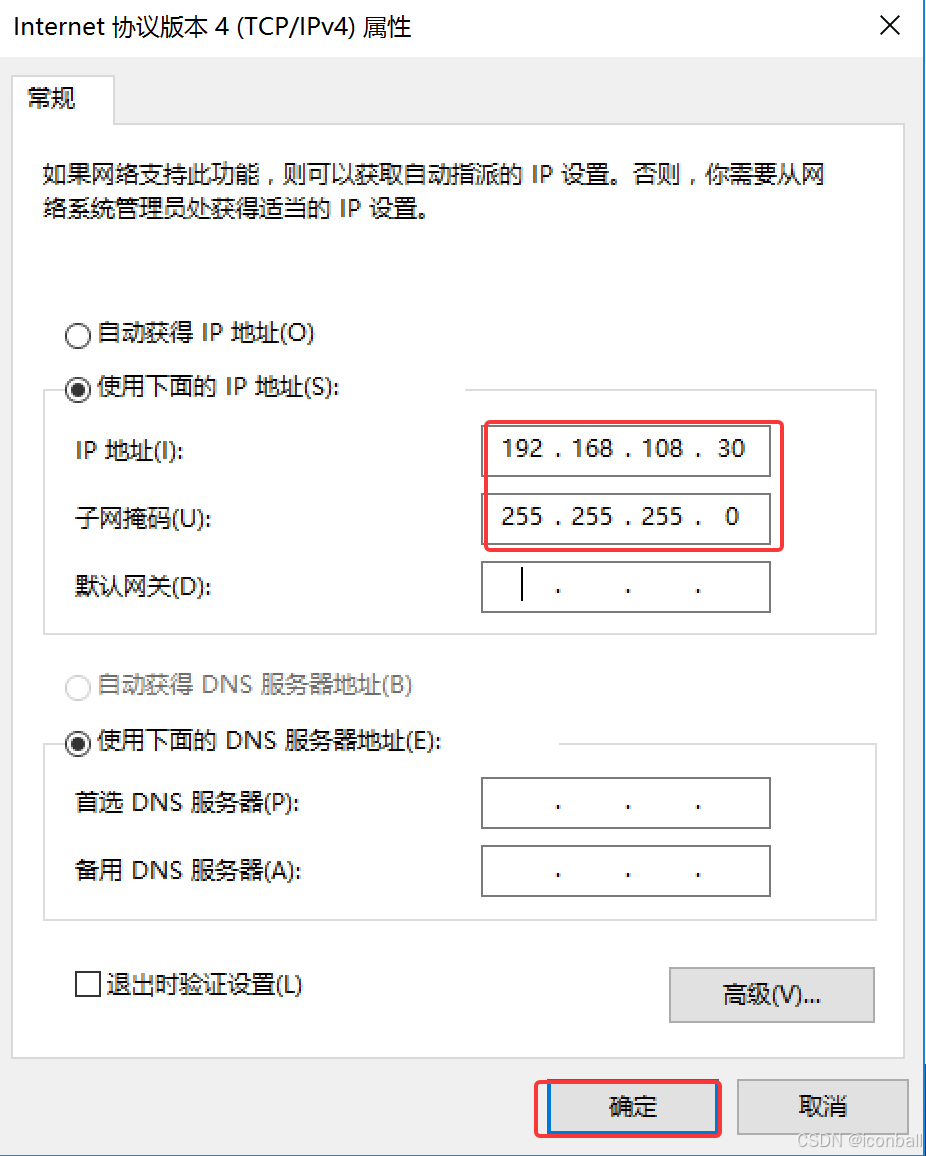

配置 Windows 网卡 IP：
192.168.108.30，子网掩码255.255.255.0，网关192.168.108.2。
-

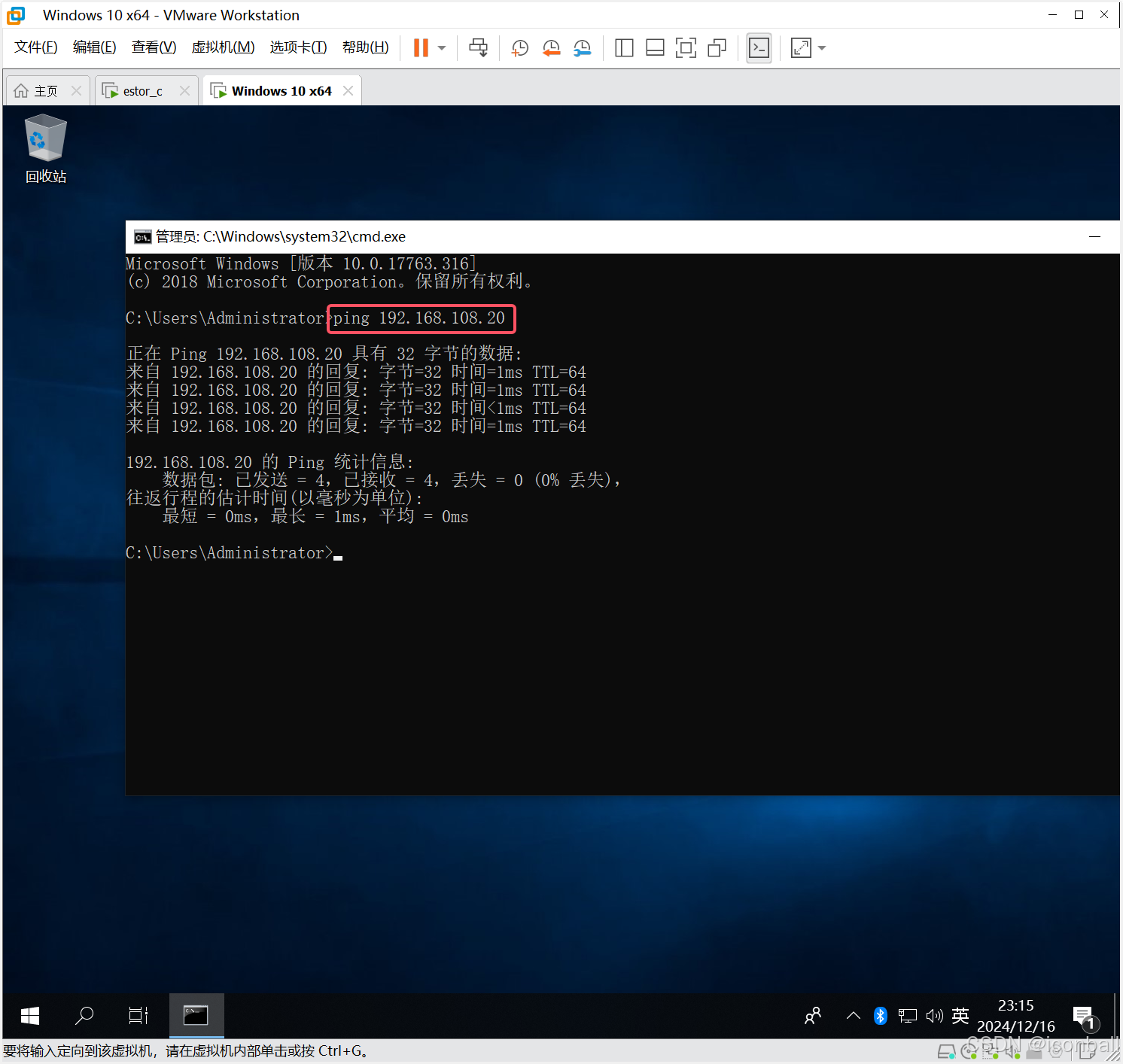

打开命令提示符，执行
ping 192.168.108.20，验证与存储业务 IP 的连通性。
（2）iSCSI 发起程序配置
-

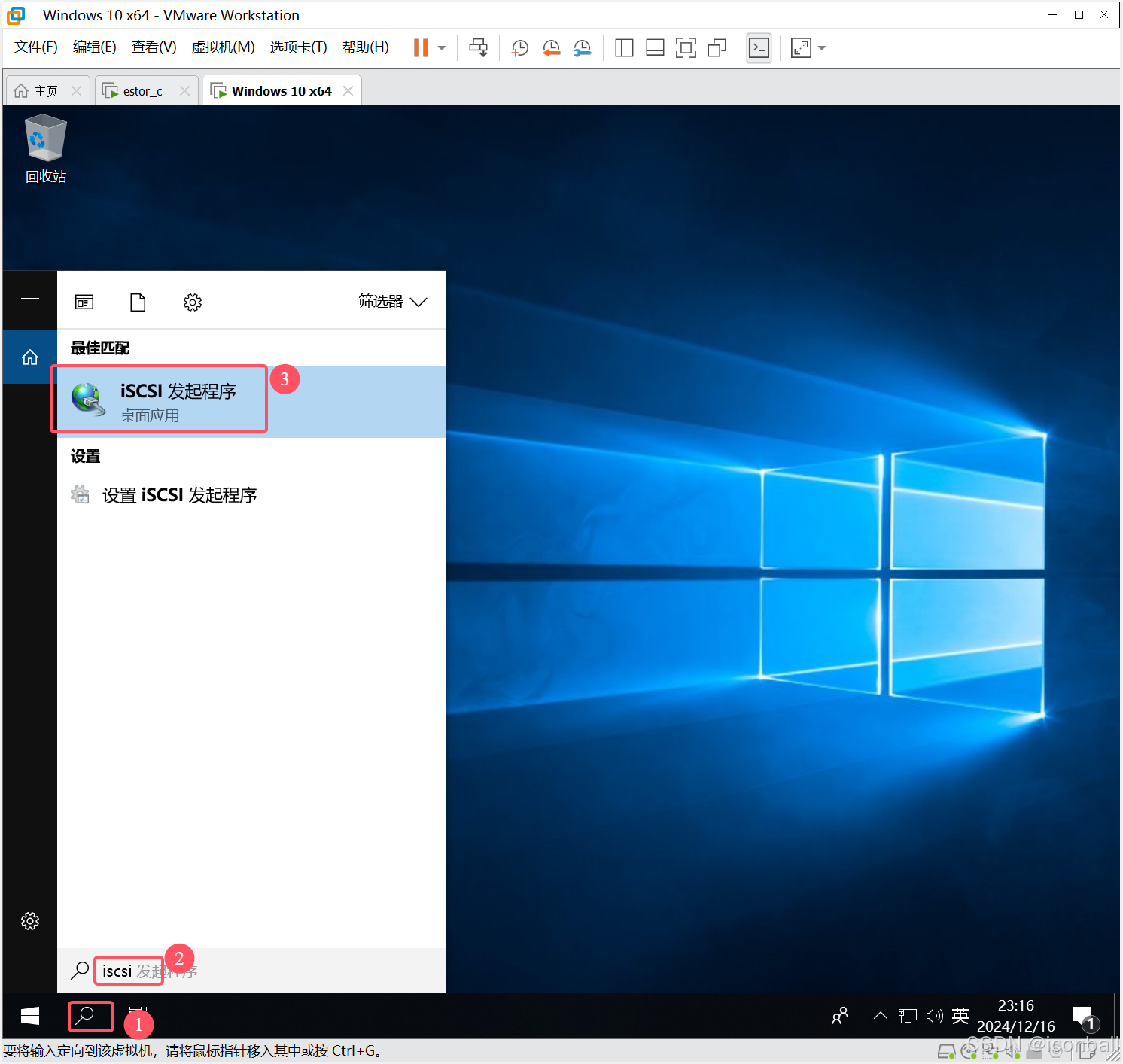

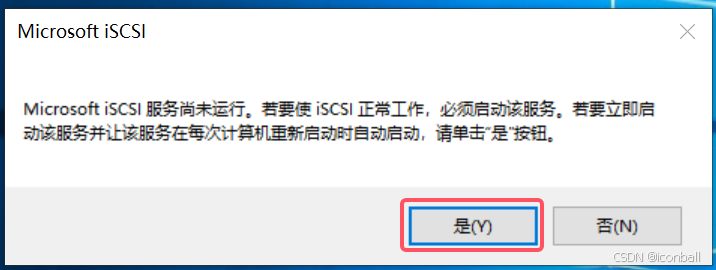

按 Windows 键，搜索「iSCSI 发起程序」，打开后点击「是」启动 iSCSI 服务。
-

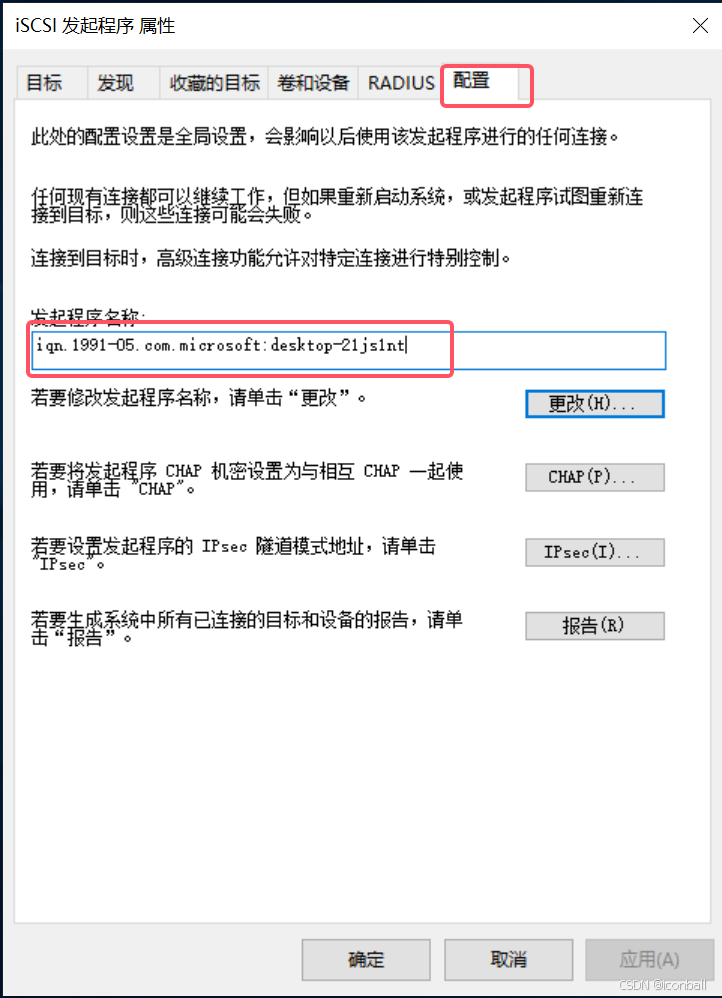

切换至「配置」选项卡，复制发起程序名称（如
iqn.1991-05.com.microsoft:desktop-21jsintl）。
-

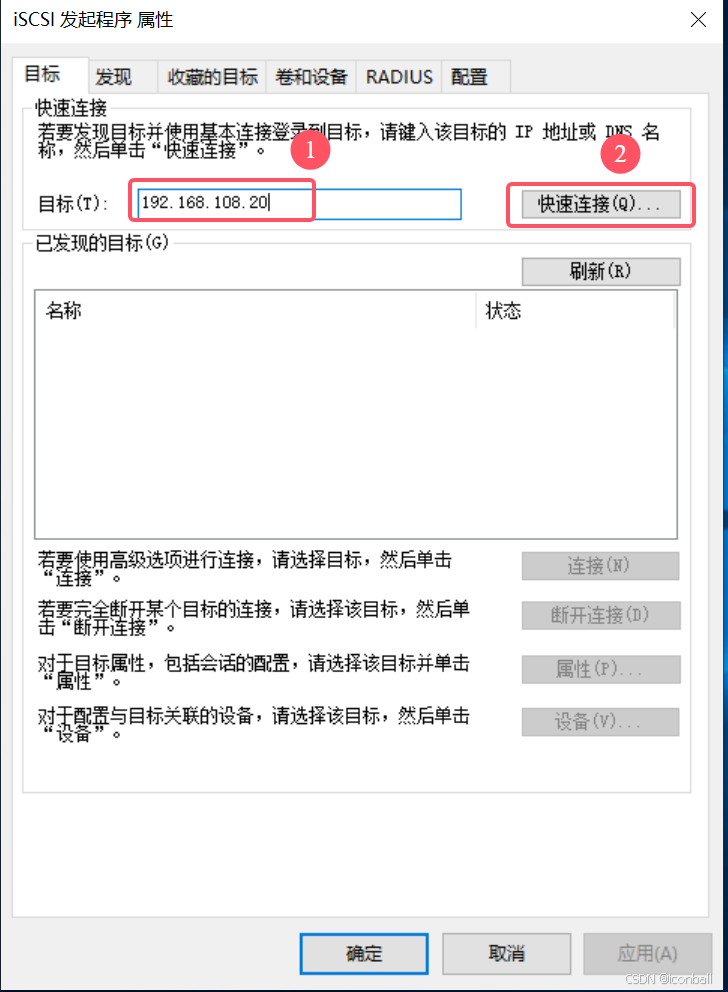

切换至「目标」选项卡，输入存储业务 IP
192.168.108.20，点击「快速连接」，选择发现的目标并连接，提示「登录成功」后点击「完成」。
（3）存储端添加启动器
-

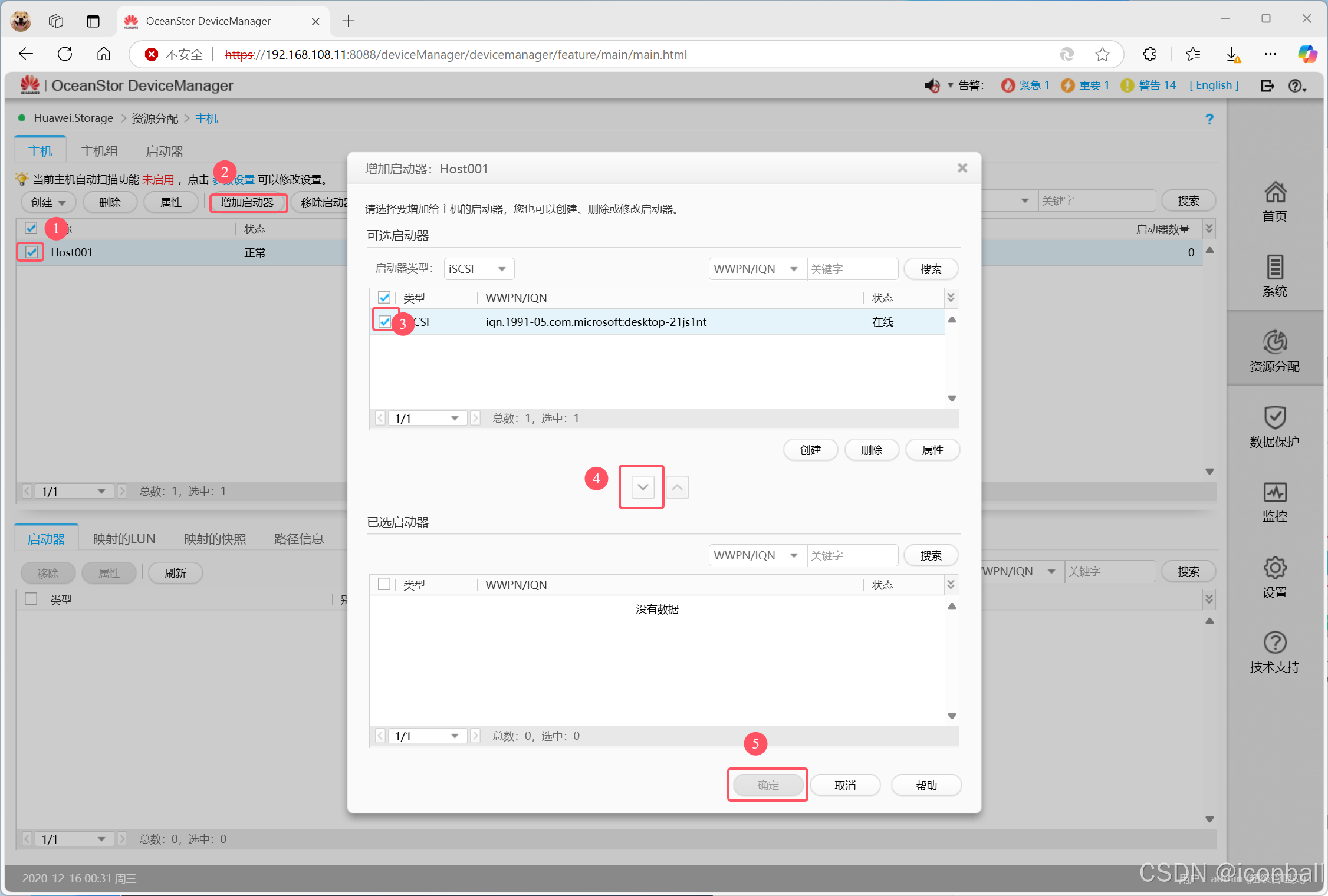

回到 OceanStor DeviceManager，点击「主机」→「Host001」→「增加启动器」，粘贴 Windows 端复制的 iSCSI 发起程序名称，勾选提示框后点击「确定」。

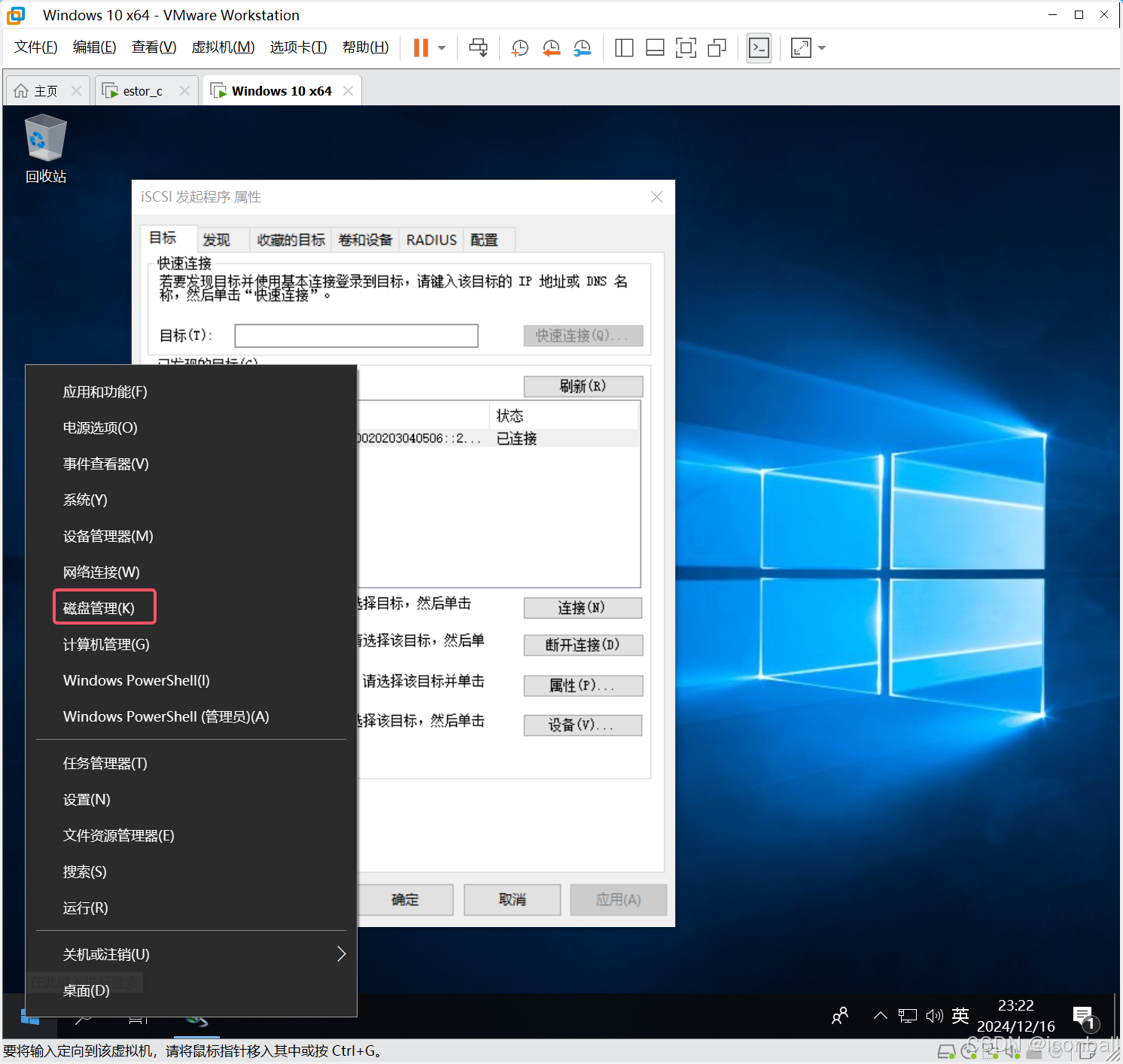

（4）Windows 磁盘初始化与使用
-

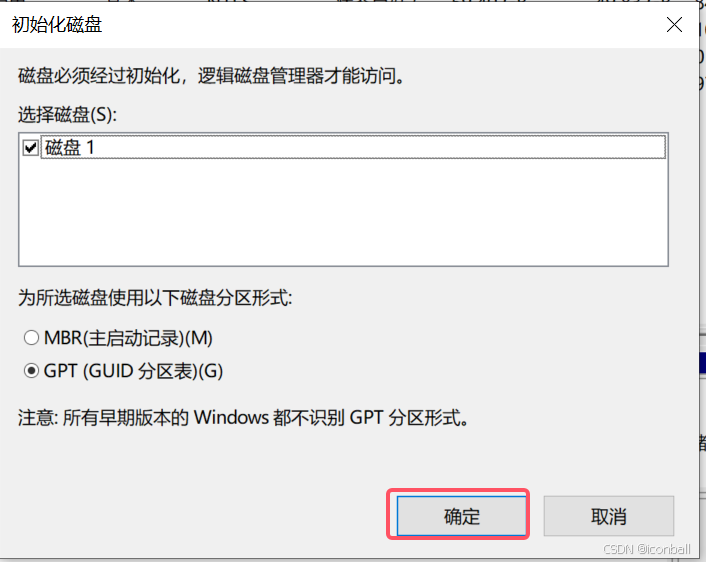

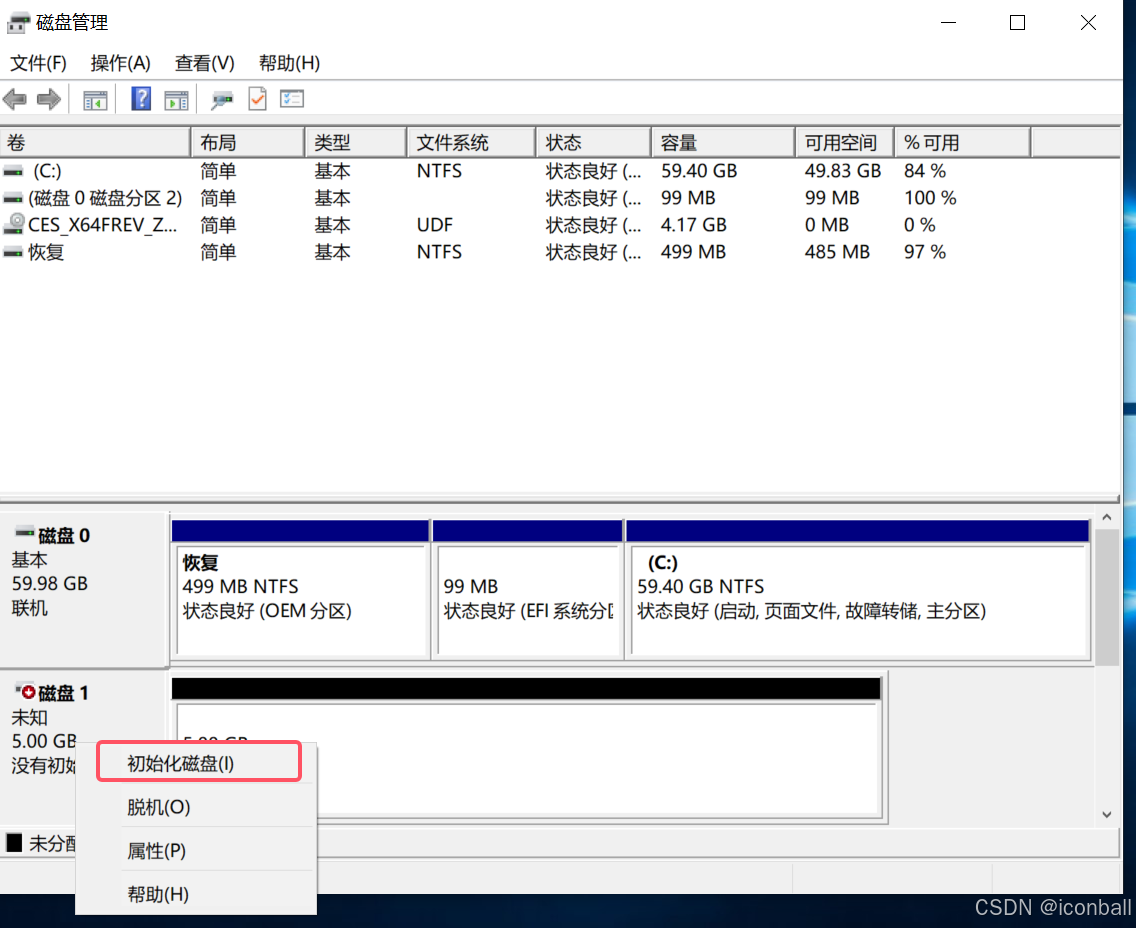

打开 Windows「计算机管理」→「磁盘管理」，右键点击未初始化的磁盘（5GB），选择「初始化磁盘」，分区形式选择「MBR」或「GPT」，点击「确定」。
-

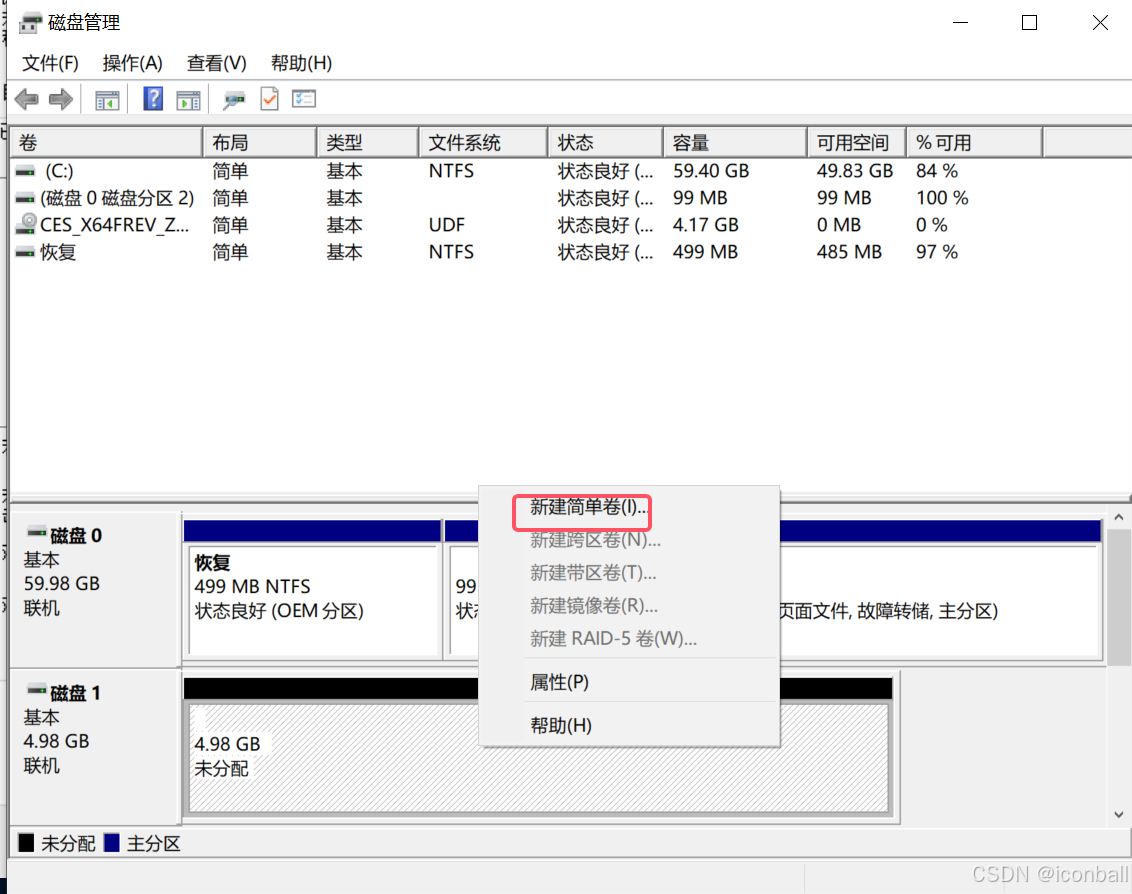

右键点击未分配空间，选择「新建简单卷」，按向导完成分区创建（盘符默认 E:）。
-

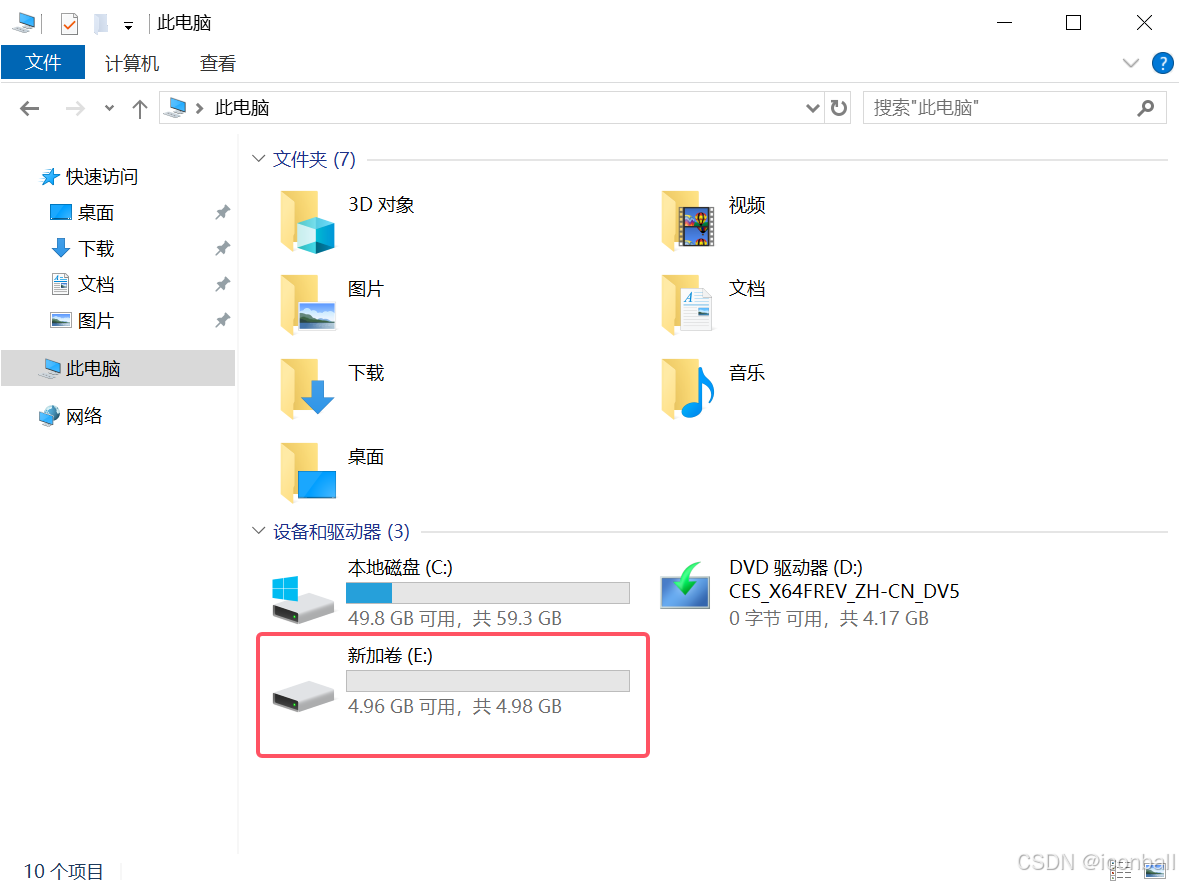

打开「此电脑」，双击「新加卷（E:）」，可创建文件测试存储读写功能。
四、注意事项
- 仿真环境不可重启或关闭，可通过 VMware 挂起或拍摄快照保存状态。
- 虚拟机硬件配置（CPU、内存、网卡数量）需严格按要求设置，否则可能导致仿真器异常。
- 配置存储业务 IP 时，需确保与主机 IP 在同一网段，且无 IP 冲突。
- 若需扩充 LUN 容量，可新建 LUN 并加入原有 LUN 组，无需重新配置映射。
