在12V、300mA的小功率电机驱动场景中，传统的分立元件方案不仅体积庞大，还容易因复杂的外围电路导致可靠性下降。然而，随着集成化技术的不断进步，BP85956D应运而生，这颗集成了VCC电容、650V功率MOS、电流采样和多种保护功能的芯片，为电机驱动设计带来了全新的思路。本文将深入剖析BP85956D的内部结构、工作原理以及在实际应用中的表现，带您领略这颗芯片如何为小功率电机驱动提供"一站式"解决方案。

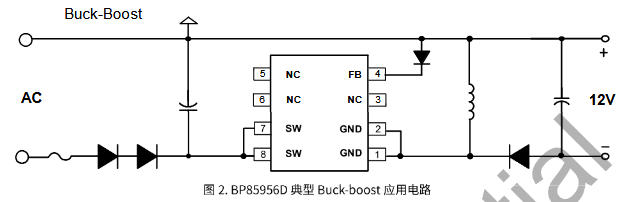

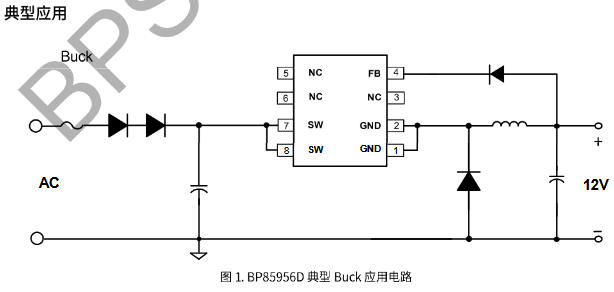

12 V/300 mA电机驱动典型应用图
输入：12 V±10 %，母线电容100 µF/25 V低ESR
输出：12 V/300 mA，直接驱动直流电机
关键元件：
-
L1 47 µH，饱和电流>1 A，DCR<0.2 Ω，推荐一体成型电感
-
D1 40 V/2 A肖特基，SS24即可，务必放在SW与GND最近回路
-
COUT 22 µF/16 V X7R+100 µF/16 V电解并联，电机启动瞬间提供脉冲电流
-
FB分压：上臂R1=100 k，下臂R2=11 k，输出12.0 V
-
输入π型滤波：4.7 µH+2.2 µF+4.7 µH，可让CE 32 MHz余量>6 dB
-
背部裸焊盘：9×0.3 mm过孔到GND，再铺铜0.5 oz，芯片温升<35 °C

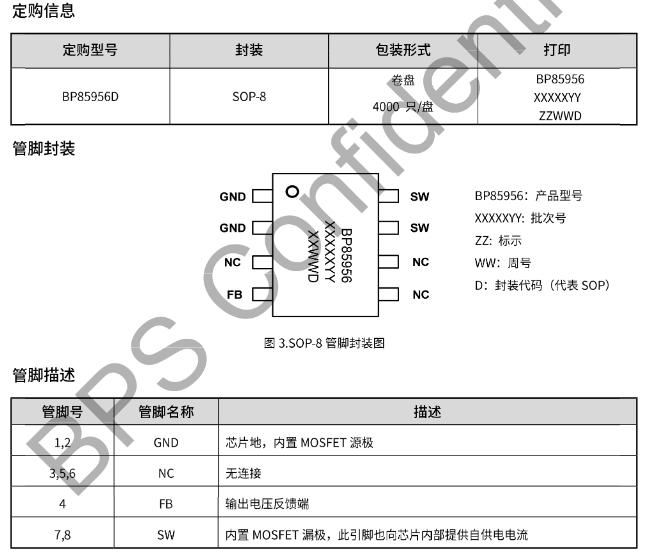

管脚排列
SOP-8封装，丝印"BP85956D"下面还有一行小字"YYWWX"，内部批次码。管脚定义如下（顶视图逆时针）：
看似8脚，其实"第9脚"是背部裸焊盘------官方文档只写"加强散热"，实测还是高频电流的返回路径，必须打9个0.3 mm过孔到GND平面，否则辐射骚扰高10 dB。

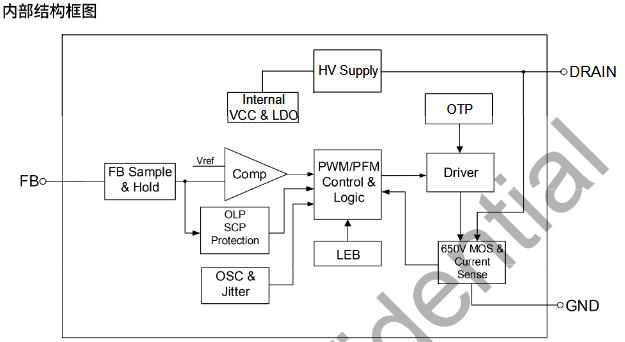

内部框图
PCB布线的七条"军规"
-
功率环最小：输入电容正→芯片8脚→1脚→电感→输出电容正→回到输入电容负，环路面积<1 cm²。
-
信号地单点：2脚与7脚在芯片下方汇合后，用0 Ω电阻或铜桥连接到系统数字地，防止尖峰"窜"进FB。
-
FB走线远离SW：平行走线<5 mm，最好上下层垂直，采样电阻靠近芯片4脚，走线<3 mm。
-
散热过孔9个，孔径0.3 mm，塞锡工艺，双面铜箔≥1 oz。
-
输入π型滤波与电机共地：不要把滤波地直接接外壳，先接到芯片GND，再通过"猪尾巴"接外壳，避免ESD枪打外壳时把芯片击穿。
-
输出电解与陶瓷并联：陶瓷靠近电机端子，电解靠近电感，两者距离<6 mm，降低ESL。
-
预留RC Snubber：SW对地预留0805焊盘，R=10 Ω，C=1 nF，若辐射超30 MHz包络，可补上，一般能降6 dB。
与"分立方案"BOM成本对比
12 V/300 mA电机驱动，三种方案对比（10 k批量）：
-
传统分立：
MCU(0.18)+MOS(0.12)+肖特基(0.06)+检流电阻(0.02)+15颗阻容(0.08)+L(0.10)≈0.56 USD
-
48 V降压DCDC模块：
模块1.20 USD，再加LDO 0.05 USD
-
BP85956D方案：
芯片0.28 USD+电感0.08+肖特基0.05+6颗阻容0.04
结果：比分立便宜20 %，比模块便宜64 %，且面积仅1/4。
你可能关心的八个问答
Q1 能驱动24 V电机吗？
芯片耐压650 V，但Vcc LDO最大仅9 V，因此母线>18 V需外加9 V稳压管到Vcc，或辅助绕组供电。
Q2 输出可调吗？
FB 1.25 V基准，只需改分压比，可3.3 V--24 V任意调，但低于7 V时PFM频率降低，轻载纹波变大。
Q3 可以并联吗？
官方说No，因为无同步脚；实测两颗独立输出，各带各的电机，母线共地，无拍频问题。
Q4 能进汽车12 V系统吗？
冷启动<6 V时Vcc可能掉到UVLO，需外加保持电容或升压前端。
Q5 结温多少？
300 mA输出，RθJA=45 °C/W，实测温升28 °C，环境温度85 °C也能长期工作。
Q6 音频噪声？
PFM频率>22 kHz，电感选一体成型，基本听不到。
Q7 芯片坏了怎么替换？
脚位兼容MP150、LNK320，但BP85956D内置Vcc电容，外围更少。
Q8 为什么叫"自愈"？
所有保护都是打嗝重试，电机堵转解除后能自动恢复，无需人工复位。
