音视频-YUV格式

YUV是什么

先来句废话YUV首先是一种格式。

YUV是一种亮度参数和色度参量分开表示的一种像素格式。其中Y代表的是明亮度，也就是灰度值。而UV代表的是色度。作用是用来描述色彩和饱和度。用于指定像素的颜色。

Y：亮度分量，表示物理线性空间亮度

U：蓝色偏移程度

V：红色偏移程度

YUV同RGB类似，也是一种颜色编码方法，主要用于电视系统以及模拟视频领域。它讲亮度信息Y，与色彩信息UV进行分离，只用Y数据就可以播放出完整的影像，只不过图像是黑白色的。YUV不像RGB那样需要三个独立的视频信号**同时传输，**另外YUV格式可以在UV这种色彩信息进行压缩，所以它占用的空间会小一些。

历史

首先说一下YUV的优点，原因之后会有解释。

YUV更省空间
YUV它也可以表示图像。
RGB可以与YUV可以互转

YUV的发明是由于彩色电视与黑白电视的过度时期。黑白的电视仅仅需要Y数据，也就是灰阶值，就可以表示出来图像。而对于YUV、YIQ来处理色彩的电视，可以把UV看做表示彩色。剩下的Y讯号就和黑白电视的电视讯号相同，就可以解决兼容问题。同时YUV最大的优点在于，只需要占用极少的带宽。

那有YUV这么好为什么还用RGB？

原因很简单，因为我们的液晶显示器的色彩原理，运用的就是红绿蓝颜色模型。就是依据这个来进行硬件设计的。仔细拿放大镜看看我们的手机屏幕，可以看到红绿蓝三个条条的。硬件就是这样，硬件识别的值，也是参考红绿蓝模型的值，这对于硬件设计而言是理所应当的。用比较拟人的说法就是，你们最终干活的打工人，除了RGB不认别的。那你跟他沟通的时候，不得也用RGB么。所以就产生了一个规则，无论数据如何兜兜转转，最终的结果一定要是显示屏硬件能识别的数据。也就是 RGB。

那这样的话直接用RGB不就得了？为什么还要有YUV？

我们最前面提到的，YUV它可以解决兼容问题，也曾经解决过，但是，这不是它被广泛使用的核心原因，核心原因就是YUV它占得容量小，节省带宽。在多媒体的世界里，带宽是能省则省的。因为涉及网络传输，数据量太大，耗流量而且慢，对于实时音视频而言，哪一个都要是力保的。所以YUV会得到广泛的使用。

在实践中，我们肯定既要数据最终是RGB，给显示器，又要数据省空间的，那么这样的话，一般就是出现以下现象：

数据生产端可能最初的数据也是RGB，也可能是其他，但是网络传输前被转为YUV。(转这块的耗时相比于网络传输，是很少的)
携带YUV的数据可能会经过网络传输(网络传输这里是很耗时的，转YUV一定程度上加快了速度)
数据消费端拿到数据，将YUV转回RGB，显示。(转这块的耗时相比于网络传输，是很少的)

这种方案的话，就满足了既要又要的要求。

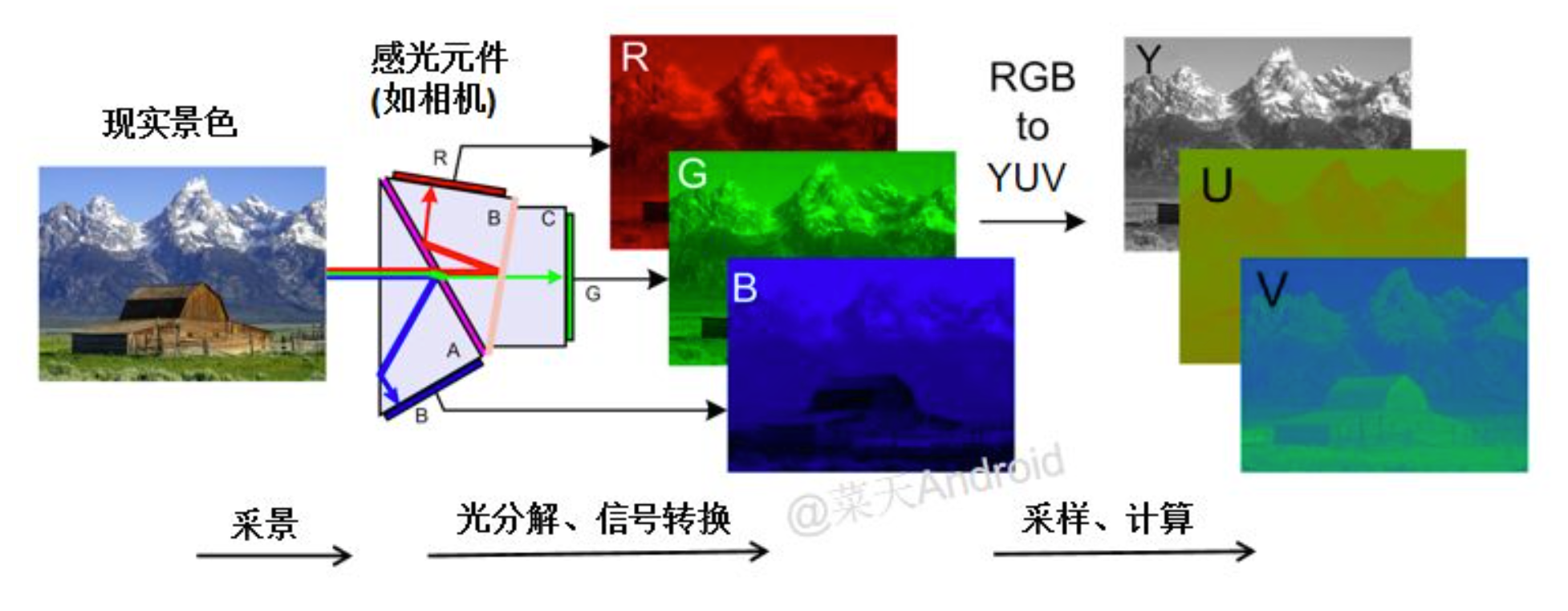

下图是网上找的图，有个步骤就是生生硬转成了YUV。

仅凭这三点，足以在音视频传输中考虑这种替代方案。因为可以实现，因为可以省空间省带宽省钱。如果你是设计者，我想也会调研考虑的。

谈谈RGB

相对于YUV而言，它是不省空间的。RGB为什么大，我们解释一下，YUV为什么相对于RGB小，这个看下面一节就可以了。

RGB的原理有点类似于我们的三原色原理，只不过画画中的三原色和光色它有一些区别。光的三原色是红绿蓝。红黄蓝集一块是白色，(美术中的是红黄蓝，红黄蓝颜色集一块是黑色)。

RGB格式目前主要分为两类

像素格式：是我们比较常用的一种格式，RGB分别分开，用N个位来进行表示。例如RGB24格式，代表 R, G, B 每一个分别占8位，合起来是24位。这种格式可以代表256 * 256 * 256种颜色，即16777216种颜色。但是有个缺点是占用的空间比较大。另外还有一种带透明度的颜色格式，这个是 32位的。更大。
索引格式：这个格式是比较省空间的，但是是一个老格式，而且代表的颜色并不是那么丰富的。目前基本被弃用状态。其原理是，一个值对应的是一个指定的颜色。嗯，索引嘛。去映射找就是了。就比如，01这个值代表的是红色，就去找。对应的索引内容就是红色。索引格式也有几种。

- RGB1：每个像素用一个比特表示，可以表示黑白。
- RGB4：表示16种颜色。
- RGB8：表示256种颜色。
- 现在基本不用了。只是我不是很熟，就多写几句。

YUV色彩原理

人眼

人眼视网膜是处理光，和色彩刺激的。有两大种类细胞组成，视杆细胞，和视锥细胞。视杆细胞是识别亮度的，视锥细胞是识别色度的。但是有个事实是，视网膜中的视杆细胞比视锥细胞多，也就意味着，人眼对阴暗的分辨，要比色彩敏感。YUV的思路参考了这种生物学原理，把图像拆分成了灰度(明亮)，以及颜色。其中描述灰度的数据，很全，但是色彩的数据，由于人眼特征，是可以考虑优化掉一部分数据的。

如果我们查YUV的排列格式，你会发现有 YUV444, YUV422, YUV411, YUV420。 Android手机常用420。这些不同格式尽管乍一听有点晕，都是采用了保留Y，UV酌情优化的策略。简而言之就是，保核心，砍枝叶。就像职场。。。

YUV分类及规则

YUV种类可多了，而且，每个种类也有细分，有区别。但是有规律

按照YUV协议排列方式有(仅仅是协议上的样子，可以暂定为理论上的样子，事实上数据怎么存的，跟这个协议有出入，取决于存储方式。不过尽管有出入，却可按照一定的规则还原成这个样子)：

YUV444
YUV422
YUV420
YUV411

按照数据格式的存储方式（这个是真真正正存储的样子，存储的样子可按照一定规则解析成协议的样子）

纯平铺(Planar，YUV三个分量全部平铺)，
紧凑（Packed，YUV三个交错存储）
平铺+交错复合(SemiPlanar, Y是平铺，YU是交错存储)

按照每个通道数据占多少位

8位
10位(这个10位怎么会是10位？)
16位

YUV各种排列方式

YUV排列方式就是我们上面提到的

YUV444
YUV422
YUV420
YUV411

无论哪种排列方式，我们也有一点共性

Y分量数据，永远是全的！
444，422， 420， 411 数字来源为， **以一行四个像素看，注意是一行， YUV占比。**记住这个套路我们接下来看细分

YUV444

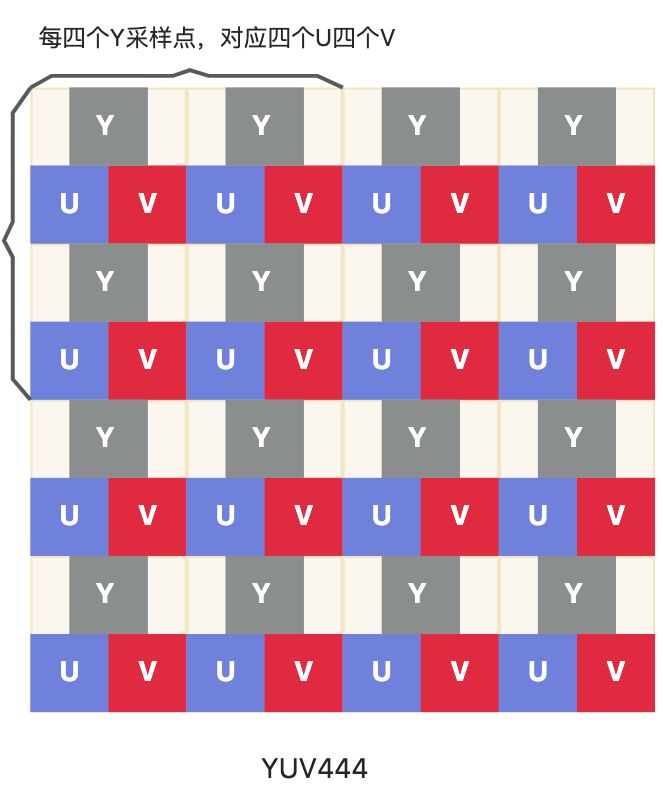

YUV444，代表每4个Y采样，就有对应的4个U和4个V。

但是这种格式，是可以很完美的呈现出来画面亮度和色彩，1:1:1的比例，画面肯定是会表现的比较好的，但是，这个数据量比较大，基本和RGB都是1:1:1保持一种比例。是不怎么省空间的。

YUV422

Y分量同样是保证全量，记住，无论那种，Y一定是全量。

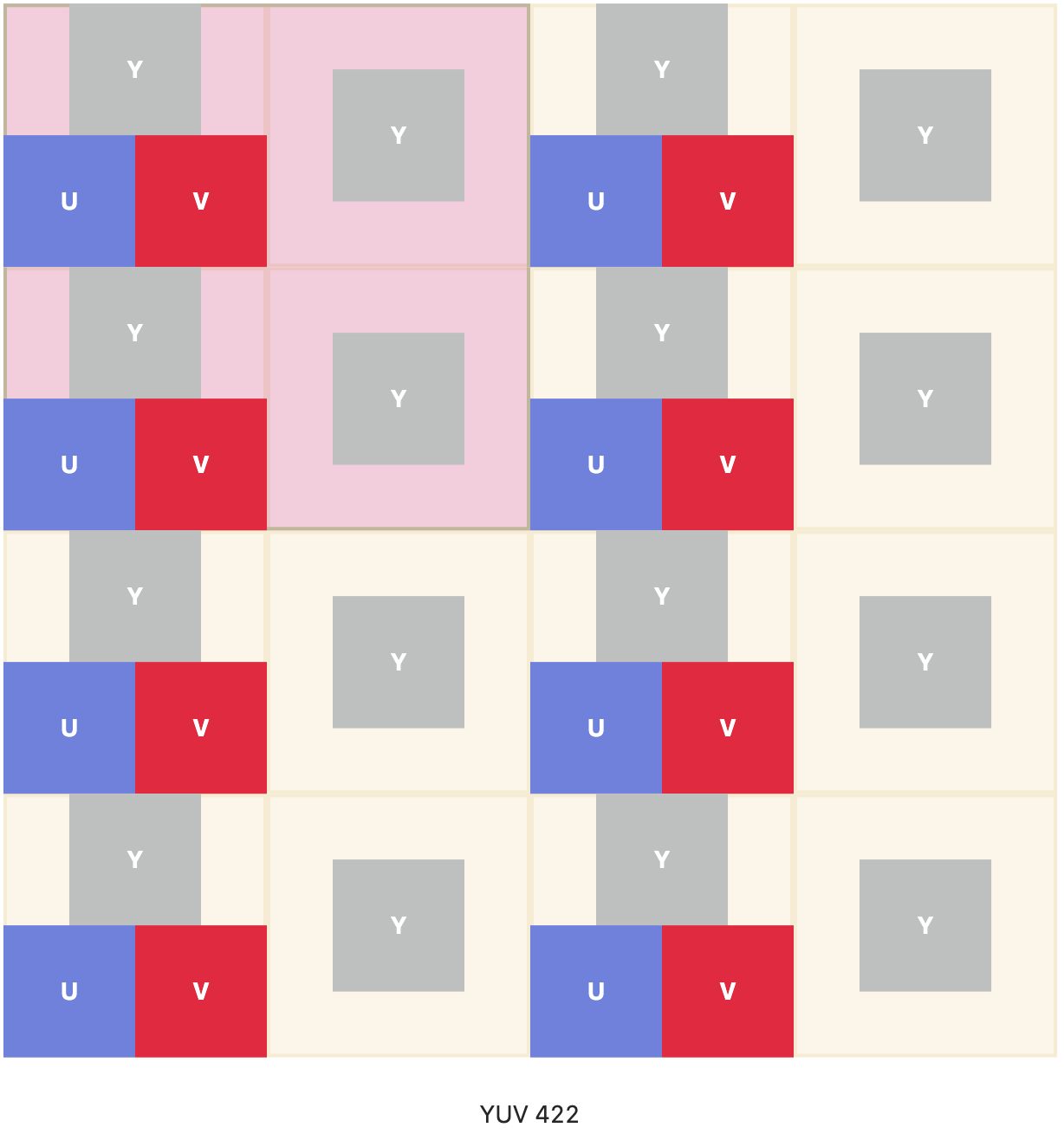

YUV422 就很明显，把UV的量给减少了，相比于444，它只保留了一半。隔一个保留一份全的。

形式上也是那种套路，每四个Y采样点，有两个U，两个V

YUV420

http://dougkerr.net/Pumpkin/articles/Subsampling.pdf

YUV和RGB的区别（以及YUV444 YUV422 YUV411 YUV420的介绍）_444 422 420 411-CSDN博客

PS：420，和 411 是两个令我迷惑的格式。因为明明总量YUV比例都是 4:1:1，但为什么一个叫420，一个叫411

上面我们看见了YUV444 和 YUV422，可以看出来 422是把UV分量砍了一半，排列出来的样子。

但是仍旧有优化空间，那就是，可不可以再砍点数据呢？

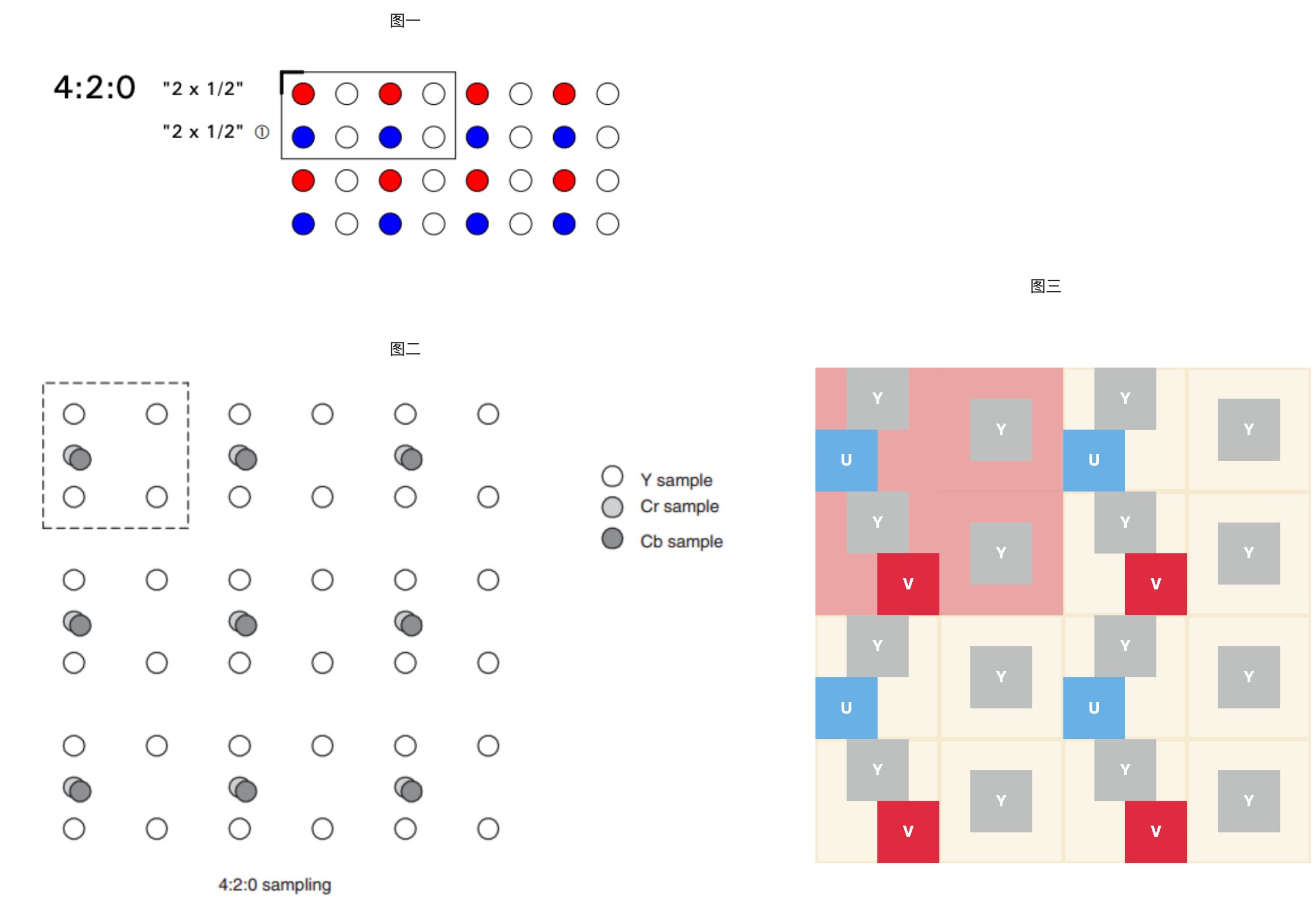

思路如图所示首先看图二

图二是思路，可以考虑黑圈中四个Y共用一个U一个V，这样也是可以的，又省了一部分空间

那究竟怎么排布呢？看图一

也就是第一排隔列记录UV的其中一个，第二行隔列记录UV中第一行没有被记录的另外一个。错开记。

这样下来，按照四个像素一行来数的话， YUV比例要么是： 4:2:0 要么是 4:0:2

420排布参考图三

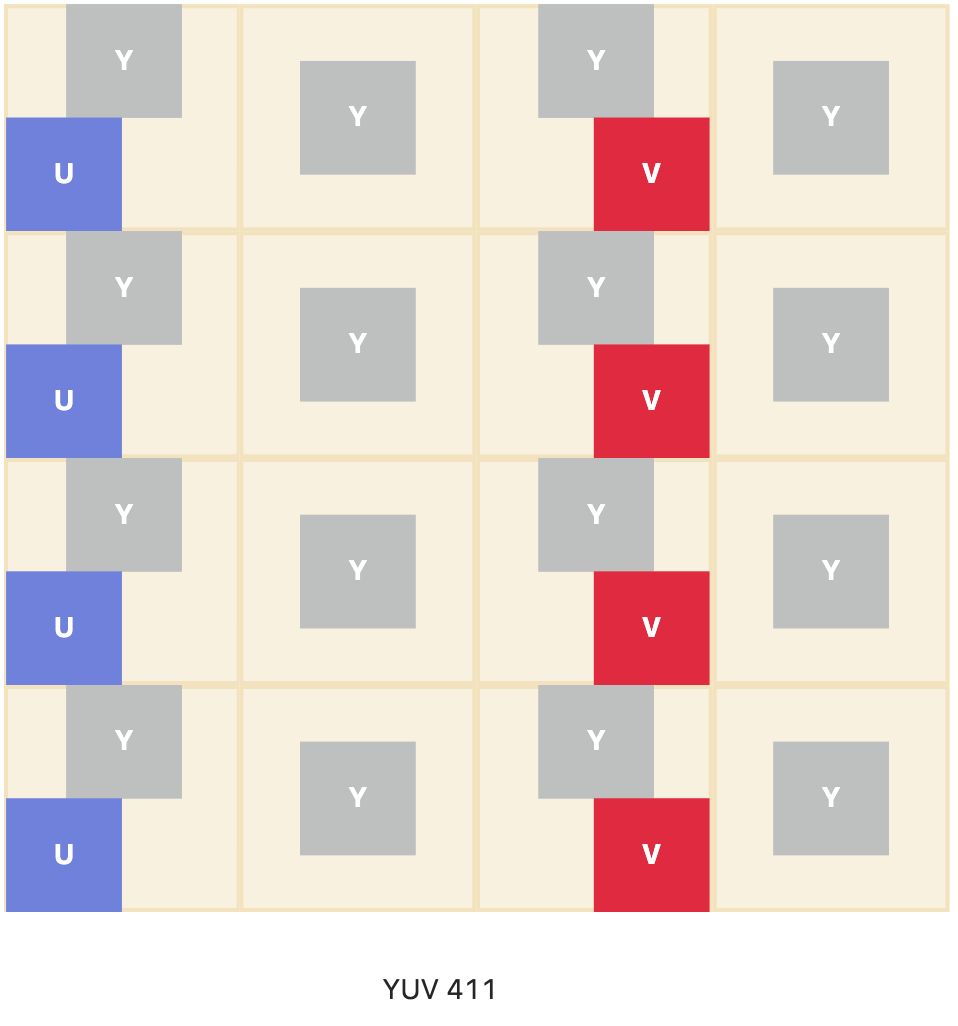

YUV 411

有了420的思路实际上411已经可以反推出来应该怎么排布了。当然总容量依然是YUV比例4:1:1，但是按照我们之前的规则的话，很明显，应该是一行四个像素，其中有一个四个Y，一个U，一个V

YUV存储方式

YUV的主要存储方式分为两种

Planar: 平面模式，是将Y信号与UV信号分开来进行存储，首先将Y信号进行存储，然后再按照一定的规则来存储UV信号。
Packed: YUV信号不进行分开，而是YUV就是进行这种排列来进行存储。就是交叉存储。不过这样存储的话，看着明白，但是解析的时候，有些费劲。因为是交叉的，解析的时候还得考虑交叉。

Planar模式

上方讲了，Planar是平铺模式。但是就算是平铺它也有很多不同。Y都知道拍一块，但是UV怎么排。也是有不一样的：

嗯，从上面我们也可以看出来，这个planar模式实际上应该是用的比较广泛，但是"花样百出"的。原因是它的排列方式也是比较多样化的！

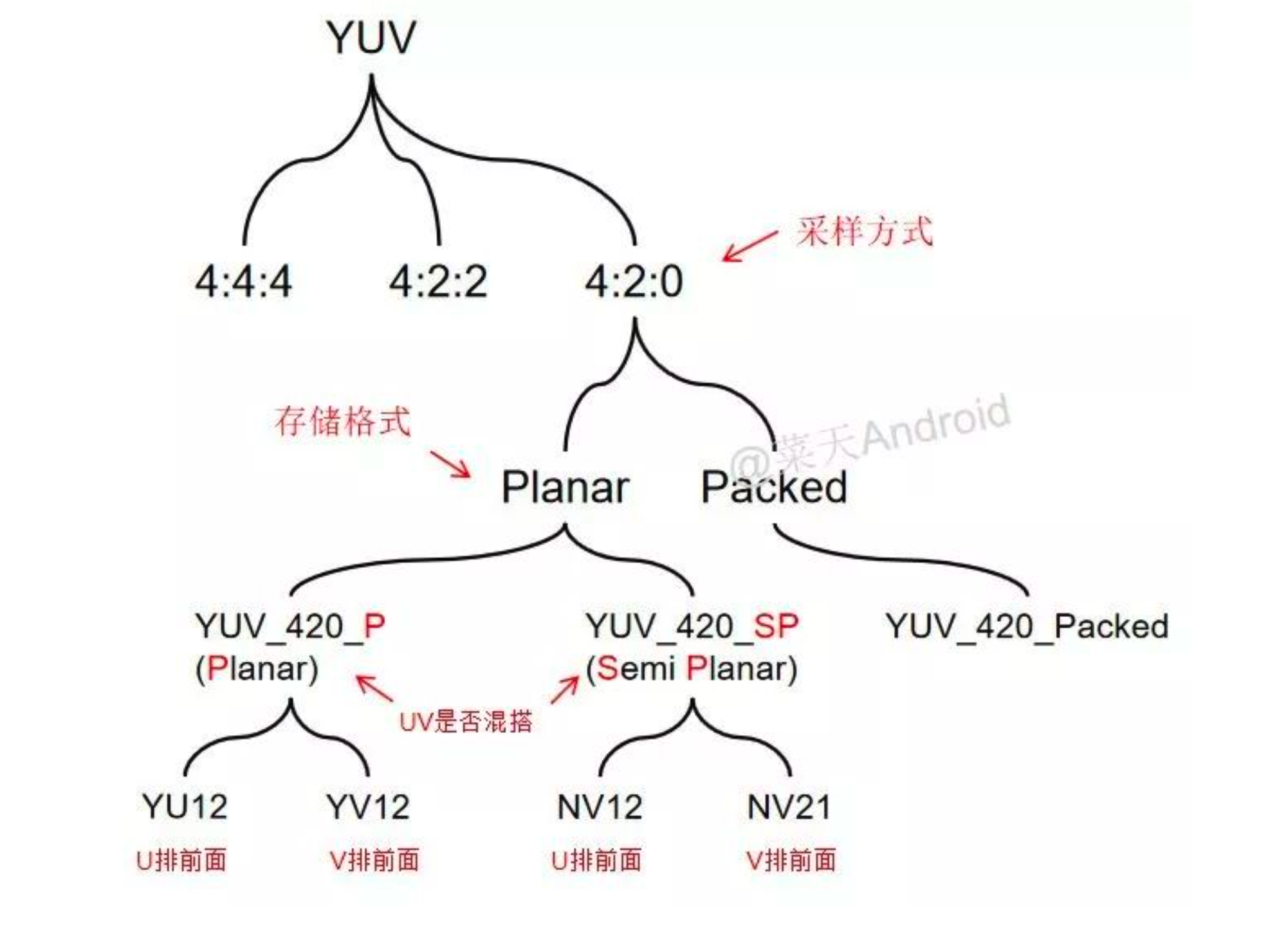

从大的分类上讲，有的多了个 S，你看这个 YUV_420_P 和 YUV_420_SP，这里面就多了个"S", S 代表的是，UV是否混搭。那么这样的话我们进行理解一下

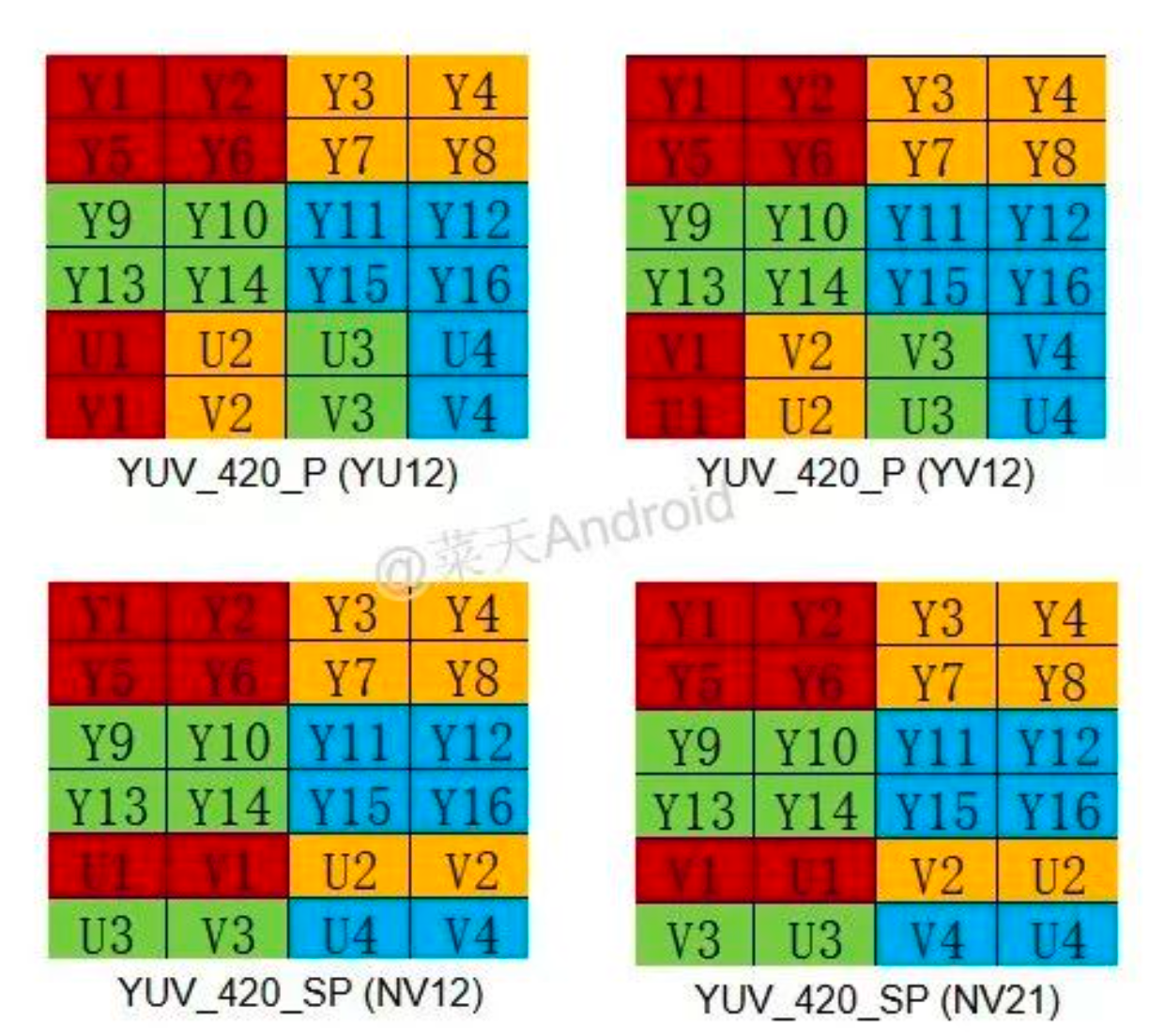

YUV_420_P(YU12), 首先，不是混搭，也就是U和V也是平铺排列的，而YU12 代表Y排第一，U排第二，剩余那个肯定是V，嗯，连名字都很符合YUV的设计思想。见左上角，看看Y是排第一个，U是排第二个，V是第三个吧。
YUV_420_P(YV12)，首先，不是混搭的，也就是也是U V都是平铺开来的，但是 YV12 则代表 Y排第一个，V排第二个，剩余的肯定是U，排第三个。就是右上角的那张
YUV_420_SP(NV12)，首先，UV是混搭的，"S"可看出，然后，后面的NV12，这个NV示意是Non-interleaved 非交错，但我只能向Y非混搭方面解释了，这块我没法理解，但是 12 这个顺序如果便于理解的话，那就是 UV，本来U就应该是第一个
YUV_420_SP(NV21)，首先，UV是混搭的，"S"可看出，然后，后面的NV21，但是 21 这个顺序如果便于理解的话，那就是 UV 反过来，就是 VU。

YUV转方向

YUV转方向这块是视频录制绕不开的话题，原因是，安卓手机上的摄像头，是转了方向的，安卓的Camera API，我用的事Camera2，返回的图像数据尽管是我们指定好的格式，大多是YUV 420 。但是它的方向不是正常的方向。关于为什么方向不对，画个饼，也会单独出一个文章写这个，总之就是不对。

因为方向不对，所以我们需要转方向。所以才谈到了这个方向问题。当然，本篇要是要讲的思路是转YUV数据的方向。

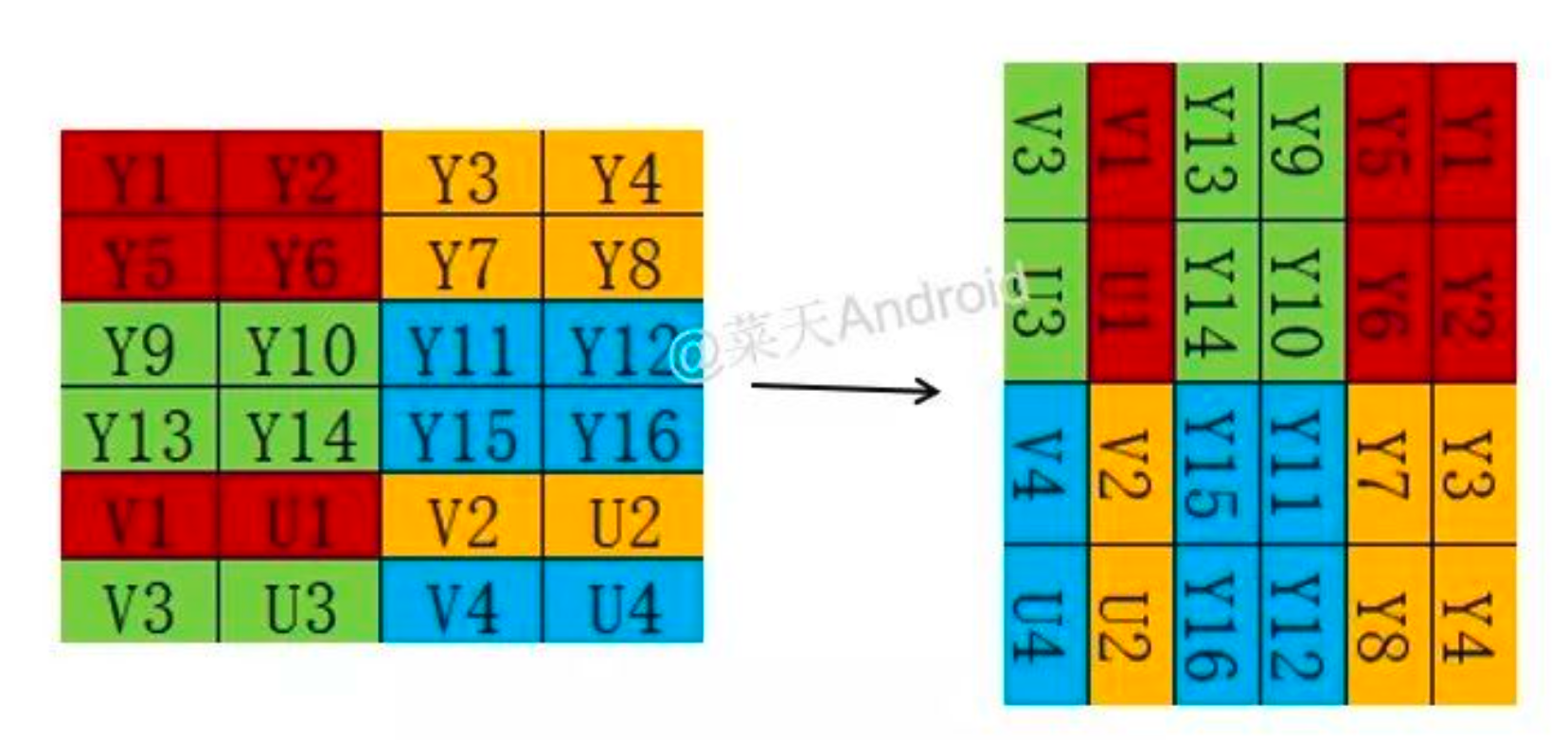

通常我们转数据的情况下，是希望这样转的，就是生转。。。拍脑袋一般是这个结果。

但是如果生转的话，我们看转成的结果，它都不符合YUV的排列了。实际上是不行的。

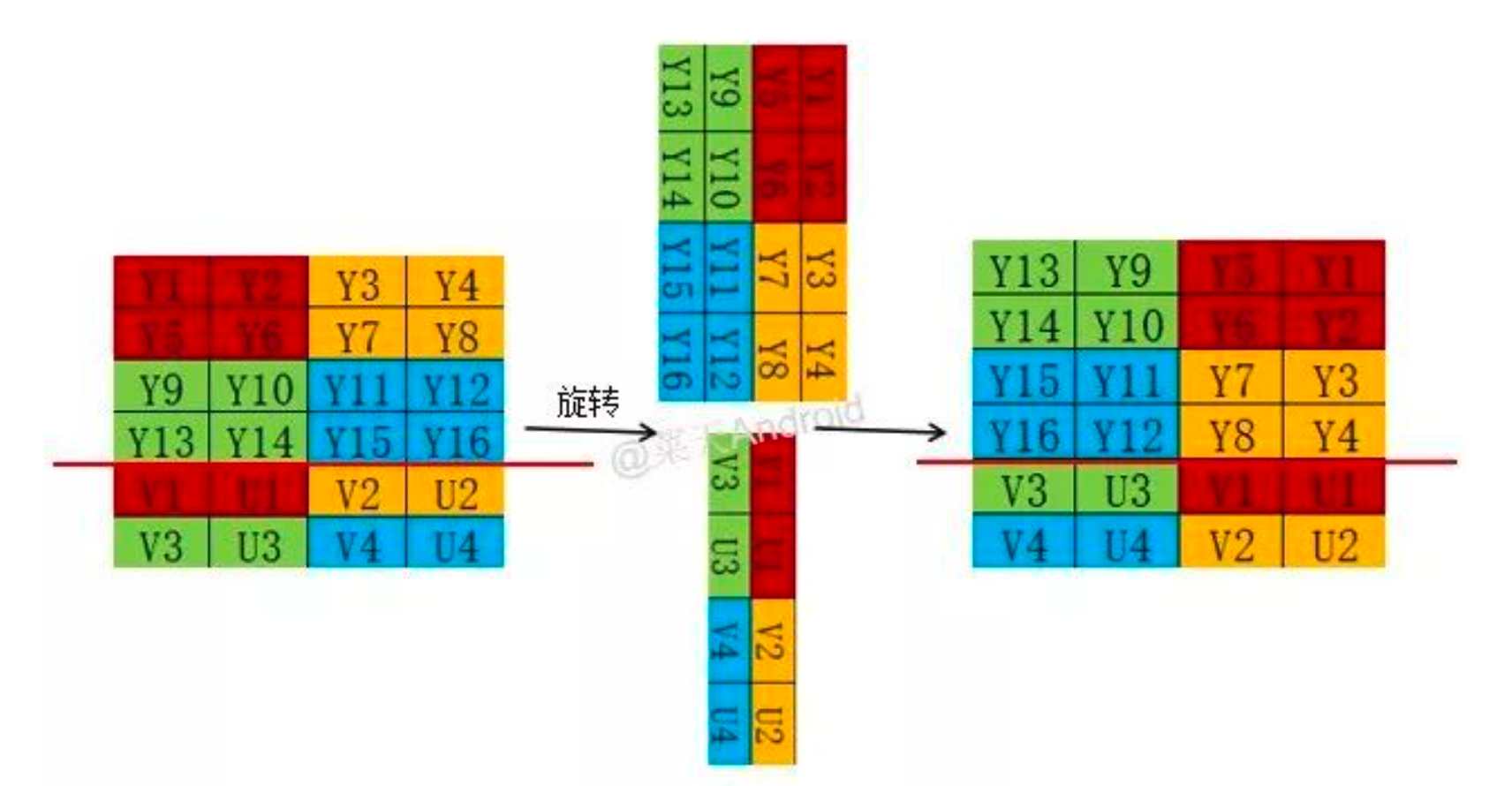

正确的思路是：把YUV拆开，分别转90度，然后再拼接。原因简单啊，Y U V 数据，实际上内容展现的都是一整张图片的颜色分量。分开转方向，实际上就是将Y分量全转，U分量全转， V分量全转。都转对了，就是一个可以看的图片，转错了，勉强能看出是啥。但是图片不正常。

这是我挺佩服YUV这种思想的一点。因为他们有解耦的属性，以Y为主，离了谁都还可以。就像人生。。。

正确的思路为：

YUV转RGB

YUV 与 RGB的转换-阿里云开发者社区

VideoTech 第1期：为什么受损的视频数据通常显示为绿色？ - 微帧科技

YUV转RGB遵循公式的。这个公式我认为非算法，没有必要太钻研，但是，有一点仍值得开发注意。就是我们在开发中遇到过的绿屏问题。。为什么是绿屏而不是红瓶蓝屏？为什么是绿色？这个是从公式上可以得到解释的。

复制代码

	RGB 转换成 YUV
    Y = (0.257 * R) + (0.504 * G) + (0.098 * B) + 16
    Cr = V = (0.439 * R) - (0.368 * G) - (0.071 * B) + 128
    Cb = U = -( 0.148 * R) - (0.291 * G) + (0.439 * B) + 128
    YUV 转换成 RGB
    B = 1.164(Y - 16) + 2.018(U - 128)
    G = 1.164(Y - 16) - 0.813(V - 128) - 0.391(U - 128)
    R = 1.164(Y - 16) + 1.596(V - 128)

如果YUV数据都为0的情况下，按照这种， B, G, R 这三个值是恒定不变的，三者组一下，就是一样的色彩

-14.836 -258.304 = -223.092 = R

-14.836 + 127.187 + 50.048 = 162.399 = G

-14.836 - 126.404 = -141.24 = B

嗯，就酱，所以是绿色

YUV常见问题及原因总结

我记录在了另外一篇文章中，Android视频编解码这片文章的后几段，着重写了下YUV相关大的问题，但因为是和编码器结合的所以就写在了另外一篇文章中。
