SSD 存储安全协议 TCG KPIO 笔记

架构

KPIO 的架构跟Opal 的架构不同。在原本的Opal的架构下，自加密引擎的密钥是在存储设备种生成并保存的，这些密钥的保护范围是LBA （range start & range length）

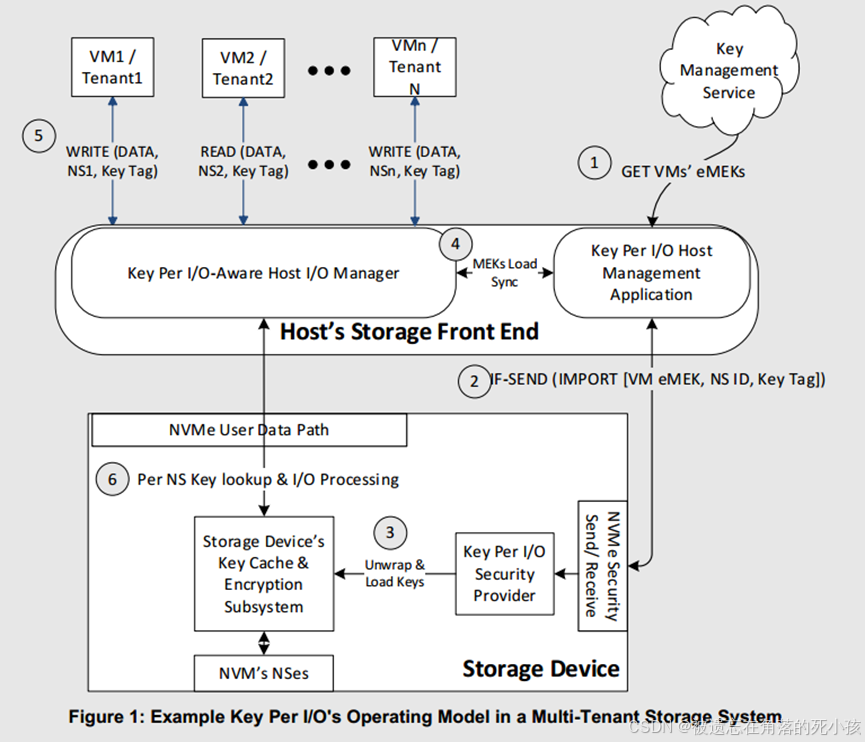

但是在KPIO的架构下，KPIO 允许用户为存储设备注入加密密钥，并且为对应的IO CMD 绑定注入的加密密钥，下图展示了KPIO 架构下为注入密钥并绑定IO CMD 的过程

图例解析

1. host的KPIO 管理应用从 Key Management Service（密钥管理服务）获取eMEK
2. host 向存储设备注入密钥MEK，并为这把密钥绑定对应的ID 和 槽
3. 存储设备验证密钥，验证通过后将密钥绑定到对应的槽中
4. 绑定完密钥后，通知host 已ready
5. 这时host 的I/O 读写命令已经可以指定对应的加密密钥MEK 和 key id了
6. 存储设备用host 指定的密钥，来加密/解密这一笔rw CMD 的数据

KPIO架构中还规定（只列spec 中比较重要的）：

1.host 注入的密钥仍有与lba 相关联的功能

2.host 注入的密钥会在存储设备的断电会丢失

3.也需要支持KEK

4.支持对KEK 进行锁定，在reset 事件下重置锁定

5.支持MEK 的注入（上述提到的密钥注入功能）

6.MEK 可擦除

Key Generation(密钥生成)

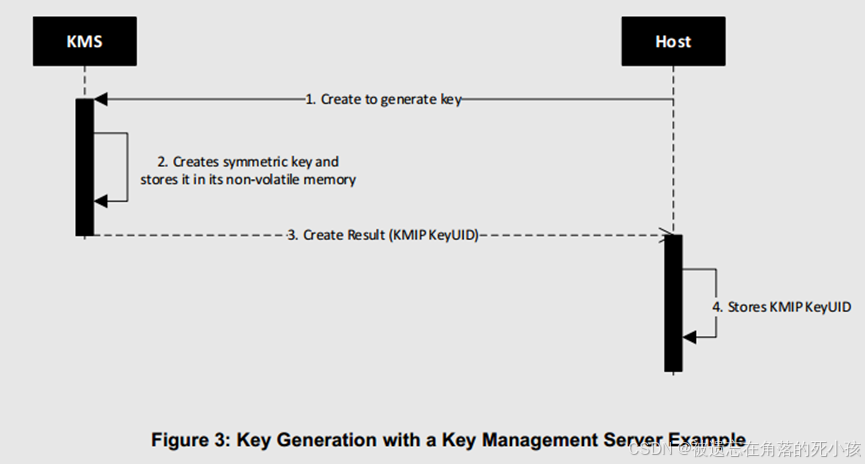

对应密钥生成，KPIO spec 其实没有特别多的规定，因为KMS （key management service）可以不存在存储设备内部，因此，图三只是简单的表达了密钥生成的过程，实际过程中需要具体问题具体分析，spec 的重点也不在这里。

KEK Provisioning Model（KEK 提供模型）

这一部分同上，模型提供的具体细则在KPIO spec 规定之外，但是至少遵循下面两个传输规则的一个

1. Static Pre-Shared Plaintext Key Encryption Keys
2. PKI-based Key Encryption Keys Transport (这个需要device 支持X.509 证书)

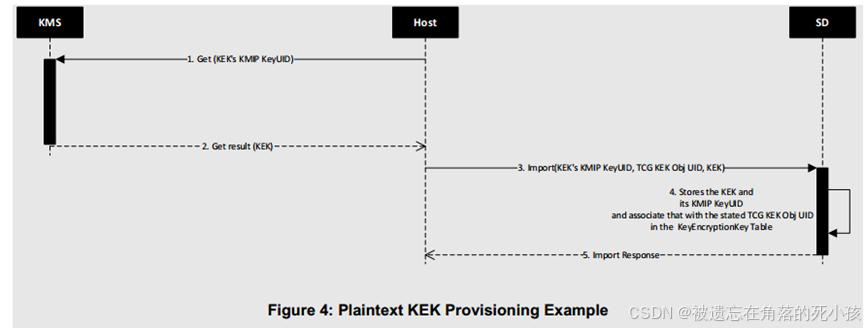

Kek 明文传输step 解析

1.host向KMS 发送获取Kek的req

2.KMS 回复结果给host

3.host 通过KMIP 协议的import 操作将注入kek的req发给device

4.device 保存kek和相关的数据结构

5.返回import的结果

备注：

1.如果device 支持两种kek 传输方式的一种，那么device 就要支持KEK 注入功能

2.如果采用明文传输的方式。spec 强烈建议device 在安全可信的环境下进行，如果不处于安全可信的环境，那么最好是使用安全协议比如：SPDM 的Secure Session 进行传输

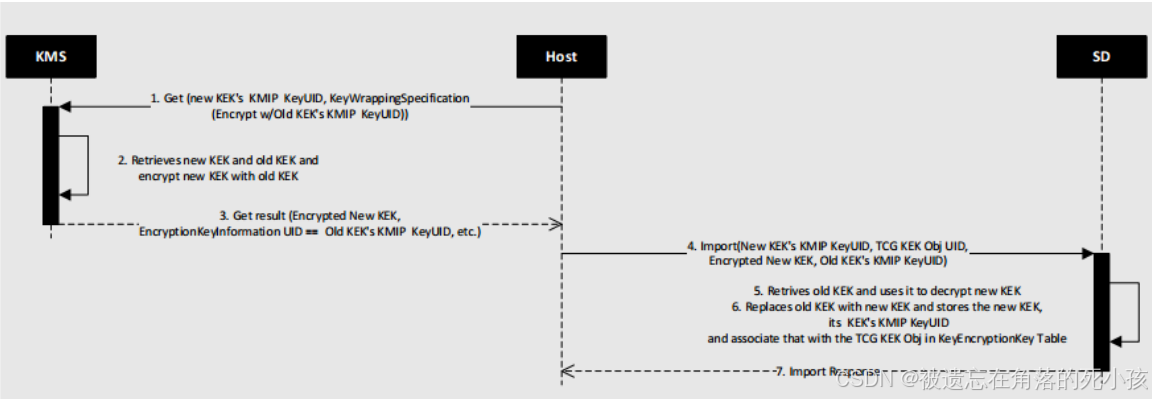

Updating KEK Using a Previously Provisioned KEK

前提条件：至少支持一种keywrap 算法（比如AES_256_keywrarp）

1. host 发送req 给KMS 获取新的KEK
2. KMS 检索新的KEK，并用老的KEK加密新的KEK
3. KMS 返回结果
4. host 向device 发送import 操作的请求，从而提供新的KEK 给host
5. device 搜索旧的KEK并且用旧的KEK 来解密新的KEK
6. device 用新的KEK 替换旧的KEK
7. device 将KEK import的结果返回给主机

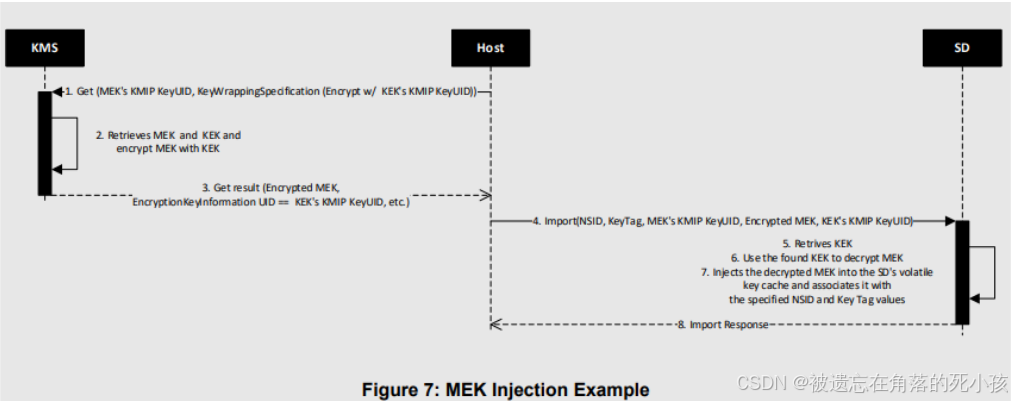

MEK Injection

同理，需要支持至少一种keywrap算法

支持KPIO的device 不能将注入的MEK 存到非易失性存储介质中，且power cycle 后，所有注入的MEK都要被清除

TCG reset不应该导致从易失性存储介质把注入的MEK给清除

1. host 发req给KMS 获取MEK
2. KMS 检索MEK和KEK并用KEK来加密MEK
3. KMS将加密后的MEK和相关信息返回给host
4. host向device 发送Import 操作的请求，从而提供MEK给device
5. device 通过host 提供的信息（比如MEK's KMIP KeyUID）来搜索KEK
6. device 用搜索到的KEK 来解密host 传过来加密的MEK
7. 将解密的MEK inject到device的key cache 里，并与key tag 和 NSID 关联起来
8. device 回复结果

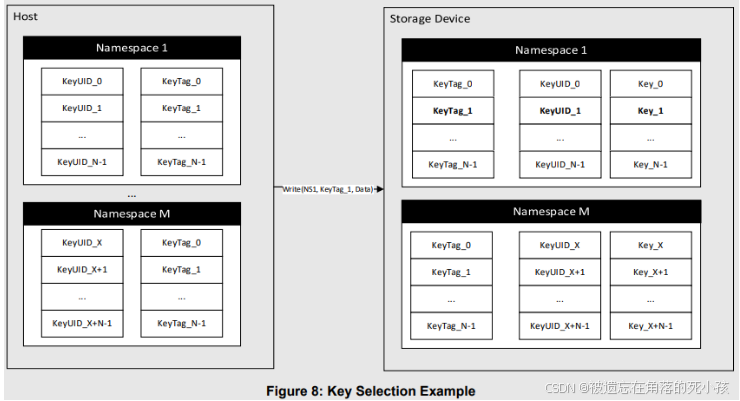

Key Selection Theory of Operation

支持KPIO的设备应该支持multi NS 跟支持独立的MEK。并且需要注意的是key tag再NS 内部是唯一的

架构解析中规定了read & write CMD 在KPIO 下的行为

Write CMD

前提条件：host已经进行过MEK inject的操作，并且有使用MEK的需求

1. host选择NS 并岱山给特定的KeyUID和Key。这个例子中是NS1，KeyUID_1
2. host 查找NSID 和KeyUID 关联的Key tag。这个例子中是KeyTag_1
3. host 将带有前面两个step参数的write CMD 传给device
4. device 查找对应的key。在这个例子是Key_1
5. device 用Key_1 来加密这笔write CMD 传输的data
6. 可选，如果device 支持 Incorrect Key Dectection, device 还可以写入一些metadata跟着加密数据一起发送到非易失性存储介质中，当处理read CMD的时候可以用这些metadata来帮device识别目前是否有用不正确的密钥。注意，在这种情况下，device不能确定错误的密钥是原本写操作造成的还是读操作造成的，仅仅是与读数据相比，写入的时候用了不同的密钥
7. device 将加密后的数据存到非易失性存储介质中

Read CMD

1. host选择NS 并岱山给特定的KeyUID和Key。这个例子中是NS1，KeyUID_1
2. host 查找NSID 和KeyUID 关联的Key tag。这个例子中是KeyTag_1
3. host 将带有前面两个step参数的readCMD 传给device
4. device 查找对应的key。在这个例子是Key_1
5. device 用Key_1 来解密这笔read CMD 想要读的data
6. 可选，如果device 支持 Incorrect Key Dectection, device 还可以写入一些metadata 帮助device在read期间判断对之前相同的lba range 写入的密钥是否不同。这个操作需要metadata的信息，在这个例子中是Key_1和KeyUID_1。如果device检测到了不正确的密钥，则应该返回error，这个行为基于设计这个功能的厂商实现
7. device 将解密后的数据返回给host
