现代智能汽车中的无线技术2——蜂窝移动通信技术（1）

本文介绍相关技术基础

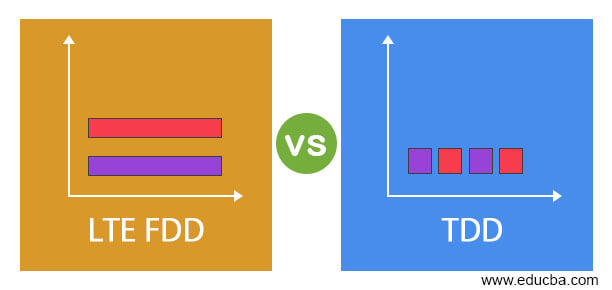

1、双工模式：TDD 与 FDD 的区别（单行道与双向道）

双工（Duplexing） 指的是通信系统实现**"双向通信"**（既能发也能收）的方式。

手机和基站之间无非就是两件事：上传（Upload） 和 下载（Download）。 FDD 和 TDD 的核心区别在于：如何解决"上传"和"下载"这两股车流不撞车的问题？

我们可以用**"车道"**来打比方，这是最直观的解释。

1. FDD (Frequency Division Duplexing) ------ 频分双工

核心逻辑： 空间换时间。

• 比喻： 双向四车道的高速公路。

• 中间有绿化带隔离。

• 左边车道专门负责去（上传），右边车道专门负责回（下载）。

• 两边的车同时跑，互不干扰。

• 技术原理：

• 系统使用两个独立的频率通道。一个频率专门发，另一个频率专门收。

• 为了防止两个频率打架，中间必须留出一段空隙，叫**"保护频带" (Guard Band)**。

• 优点：

• 效率高、延迟低： 因为随时可以发，随时可以收，不需要等待。

• 抗干扰好： 收发物理隔离。

• 早期 4G 的主力： 全球大部分早期的 4G 网络（如联通、电信的 4G）都是 FDD-LTE。

• 缺点：

• 浪费资源： 必须成对占用频率。如果你的下载量很大（看视频），但上传量很小（发微信），专门负责上传的那条车道就空着，很浪费。

• 硬件复杂： 手机里需要一种叫"双工器"的昂贵零件来隔离两个频率。

2. TDD (Time Division Duplexing) ------ 时分双工

核心逻辑： 时间换空间。

• 比喻： 潮汐车道 / 单行道的红绿灯管制。

• 只有一条车道（一个频率）。

• 现在是红灯，只准车流向北跑（下载）；过了 10 毫秒，变绿灯，只准车流向南跑（上传）。

• 大家轮流用这条路。

• 技术原理：

• 收和发使用同一个频率。

• 通过时间切片来区分：这一微秒用来发，下一微秒用来收。

• 中间需要留一点时间空隙，叫**"保护间隔" (Guard Period)**，防止数据撞车。

• 优点：

• 极其灵活（这是 TDD 最大的王牌）： 现在的用户大都是**"下载多、上传少"**（刷抖音、看电影）。TDD 可以灵活调整红绿灯时长：给下载分配 80% 的时间，给上传分配 20%。这让频谱利用率极高。

• 适合波束赋形（Beamforming）： 这是 5G 的关键技术。因为收发是同一频率，基站更容易测算出手机的精确位置，把信号聚集成束打过去。

• 缺点：

• 对时间同步要求极高： 全网必须精准同步到微秒级，如果基站的时钟歪了，整个网络就乱套了。

• 覆盖范围略小： 相比 FDD，TDD 在边缘地带的性能通常稍弱。

3. 一张表对比总结

特性	FDD (频分双工)	TDD (时分双工)
车道比喻	双向车道 (中间有隔离带)	潮汐车道 (分时段轮流走)
频率需求	需要成对的两个频率	只需要一个频率
同时性	真正的同时收发	极快速度轮流切换 (感觉上像同时)
资源利用	较呆板 (上传下载各一半)	灵活 (可根据业务调整上下行比例)
硬件成本	高 (需要双工器)	低 (只要开关)
典型代表	联通/电信 4G, 2G GSM	移动 4G (TD-LTE), 绝大多数 5G

在 4G 时代，FDD 和 TDD 平分秋色（甚至 FDD 略强）。但在 5G 时代，TDD 成为了绝对的主流（比如中国的 3.5GHz 频段 N78 全部是 TDD）。

原因主要有两点：

1. 频谱太贵太稀缺： 在高频段很难找到两段完全对称的"干净"频率给 FDD 用。找一段连续的 TDD 频率容易得多。

2. Massive MIMO (大规模天线技术)： 5G 极度依赖天线阵列技术，TDD 因为收发同频，基站能通过接收到的上行信号精准推算出下行信号该怎么发（信道互易性），这在 FDD 上很难实现。

一句话总结： FDD 是"专道专用"，稳但费资源；TDD 是"分时共享"，灵活且适合 5G。

2、调制解调技术：FSK、PSK、QPSK、QAM详解

调制（Modulation） 是通信系统的灵魂，它的核心任务只有一个：如何在有限的带宽里，塞进更多的数据（0 和 1）。

如果把无线电波比作货车，把数据（0/1）比作货物，那么调制技术就是装货的艺术。

• 载波（Carrier）： 正弦波 sin⁡(2πft+ϕ)sin(2πft+ϕ)。

• 你可以改变它的三个特征来代表信息：

1. 幅度（Amplitude）： 嗓门大小。

2. 频率（Frequency）： 语调高低。

3. 相位（Phase）： 说话的起跑点（早一点或晚一点）。

模拟调制：这是通信技术的"史前时代"和"基础时代"，主要用于传输语音和模拟视频。

技术	全称	原理	特点	典型应用
AM	调幅 (Amplitude Mod.)	改变载波的振幅	技术简单，但抗干扰极差（噪音主要也是振幅变化）。	中波/短波广播 (收音机)
FM	调频 (Frequency Mod.)	改变载波的频率	抗干扰强，音质好，但占用带宽较宽。	城市广播、对讲机、电视伴音
PM	调相 (Phase Mod.)	改变载波的相位	很少单独用于模拟传输，是数字调制 PSK 的基础。	专用通信系统

数字调制：现代通信的主力，核心目标是：在有限带宽内传更多 Bit。

基础三剑客 (Basic)

技术	全称	对应模拟技术	原理一句话	优缺点	应用
ASK	幅移键控	AM	有波是1，没波是0	简单但极易受干扰	光纤通信、RFID
FSK	频移键控	FM	高频是1，低频是0	最稳定，抗噪最强	蓝牙(GFSK)、胎压监测
PSK	相移键控	PM	相位翻转是1，不变是0	效率与抗噪的平衡	GPS、ZigBee

高阶调制 (Advanced) ------ 追求速度

当我们需要传输大量数据（如 4G/5G）时，基础技术不够用了，于是诞生了复合调制。

技术	详解	核心能力	代价	应用
QPSK	四相相移键控	一次传 2 bits	相比 BPSK，频谱效率翻倍。	卫星电视、4G控制信道
QAM	正交振幅调制	幅度+相位混合	吞吐量怪兽。<br>16-QAM (4bits)<br>64-QAM (6bits)<br>256-QAM (8bits)<br>1024-QAM (10bits)	对信号质量要求极高。信号一差，误码率飙升。

下面我们由浅入深，详解这几种技术：

1. FSK (Frequency Shift Keying) ------ 频移键控

这是最直观、最古老的技术。

• 原理： 用频率的变化来代表 0 和 1。

• 发送 "1"：发一个高频波（例如 100Hz）。

• 发送 "0"：发一个低频波（例如 50Hz）。

• 比喻： 就像吹哨子，吹得急促是 1，吹得平缓是 0。

• 优点：

• 电路简单，成本极低。

• 抗干扰能力强： 信号传输中幅度容易忽大忽小（受噪声影响），但频率很难改变。所以 FSK 对噪声不敏感。

• 缺点：

• 效率极低： 也就是"占地面积大"。为了区分两个频率，需要占用很宽的带宽，但传输的比特率却不高。

• 应用： 车钥匙遥控器、早期的低速调制解调器、蓝牙（使用的是 GFSK，一种改进版）。

2. PSK (Phase Shift Keying) ------ 相移键控

为了提高效率，工程师开始在相位上做文章。这是现代通信的基石。

• 原理： 保持频率和振幅不变，通过改变波形的起始相位来代表数据。

• BPSK (Binary PSK)： 只有两种相位。

• 相位 0∘0∘ 代表 "0"

• 相位 180∘180∘ 代表 "1"

• 这就像两个人跑步，一个人正常起跑，另一个人把起跑点往后挪半圈。

• 优点： 抗干扰能力比 ASK（调幅）强，频带利用率比 FSK 好。

• 缺点： 1 个符号（Symbol）只能传 1 个比特（Bit），效率还是不够高。

3. QPSK (Quadrature Phase Shift Keying) ------ 正交相移键控

QPSK 是 PSK 的升级版，也是 4G/5G 网络中控制信道的标配。

• 原理： 既然相位可以变，为什么要只变 180∘180∘？我们可以把圆周切得更细，切成 4 份。

• 相位 45∘45∘ →→ 代表 11

• 相位 135∘135∘ →→ 代表 10

• 相位 225∘225∘ →→ 代表 00

• 相位 315∘315∘ →→ 代表 01

• 核心突破：

• 在 BPSK 里，发一次波只能传 1 bit。

• 在 QPSK 里，发一次波（一个符号）可以传 2 bits。

• 结论： 在带宽不变的情况下，网速直接翻倍。

• 应用： 卫星电视、LTE 边缘信号较差时的传输。

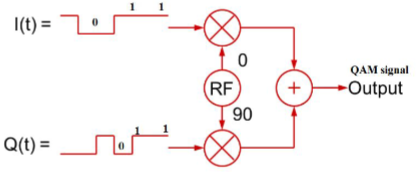

4. QAM (Quadrature Amplitude Modulation) ------ 正交振幅调制

这是目前的**"终极BOSS"**，4G、5G、WiFi 6 都在用它。

• 原理： 既然相位的变化能存数据，幅度的变化也能存数据，为什么不把它们结合起来？

• QAM = ASK (调幅) + PSK (调相) 的混合体。

• 它既改变波的相位，又改变波的幅度。

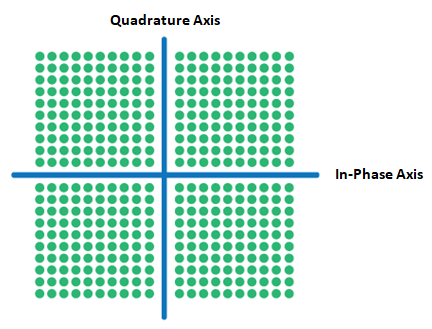

• 星座图 (Constellation Diagram)： 为了理解 QAM，工程师发明了星座图。想象一个二维坐标系，每个点代表一种波的状态。

• 16-QAM： 图上有 16 个点（4x4 矩阵）。

• 每个点代表一种独特的（相位+幅度）组合。

• 因为 24=1624=16，所以一个符号能传 4 bits。

• 比如：幅度大+相位 45∘45∘ 是 1111，幅度小+相位 45∘45∘ 是 1010。

• 64-QAM： 图上有 64 个点。

• 一个符号传 6 bits。

• 这是 4G LTE 的主流调制方式。

• 256-QAM： 图上有 256 个点。

• 一个符号传 8 bits。

• 这是 5G 和 WiFi 6 的基础。

• 1024-QAM： WiFi 6/7 的高阶标准。一个符号传 10 bits。

• 优点： 频谱效率极高。在有限的带宽里，网速可以飞快。

• 缺点（代价）：

• 对环境要求极高： 星座图上的点越来越密，点与点之间的距离越来越近。

• 如果有一点点噪声（比如下雨、遮挡、干扰），接收端就容易把点 A 看成点 B（误码）。

• 结论： QAM 阶数越高，距离越不能远，信号必须越好。这就是为什么 5G 信号差的时候会自动降速（因为它从 256-QAM 自动降回了 16-QAM 甚至 QPSK 以保命）。

总结与对比

我们可以用**"送快递"**来总结这几种技术演进（假设车速一样，路一样宽）：

技术	全称	每次运送的货物量 (Bits per Symbol)	抗噪能力 (鲁棒性)	比喻	应用场景
FSK	频移键控	低 (通常 <1 bit)	极强	用两辆不同颜色的车：红车代表1，蓝车代表0。	蓝牙、胎压监测、车钥匙
PSK (BPSK)	相移键控	1 bit	强	一辆车：正着开代表1，倒着开代表0。	GPS信号、深空通信
QPSK	正交相移	2 bits	较强	一辆车：车头朝东、南、西、北四个方向，分别代表00, 01, 10, 11。	卫星电视、4G基础连接
16-QAM	正交振幅	4 bits	中等	车头方向 + 载重：车头朝东+满载=1111，车头朝东+空载=1110...	4G/5G 中等信号区域
256-QAM	正交振幅	8 bits	弱 (需极好信号)	极其精细的区分：车头朝东偏1度+载重90%... 稍微抖一下就分不清了。	5G 核心区、WiFi 6

演进逻辑： 通信技术的发展史，就是从 FSK 到 QPSK 再到高阶 QAM 的过程，本质上是在**"保真"和"传得多"**之间寻找平衡。

3、多址技术：TDMA、CDMA、OFDMA

多址技术（Multiple Access） 解决的核心问题是：当只有空气这一种媒介时，如何让成千上万个用户同时打电话、上网，却不会互相干扰？ 我们可以把通信频谱想象成一个**"大会议室"**。多址技术就是制定"谁在什么时候、怎么说话"的规则。 以下是 TDMA、CDMA 和 OFDMA 的深度解析与对比：

1. TDMA (Time Division Multiple Access) ------ 时分多址 核心逻辑： 排队说话（切分时间）

• 原理：

• 把时间切成一个个极短的片段，叫**"时隙"（Time Slot）**。

• 大家虽然用同一个频率，但必须轮流来。

• 用户A说 1 毫秒，闭嘴 →→ 用户B说 1 毫秒，闭嘴 →→ 用户C说...

• 因为切换速度极快，用户感觉不到自己在断断续续地说话。

• 比喻：

• 像课堂发言。老师说："张三你说一分钟，然后李四说一分钟。"虽然大家都在同一个教室（频率），但不同时间段只有一人在说话。

• 优点： 技术简单，电池省电（不说话的时候可以休息）。

• 缺点： 必须严格同步时间，如果有人抢跑，就会干扰上一位。

• 代表时代： 2G GSM（最经典的诺基亚时代）。

2. CDMA (Code Division Multiple Access) ------ 码分多址 核心逻辑： 讲不同的方言（切分编码）

• 原理：

• 所有用户在同一时间、使用同一频率说话。

• 但是！给每个人分配唯一的**"码"（Code）**序列。

• 接收端只识别特定的那个码，把其他人的信号统统当作背景噪音过滤掉。

• 这利用了扩频技术。

• 比喻：

• 像鸡尾酒会。大家都在一个房间里同时说话。

• 一对人用英语聊，一对人用中文聊，一对人用西班牙语聊。

• 你只想听懂中文，你的大脑就会自动把英语和西班牙语当成背景嗡嗡声屏蔽掉。

• 优点：

• 抗干扰极强： 也就是传说中的"军事级技术转民用"。

• 容量大： 只要背景噪音别太大，能容纳很多人同时说话。

• 软切换： 换基站时不会掉线（先连上新的，再断开旧的）。

• 缺点：

• 功率控制极难： 也就是"远近效应"。离基站近的人如果嗓门太大，会把远处的人的声音完全盖住。所以手机必须精确调整发射功率。

• 代表时代： 3G（联通 WCDMA、电信 CDMA2000）。

3. OFDMA (Orthogonal Frequency Division Multiple Access) ------ 正交频分多址 核心逻辑： 二维网格切分（切分频率+时间） 这是目前最先进的技术，也是 OFDM 技术的"多用户版"。

• 原理：

• 把宽阔的频段切得极细，切成成百上千个**"子载波"**（Sub-carrier）。

• 这些子载波互不干扰（正交）。

• 系统像玩俄罗斯方块一样，在**"时间"和"频率"**两个维度上灵活分配资源。

• 比如：给看视频的用户 A 分配 50 个宽车道，给发微信的用户 B 分配 2 个窄车道。

• 比喻：

• 像超级物流中心。

• TDMA 是只有一条车道，大家轮流跑。

• OFDMA 是把马路划分为 1000 条细车道。

• 调度员随时指挥："第 1-10 车道这 5 秒钟归张三用；第 11-20 车道这 2 秒钟归李四用。"

• 资源利用率达到了极致。

• 优点：

• 极度灵活： 完美适应不同速率的业务（物联网 vs 8K视频）。

• 抗衰落： 城市里高楼林立反射多，OFDMA 对这种复杂环境适应性最强。

• 缺点： 对频率偏差非常敏感（稍微有点频率对不准，正交性破坏，就会乱套）。

• 代表时代： 4G LTE、5G NR、WiFi 6。

总结对比表

特性	TDMA (时分)	CDMA (码分)	OFDMA (正交频分)
区分用户的方式	时间 (轮流说)	编码 (不同语言)	频率+时间 (格子铺)
比喻	课堂发言	鸡尾酒会 (多语言)	超级多车道高速公路
资源灵活性	硬切分，较僵化	较好，但也受限	极高 (按需分配)
主要应用	2G (GSM)	3G (WCDMA)	4G, 5G, WiFi 6
历史地位	让手机普及	让数据上网成为可能	让移动宽带飞起来

一句话演进史： 通信技术的发展，就是从**"排队死等" (TDMA)，进化到"嘈杂中找规律" (CDMA)，最后进化到"精细化管理每一寸资源" (OFDMA)** 的过程。

4、载波聚合CA

调制技术（Modulation）和载波聚合（Carrier Aggregation, CA）是移动通信中提升网速的**"左膀右臂"**。

它们之间的关系可以概括为：互补与乘法关系。 它们分别从**"深度"和"广度"**两个维度来解决同一个问题------如何让网速更快。

为了让你秒懂，我们继续使用**"高速公路运输"**的经典比喻：

一、 核心比喻：车道与卡车

假设我们的目标是：在单位时间内，运输尽可能多的货物（数据）到达目的地。

1. 调制技术 (Modulation) ------ 提升单车装载量（纵向挖掘）

• 定义： 在路宽不变的情况下，通过改进装箱技术，让每一辆车能装更多货。

• 演进：

• QPSK： 像是一辆皮卡车，拉货不多。

• 16-QAM： 换成了小货车。

• 64-QAM： 换成了大卡车。

• 256-QAM： 换成了双层集装箱重卡。

• 作用： 提升"频谱效率"。也就是在 1Hz 的带宽里，能塞进多少 bit 的数据。

2. 载波聚合 (CA) ------ 拓宽道路（横向扩展）

• 定义： 即使你的车装得再满，单车道还是容易堵。CA 的作用就是把几条零散的马路拼起来，变成一条宽阔的高速公路。

• 操作：

• 原来只有一条 20MHz 的路。

• 现在把旁边那条 10MHz 的路，和远处那条 20MHz 的路都征用过来。

• 结果： 变成了一条 50MHz 的超级大道，多辆车可以并排跑。

• 作用： 提升"总带宽"。带宽越宽，路越宽，通过的车越多。

二、 它们的关系公式

网速（吞吐量）的计算逻辑大致如下（简化版）：

• 载波聚合 负责把 带宽 变大。

• 调制技术 负责把 效率 变大。

结论： 它们是乘法关系。想要达到 5G 的千兆网速，必须两者同时使用。

三、 深度对比与互补性

维度	调制技术 (如 256-QAM)	载波聚合 (CA)
解决的问题	利用率问题：只有一条路，怎么多拉货？	资源问题：路太窄或者太碎，怎么变宽？
技术方向	纵向 (Vertical)：挖掘单位频率的潜力。	横向 (Horizontal)：增加频率资源的投入。
受限因素	受限于信号质量 (SNR)：<br>只有信号极好时才能开"双层重卡"(256-QAM)，信号差只能开皮卡。	受限于频谱资源与硬件：<br>运营商必须有这么多频段，手机芯片必须支持同时处理多路信号。
对碎片化的态度	不关心频率是否碎，只关心这条路平不平。	专治碎片化：��把不连续的频段（比如 800MHz 和 2.6GHz）拼在一起用。

四、 实际场景举例

场景：你想在手机上达到 1Gbps 的下载速度。

如果不作为：

• 你只有一个 20MHz 的单载波，用普通的 64-QAM。

• 速度可能只有 150 Mbps。

仅升级调制技术（高阶调制）：

• 带宽还是 20MHz，但把调制升级到 256-QAM（车装得更满了）。

• 速度提升约 33%，达到 200 Mbps。

• （但这离 1Gbps 还差得远，因为物理极限在那摆着）

仅使用载波聚合（CA）：

• 保持 64-QAM 不变，但聚合了 5 个 20MHz 的载波（总带宽 100MHz）。

• 速度直接乘以 5，达到 750 Mbps。

双管齐下（CA + 高阶调制）：

• 5个载波聚合 (100MHz) ×× 256-QAM。

• 速度达到 1000 Mbps (1Gbps)。

总结

• 调制技术是精耕细作，在有限的土地上通过改进种子提高亩产。

• 载波聚合是圈地运动，直接扩大耕地面积。

• 只有地多了（CA），且种得好（调制），才能获得 5G 时代的"大丰收"。

5、多地技术和载波聚合的关系

一、 核心区别：它们在治理什么？

1. 多址技术 (TDMA/CDMA/OFDMA) ------ 治理"一条路内部的秩序"

假设你只有一条编号为 G1 的高速公路（比如 20MHz 带宽）。 这时候来了 100 辆车（100 个用户），怎么让它们都有路走？

• TDMA： 设立红绿灯，大家轮流走。

• CDMA： 把车分层（像幽灵一样），互不碰撞地穿过去。

• OFDMA： 把这条大路划分为 1200 条微型车道（子载波），调度员给张三分配第 1-5 道，给李四分配第 6-10 道。

结论： 多址技术是在**"压榨"单个频段的极限能力**，解决的是**"分蛋糕"**的问题。

2. 载波聚合 (CA) ------ 治理"多条路的合并"

现在用户嫌 G1 高速公路太慢了，就算 OFDMA 把路分得再细，总宽度只有 20MHz，车流量有上限。 载波聚合由此登场：

• 它把旁边的 G2 高速公路（另一段 20MHz）和远处的 G3 高速公路（一段 10MHz）全部征用过来。

• 在逻辑上，把 G1 + G2 + G3 视为一条 50MHz 的超级高速公路。

结论： 载波聚合是在**"增加"资源的投入总量**，解决的是**"做大蛋糕"**的问题。

二、 它们是如何"合体"工作的？

在现在的 4G (LTE-A) 和 5G 网络中，这两种技术是嵌套关系：

载波聚合是"壳"，OFDMA 是"核"。

请想象一个场景：你的手机正在进行 3 载波聚合（3CC CA） 下载一部电影。 此时，通信系统内部是这样运作的：

第一层（宏观 - CA）： 手机同时连接了三个频段：

• 频段 A (2.6GHz)

• 频段 B (4.9GHz)

• 频段 C (700MHz) 载波聚合技术负责把这三个频段的数据流合并，统一发给手机 CPU。

第二层（微观 - OFDMA）： 在每一个独立的频段内部（比如频段 A 里），都在运行 OFDMA 技术。

• 频段 A 把自己切成几千个子载波，分配一部分给你传电影数据。

• 频段 B 也把自己切成几千个子载波，分配一部分给你。

• 频段 C 同理。

总结关系： 载波聚合把 N 个"管道"捆在一起，而多址技术（OFDMA）负责决定每个"管道"里面怎么塞数据。

三、 为什么 TDMA/CDMA 时代没有载波聚合？

你可能会问："为什么 2G (TDMA) 和 3G (CDMA) 时代不怎么提载波聚合，到了 4G/5G (OFDMA) 时代 CA 才变成标配？"

这体现了技术之间的亲和性：

1. 硬件难度： 在 CDMA 时代，如果要同时接收两个不同频段的信号，手机需要两套完全独立的射频接收前端，成本极高，体积也大。而到了现代，芯片工艺进步，一个射频芯片处理多路信号变得容易了。

2. 调度灵活性（OFDMA 的功劳）：

• CDMA 是基于"码"的，它是连续的扩频信号，很难像切积木一样灵活拼接。

• OFDMA 本质上就是把频谱切成碎块（资源块 RB）。因为本来就是"碎"的，所以把它和另一个频段的"碎块"拼在一起处理，在逻辑上非常顺畅。

结论：OFDMA 的高灵活性，是载波聚合能够在 4G/5G 时代大放异彩的基石。

四、 终极比喻

我们把上网比作吃披萨。

1. 带宽 (20MHz)： 就是一张披萨饼的大小。

2. 多址技术 (OFDMA)： 是切披萨的刀法。

• TDMA 是按时间轮流吃一口。

• OFDMA 是把披萨切成 1000 个小丁，你想吃多少，我就拨给你多少个小丁。这种切法利用率最高，连披萨边都不浪费。

载波聚合 (CA)： 是订单管理。

• 你觉得一张披萨吃不饱。

• CA 允许你一次性订 3 张披萨（甚至不同口味）。

• 虽然是 3 张分开的饼，但在你眼里，这就是一顿丰盛的大餐。

它们的关系： 为了让你吃爽（网速快），我们先用 CA 给你端上来 3 张饼，然后每张饼都用 OFDMA 的刀法切得细细的喂给你。

6、MIMO

MIMO (Multiple-Input Multiple-Output，多入多出) 技术是现代无线通信（4G/5G/WiFi）中提升网速的最关键技术之一。

如果说"载波聚合"是把路变宽，"调制技术"是把车装满，那么 MIMO 就是在原有的道路上修"高架桥"。

它的核心魔力在于：在不增加带宽、不增加发射功率的情况下，成倍地提升通信速率。

1. 它是怎么做到的？（核心原理：空间复用）

在传统的通信（SISO - 单入单出）中，基站只有一根天线发，手机只有一根天线收。 这就像两个人隔着房间喊话，空气中只有一条声音通道。

MIMO 的做法是： 基站用 N 根天线同时发，手机用 M 根天线同时收。

• 利用"多径效应"（Multipath Effect）：

• 在以前，无线电波撞到墙壁、大楼反射回来产生的"回声"被认为是干扰（鬼影）。

• MIMO 变废为宝。它利用信号在空间中反弹出的不同路径。

• 基站天线 A 的信号直射过去，天线 B 的信号撞墙反弹过去。因为路径不同，它们到达手机的时间和角度微有不同。

• 手机利用强大的算法，能把这混合在一起的信号区分开来。

• 比喻：

• SISO： 你只有一只耳朵，我只有一张嘴。我说话，你听。

• MIMO (2x2)： 我有两张嘴，你长了两只耳朵。

• 我的嘴 A 说"上半句"，嘴 B 说"下半句"。

• 你的耳朵 A 和耳朵 B 虽然都听到了两张嘴的声音，但因为位置不同，听到的相位有细微差别。

• 你的大脑（芯片）一顿计算，把两句话拼在了一起。

• 结果： 同样的时间里，你听到的信息量翻倍了。

2. MIMO 的三种工作模式

MIMO 不仅仅是为了快，它有三种用法：

A. 空间复用 (Spatial Multiplexing) ------ 追求速度

• 做法： 几根天线发送完全不同的数据流。

• 效果： 网速翻倍。比如 2x2 MIMO 理论速度是 1x1 的 2 倍；4x4 MIMO 是 4 倍。

• 场景： 信号质量较好时，主要用这个模式飙网速。

B. 发射分集 (Transmit Diversity) ------ 追求稳定

• 做法： 几根天线发送相同的数据流（或者互为备份）。

• 效果： 既然发了两遍，这就保证了即使一条路断了，另一条路也能通。这大大降低了丢包率。

• 场景： 信号边缘、弱信号区域，保命要紧。

C. 波束赋形 (Beamforming) ------ 追求覆盖

• 做法： 利用多根天线之间的相位干涉，把向四面八方散开的信号，聚集成一道"激光"，精准地打向手机。

• 效果： 信号打得更远、更准。

• 地位： 这是 5G Massive MIMO 的核心能力。

3. MIMO 的进化史

第一阶段：SU-MIMO (Single-User MIMO) ------ 单用户独享

• 时代： WiFi 4 (802.11n), 早期 LTE。

• 特点： 基站（或路由器）虽然有多根天线，但同一时刻只能全神贯注服务一个用户。

• 痛点： 哪怕我有 4 根天线，如果你手机只有 1 根天线，那我也只能发挥 1 根的功力，剩下 3 根闲着。

第二阶段：MU-MIMO (Multi-User MIMO) ------ 多用户共享

• 时代： WiFi 5 (802.11ac Wave 2), WiFi 6, 4.5G。

• 特点： 基站学会了"左右互搏"。

• 比喻： 路由器有 4 根天线。它可以同时让天线 A 和 B 服务张三，天线 C 和 D 服务李四。

• 意义： 极大缓解了多设备联网时的拥堵。

第三阶段：Massive MIMO (大规模 MIMO) ------ 5G 的核武器

• 时代： 5G。

• 特点：

• 以前是 2x2、4x4、8x8。

• Massive MIMO 是 64T64R（64发64收），甚至 192、256 根天线。

• 天线多到像一块"板砖"或者"搓衣板"挂在铁塔上。

• 能力： 配合3D 波束赋形，它可以同时形成几十个独立的信号波束，分别追踪几十个不同的用户。

4. 总结：通信提速的三驾马车

现在，你可以把前面学到的知识串起来了，这构成了现代通信提速的完整画面：

载波聚合 (CA)： 拓宽马路。

• （把原本 20MHz 的路变成 100MHz）。

调制技术 (QAM)： 加高车厢。

• （把皮卡车换成满载的集装箱卡车）。

MIMO： 修建立体高架桥。

• （在马路上方叠好几层路，第一层跑一辆车，第二层同时跑另一辆车）。

最终公式： {网速} ={带宽(CA)times {装载量(QAM)} times{层数(MIMO)}

这就是为什么 5G 相比 4G 能快那么多的根本原因------这三个参数全部都翻倍了。

7、发射过程：从QAM到OFDMA到MIMO

整个流程遵循：数据打包 (QAM) →→ 多路分流 (MIMO) →→ 资源装载 (OFDMA) →→ 生成波形 (IFFT) →→ 定向发射 (Beamforming)。

第一步：QAM (调制) ------ "货物打包"

• 位置： 流水线的源头。

• 任务： 将原始的 0 和 1 数据流压缩，提高单次运输的效率。

• 过程：

• 手机里的原始数据是一长串二进制流（010101...）。

• QAM（例如 256-QAM）会把每 8 个 bit 捏在一起，变成一个**"符号" (Symbol)**。

• 比喻：

• 以前是传送带上一个一个传乒乓球（1 bit）。

• 现在是用 QAM 技术，把 8 个球装进一个箱子（Symbol）再传。

• 效果： 同样的时间内，传输的信息量增加了 8 倍。

第二步：MIMO Layer Mapping (层映射) ------ "多车道分流"

• 位置： 分拣中心。

• 任务： 利用多天线硬件，把单路数据拆分成多路，实现网速翻倍。

• 过程：

• 假设手机和基站支持 4x4 MIMO。

• 系统会将上一步产生的那一长串"箱子流"，轮流分配到 4 条并行的流水线（Layer） 上。

• 比喻：

• 把单车道的高速公路，瞬间变成了 4 车道并行。

• 效果： 吞吐量（网速）理论上变成了原来的 4 倍。

第三步：OFDMA (资源映射) ------ "集装箱排班"

• 位置： 装卸货月台。

• 任务： 把数据精确地塞进"时间-频率"的格子里，实现多人共享和资源最大化。

• 过程：

• 这是 5G 空口的核心。面对一个巨大的时频资源网格（Grid，横轴是时间，纵轴是频率）。

• 调度器指挥每一层（Layer）的箱子去填哪些格子（子载波）。比如："张三的数据填第 1-10 行，李四的数据填第 11-20 行"。

• 比喻：

• 就像玩俄罗斯方块。把你的箱子严丝合缝地填进货架的特定位置，既不留缝隙，也不冲突。

• 效果： 频谱利用率达到极致，且允许多个用户同时上网。

第四步：IFFT (快速傅里叶逆变换) ------ "由谱变波"

• 位置： 核心转化车间。

• 任务： 把"频域的格子"变成物理世界能传播的"时域波形"。

• 过程：

• 这是最神奇的数学步骤。通过 IFFT 运算，将刚才填满数据的"频率格子图"，瞬间转换成一条连续波动的模拟波形。

• 比喻：

• 刚才的网格就像是乐谱（频域），IFFT 就像演奏家，瞬间把乐谱变成了实际听到的声音（时域波形）。

第五步：MIMO Beamforming (波束赋形) ------ "精准瞄准"

• 位置： 发射塔/天线口。

• 任务： 调整信号方向，让它打得更准、更远（增强覆盖）。

• 过程：

• 在波形送入天线之前，对每一根天线的信号进行预编码（微调相位和幅度）。

• 当天线阵列发射时，这些信号会在空中叠加，汇聚成一道指向手机的能量光束。

• 比喻：

• 如果是普通灯泡，光是散着出去的。经过这一步，天线就像聚光灯一样，把光束集中打向你。

总结

• QAM 解决了"车厢装多少"的问题（效率）。

• MIMO (层映射) 解决了"几条路并行跑"的问题（速度）。

• OFDMA 解决了"车辆怎么排班"的问题（调度）。

• Beamforming 解决了"车灯往哪里照"的问题（覆盖）。

8、接收过程：从QAM到OFDMA到MIMO

第一步：射频接收与同步 (RF & Synchronization) 任务： 抓住信号，并找到"包裹"的开头。

• 动作：

• 天线接收： 手机的 4 根天线（4x4 MIMO）感应到空气中的微弱电磁波。

• 放大与 ADC： 信号太弱了，先用低噪声放大器（LNA）放大，然后通过 ADC 把模拟波形变成数字信号。

• 同步： 就像听歌要先找到"拍子"一样，手机必须在杂乱的信号中找到 5G 帧的起始位置（通过 PSS/SSS 同步信号）。

第二步：FFT (快速傅里叶变换) ------ "由波变谱" 任务： IFFT 的逆过程，把"时域波形"还原回"频域格子"。

• 对应发送端： 第四步 (IFFT)。

• 动作：

• 去掉保护间隔（Cyclic Prefix）。

• 执行 FFT 运算。

• 结果： 刚才那条连续的波形，现在变回了一个个子载波上的数据（复数符号）。就像把声音又变回了乐谱。

第三步：信道估计与均衡 (Channel Estimation & Equalization) ------ "清洗污渍" 任务： 这是接收端最关键、最难的一步。 修正空气传输带来的畸变。

• 问题： 信号在传输中会撞墙反射（多径效应），导致收到的信号是扭曲、重影的。就像包裹被泥巴糊住了，看不清字。

• 解决方案（DMRS 参考信号）：

• 发送端在发货时，在特定的格子里放了几个**"标准件"**（比如：我知道第 10 格一定是红球）。

• 信道估计： 接收端一看第 10 格："咦？怎么变成了粉红色的球？" →→ 推断出空气把红色变淡了。

• 均衡 (Equalization)： 根据这个推断，把所有格子的颜色都加深一点，试图还原信号原本的样子。

第四步：MIMO Detection (MIMO 检测) ------ "解开缠绕" 任务： 把混合在一起的多层数据分开。

• 对应发送端： 第二步 (Layer Mapping)。

• 问题： 手机有 4 根天线，每根天线收到的都是 4 个发射天线信号的混合叠加物。就像 4 个人同时对你喊话，声音混在一起。

• 动作：

• 利用数学矩阵运算（如 MMSE 算法），解开这个方程组。

• 从混合的声音中，分离出 Layer 1、Layer 2、Layer 3、Layer 4 的独立数据流。

• 结果： 拿到了原本那 4 条流水线上的箱子。

第五步：QAM Demodulation (解调) ------ "开箱验货" 任务： 把符号变回比特 (Bit)。

• 对应发送端： 第一步 (QAM)。

• 动作：

• 看着复平面星座图。

• "这个点落在第一象限的角落，它应该是 11010101。"

• 注意： 此时输出的通常是**"软比特" (Soft Bits)**，也就是概率值。"我觉得 90% 的可能是 1，10% 的可能是 0"。

第六步：Channel Decoding (信道解码) ------ "修补破损" 任务： 纠正传输中产生的错误。

• 动作：

• 使用 LDPC 码（数据信道）或 Polar 码（控制信道）进行解码。

• 如果在传输中有几个 bit 传错了（比如 0 变成了 1），解码器利用冗余信息，能自动发现并纠正这些错误。

• 结果： 最终输出完美无误的 0 和 1 原始数据流（比如你的照片文件）。

总结对比

步骤	发送端 (Tx) 做的事	接收端 (Rx) 做的事	难度对比
QAM	打包 (Bits →→ Symbols)	拆箱 (Symbols →→ Bits)	接收端较难 (要猜)
MIMO	混合 (Layer Mapping)	分离 (Detection)	接收端极难 (解方程)
OFDMA	映射 (Resource Mapping)	提取 (Demapping)	相当
变换	IFFT (变波形)	FFT (变频谱)	相当
信道	(通常不处理)	估计与均衡 (去干扰)	接收端独有且最难

一句话总结： 接收流程就是利用数学算法（FFT、均衡、MIMO检测、LDPC解码），把被现实环境（空气）**"弄脏、弄乱"的信号，一步步"清洗、整理、复原"**的过程。
