AI+SQL生成ER图：计算机专业作业/毕设高效通关指南

工具地址：https://draw.anqstar.com/template

一、技术背景与问题引入：ER图绘制，为何成为作业/毕设拦路虎？

1.1 计算机专业课程中的ER图刚需场景

对于计算机专业的同学而言，ER图（实体-关系图）是贯穿多门核心课程的"基础门槛"：数据库原理课程的作业要求绘制业务场景ER图、课程设计需基于ER图完成数据库设计、毕业设计更是要以规范的ER图作为数据层架构的核心依据。无论是学生信息管理系统、图书借阅系统这类基础课设，还是电商订单管理、物流追踪这类复杂毕设项目，ER图都是不可或缺的核心交付物之一。

此外，在课程论文、毕设论文的撰写中，ER图的规范性直接影响评审分数------清晰的ER图能直观展现数据实体间的关联，体现设计者的逻辑思维能力，而不规范或错误的ER图则可能导致整个数据库设计环节被质疑。

1.2 传统ER图绘制的核心痛点

尽管ER图至关重要，但传统绘制方式却让大量同学倍感困扰，尤其在作业/毕设的紧张 deadlines 下，这些痛点被进一步放大：

其一，逻辑梳理成本高 。对于小白同学而言，从业务需求中提炼实体、属性、关系（一对一、一对多、多对多）是极大的挑战，往往需要反复修改才能理清逻辑，耗时耗力；其二，工具操作繁琐 。传统的Visio、PowerDesigner等工具上手难度大，需要手动拖拽组件、设置关联，细节操作（如属性类型标注、关系 cardinality设置）繁琐，容易出现疏漏；其三，与SQL衔接断层 。课程作业和毕设中，ER图最终需要落地为SQL建表语句，传统方式下，绘制完ER图后还需手动转换为SQL，不仅效率低，还容易因手动输入失误导致语法错误；其四，修改迭代效率低。若需求变更或逻辑出错，需要重新调整ER图结构，再同步修改SQL，整个流程环环相扣，一处修改可能引发连锁调整，极大影响作业进度。

尤其对于缺乏实战经验的学生而言，这些问题往往导致作业耗时远超预期，甚至影响毕设的整体进度。此时，一款能高效生成ER图的工具，就成为了刚需。

二、功能介绍：AI+SQL双驱动，轻松搞定ER图生成

2.1 核心功能：两种生成模式，适配不同作业场景

本次介绍的ER图生成功能，核心优势在于"低门槛、高效率、高适配"，针对学生作业/毕设的核心场景，提供两种生成模式，覆盖从基础课设到复杂毕设的全需求：

2.1.1 SQL生成ER图：直接复用现有代码，快速可视化

若你已经完成了SQL建表语句（支持MySQL、SQL Server等主流数据库），无需手动梳理逻辑，只需将SQL代码直接输入功能模块，即可自动解析并生成标准ER图。无论是单表、多表关联，还是包含外键约束、索引的复杂SQL，都能精准识别，自动提取实体（表）、属性（字段）、关系（外键关联），并按照数据库设计规范完成ER图的可视化呈现。

该模式特别适合课程设计中"先写SQL再补ER图"的场景，或是毕设中需要将现有数据库结构可视化的需求，避免了重复劳动。

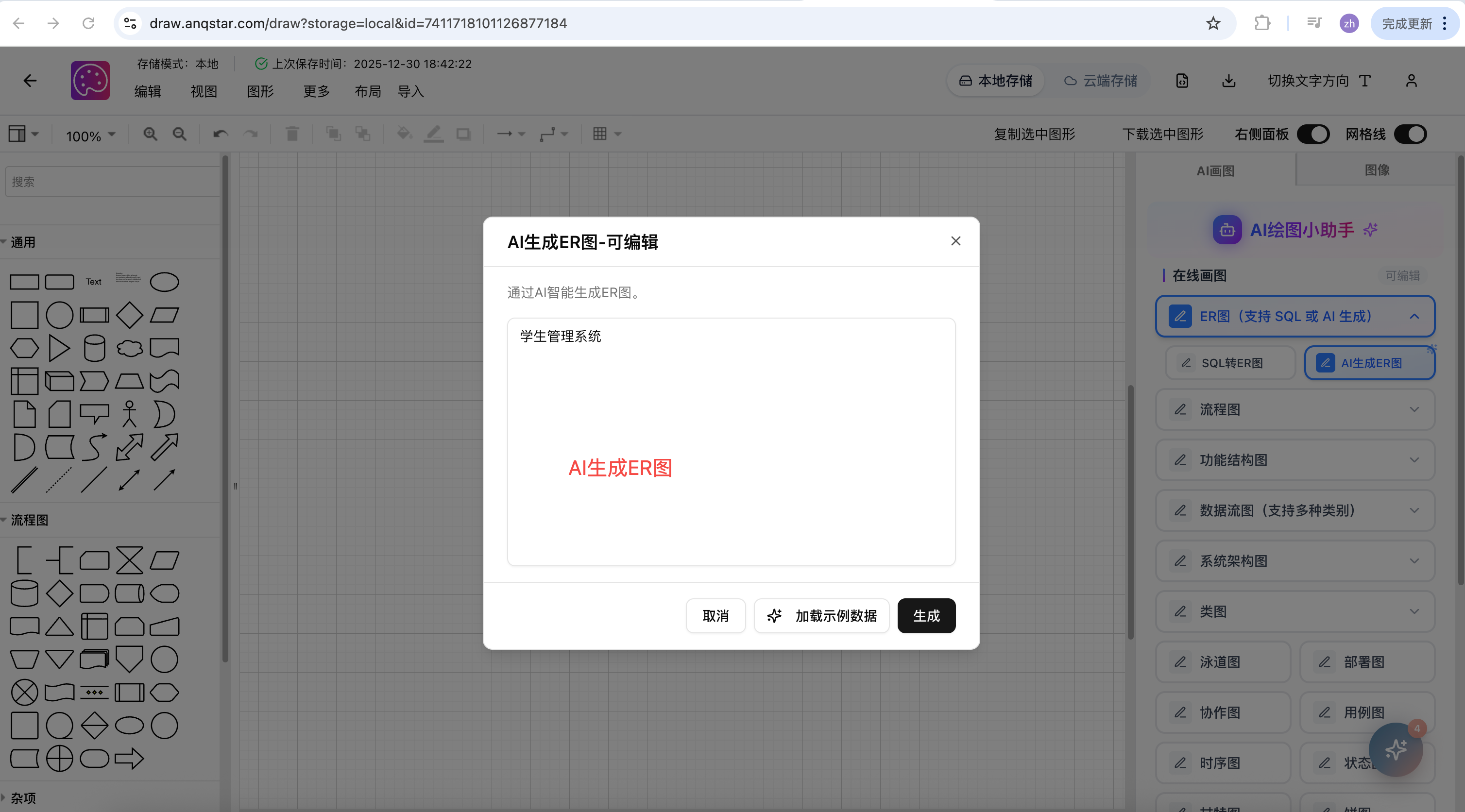

2.1.2 AI生成ER图：小白友好，从需求到ER图一步到位

若你还处于需求梳理阶段，尚未编写SQL，只需用自然语言描述作业/毕设的业务场景（如"学生信息管理系统，包含学生、课程、成绩、教师四个实体，学生选多门课，一门课有多个学生，教师教多门课"），AI将自动提炼核心实体、属性及关系，生成规范的ER图，同时还能同步输出对应的SQL建表语句，实现"需求→ER图→SQL"的一站式落地。

该模式完美解决了小白同学"不会梳理逻辑、不会画ER图"的痛点，让零经验也能快速产出符合课程要求的ER图。

2.2 附加优势：适配作业/毕设的细节优化

除了核心生成功能外，该功能还针对学生作业场景做了细节优化：支持ER图的导出（PNG、SVG、PDF等格式，适配论文插入需求）、支持实体属性的编辑修改、支持关系类型的手动调整，确保生成的ER图完全符合课程评分标准和论文格式要求。

三、原理说明：深入理解AI+SQL生成ER图的技术逻辑

3.1 核心技术框架：SQL解析引擎+AI语义理解模型

ER图生成功能的核心的是"解析-提取-映射-可视化"的全流程自动化，其技术框架主要包含两大核心模块：SQL解析引擎（负责处理SQL生成场景）和AI语义理解模型（负责处理自然语言生成场景），两者最终通过统一的ER图可视化引擎完成输出。下面结合MySQL、SQL Server等技术点，详细拆解各模块的工作原理。

3.2 SQL生成ER图的原理：从SQL语法树到ER图元素的精准映射

当输入MySQL或SQL Server的建表语句后，系统通过SQL解析引擎完成从"代码文本"到"ER图元素"的转换，整个过程分为4个核心步骤，每一步都紧密贴合SQL的语法规范和数据库设计原理：

3.2.1 第一步：SQL语法解析与词法分析

首先，SQL解析引擎会对输入的SQL代码进行词法分析（Lexical Analysis），将SQL语句拆分为一个个独立的"词法单元"（Token），例如关键字（CREATE TABLE、INT、VARCHAR、FOREIGN KEY）、标识符（表名、字段名）、常量（字段长度、默认值）等。

以MySQL建表语句为例：CREATE TABLE student (id INT PRIMARY KEY AUTO_INCREMENT, name VARCHAR(20) NOT NULL, class_id INT, FOREIGN KEY (class_id) REFERENCES class(id));

词法分析后会提取出Token：CREATE TABLE、student、id、INT、PRIMARY KEY、AUTO_INCREMENT、name、VARCHAR、20、NOT NULL、class_id、INT、FOREIGN KEY、class_id、REFERENCES、class、id等。

随后，引擎会进行语法分析（Syntactic Analysis），基于MySQL/SQL Server的语法规则，将这些Token构建为抽象语法树（AST，Abstract Syntax Tree）。语法树的核心作用是梳理SQL语句的层级结构，例如"student表"包含哪些字段，每个字段的类型和约束是什么，表之间的外键关联关系是什么。

3.2.2 第二步：核心信息提取（实体、属性、约束）

基于构建好的AST，系统会自动提取ER图的核心元素，这一步是SQL生成ER图的关键，完全遵循数据库设计的核心逻辑：

提取实体（Entity）：AST中"CREATE TABLE"后的表名即为ER图中的实体，例如上述SQL中的"student"（学生）和"class"（班级）都是核心实体。系统会自动去重，避免重复生成同一实体。
提取属性（Attribute）：每个表中的字段即为对应实体的属性，同时会提取属性的关键信息（类型、约束）。例如"student"实体的属性包括id（INT类型、主键）、name（VARCHAR(20)、非空）、class_id（INT类型、外键）。这里需要注意，不同数据库的字段类型映射规则不同，系统会自动适配MySQL和SQL Server的差异，例如MySQL的INT对应SQL Server的INT，MySQL的VARCHAR对应SQL Server的VARCHAR，MySQL的DATETIME对应SQL Server的DATETIME2等，确保属性类型在ER图中准确标注。
提取约束信息：重点提取主键（PRIMARY KEY）、外键（FOREIGN KEY）约束，这是后续判断实体关系的核心依据。主键用于标识实体的唯一属性（如student.id是学生的唯一标识），外键用于关联两个实体（如student.class_id关联class.id，说明学生和班级存在关联关系）。

3.2.3 第三步：实体关系推断（基于外键与业务逻辑）

ER图的核心价值在于展现实体间的关系，系统通过外键约束和数据库设计的业务逻辑，自动推断关系类型（一对一、一对多、多对多），这一步完全贴合课程中教授的ER图关系判断规则：

一对多关系（1:N）：这是最常见的关系类型，当表A的外键关联表B的主键，且表A的外键字段可重复时，即为一对多关系。例如上述SQL中，student.class_id关联class.id，一个班级（class）可以有多个学生（student），而一个学生只能属于一个班级，因此class和student是一对多关系。系统会自动在ER图中用"1"和"N"标注关系 cardinality。
一对一关系（1:1）：当表A的外键关联表B的主键，且表A的外键字段设置为唯一（UNIQUE）时，即为一对一关系。例如"user"表和"user_info"表，user_info.user_id关联user.id且设置UNIQUE，说明一个用户对应一条用户信息，反之亦然。系统会通过AST中的UNIQUE约束识别这种关系。
多对多关系（M:N）：这种关系需要通过中间表（关联表）实现，中间表包含两个外键，分别关联两个核心表的主键。例如"student"表和"course"表（课程），通过中间表"student_course"（包含student_id和course_id两个外键）关联，说明一个学生可以选多门课，一门课可以被多个学生选。系统会自动识别中间表，推断出两个核心实体的多对多关系，并在ER图中用"M"和"N"标注。

需要注意的是，对于SQL Server的建表语句，外键约束的语法可能与MySQL略有差异（如SQL Server使用CONSTRAINT关键字指定外键名称），但系统的解析引擎会兼容这种差异，核心的关系推断逻辑保持一致。

3.2.4 第四步：ER图可视化渲染

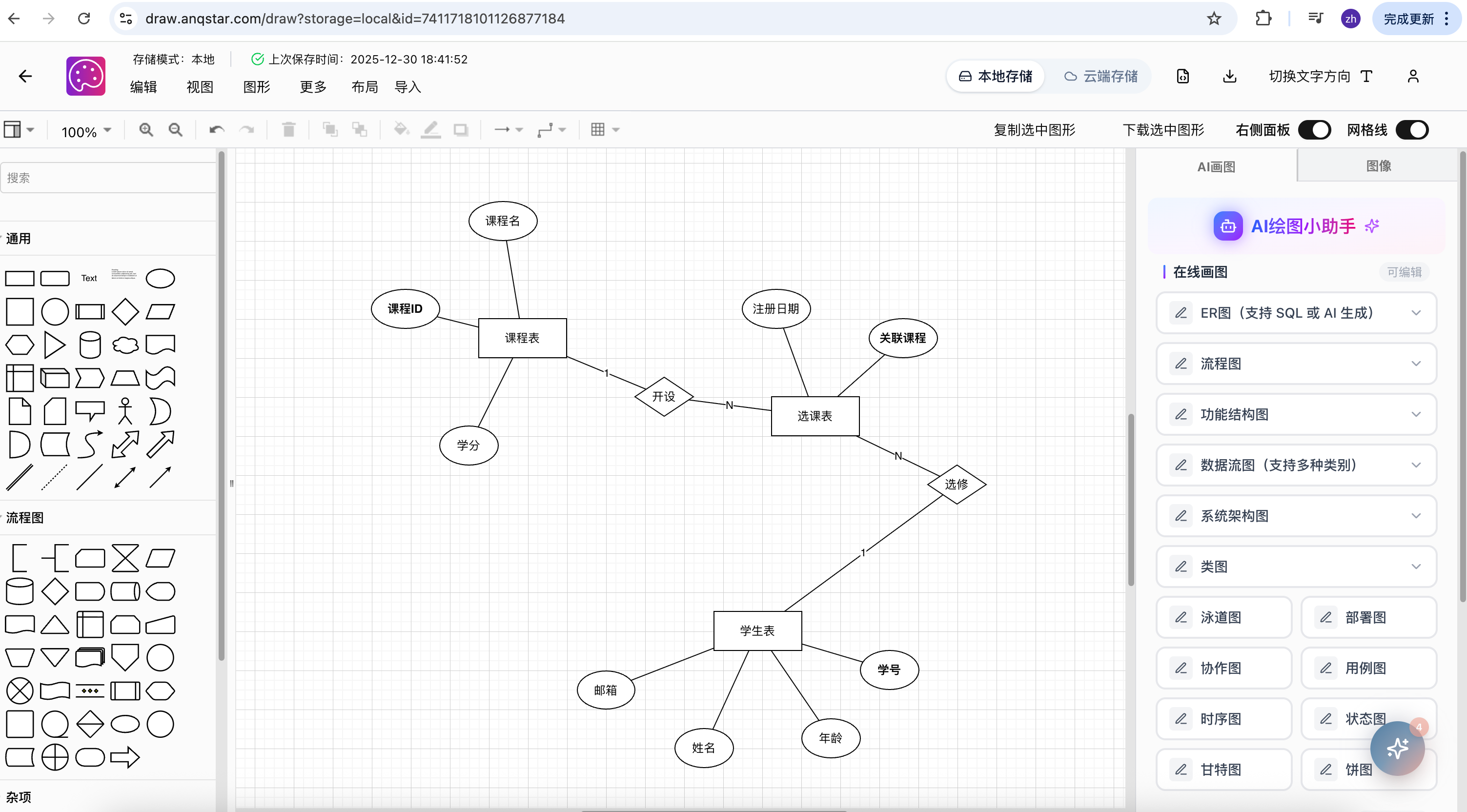

提取完实体、属性、关系后，系统通过可视化引擎将这些元素渲染为标准ER图。可视化引擎会遵循ER图的绘制规范：用矩形表示实体，椭圆表示属性，菱形表示关系，线段连接实体与属性、实体与关系，并在关系菱形旁标注关系类型（1:1、1:N、M:N）。同时，会将属性的类型、约束（主键用下划线标注）等信息同步展示在ER图中，确保生成的ER图符合课程作业和毕设论文的规范要求。

3.3 AI生成ER图的原理：自然语言到ER图元素的语义映射

对于小白同学常用的"自然语言描述→ER图生成"模式，核心依赖AI语义理解模型，其原理是将非结构化的自然语言需求，转换为结构化的ER图元素（实体、属性、关系），再通过上述的可视化引擎生成ER图，同时反向生成对应的SQL建表语句。具体过程分为3个核心步骤：

3.3.1 第一步：需求文本语义解析与意图识别

AI模型首先对输入的自然语言需求进行语义解析，提取核心业务要素：包括业务场景（如"学生信息管理系统"）、核心实体（如"学生""课程""教师"）、实体的核心属性（如学生的"学号""姓名""班级"）、实体间的交互关系（如"学生选课程""教师教课程"）。

为了适配学生作业的场景，模型经过了专门的训练，能够精准识别课程常见的业务术语，例如"选课""成绩""借阅""订单"等，避免因语义歧义导致的元素提取错误。例如，当输入"图书借阅系统，学生可以借多本图书，一本图书可以被多个学生借，每个学生有学号、姓名，每本图书有书号、书名、作者"时，模型能准确提取出实体：学生、图书；属性：学生（学号、姓名）、图书（书号、书名、作者）；关系：学生与图书是多对多关系。

3.3.2 第二步：ER图元素的结构化生成与补全

基于语义解析的结果，模型会生成结构化的ER图元素列表，同时针对学生作业的规范要求，自动补全必要的属性和约束。例如，模型会自动为每个实体添加"主键"属性（如学生的"学号"、图书的"书号"），因为课程作业中要求实体必须有唯一标识；对于多对多关系，模型会自动推断需要创建中间表（如"学生_图书"中间表），并补全中间表的外键属性（如"学号""书号"）。

3.3.3 第三步：结构化元素→ER图+SQL生成

这一步与SQL生成ER图的后续流程一致：结构化的ER图元素会被传递给可视化引擎，生成标准ER图；同时，模型会根据提取的实体、属性、关系，结合MySQL/SQL Server的语法规范，自动生成对应的建表语句，包括字段类型、主键约束、外键约束等，确保生成的SQL可以直接在数据库中执行，完美适配课程作业中"ER图+SQL"的双重交付要求。

3.4 跨数据库适配的技术细节：MySQL与SQL Server的兼容逻辑

考虑到不同课程可能要求使用不同的数据库（如数据库原理课程可能用MySQL，课程设计可能用SQL Server），该功能在设计时重点优化了跨数据库适配能力，核心通过"语法规则库+字段类型映射表"实现兼容：

语法规则库：系统内置了MySQL和SQL Server的语法规则库，包含两种数据库的建表语句语法、约束语法、字段类型语法等。在解析SQL时，系统会先识别SQL对应的数据库类型（可自动识别或手动指定），再调用对应的语法规则库进行解析，避免因语法差异导致的解析错误。
字段类型映射表：针对两种数据库的字段类型差异，系统维护了统一的映射表，确保在ER图生成和SQL反向生成时，字段类型准确无误。例如：MySQL的TINYINT对应SQL Server的TINYINT，MySQL的BIGINT对应SQL Server的BIGINT，MySQL的TEXT对应SQL Server的VARCHAR(MAX)，MySQL的DECIMAL对应SQL Server的DECIMAL等。

这种跨数据库适配能力，让学生无需担心作业要求的数据库类型，无论是MySQL还是SQL Server相关的作业，都能通过该功能高效生成符合要求的ER图和SQL。

四、总结：技术工具赋能，让作业/毕设更高效

ER图绘制作为计算机专业作业和毕设的核心环节，其核心价值在于梳理数据逻辑、规范数据库设计。传统绘制方式的繁琐的，本质上是"重复劳动"和"逻辑梳理成本"的叠加，而AI+SQL生成ER图的功能，并非是"替代手动设计"，而是通过技术手段降低逻辑梳理和工具操作的成本，让学生能将更多精力放在业务逻辑的优化和设计思路的完善上。

对于小白同学而言，该功能能帮助快速入门ER图设计，避免因基础薄弱导致的作业卡壳；对于有一定基础的同学，能大幅提升作业/毕设的效率，尤其在 deadlines 临近时，可快速完成ER图的绘制和SQL的生成，为后续开发和论文撰写节省时间。

最终，好的技术工具是学习和实践的"助力器"，希望通过这类工具，让更多同学能轻松应对数据库相关的作业和毕设，将更多精力投入到技术核心能力的提升上。
