零拷贝技术详解：从传统I/O到极致优化
一、传统I/O的问题：效率低下的根源
1.1 传统I/O的数据流向
让我们先看看传统方式传输一个文件的完整过程：
应用程序 → read() → 内核缓冲区 → 用户缓冲区 → write() → socket缓冲区 → 网卡- 用户应用进程调用read函数，向操作系统发起I/O调用，上下文从用户态转为内核态（切换1）
- DMA控制器把数据从磁盘中，读取到内核缓冲区。
- CPU把内核缓冲区数据，拷贝到用户应用缓冲区，上下文从内核态转换为用户态（切换2），read函数返回
- 用户应用进程通过write函数，发起I/O调用，上下文从用户态转换为内核态（切换3）
- CPU将应用缓冲区的数据，拷贝到socket缓冲区
- DMA控制器把数据从socket缓冲区，拷贝到网卡设备，上下文从内核态切换回用户态（切换4）
总结：4次上下文切换（4次用户态和内核态切换），4次数据拷贝（两次CPU拷贝以及两次DMA拷贝）
关键问题分析：
| 问题点 | 具体表现 | 性能影响 |
|---|---|---|
| 冗余拷贝 | 数据在内核缓冲区→用户缓冲区→socket缓冲区之间来回复制 | CPU时间浪费，内存带宽占用 |
| 上下文切换 | 每次系统调用都需要用户态↔内核态切换 | 切换开销大，缓存失效 |
| 数据驻留 | 数据需要在用户空间"中转"一次 | 增加延迟，占用用户空间内存 |
1.2 为什么会有这些问题？
历史原因：早期操作系统设计时，出于安全考虑，内核空间和用户空间严格隔离。应用程序不能直接访问内核缓冲区，必须通过"用户缓冲区"这个中介。
类比理解：
想象你要把一本书从图书馆（磁盘）寄给朋友（网络）：
- 传统方式：图书管理员（内核）把书从书库拿出（DMA拷贝到内核缓冲区）→ 交给你（CPU拷贝到用户缓冲区）→ 你检查书（应用处理）→ 你交给快递员（CPU拷贝到socket缓冲区）→ 快递员打包发货（DMA拷贝到网卡）
问题：书在你手里中转了一次，既浪费你的时间，又增加损坏风险。

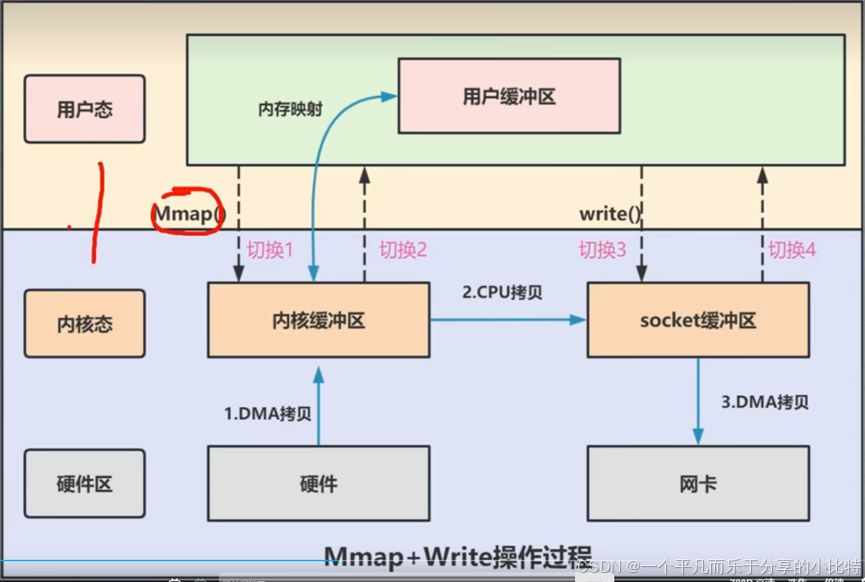

二、mmap + write：减少一次拷贝的优化
2.1 技术原理
mmap（内存映射）的核心思想：
- 不拷贝数据，而是建立映射关系
- 用户空间和内核空间共享同一块物理内存
- 应用程序通过指针直接访问内核缓冲区
内存映射的魔法：
用户虚拟地址空间 → 映射关系 → 内核缓冲区物理内存
↓ ↗
直接访问 共享- 用户进程通过mmap方法向操作系统内核发起I/O调用，上下文从用户态切换为内核态。
- CPU利用DMA控制器，把数据从硬盘中拷贝到内核缓冲区，上下文从内核态切换回用户态，mmap方法返回
- 用户进程通过write方法向操作系统内核发起I/O调用，上下文从用户态切换为内核态。
- CPU将内核缓冲区的数据拷贝到socket缓冲区
- CPU利用DMA控制器，把数据从socket缓冲区拷贝到网卡，上下文从内核态切换回用户态，write调用返回。
总结：4次用户空间与内核空间的上下文切换，以及3次数据拷贝（2次DMA拷贝和一次CPU拷贝）
2.2 性能提升分析
传统方式： 磁盘 → 内核缓冲区 → 用户缓冲区 → socket缓冲区 → 网卡
(DMA) (CPU) (CPU) (DMA)
mmap方式： 磁盘 → 内核缓冲区 → socket缓冲区 → 网卡
(DMA) (CPU) (DMA)
↗
用户空间直接访问减少了一次CPU拷贝：数据不再需要从内核缓冲区复制到用户缓冲区
2.3 适用场景与限制
适合场景：
- 大文件传输（视频、镜像文件）
- 需要多次访问相同数据的应用
- 进程间共享内存通信
仍然存在的问题：
- ❌ 仍有4次上下文切换（用户态↔内核态）
- ❌ 仍有1次CPU拷贝（内核缓冲区→socket缓冲区）
- ⚠️ 内存占用风险：文件较大时，mmap可能导致内存压力
三、sendfile：真正的"零拷贝"实现
3.1 技术突破
sendfile的革命性改进：
- 合并系统调用：read + write → 一个sendfile调用
- 完全绕过用户空间：数据流不经过应用程序缓冲区
- 内核内部直通：在内核空间内完成数据传输

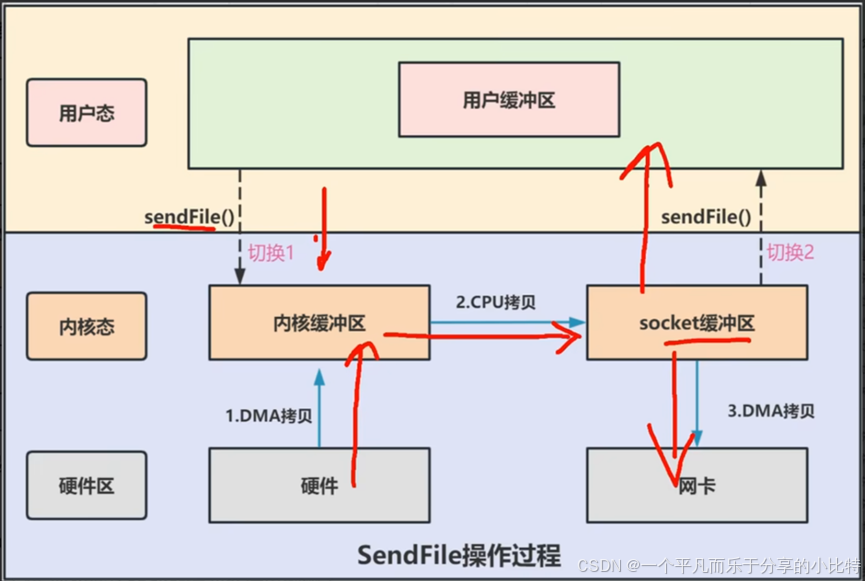

3.2 sendfile数据流向详解
第一步： 磁盘 → DMA拷贝 → 内核缓冲区
↓
第二步：内核缓冲区 → CPU拷贝 → socket缓冲区
↓
第三步：socket缓冲区 → DMA拷贝 → 网卡- 用户进程发起sendfile系统调用，上下文（切换1）从用户态转向内核态
- DMA控制器，把数据从硬盘中拷贝到内核缓冲区。
- CPU将读缓冲区数据拷贝到socket缓冲区
- DMA控制器，异步把数据从socket缓冲区拷贝到网卡，上下文（切换2）从内核态转向用户态，sendfile系统调用返回
总结：2次用户空间与内核空间的上下文切换，以及3次数据拷贝（2次DMA拷贝和一次CPU拷贝）
关键优化点：
- 上下文切换减半：4次 → 2次
- 系统调用合并：2次调用 → 1次调用
- 用户空间零参与：应用程序完全不用接触数据
3.3 sendfile的进化：SG-DMA技术
Linux 2.4+版本的进一步优化：
磁盘 → DMA拷贝 → 内核缓冲区
↓
SG-DMA技术
↓
网卡 ← DMA拷贝 ← 直接读取SG-DMA（Scatter-Gather DMA）的魔力：
- 零CPU拷贝：完全消除内核缓冲区到socket缓冲区的拷贝
- 内核缓冲区直接到网卡：DMA控制器直接从内核缓冲区读取数据
- 最终形态：只有2次DMA拷贝，0次CPU拷贝
四、三种方式对比分析
4.1 技术指标对比表
| 对比维度 | 传统I/O | mmap + write | sendfile | sendfile + SG-DMA |
|---|---|---|---|---|
| CPU拷贝次数 | 2次 | 1次 | 1次 | 0次 |
| DMA拷贝次数 | 2次 | 2次 | 2次 | 2次 |
| 总拷贝次数 | 4次 | 3次 | 3次 | 2次 |
| 上下文切换 | 4次 | 4次 | 2次 | 2次 |
| 系统调用 | 2次 | 2次 | 1次 | 1次 |
| 用户空间参与 | 完全参与 | 直接访问但不拷贝 | 完全不参与 | 完全不参与 |
4.2 性能影响量化分析
假设传输一个1GB文件，不同技术的开销对比：
传统I/O：
- 内存拷贝：1GB × 2次 = 2GB数据移动
- CPU时间：主要消耗在拷贝上
- 总耗时：T（磁盘读取） + T（拷贝） + T（网络发送）
sendfile + SG-DMA：
- 内存拷贝：仅DMA传输，CPU几乎不参与
- CPU时间：主要用于调度和协议处理
- 总耗时：接近 max(T磁盘读取, T网络发送)实际测试数据参考：
- 小文件（10KB）：sendfile比传统方式快20-30%
- 大文件（1GB）：sendfile比传统方式快2-3倍
五、实际应用场景分析
5.1 哪些软件使用了零拷贝？
| 软件/系统 | 使用的零拷贝技术 | 应用场景 |
|---|---|---|
| Nginx | sendfile | 静态文件服务 |
| Kafka | sendfile + mmap | 消息持久化和消费 |
| Apache | sendfile（需配置） | 文件传输 |
| VSFTPD | sendfile | 文件下载 |
| MySQL | 零拷贝网络I/O | 查询结果传输 |
5.2 具体场景：Web服务器发送图片
场景：用户请求一个1MB的图片文件
传统方式流程：
1. Nginx进程调用read()【切换内核态】
2. 硬盘→内核缓冲区（DMA 1MB）
3. 内核缓冲区→Nginx进程内存（CPU拷贝 1MB）【切换用户态】
4. Nginx调用write()【切换内核态】
5. Nginx内存→socket缓冲区（CPU拷贝 1MB）
6. socket缓冲区→网卡（DMA 1MB）【切换用户态】
**总计：4次切换，4次拷贝，处理1MB数据**sendfile方式流程：
1. Nginx调用sendfile()【切换内核态】
2. 硬盘→内核缓冲区（DMA 1MB）
3. 内核缓冲区→socket缓冲区（CPU拷贝 1MB）
4. socket缓冲区→网卡（DMA 1MB）【切换用户态】
**总计：2次切换，3次拷贝，处理1MB数据**效率提升：
- CPU使用率降低40-50%
- 内存带宽占用减少50%
- QPS（每秒查询数）提升30%以上
5.3 什么时候不适合用零拷贝？
不适合的场景：
- 需要修改数据：零拷贝是只读的，如果要压缩、加密数据，必须先拷贝
- 小文件随机访问：mmap的映射开销可能比收益大
- 兼容性要求：某些老系统或特殊硬件可能不支持
- 实时性要求极高：有时直接操作缓冲区更可控
六、零拷贝的设计思想精髓
6.1 核心设计原则
原则1：数据不动，指针动
c
// 传统：复制数据
memcpy(dest, src, size);
// 零拷贝思想：传递引用/指针
sendfile(out_fd, in_fd, NULL, size);原则2：减少中间商
- 用户空间是数据的"中间商"
- 内核内部传输也是"中间商"
- 目标是：生产者 → 消费者直接传输
原则3：批量处理
- 合并多次操作为一次
- 减少边界跨越次数
6.2 硬件协作优化
DMA技术的关键作用：
没有DMA： CPU负责所有数据传输
↓
有DMA： CPU："DMA，你去搬数据"
DMA："收到，搬完了通知你"
CPU可以并行处理其他任务SG-DMA的进一步优化：
普通DMA： 只能连续内存传输
↓
SG-DMA： 可以"收集"分散的内存块
直接从内核缓冲区→网卡，绕过socket缓冲区七、现代零拷贝技术的发展
7.1 内核旁路技术（Kernel Bypass）
更激进的优化：完全绕过操作系统内核
技术代表：
- DPDK（Data Plane Development Kit）
- RDMA（Remote Direct Memory Access）
- AF_XDP（Linux内核新特性）
性能对比：
传统socket： 应用 → 内核协议栈 → 网卡
（多次拷贝，多次切换）
DPDK/RDMA： 应用直接 ↔ 网卡
（零拷贝，零切换）7.2 零拷贝的代价与权衡
没有银弹：零拷贝也有代价
| 优化维度 | 获得的收益 | 付出的代价 |
|---|---|---|
| 减少拷贝 | CPU时间↓，吞吐量↑ | 实现复杂，兼容性↓ |
| 减少切换 | 延迟↓，吞吐量↑ | 调试困难，灵活性↓ |
| 内核旁路 | 极致性能 | 安全性↓，生态支持↓ |
八、总结：零拷贝的本质
8.1 技术演进路线图
第一阶段：传统I/O（4拷贝4切换）
↓ 优化方向：减少拷贝
第二阶段：mmap（3拷贝4切换）
↓ 优化方向：减少切换
第三阶段：sendfile（3拷贝2切换）
↓ 优化方向：消除CPU拷贝
第四阶段：sendfile+SG-DMA（2拷贝2切换）
↓ 优化方向：完全内核旁路
第五阶段：DPDK/RDMA（0拷贝0切换）8.2 给开发者的建议
何时使用零拷贝：
- ✅ 静态文件服务：Web服务器发送图片、视频
- ✅ 消息中间件：Kafka等需要高吞吐的场景
- ✅ 数据库系统：大量数据扫描和传输
- ✅ 科学计算：大规模数据处理
如何选择具体技术：
- 如果需要兼容性：sendfile
- 如果需要处理数据：mmap
- 如果需要极致性能：考虑DPDK/RDMA
- 如果文件很小：传统I/O可能更简单
8.3 未来展望
零拷贝技术仍在发展：
- 异构计算：GPU、NPU参与的数据传输
- 持久内存：PMEM带来的新机会
- 量子网络：未来的零拷贝可能更颠覆
最终目标：让数据以最直接的路径，从生产者流向消费者，就像光线一样，走最短的路径，没有反射和折射。
通过这三个图的对比，我们可以清晰地看到零拷贝技术的演进思路：不断减少不必要的中间环节，让数据流动更直接、更高效。从传统I/O到现代零拷贝，每一步优化都体现了计算机系统设计者对性能极限的不懈追求。
