Megatron-LM学习笔记（7）Megatron Model MLP和MoE和EP

Part 7. Megatron Model MLP与MoE与EP

相比纷繁复杂的Attention，MLP部分设置（也就是transformer原论文中的FFN）就显得眉清目秀了。之前Linear层已经介绍了很大一部分复杂的底层，这次来研究一下偏上面一层是怎么实现的。

还是在熟悉的get_gpt_layer_specs.py中可以找到MLP的相关内容。MLP是作为transformerlayer的一个子模块传入的，因此构建模型的时候会单独构建之后塞到完整的ModuleSpec之中。

get_mlp_module_spec函数主要的内容是，先判断是不是MoE（num experts为None），再判断是否使用transformer engine。对于Dense模型，子模块就是两层，一层Column接一层Row，原因在Part 5中已经说过。简单来说就是，如果用两个Column会导致中间需要一次All gather和一次reduce scatter。接一层Row可以去掉中间的这两次通信，改为在最后一次all reduce。

MLPSubmodules没什么特别的，主要看MoE的实现。get_moe_module_spec在单独的moe_module_specs文件中。每个小专家本质上也是两层的MLP。

MoELayer保存在transformer/moe/moe_layer.py中。一个MoELayer需要包含：

• 一个TopKRouter，路由网络。保存在moe/router下。这个模块相当重要且非常复杂
• experts和shared experts，shared experts在所有ep rank上复制，local experts有一个起始和结束索引来管理
• token dispatcher，负责all to all通信，把token发送到各个rank以及回收。all to all反向也是all to all

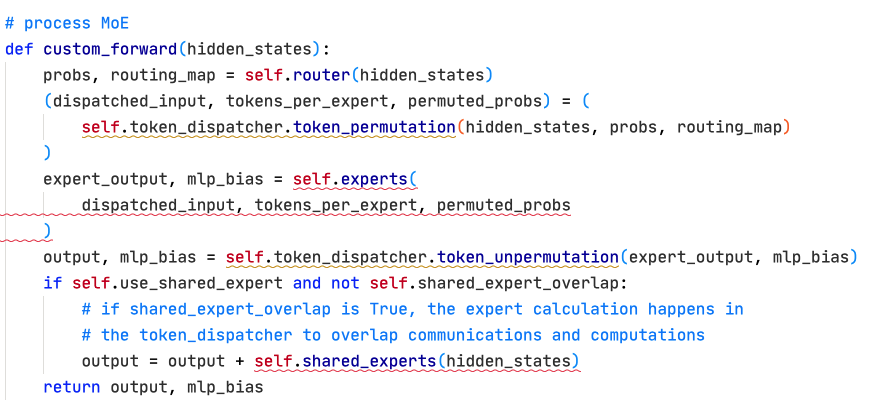

Init时，先设置一个router，再根据配置挑选一个dispatcher，最后设置好专家模块。接下来主要以DeepSeek R1的配置来介绍。

Router：

路由模块可以说是MoE的算法灵魂。其重要性可以直接从分配给他的dtype看出来，甚至可以开启fp64双精度。如果有expert bias，甚至会单独保持bias为fp32精度。

该模块在forward的时候，首先对输入[seq,bs,hidden]做一些扰动（原始Switch Transformers使用，DS不使用），然后input过gating获取logits [seq,bs,e]，最后根据logits正式过routing获取分数[seq x bs, e]和routing map [seq x bs, e]。

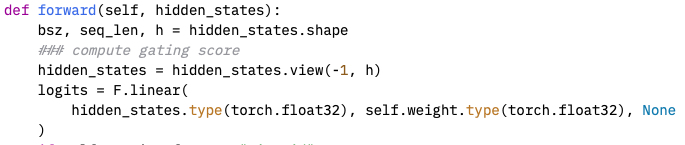

• Gating很简单，就是一层线性层。计算之前把权重和输入都换成高精度。DS使用的是FP32



• 然后进Routing。logits变成[seq x bs, expert]的形状。因为此时不同batch和seq的token已经可以独立处理了所以能变成超大矩阵处理。

• Apply Z loss。在ST MoE论文中，通过在loss里加上一个max(logits)的损失，防止logits差异过大，最后可能只有一两个专家分数很高的情况。这里用的是mean(square(logsumexp。logsumexp是一个求最大值的近似操作，如果用max会导致只有最大值处梯度为1，剩下为0。这个公式提供了平滑的梯度（梯度其实就是softmax），同时他是max的上界。有一个突出值时logsumexp=max+log( 1+ sum (exp (x_i - max) ) )，平均时 = max+log (num_experts)，有max(x) ≤ logsumexp(x) ≤ max(x) + log(n)。之后在logsumexp基础上平方、求平均、乘定义的系数。平方能保证正定，平滑。之后把loss注册到MoEAuxLossAutoScaler中保障梯度正确传入。

MoEAuxLossAutoScaler使用在反向传播的时候，前向的时候仅保存计算的z loss，apply操作不对logits处理。由于aux loss不在主梯度流之中，想要让router受到它的影响就需要在main loss 反向计算的时候，梯度到达此处，触发scaler。scaler最后会返回scaled aux loss grad，torch观察到这个tensor需要梯度时，会沿着计算图继续计算aux loss，无需显式main loss + aux loss



• 如果启用SP，则把TPrank的对应logits都取回来（保障相同TP组内有相同的logits）
• Routing有四种方式。
  • 朴素的topk用在推理的时候，不关心负载均衡，直接用topk。在deepseek中，会考虑到不同节点上有不同的experts，可能会让token尽量路由到按node分组的专家中，使用group limited topk，比如256个专家分成8组，放在八个节点上。先选top 4个组（得分最高的两个专家之和为组分数），然后在这四个组中选择top k比如8个专家。这样能保证选中的专家都在确定的范围内，尽量减少跨机通信；计算专家分数使用softmax或者sigmoid，ds选择sigmoid，此时后者不会归一化分数，从而让高贡献专家的分数差一步那么大，之后再归一化。获取topk专家的得分以及对应索引后，scale一下（ds=2.5），做具体的选择。每个专家可能会有一个负载量即平均专家处理多少token，超出的部分会直接不要了（ds不丢token）。注意，DS使用的专家负载均衡很简单，设置一个bias，如果该专家token拿的比较多，就把bias往下减一个factor x offset，否则往上加，这样选的多的专家得分就小一点，反之大一点。DS的bias在global batch结束后更新。
  • aux loss load balancing在算完topk softmax后，对logits归一化，计算aux_loss = sum((probs_per_expert/num_tokens) * (tokens_per_expert/(num_tokens*topk))) * num_experts * moe_aux_loss_coeff；sinkhorn版本强制均衡
  • Seq aux loss进一步要求在seq维度内也添加均衡损失

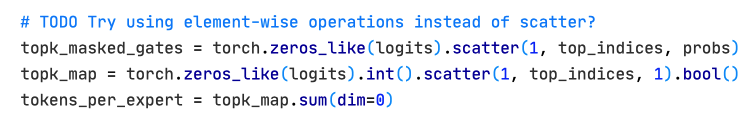

以下三行比较绕。第一行：生成一个mask，[num_tokens, experts]，选中的专家那个元素设置为对应的专家概率分数，没选中的为0；第二行：选中的专家为True，没选中的位置为False；第三行：每一列的值求和，每个专家有多少个token。

Dispatcher：

分发器的作用是，把token根据路由的结果分配给指定的rank。目前有四种。

• AllGather：每个 GPU 从所有其他GPU上收集所有 tokens，但只计算分配给本地专家的部分。实现和通信简单，但显存开销大（每个 GPU 都存储所有 tokens），适合专家数量少、EP 规模小的场景
• AlltoAll：大规模EP下，每个GPU点对点通信，每个 GPU 只发送/接收需要的 tokens。显存高效，适合大规模 EP，是生产环境首选。deepseek用的就是 --moe-token-dispatcher-type alltoall
• AlltoAllSeq：结合了SP的版本。由于有SP，每个GPU只有序列的部分内容，所以分发更加细致
• Flex：使用了DeepSeek提出的DeepEP的高效调度内核的版本。他是一个高度优化的AlltoAll通信内核，能重叠通信与计算。

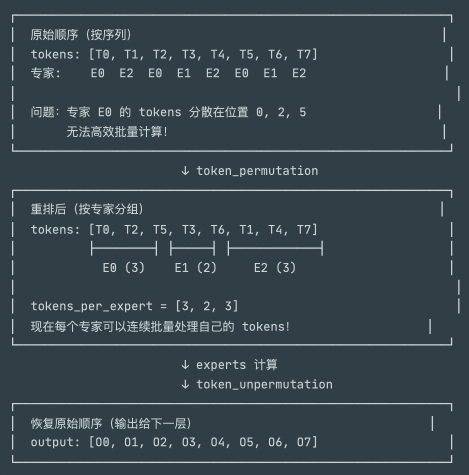

  分发之前，先对token重排列（permutation）。原本的token排序是按序列来的，但是不同的专家是要计算不同的token的，所以重排列可以让相同专家的token放在连续的位置。
  在AllGather版本中，gather所有token的map，probs和hidden，转置map [e, tokens]，每一行找到true在哪些位置获取索引，最后按照索引按照专家顺序开始排列token，以及准备好后面怎么把token反着放回去以及做reduce scatter输出到其他tp-ep rank。
  AlltoAll：先预处理preprocess，根据map统计expert的token数，生成input/output splits，然后permutation排序，使用all to all跨EP发送tokens/probs，如果有TP则聚合切片，然后再排序本地expert的tokens。unpermute时reduce scatter回TP，all to all反向回EP，unpermute恢复原本顺序。
  AlltoAll Seq已经只用作兼容了，建议统一用AlltoAll。
  flex使用了fused_dispatch，一个kernel完成permute+alltoall，最后combine也是fused_combine把反向permute+alltoall合一。




AlltoAll发送的时候，需要提供input_splits和output_splits，即要发送的内容中哪一些是发给哪个EP rank的，接受的时候要从哪些rank接收。DS的dropless是：输入[num_tokens, num_experts]，tokens维度求和[num_experts]即当前rank发给每个expert的数量，num_out_tokens即需要发送的总token数量(topK x num tokens )。然后input_splits初始化为[ep_size, num_local_experts]，本rank发送给每个ep rank的每个专家的token数，每行求和为发送个每个rank的token总数。接着算output_splits，先all gather一下tp-ep组，在0维度上拼接，换成[tp,ep,experts]的矩阵。含义是所有EP-TP rank在整个通信过程中会向给定专家expert发送多少token。此时再取本TP-EP rank上experts的切片，再把本TP-EP上所有expert接收到的token都求和 [tp_size, ep_size, num_local_experts] -> [tp_size, ep_size]。此时根据TP，取自己的那一行即可；想知道每一个expert会收到多少token，沿着TP求和后再沿着EP求和。

一个简单例子（dropless，ep_size=2，tp_size=1，num_local_experts=2，总 expert=4）：

• Rank0 本地计数 [e0:5, e1:3, e2:4, e3:2]；Rank1 本地计数 [e0:1, e1:6, e2:2, e3:7]。
• Rank0 input_splits = [5+3, 4+2] = [8, 6]（发给 ep_rank0 和 ep_rank1）。
• Rank1 input_splits = [1+6, 2+7] = [7, 9]。
• 全局计数（gather 后求和）：
  • e0: 5+1=6, e1:3+6=9, e2:4+2=6, e3:2+7=9。
• Rank0 负责本地 expert e0,e1 ⇒ output_splits = [本 rank 从 ep0 收到 e0+e1 的 5+3=8, 从 ep1 收到 e0+e1 的 1+6=7] = [8,7]。
• Rank1 负责 e2,e3 ⇒ output_splits = [4+2=6, 2+7=9] = [6,9]。
• Permute1 时，每个 rank 把 tokens 按目标 ep_rank 拼块，长度就是 sum(input_splits)；alltoall 用 input/output_splits 对齐收发。之后再按本地 expert 重新排序。

input_split长度 ep_size：本 rank 发给每个 EP rank 的总 token 数。 output_splits长度 ep_size：本 rank 将从每个 EP rank 收到的 token 数。output_splits_tp 长度 tp_size：TP 方向每个 tp_rank 收到的 token 数。num_global_tokens_per_local_expert：每个本地 expert 的总 token 数（用来后续排序）。
DtoH Data Copying 就是把数据从 GPU 设备内存拷到主机内存（Device-to-Host，简称 D2H/DtoH）。在这个代码里（_maybe_dtoh_and_synchronize），主要目的是把一些元数据（比如 input_splits/output_splits/num_out_tokens 等）转移到 CPU，以便给通信库/后续逻辑使用，同时在合适的点对 side stream 做同步，确保这些 CPU 侧数据已经可用。

专家：

此时我们获得了本地专家需要处理的所有token以及对应的矩阵。此时的logits是[token

共享专家就比较简单，他的输出最后是被加到普通专家之后的。这里的gate是一个可学习的参数，作用是对共享专家的输出做一个加权。但是基本没什么模型在用。当使用SP的时候，计算前要all gather，前向后要reduce scatter。为了减少计算开销，可以把共享专家的计算和token dispatch并行起来。

路由专家有两种，一种是普通的sequential实现，还有一种是更高效的group GEMM实现。

• 分组实现把专家权重分成FC1和FC2两大块，所有专辑的FC1和FC2分别拼接成巨大的块，weight1和weight2.他们的形状是[hidden, moe_hidden * num_experts / TP]以及反过来降维回去。所有专家的权重在内存中连续排列，不单独为每个专家分配Module实例，在前向时可以通过.view()重塑专家维度。
  • 假如收到了num_tokens, hidden的输入，以及tokens_per_expert [expert]和对应的概率permuted_probs [numtokens]。
  • 如果采用SwiGLU，FC1层的输出宽度要乘2，这是因为GLU需要一半参数来算门控，另一半来算具体的输出。
  • 把权重矩阵1[hidden, experts x FFNhidden x 2] 重塑为[experts, hidden, FFNhidden x 2]，相当于experts个矩阵。矩阵2就是[experts, FFNhidden, hidden]
  • 调用gg，grouped gemm utils的批量矩阵乘法获得FC1输出。FC1输出后和SwiGLU的gate分数相乘，然后和输入的probs相乘。这种做法保障了普通MoE的等价性，即P乘在输出之后。如果在FC1之前乘（也有可选项），数学上不是等价的（权重会影响到门控的分数），目前只有topK=1允许这样做。DS就是中间乘，并且MLP层没有bias
• 序列实现使用的是sequentialMLP，实现非常简单。把输入按照tokens per expert拆分，然后for循环每个专家乘。速度慢，但是整体实现复杂度比较低。

GLU家族，Gated Linear Unit，门控线性单元，其激活函数是

GLU(x) = (xW_gate ⊗ σ) ⊙ (xW_up) = σ(xW_gate) ⊙ (xW_up)，

W_gate是门控投影权重，W_up是上投影，σ是激活函数，⊗是Hadamard乘法逐元素乘法。
SwiGLU(x) = SiLU(xW_gate) ⊙ (xW_up)= (xW_gate × sigmoid(xW_gate)) ⊙ (xW_up)。

SiLU(x) = x × sigmoid(x) = x × (1 / (1 + e^(-x)))也叫 Swish，是一种平滑的非线性激活函数，当 x → +∞ 时，SiLU(x) → x，当 x → -∞ 时，SiLU(x) → 0，在 x=0 附近平滑过渡。
