SuperMap Hi-Fi 3D SDK for Unreal 读取矢量面进行多区域地形开挖

目录

一、前言

二、创建蓝图接口

1.头文件中声明蓝图接口

2.读取矢量面相关代码

三、关卡蓝图示例

---

一、前言

目前产品已经支持多区域开挖的能力，在实际开发中如何使用已有的矢量面数据进行多区域开挖呢，比如面数据集、*.shp矢量数据、*.kml矢量数据等，本文将以面数据集为例，详细介绍下如何操作。

本文以12.0.1版本的SuperMap Hi-Fi 3D SDK for Unreal产品（以下简称UE插件）为例，在UE5.3项目中使用，仅供参考。

二、创建蓝图接口

创建一个蓝图接口，实现从矢量面数据集中读取多个面区域，并将其作为开挖区域应用到地形开挖分析中。

1.头文件中声明蓝图接口

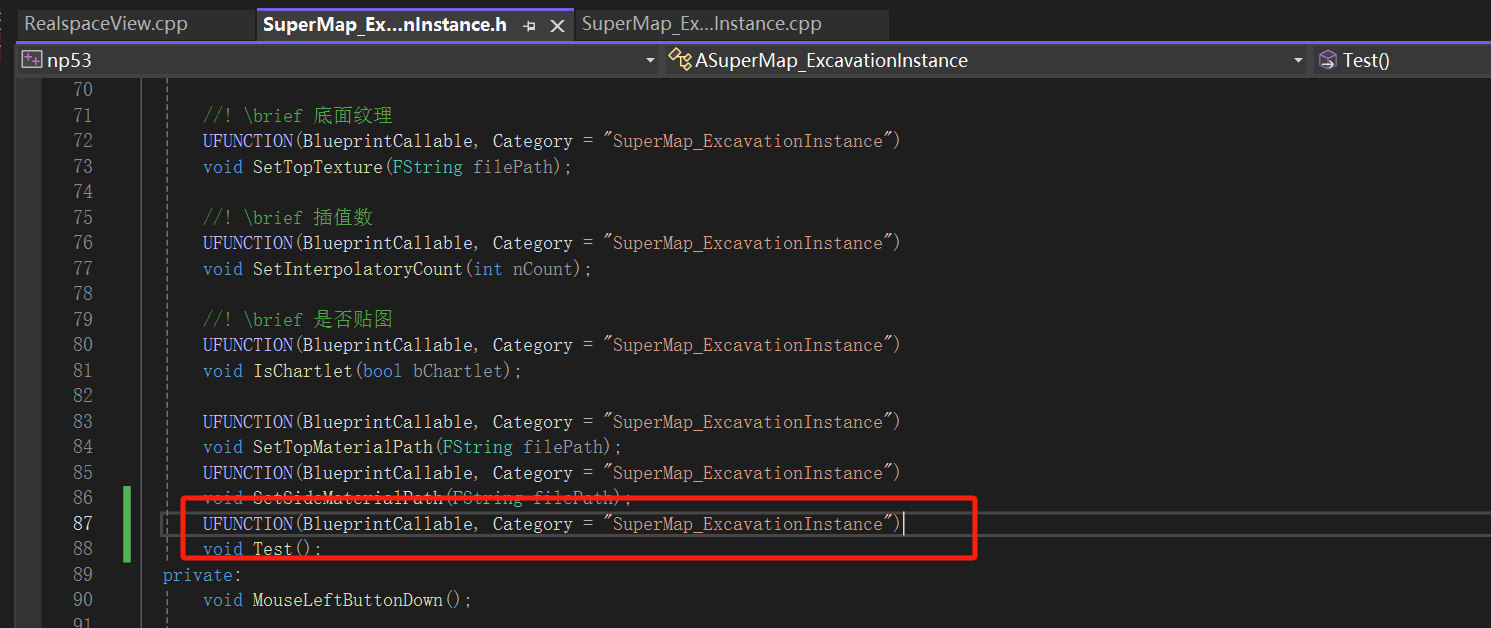

在 SuperMap_ExcavationInstance.h 头文件中声明蓝图接口

2.读取矢量面相关代码

在 SuperMap_ExcavationInstance.cpp文件中添加读取矢量面相关代码，实现思路：

（1）解析数据源信息，打开SuperMap数据源文件，查询指定数据集中的三维区域几何数据；

（2）将查询到的几何数据转换为三维区域对象（GeoRegion3D）

（3）将三维区域添加到场景的全局图像中作为挖方区域（仅在开启地形图层模式时执行）

void ASuperMap_ExcavationInstance::Test()
{

	TArray<Geometry*> arrGeometry;
	FString strName = TEXT("NewRegion3D@D:/DataSource.udbx");
	FString leftS, rightS;
	strName.Split("@", &leftS, &rightS);
	DataSource dataSource = SuperMapSDK::UnrealEngine::Data::DataSource();
	Gamebool result = dataSource.Open(rightS);
	if (result)
	{
		Dataset* pDataset = dataSource.GetDataset(leftS);
		if (pDataset != NULL)
		{
			arrGeometry = pDataset->Query();
		}
		dataSource.Close();
	}

	for (int i = 0; i < arrGeometry.Num(); i++)
	{
		GeoRegion3D* pGeoRegion3D = (GeoRegion3D*)arrGeometry[i];

		if (m_bIsTerrainLayer)
		{
			FString strTag = FString::Printf(TEXT("TerrainExcavation_%d"), i);
			GlobalImage* pGlobalImage = RealspaceView::GetSingleton()->GetSceneControl()->GetScene()->GetGlobalImage();
			pGlobalImage->AddExcavationRegion(pGeoRegion3D, strTag);
		}
	}
}

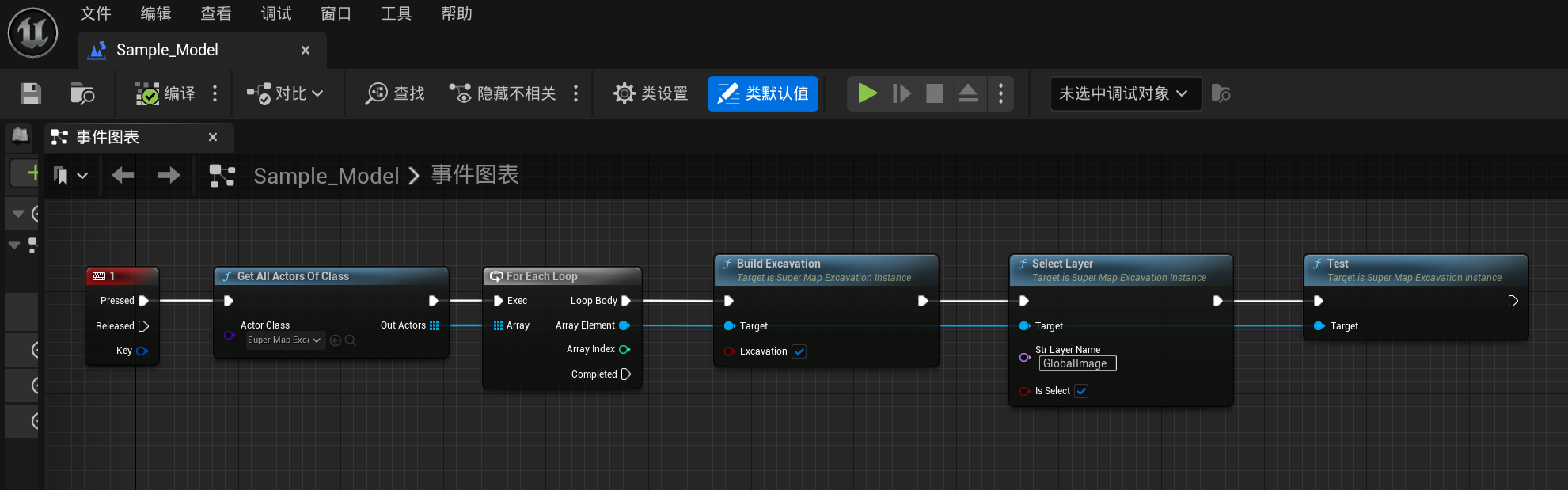

三、关卡蓝图示例

BuildExcavation 函数：

|------------|--------------------------------------|
| 参数 | 说明 |
| Target | Super Map Excavation Instance 对象引用函数 |
| Excavation | 是否开挖 |

SelectLayer 函数：

|----------------|--------------------------------------|
| 参数 | 说明 |
| Target | Super Map Excavation Instance 对象引用函数 |
| str Layer Name | 开挖图层名 |
| Is Select | 是否选择图层 |

开挖效果：

如需添加开挖贴图可以添加贴图蓝图接口：SetSideTexture（侧面纹理）、SetTopTexture（底面纹理）。
