OpenCv总结5——图像特征——harris角点检测

一、算法简介

角点是图像中极具辨识度的特征点，其核心特点是沿水平和竖直方向移动时， 灰度值 会发生剧烈变化（区别于平面区域的灰度基本不变、边界区域仅单一方向变化）。Harris 角点检测算法是一种经典的基于灰度图像的角点提取方法，通过数学建模量化像素区域的灰度变化特征，精准识别图像中的角点。

该算法具有旋转不变性（角点特征不受图像旋转影响）、计算效率高、鲁棒性强等优势，广泛应用于图像匹配、目标跟踪、三维重建等计算机视觉任务中，是入门图像特征提取的核心算法之一。

二、原理解析

1.核心思想

Harris 角点检测的本质是：通过滑动窗口分析 像素 区域的灰度变化，利用数学模型判断区域类型（平面、边界、角点）。

2.数学建模过程

1.灰度变化描述对于图像中的一个小窗口（如 3×3 区域），当窗口沿 x 方向平移 Δx、沿 y 方向平移 Δy 时，定义灰度变化量 E (Δx,Δy) 为： （原来的值减去平移变换之后得到的值）

• 其中，I (u ,v ) 是窗口内原始像素的灰度值，I (u +Δx ,v +Δy) 是平移后像素的灰度值；

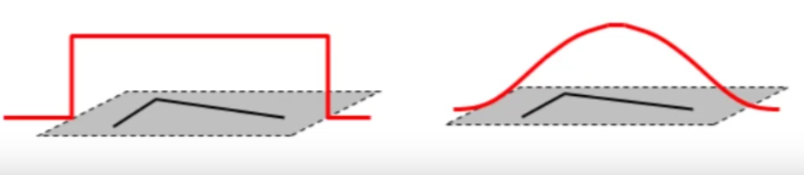

• W (u ,v) 是窗口权重（通常采用高斯权重，使窗口中心像素对结果影响更大，边缘像素影响更小）；

• 平方项用于将灰度变化统一为非负值，突出变化幅度。

2. 泰勒展开化简当平移量 Δx、Δy 较小时，利用一阶泰勒展开近似灰度值变化：

•

• Ix 和 Iy 分别是像素在 x、y 方向的灰度梯度（可通过 Sobel 算子计算）。代入灰度变化公式后化简 这个变化项目带到上面的灰度计算公式中

•

• 其中 M 矩阵是 2×2 实对称阵，由梯度的二阶矩构成：M =∑u ,vW (u ,v )[Ix 2IxIyIxIyIy2]

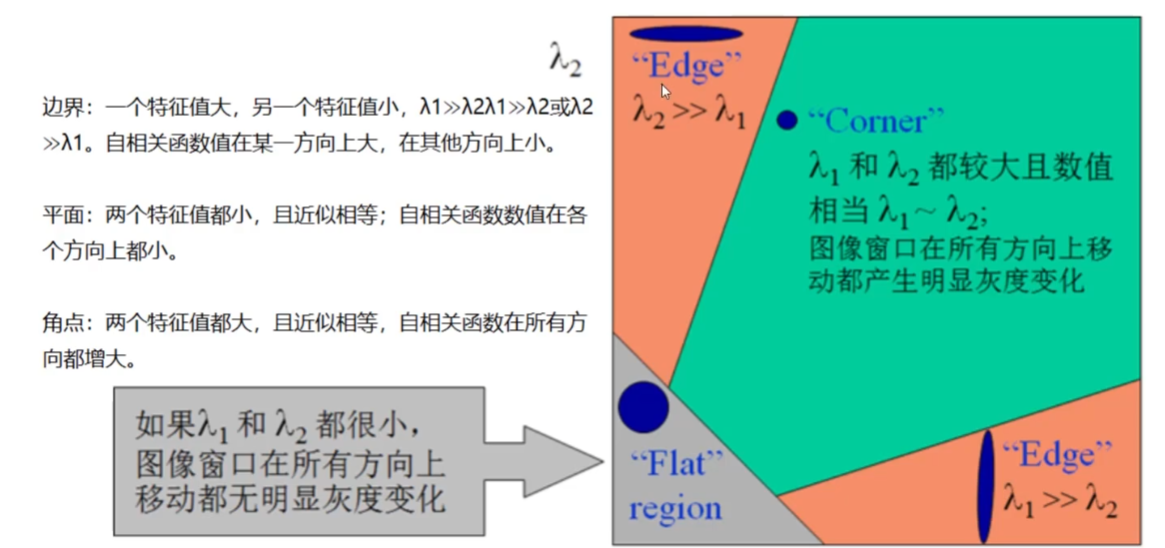

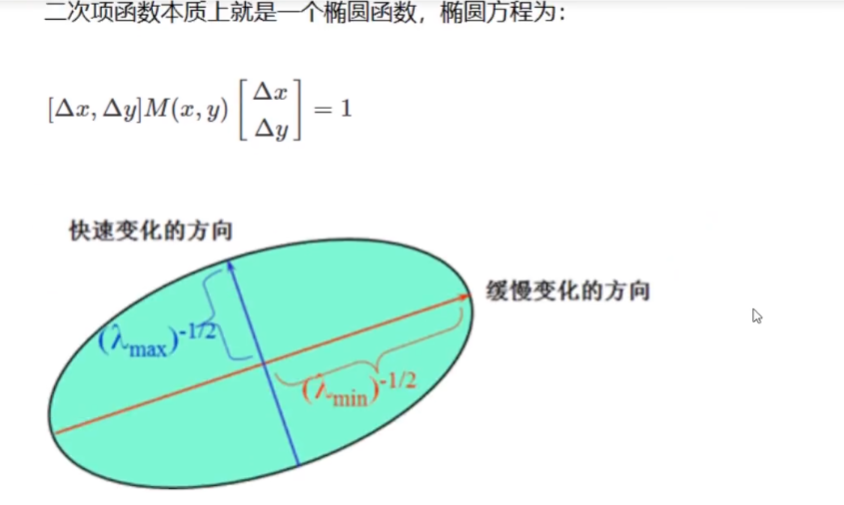

3. 特征值 **判断区域类型：**实对称矩阵 M 可通过对角化得到两个特征值 λ₁和 λ₂，其大小直接反映窗口的灰度变化特性：

1. 平面区域：λ₁和 λ₂均很小（灰度变化微弱）；

2. 边界区域：一个特征值很大，另一个很小（仅单一方向有灰度变化）；

3. 角点区域：λ₁和 λ₂均很大（两个方向均有剧烈灰度变化）。

4.角点响应函数为了量化判断角点，定义角点响应值 R：

• det (M )=λ 1⋅λ2（矩阵行列式）；

• trace (M )=λ 1+λ2（矩阵迹）；

• k 是经验常数，通常取值范围为 0.04~0.06（OpenCV 默认值 0.04）。判定规则：

• R ≈ 0 → 平面区域；

• R < 0 → 边界区域；

• R > 0 → 角点区域。

三、代码实现步骤

（一）OpenCV 核心函数解析

OpenCV 提供cv2.cornerHarris()函数直接实现角点检测，参数说明如下：

cv2.cornerHarris(src, blockSize, ksize, k[, dst[, borderType]])

• src：输入图像（必须是单通道灰度图，数据类型 为 float32）；

• blockSize：角点检测的窗口大小（如 2、3，即分析该大小的邻域区域）；

• ksize：计算梯度时使用的 Sobel 算子核大小（通常取 3，必须为奇数）；

• k：角点响应函数中的经验常数（默认 0.04，推荐 0.04~0.06）；

• dst：输出的角点响应图（与输入图像尺寸相同）；

• borderType：边界处理方式（默认无需修改）。

（二）完整代码示例

以国际象棋棋盘（黑白对比强烈，适合角点检测）为例：

import cv2
import numpy as np

# 1. 读取图像并预处理
img = cv2.imread("chessboard.jpg")  # 读取彩色图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)  # 转换为灰度图
gray = np.float32(gray)  # 转换为float32格式（函数要求）

# 2. 调用Harris角点检测函数
block_size = 2  # 窗口大小
ksize = 3  # Sobel算子核大小
k = 0.04  # 经验常数
dst = cv2.cornerHarris(gray, block_size, ksize, k)

# 3. 膨胀处理（增强角点显示效果）
dst = cv2.dilate(dst, None)

# 4. 设定阈值，标记角点（用红色标注）
threshold = 0.01 * dst.max()  # 阈值设为最大响应值的1%（可调整）
img[dst > threshold] = [0, 0, 255]  # BGR格式，红色标记角点

# 5. 显示结果
cv2.imshow("Harris Corner Detection", img)
cv2.waitKey(0)
cv2.destroyAllWindows()

# 保存结果
cv2.imwrite("chessboard_corners.jpg", img)

三）代码关键说明

1. 图像预处理：必须将彩色图转为灰度图，并转换为 float32 格式，否则函数会报错；

2. 阈值选择：采用 "最大响应值的百分比" 作为阈值（而非固定值），适配不同图像的灰度特性；

3. 膨胀操作：通过cv2.dilate()扩大角点响应区域，让标注的角点更清晰可见。

四、示例与效果展示

（一）测试图像

选择国际象棋棋盘（512×512 像素，彩色图），棋盘的黑白格子交点是典型的角点，适合验证算法效果。

（二）检测效果

• 输入图像：512×512×3 的彩色棋盘图；

• 输出图像：黑白棋盘上的所有交点被红色圆点标记，角点定位精准，无明显遗漏或误检；

• 若阈值调整为 0.05×dst.max ()，会过滤掉部分弱响应点，角点更稀疏；阈值过低则会出现冗余标记。

（三）其他场景测试

1. 建筑图像：能准确检测墙体转角、窗户边角等角点；

2. 自然场景（如树木）：会检测到树枝分叉点等角点，但由于纹理复杂，可能存在少量误检；

3. 低分辨率图像：角点响应值会降低，需适当调整阈值和窗口大小。

五、总结与应用建议

（一）算法优势与局限

1. 优势：

   1. 旋转不变性：角点检测结果不受图像旋转影响；

   2. 计算高效：基于梯度和矩阵运算，适合实时处理；

   3. 鲁棒性强：对光照变化、轻微噪声有一定容忍度。

2. 局限：

   1. 尺度敏感：对不同尺寸的角点检测效果差异较大（需结合尺度空间改进）；

   2. 对强噪声敏感：噪声会干扰梯度计算，导致误检。

（二）实际应用场景

1. 图像匹配：如全景图拼接、特征点匹配（角点作为关键匹配点）；

2. 目标跟踪：通过跟踪目标的角点特征，实现目标运动轨迹监测；

3. 三维重建：利用不同视角的角点对应关系，恢复场景的三维结构；

4. 相机标定：如棋盘格角点检测是相机内参标定的核心步骤。

（三）实践建议

1. 参数调整技巧：

   1. blockSize：小窗口（2~3）适合检测细小额点，大窗口（5~7）适合粗大额点；

   2. ksize：默认 3 即可，若图像噪声大，可增大至 5；

   3. k：默认 0.04，若角点过少可减小至 0.03，若误检过多可增大至 0.06。

2. 预处理优化：

   1. 对噪声较大的图像，先使用高斯模糊（cv2.GaussianBlur()）降噪，再进行角点检测；

   2. 确保输入图像灰度分布均匀，避免强光或阴影导致的灰度失真。

3. 后处理优化：

   1. 非极大值抑制：过滤相邻的冗余角点，保留唯一的峰值响应点；

   2. 阈值自适应：根据图像灰度统计特性动态调整阈值，提升检测通用性。
