一、案例背景与项目痛点
案例背景
某大型现代化集装箱港口正在推进智慧港口建设，为提升作业效率和设备协同水平，计划将新增的自动化轨道吊系统与现有轮胎吊系统进行深度融合。新增轨道吊采用倍福CX2040系列PLC作为主控制器，通过EtherCAT总线 实现对伺服驱动、传感器等设备的精确控制；而现有轮胎吊系统采用欧姆龙CJ2M系列PLC作为控制核心，通过CJ1W-DN332模块作为DeviceNet主站管理各类现场设备。
项目痛点
-
协议壁垒阻碍系统集成：倍福PLC采用EtherCAT实时以太网协议，欧姆龙系统使用DeviceNet现场总线，两种协议在物理层、数据链路层和应用层均不兼容，无法直接通信。
-
数据孤岛影响作业协同：轨道吊与轮胎吊之间无法实时交换作业指令、设备状态和位置信息，导致调度效率低下，集装箱转运过程存在等待时间。
-
安全连锁机制缺失：两套独立系统间缺乏硬件级安全连锁，紧急停机、防碰撞等安全功能无法跨系统联动，存在安全隐患。
-
维护成本居高不下：需要分别维护两套独立的控制系统，技术人员需掌握多种编程和维护技能，备品备件库存种类繁多。
-
系统扩展性受限：未来新增设备或系统升级时，受限于现有网络架构，难以实现灵活的系统扩展。
二、解决方案：捷米特JM-DNT-ECT 协议转换网关
协议转换网关功能简介
捷米特JM-DNT-ECT是一款高性能的工业网关，专为解决EtherCAT与DeviceNet协议间的互操作性问题而设计：
-
双向协议转换功能：实现EtherCAT与DeviceNet协议间的双向数据透明传输，支持多种数据类型的自动转换。
-
双从站架构设计：在EtherCAT侧作为从站设备，在DeviceNet侧也作为从站设备，这种智能网关设计使其能够无缝嵌入现有系统。
-
高性能数据采集能力：作为高效的数据采集器，支持最大1440字节的输入输出数据交换，刷新周期可达毫秒级。
-
丰富的诊断功能：提供LED状态指示、网络诊断参数访问，支持断线自动重连机制。
-
灵活的配置方式：支持网页配置和专用配置工具，参数配置简单直观，支持在线调试功能。

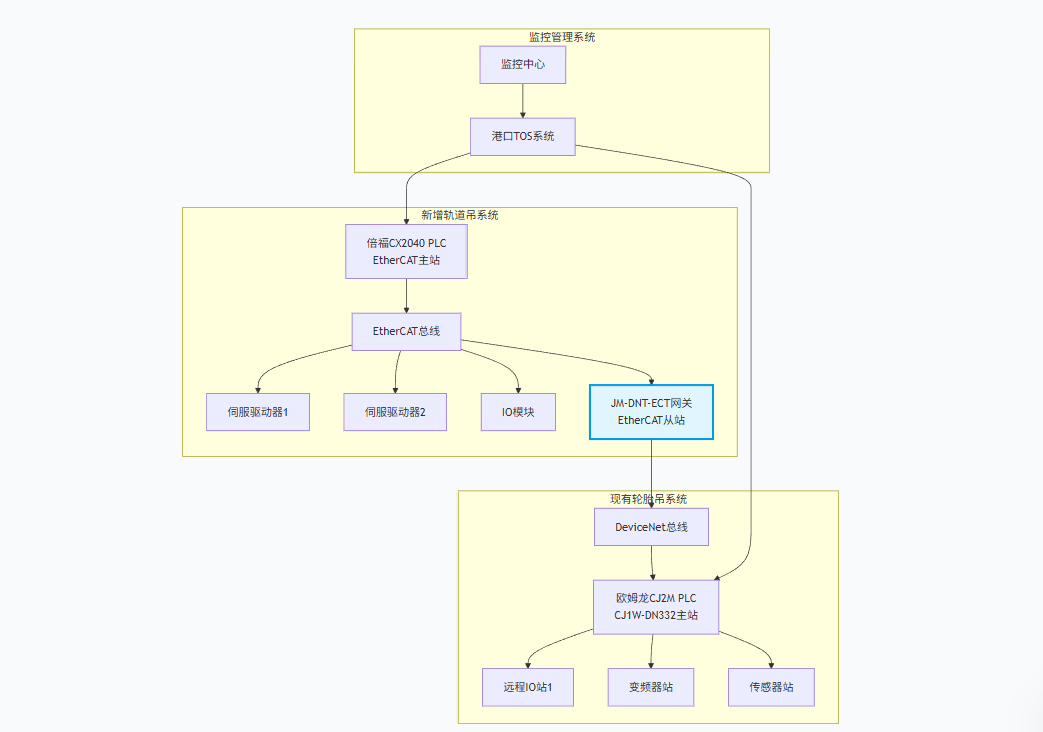

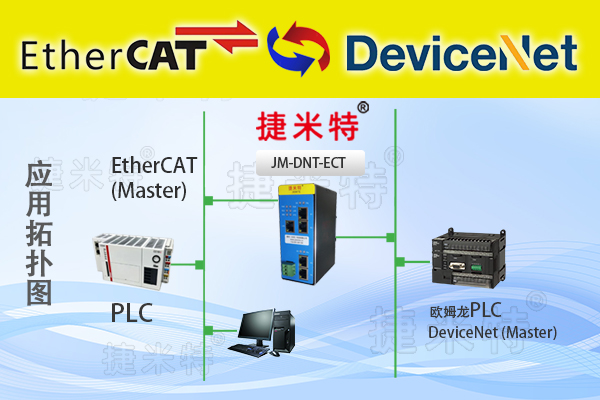

系统结构拓扑图
三、实施过程
实施步骤
- 网络分析与规划阶段
-
分析现有DeviceNet网络拓扑结构，确定网络负载和扩展能力
-
规划EtherCAT网络架构，确定扫描周期和同步机制
-
制定详细的数据映射表和通讯协议
- 硬件安装与连接
-

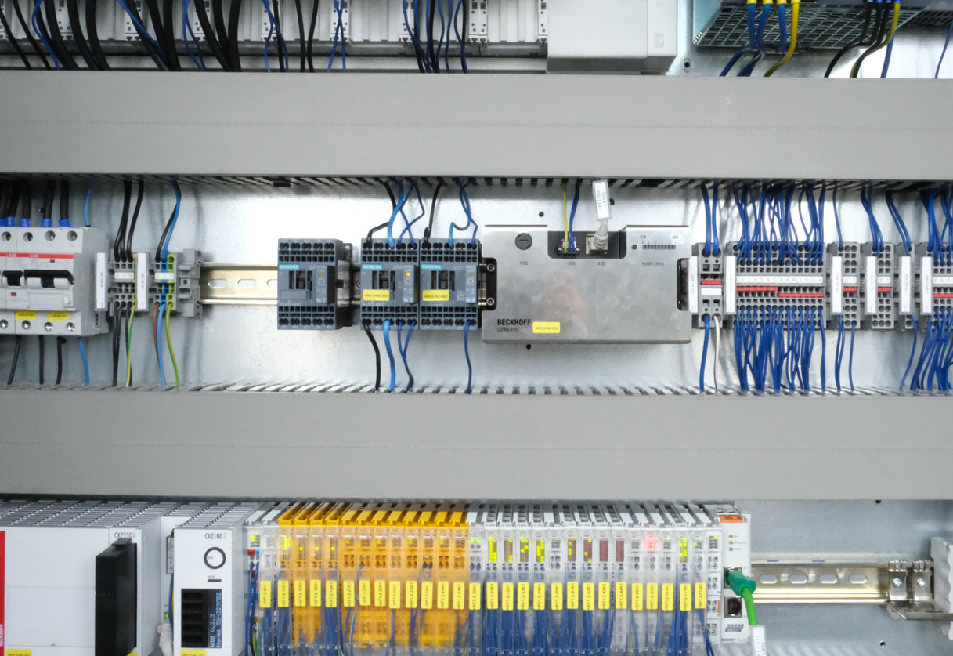

将JM-DNT-ECT网关安装在控制柜内合适位置
-
连接EtherCAT端口至倍福PLC的EtherCAT总线
-
连接DeviceNet端口至现有DeviceNet网络
-
配置终端电阻和网络参数
- 软件配置与组态
-
在倍福TwinCAT环境中导入网关ESI文件
-
配置EtherCAT从站参数和PDO映射
-
在欧姆龙CX-Programmer中配置DeviceNet从站参数
-
设置网关网页配置参数，建立双向数据映射
- 数据映射配置
-
配置DeviceNet输入数据到EtherCAT输出的映射
-
配置EtherCAT输入数据到DeviceNet输出的映射
-
设置数据转换规则和字节顺序
-
配置看门狗和故障处理机制
- 系统调试与优化
-
进行单元测试，验证单向数据通信
-
进行集成测试，验证双向数据交换
-
优化通讯周期和同步参数
-
进行72小时连续运行测试

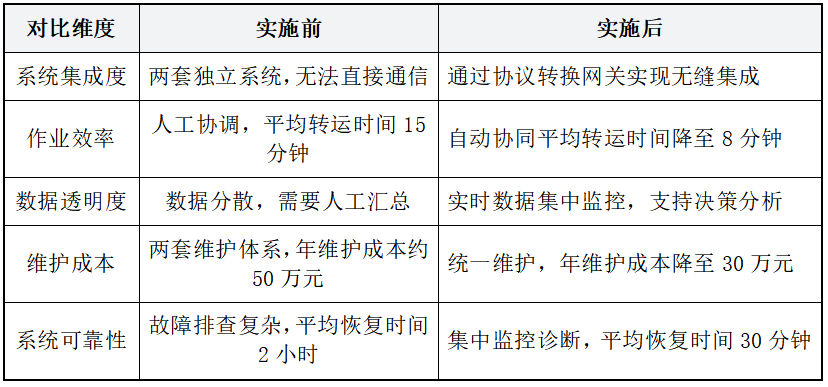

四、应用效果对比
五、行业应用前景
- 新能源锂电池制造行业
锂电池生产线的涂布、辊压、分切、模切等工序设备通常来自不同厂商，采用多种工业协议。物联网网关能够实现：
-
不同品牌设备的数据采集与集成
-
生产参数的实时监控与优化
-
质量追溯数据的完整采集
- 智能物流仓储行业
随着电商和新零售的发展，智能仓储需求快速增长：
-
AGV调度系统与仓储管理系统的数据交互
-
多品牌输送线设备的协同控制
-
仓库环境监控与设备状态管理
- 食品饮料包装行业
高速包装生产线对设备协同要求极高：
-
灌装机、贴标机、装箱机的同步控制
-
生产线效率实时监控与优化
-
符合FDA和GMP规范的数据追溯
六、总结
捷米特JM-DNT-ECT协议转换网关 在集装箱港口的成功应用，展示了工业网关 在现代工业自动化系统中的重要价值。作为智能网关 和数据采集器，它不仅解决了EtherCAT与DeviceNet协议间的互联问题，更为港口设备协同、数据集成和智能管理提供了技术基础。
该解决方案的优势体现在：
-
经济性：保护现有设备投资，避免系统整体替换的高昂成本
-
灵活性：双从站设计使其能够适应各种复杂的网络环境
-
可靠性：工业级设计确保在港口恶劣环境下的稳定运行
-
扩展性：为未来系统升级和功能扩展预留空间
随着工业4.0和智能制造的发展，这种能够打破协议壁垒、实现数据融合的物联网网关将在更多行业发挥关键作用。它不仅是一个简单的协议转换设备，更是构建数字化工厂、实现智能制造的重要基础设施。企业应重视这类技术在产品选型和系统规划中的应用，以提升系统集成度和运营效率，增强市场竞争力。
未来，随着5G、边缘计算等技术的发展，智能网关将融合更多功能，成为工业互联网体系中的重要节点，为各行业的数字化转型提供更强有力的支撑。
《具体内容配置过程及其他相关咨询请与武工留言交流》
