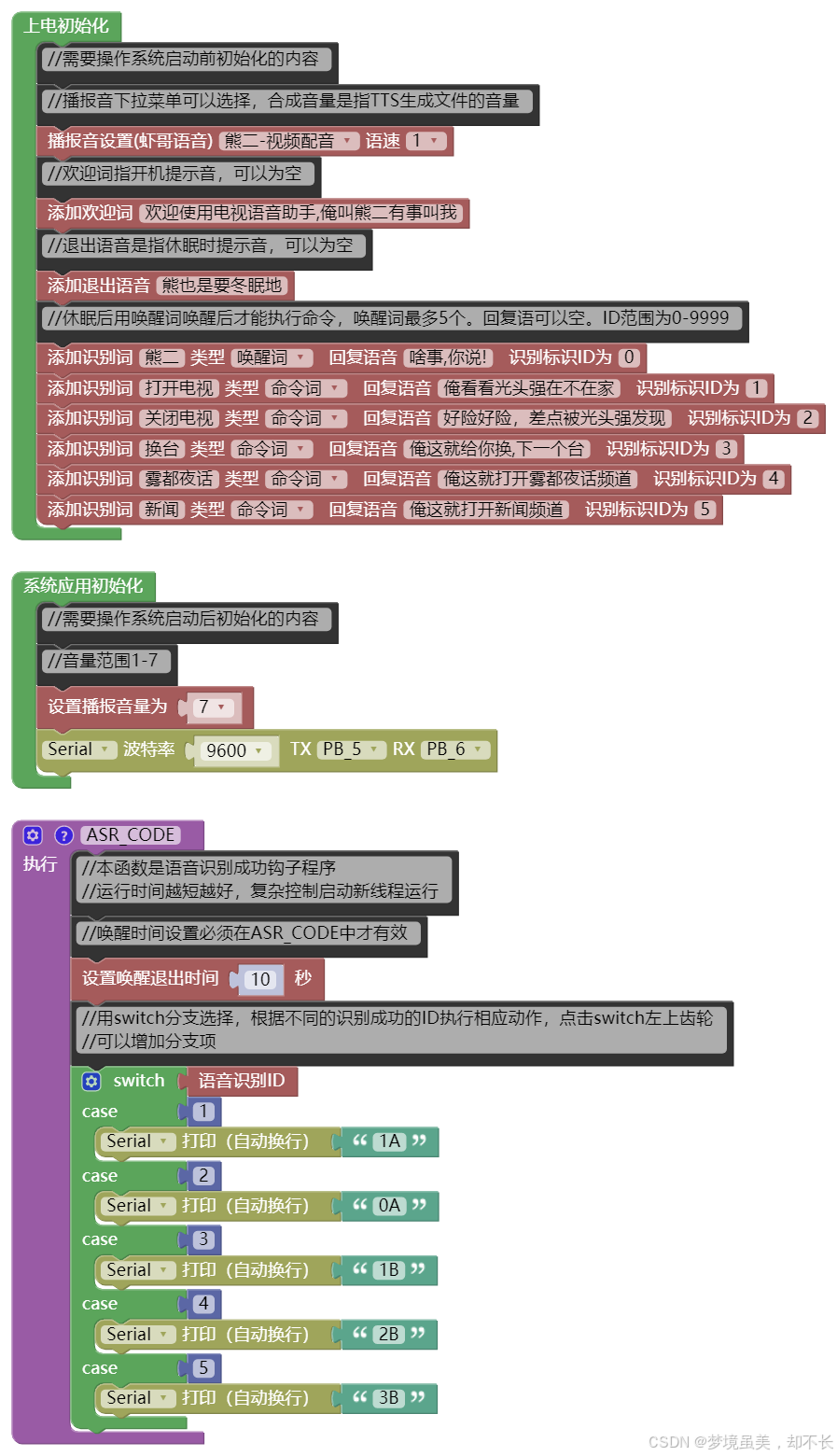

天问ASR离线语音端程序:
本来打算就用这个设备来控制的,天问的那个库不怎么好用所以改成两个芯片控制
天问仅控制离线语音,esp8266负责控制设备
获取红外对应码需要看我主页(之前的文档:简单项目 esp8266 红外接收 2025年6月24日21:35:32),是esp8266读取.
读取之后自己记录下来就行. 关于音色:需要先,生成模型之后再下载!
esp8266发送红外控制信号代码如下(简化代码方便阅读和理解):
cpp
#include <Arduino.h>//arduino支持文件
#include <WiFiManager.h>//联网用的库,没实例化不可用
#include <IRsend.h>//红外发射库文件
#define IR_send_PIN 5 //宏定义接收脚
IRsend irsend(IR_send_PIN);//实例化红外发射
uint64_t IR_CODE;//创建一个转储,用于存储临时红外代码
void setup()
{
irsend.begin();//初始化红外发射
}
void open_tv()
{//用于打开电视 对应天问1A 反馈
IR_CODE=0xFD00FF;//打开电视代码
irsend.sendNEC(IR_CODE,32);//红外发射
delay(20);//低延时
IR_CODE=0x8877C23D;//打开机顶盒代码
irsend.sendNEC(IR_CODE,32);//红外发射
}
void swap_tv()
{
IR_CODE=0x887728D7;//打开机顶盒上,方向按钮用于换台
irsend.sendNEC(IR_CODE,32);//红外发射
}
void open_WDYH_tv()
{
//打开雾都夜话频道,我机顶盒是3403
IR_CODE=0x887702FD;//3对应红外码
irsend.sendNEC(IR_CODE,32);//红外发射
delay(20);//小小延时
IR_CODE=0x8877629D;//4对应红外码
irsend.sendNEC(IR_CODE,32);//红外发射
delay(20);//小小延时
IR_CODE=0x8877B24D;//0对应红外码
irsend.sendNEC(IR_CODE,32);//红外发射
delay(20);//小小延时
IR_CODE=0x887702FD;//3对应红外码
irsend.sendNEC(IR_CODE,32);//红外发射
delay(20);//小小延时
}
void open_new_tv()
{//用于切换新闻频道
IR_CODE=0x887742BD;//1对应红外码
irsend.sendNEC(IR_CODE,32);//红外发射
delay(20);//小小延时
}
void loop()
{
// 检查串口是否有可读取的数据
if (Serial.available() > 0) {
// 读取串口接收到的所有数据，存储到String类型变量中
String data = Serial.readString();
// 如果天问设备发送"1A"、"1A 1A 1A"会被检测到
if (data.indexOf("1A") != -1) {
// 当检测到"1A"时，这里执行相应的操作
open_tv();//调用打开电视函数
}
if (data.indexOf("0A") != -1) {
// 当检测到"0A"时，这里执行相应的操作
open_tv();//调用打开电视函数 ,如果电视已经打开这就会关闭电视
}
if (data.indexOf("1B") != -1) {
// 当检测到"1B"时，这里执行相应的操作
swap_tv(); //调用换台函数,默认递增换台
}
if (data.indexOf("2B") != -1) {
// 当检测到"2B"时，这里执行相应的操作
open_WDYH_tv();//调用函数切换到雾都夜话频道
}
if (data.indexOf("3B") != -1) {
// 当检测到"3B"时，这里执行相应的操作
open_new_tv();//调用函数切换到新闻频道
}
}
// 短暂延迟，减少CPU占用，保持系统响应性
delay(10);
}以上是简单示范,因为是两个芯片,我们还可以使用esp8266获取网络时间定时打开电视 切换频道
还可以绑定mqtt,远程给家里老人开电视和换台
整体完整修复版本

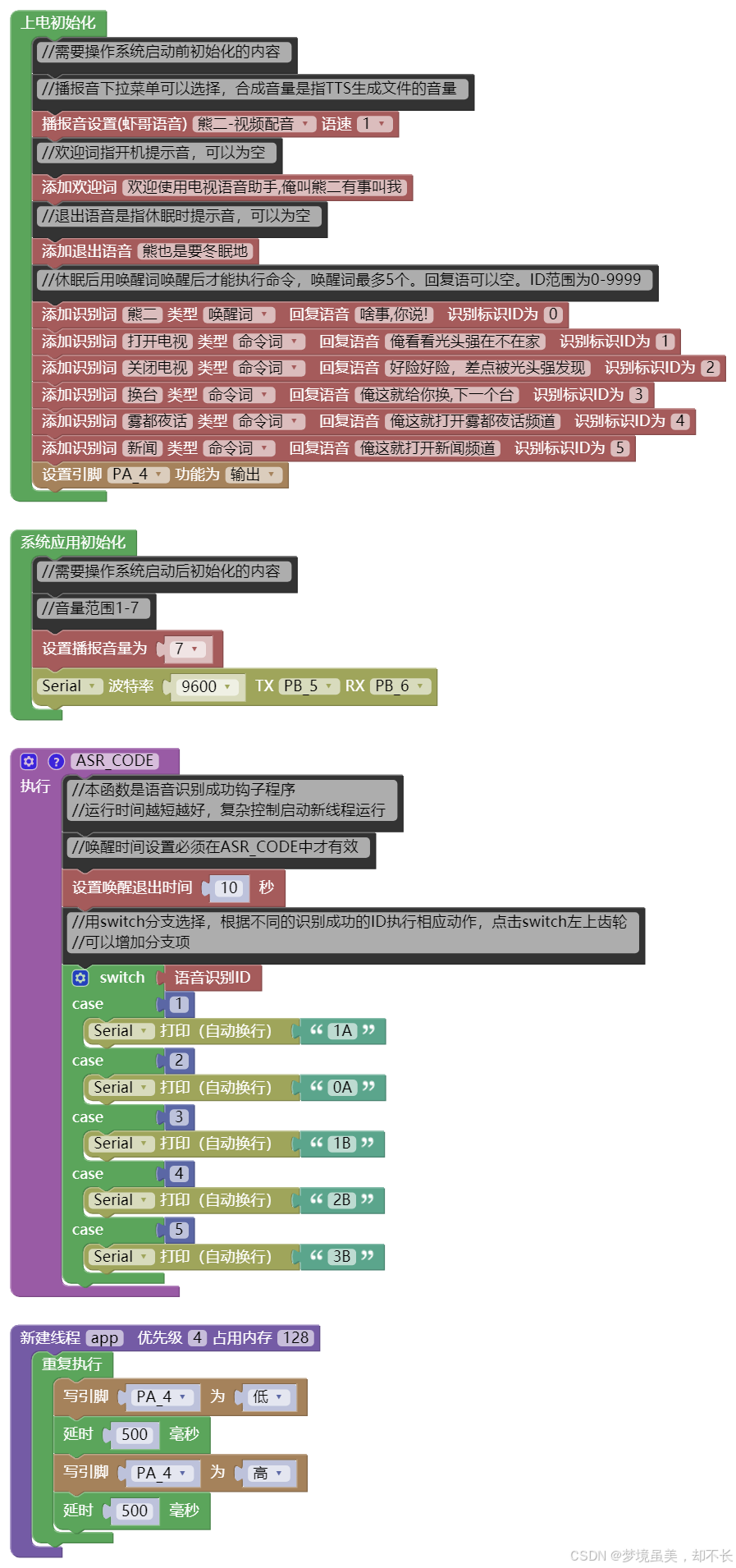

天问代码(新增心跳闪灯,提示板子运行状态):
ESP8266(新增线程心跳闪灯提示板子状态):
#include <Arduino.h> //arduino支持文件
#include <WiFiManager.h> //联网用的库,没实例化不可用
#include <IRsend.h> //红外发射库文件
#include <Ticker.h> // Ticker库
#define LED_PIN 2 // GPIO2 板载LED
#define IR_send_PIN 5 // 宏定义接收脚
IRsend irsend(IR_send_PIN); // 实例化红外发射
uint64_t IR_CODE; // 创建一个转储,用于存储临时红外代码
// LED翻转函数
void toggleLED()
{
digitalWrite(LED_PIN, !digitalRead(LED_PIN));
}
// 创建Ticker对象
Ticker ledTicker(toggleLED, 500); // 500毫秒间隔
void setup()
{
Serial.begin(9600); // 约定串口频率9600
irsend.begin(); // 初始化红外发射
// 心跳,标识设备在运行
pinMode(LED_PIN, OUTPUT);
digitalWrite(LED_PIN, HIGH); // 初始熄灭（ESP8266 LED低电平点亮）
// 启动Ticker
ledTicker.start();
}
void open_tv()
{ // 用于打开电视 对应天问1A 反馈
IR_CODE = 0xFD00FF; // 打开电视代码
irsend.sendNEC(IR_CODE, 32); // 红外发射
delay(20); // 低延时
IR_CODE = 0x8877C23D; // 打开机顶盒代码
irsend.sendNEC(IR_CODE, 32); // 红外发射
}
void swap_tv()
{
IR_CODE = 0x887728D7; // 打开机顶盒上,方向按钮用于换台
irsend.sendNEC(IR_CODE, 32); // 红外发射
}
void open_WDYH_tv()
{
// 打开雾都夜话频道,我机顶盒是3403
IR_CODE = 0x887702FD; // 3对应红外码
irsend.sendNEC(IR_CODE, 32); // 红外发射
delay(20); // 小小延时
IR_CODE = 0x8877629D; // 4对应红外码
irsend.sendNEC(IR_CODE, 32); // 红外发射
delay(20); // 小小延时
IR_CODE = 0x8877B24D; // 0对应红外码
irsend.sendNEC(IR_CODE, 32); // 红外发射
delay(20); // 小小延时
IR_CODE = 0x887702FD; // 3对应红外码
irsend.sendNEC(IR_CODE, 32); // 红外发射
delay(20); // 小小延时
}
void open_new_tv()
{ // 用于切换新闻频道
IR_CODE = 0x887742BD; // 1对应红外码
irsend.sendNEC(IR_CODE, 32); // 红外发射
delay(20); // 小小延时
}
void loop()
{
//调用update()！Ticker才会工作
ledTicker.update();
// 检查串口是否有可读取的数据
if (Serial.available() > 0)
{
// 读取串口接收到的所有数据，存储到String类型变量中
String data = Serial.readString();
data.trim(); // 去除首尾空白和换行符
// 如果天问设备发送"1A"、"1A 1A 1A"会被检测到
if (data.indexOf("1A") != -1)
{
// 当检测到"1A"时，这里执行相应的操作
open_tv(); // 调用打开电视函数
}
if (data.indexOf("0A") != -1)
{
// 当检测到"0A"时，这里执行相应的操作
open_tv(); // 调用打开电视函数 ,如果电视已经打开这就会关闭电视
}
if (data.indexOf("1B") != -1)
{
// 当检测到"1B"时，这里执行相应的操作
swap_tv(); // 调用换台函数,默认递增换台
}
if (data.indexOf("2B") != -1)
{
// 当检测到"2B"时，这里执行相应的操作
open_WDYH_tv(); // 调用函数切换到雾都夜话频道
}
if (data.indexOf("3B") != -1)
{
// 当检测到"3B"时，这里执行相应的操作
open_new_tv(); // 调用函数切换到新闻频道
}
}
// 短暂延迟，减少CPU占用，保持系统响应性
delay(10);
}使用上和接线的问题:因为esp8266是3.3v所以红外发送二极管不串电阻也是能工作的,接收红外管理论上也是可以的,如果条件允许也可加一个200Ω的电阻或者串一个小贴片led
需要考虑的问题:电视声音过大,导致模块识别精度下降,可再天问唤醒后 先发送串口信息给esp8266控制电视静音,等例如换台操作完成后 附加一个静音代码以解除.(治标不治本,还是会出现小问题)
