OpenCV基础教学（五）：形态学变换（腐蚀与膨胀）

本文将深入讲解形态学变换的基本原理，重点介绍腐蚀和膨胀两种核心操作，并通过Python+OpenCV代码实战演示它们在图像处理中的应用。

---

一、形态学变换概述

什么是形态学变换？

形态学变换是一种基于形状的图像处理技术，主要应用于二值图像。它通过移动一个称为"核"或"结构化元素"的小窗口，对图像进行局部操作，从而提取图像中有用的形状信息。

形态学变换的组成部分

1. 输入图像：必须是二值图像（0和255）
2. 核（结构化元素）：一个小的二进制矩阵，定义了操作的邻域形状
3. 操作算法：定义了如何将核应用于图像的规则

基本操作：腐蚀与膨胀

• 腐蚀（Erosion）：使物体边界收缩，去除小物体
• 膨胀（Dilation）：使物体边界扩张，填补空洞

---

二、腐蚀操作（Erosion）详解

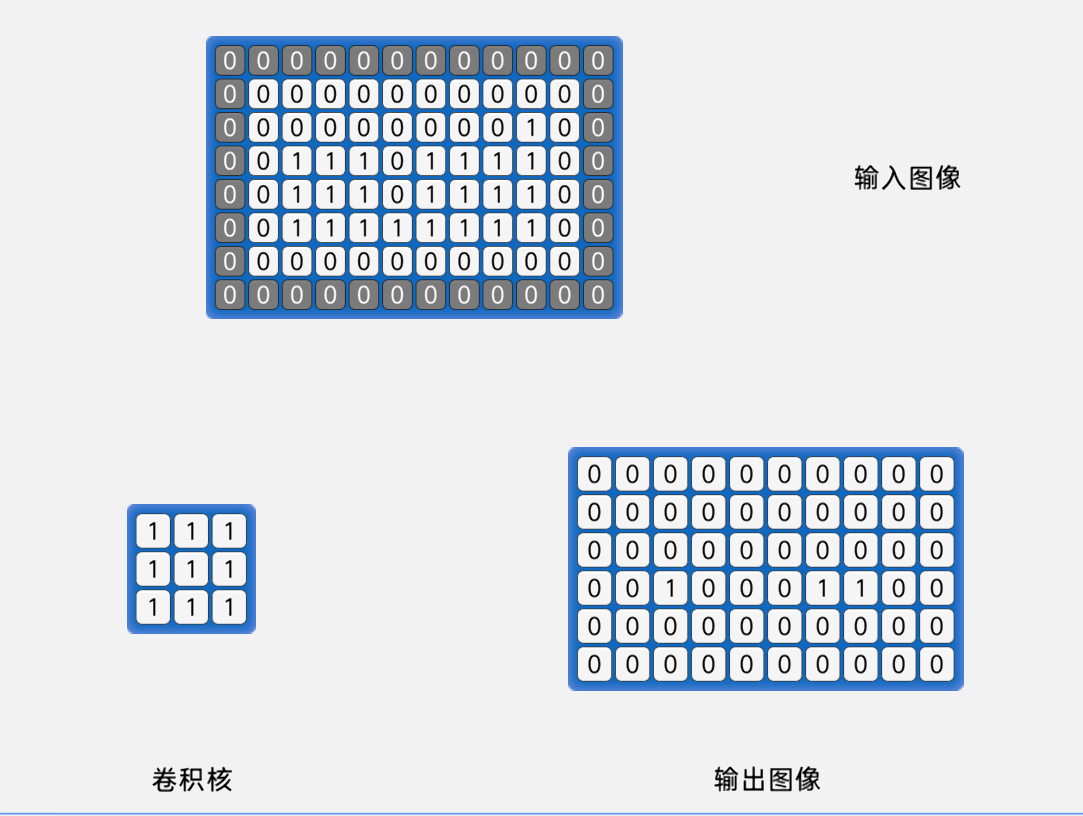

腐蚀操作的数学原理

腐蚀操作的数学定义是集合论中的平移 和交集操作。对于图像A和核B，腐蚀定义为：

A ⊖ B = {z | (B)_z ⊆ A}

其中(B)_z表示核B平移到位置z。

简单理解 ：只有当核完全覆盖在物体内部时，中心点才保留为物体点。

核（结构化元素）的类型

OpenCV提供了三种基本的核类型：

import cv2
import numpy as np

# 1. 矩形核（MORPH_RECT）
kernel_rect = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))
print("矩形核（5×5）：")
print(kernel_rect)

# 2. 椭圆形核（MORPH_ELLIPSE）
kernel_ellipse = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5, 5))
print("\n椭圆形核（5×5）：")
print(kernel_ellipse)

# 3. 十字形核（MORPH_CROSS）
kernel_cross = cv2.getStructuringElement(cv2.MORPH_CROSS, (5, 5))
print("\n十字形核（5×5）：")
print(kernel_cross)

核的形状对比：

• 矩形核：最简单的形状，适用于大多数场景
• 椭圆形核：更平滑，适合处理圆形或椭圆形物体
• 十字形核：各向异性，适合特定方向的操作

腐蚀操作的实际效果

腐蚀操作的主要作用：

1. 去除小物体：孤立的小点或细线
2. 分离物体：断开相连的物体
3. 平滑边界：使边界更加整齐
4. 缩小物体：整体尺寸减小

---

三、膨胀操作（Dilation）详解

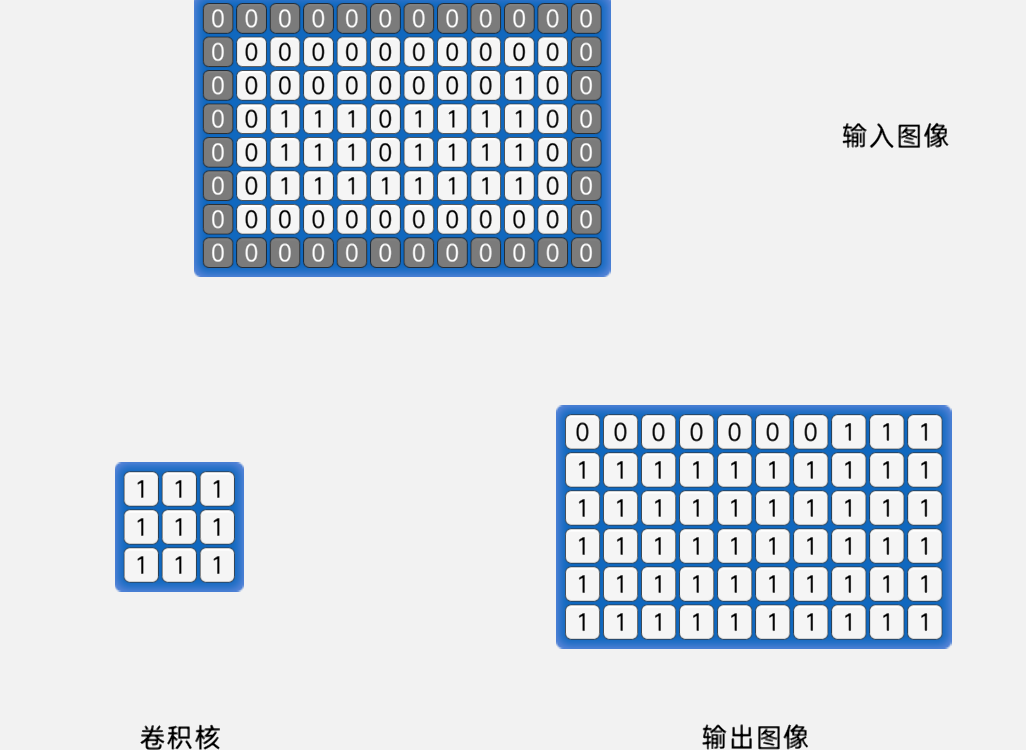

膨胀操作的数学原理

膨胀操作的数学定义也是基于集合论：

A ⊕ B = {z | (B)_z ∩ A ≠ ∅}

其中(B)_z表示核B平移到位置z。

简单理解 ：只要核与物体有重叠，中心点就变为物体点。

核的大小与形状影响

核的大小直接影响膨胀的程度：

• 小核：精细的膨胀，保持细节
• 大核：强烈的膨胀，可能连接分离的物体

# 不同大小的核对比
kernel_small = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))
kernel_medium = cv2.getStructuringElement(cv2.MORPH_RECT, (7, 7))
kernel_large = cv2.getStructuringElement(cv2.MORPH_RECT, (15, 15))

膨胀操作的实际效果

膨胀操作的主要作用：

1. 填补空洞：填充物体内部的孔洞
2. 连接物体：将相邻但分离的物体连接起来
3. 扩大物体：整体尺寸增大
4. 平滑边界：填充凹陷部分

---

四、代码实战：腐蚀与膨胀

基础实现代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 1. 读取并预处理图像
image_np = cv2.imread('./test.png')
image_gray = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)

# 2. 二值化图像
ret, image_thresh = cv2.threshold(image_gray, 127, 255, cv2.THRESH_BINARY)

# 3. 腐蚀操作
kernel_cross = cv2.getStructuringElement(cv2.MORPH_CROSS, (9, 9))
image_erode = cv2.erode(image_thresh, kernel_cross)

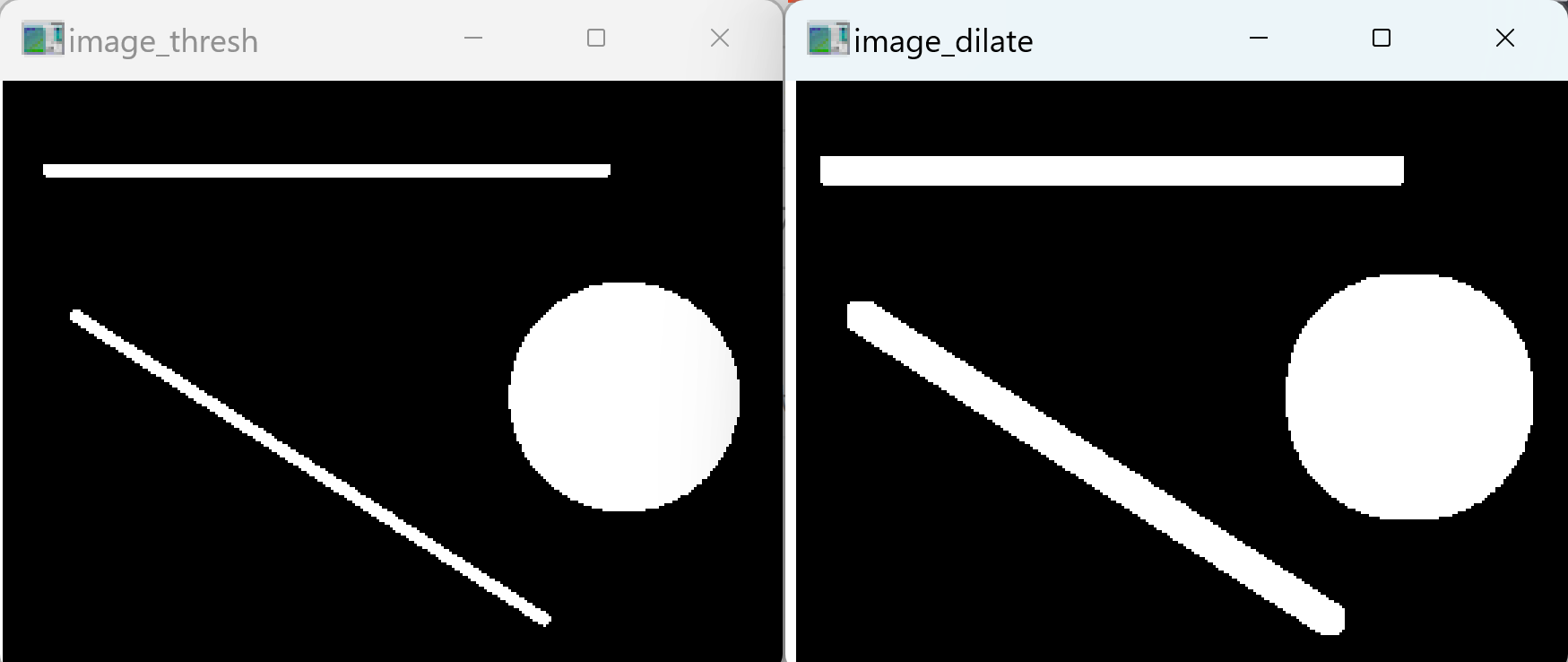

# 4. 膨胀操作
kernel_rect = cv2.getStructuringElement(cv2.MORPH_RECT, (7, 7))
image_dilate = cv2.dilate(image_thresh, kernel_rect)

不同核类型的对比实验

# 对比不同核类型的腐蚀效果
def compare_kernels_erosion(image, size=5):
    """对比不同核类型的腐蚀效果"""
    kernels = [
        ('MORPH_RECT', cv2.MORPH_RECT),
        ('MORPH_ELLIPSE', cv2.MORPH_ELLIPSE),
        ('MORPH_CROSS', cv2.MORPH_CROSS)
    ]

    plt.figure(figsize=(15, 5))

    plt.subplot(1, 4, 1)
    plt.imshow(image, cmap='gray')
    plt.title('Original Binary')
    plt.axis('off')

    for idx, (name, kernel_type) in enumerate(kernels, 2):
        kernel = cv2.getStructuringElement(kernel_type, (size, size))
        result = cv2.erode(image, kernel)

        plt.subplot(1, 4, idx)
        plt.imshow(result, cmap='gray')
        plt.title(f'Erosion: {name}')
        plt.axis('off')

    plt.tight_layout()
    plt.show()

# 对比不同核类型的膨胀效果
def compare_kernels_dilation(image, size=5):
    """对比不同核类型的膨胀效果"""
    kernels = [
        ('MORPH_RECT', cv2.MORPH_RECT),
        ('MORPH_ELLIPSE', cv2.MORPH_ELLIPSE),
        ('MORPH_CROSS', cv2.MORPH_CROSS)
    ]

    plt.figure(figsize=(15, 5))

    plt.subplot(1, 4, 1)
    plt.imshow(image, cmap='gray')
    plt.title('Original Binary')
    plt.axis('off')

    for idx, (name, kernel_type) in enumerate(kernels, 2):
        kernel = cv2.getStructuringElement(kernel_type, (size, size))
        result = cv2.dilate(image, kernel)

        plt.subplot(1, 4, idx)
        plt.imshow(result, cmap='gray')
        plt.title(f'Dilation: {name}')
        plt.axis('off')

    plt.tight_layout()
    plt.show()

# 运行对比实验
compare_kernels_erosion(image_thresh, 9)
compare_kernels_dilation(image_thresh, 7)

核大小对效果的影响

# 分析核大小对腐蚀效果的影响
def erosion_size_analysis(image, sizes=[3, 5, 9, 15]):
    """分析核大小对腐蚀效果的影响"""
    plt.figure(figsize=(15, 10))

    plt.subplot(2, 3, 1)
    plt.imshow(image, cmap='gray')
    plt.title('Original Binary')
    plt.axis('off')

    for idx, size in enumerate(sizes, 2):
        kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (size, size))
        result = cv2.erode(image, kernel)

        plt.subplot(2, 3, idx)
        plt.imshow(result, cmap='gray')
        plt.title(f'Erosion: {size}×{size}')
        plt.axis('off')

    plt.tight_layout()
    plt.show()

# 分析核大小对膨胀效果的影响
def dilation_size_analysis(image, sizes=[3, 5, 9, 15]):
    """分析核大小对膨胀效果的影响"""
    plt.figure(figsize=(15, 10))

    plt.subplot(2, 3, 1)
    plt.imshow(image, cmap='gray')
    plt.title('Original Binary')
    plt.axis('off')

    for idx, size in enumerate(sizes, 2):
        kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (size, size))
        result = cv2.dilate(image, kernel)

        plt.subplot(2, 3, idx)
        plt.imshow(result, cmap='gray')
        plt.title(f'Dilation: {size}×{size}')
        plt.axis('off')

    plt.tight_layout()
    plt.show()

# 运行分析
erosion_size_analysis(image_thresh)
dilation_size_analysis(image_thresh)

腐蚀与膨胀的联合应用

# 腐蚀后膨胀（开运算）
def opening_operation(image, kernel_size=5):
    """开运算：先腐蚀后膨胀"""
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (kernel_size, kernel_size))

    # 先腐蚀
    eroded = cv2.erode(image, kernel)
    # 再膨胀
    opened = cv2.dilate(eroded, kernel)

    return opened

# 膨胀后腐蚀（闭运算）
def closing_operation(image, kernel_size=5):
    """闭运算：先膨胀后腐蚀"""
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (kernel_size, kernel_size))

    # 先膨胀
    dilated = cv2.dilate(image, kernel)
    # 再腐蚀
    closed = cv2.erode(dilated, kernel)

    return closed

# 应用示例
image_opened = opening_operation(image_thresh, 5)
image_closed = closing_operation(image_thresh, 5)

# 可视化对比
plt.figure(figsize=(15, 5))

plt.subplot(1, 4, 1)
plt.imshow(image_thresh, cmap='gray')
plt.title('Original Binary')
plt.axis('off')

plt.subplot(1, 4, 2)
plt.imshow(image_erode, cmap='gray')
plt.title('Erosion Only')
plt.axis('off')

plt.subplot(1, 4, 3)
plt.imshow(image_opened, cmap='gray')
plt.title('Opening (Erode→Dilate)')
plt.axis('off')

plt.subplot(1, 4, 4)
plt.imshow(image_closed, cmap='gray')
plt.title('Closing (Dilate→Erode)')
plt.axis('off')

plt.tight_layout()
plt.show()

---

五、高级形态学操作

开运算（Opening）

定义 ：先腐蚀后膨胀
公式：Opening(A) = Dilation(Erosion(A))

作用：

1. 去除小物体（噪声）
2. 平滑物体边界
3. 断开细的连接
4. 保留原始大小大致不变

代码实现：

# 使用OpenCV内置函数
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))
opened = cv2.morphologyEx(image_thresh, cv2.MORPH_OPEN, kernel)

闭运算（Closing）

定义 ：先膨胀后腐蚀
公式：Closing(A) = Erosion(Dilation(A))

作用：

1. 填补物体内部孔洞
2. 连接邻近物体
3. 平滑边界
4. 保留原始大小大致不变

代码实现：

# 使用OpenCV内置函数
closed = cv2.morphologyEx(image_thresh, cv2.MORPH_CLOSE, kernel)

形态学梯度

定义 ：膨胀结果减去腐蚀结果
公式：Gradient(A) = Dilation(A) - Erosion(A)

作用：提取物体边界

代码实现：

# 形态学梯度
gradient = cv2.morphologyEx(image_thresh, cv2.MORPH_GRADIENT, kernel)

# 可视化所有高级操作
plt.figure(figsize=(15, 10))

operations = [
    ('Original', image_thresh),
    ('Erosion', cv2.erode(image_thresh, kernel)),
    ('Dilation', cv2.dilate(image_thresh, kernel)),
    ('Opening', cv2.morphologyEx(image_thresh, cv2.MORPH_OPEN, kernel)),
    ('Closing', cv2.morphologyEx(image_thresh, cv2.MORPH_CLOSE, kernel)),
    ('Gradient', cv2.morphologyEx(image_thresh, cv2.MORPH_GRADIENT, kernel))
]

for idx, (name, img) in enumerate(operations, 1):
    plt.subplot(2, 3, idx)
    plt.imshow(img, cmap='gray')
    plt.title(name)
    plt.axis('off')

plt.tight_layout()
plt.show()

---

六、总结与应用建议

如何选择合适的形态学操作？

问题	推荐操作	参数建议
去除小噪声点	开运算	小核（3×3或5×5）
填补内部孔洞	闭运算	小到中型核
分离相连物体	腐蚀	根据连接处大小选择核
连接分离物体	膨胀	根据间隙大小选择核
提取物体边界	形态学梯度	小核（3×3）
平滑物体边界	先开运算后闭运算	小到中型核

实际应用场景分析

1. 医学图像处理

def medical_image_processing(image_path):
    """医学图像处理：提取细胞边界"""
    image = cv2.imread(image_path)
    gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    # 二值化
    _, binary = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

    # 去除小噪声
    kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (3, 3))
    cleaned = cv2.morphologyEx(binary, cv2.MORPH_OPEN, kernel)

    # 提取边界
    gradient = cv2.morphologyEx(cleaned, cv2.MORPH_GRADIENT, kernel)

    return binary, cleaned, gradient

2. 车牌字符分割

def license_plate_segmentation(plate_image):
    """车牌字符分割"""
    # 转换为灰度并二值化
    gray = cv2.cvtColor(plate_image, cv2.COLOR_BGR2GRAY)
    _, binary = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

    # 膨胀连接字符内部的断点
    kernel_horizontal = cv2.getStructuringElement(cv2.MORPH_RECT, (15, 1))
    dilated = cv2.dilate(binary, kernel_horizontal)

    # 腐蚀分离字符
    kernel_vertical = cv2.getStructuringElement(cv2.MORPH_RECT, (1, 5))
    eroded = cv2.erode(dilated, kernel_vertical)

    return binary, dilated, eroded

3. 工业缺陷检测

def defect_detection(product_image):
    """工业产品缺陷检测"""
    gray = cv2.cvtColor(product_image, cv2.COLOR_BGR2GRAY)

    # 使用自适应阈值处理光照不均
    binary = cv2.adaptiveThreshold(gray, 255,
                                   cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
                                   cv2.THRESH_BINARY_INV, 11, 2)

    # 去除小噪声
    kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5, 5))
    opened = cv2.morphologyEx(binary, cv2.MORPH_OPEN, kernel)

    # 膨胀连接缺陷区域
    dilated = cv2.dilate(opened, kernel, iterations=2)

    return binary, opened, dilated

---

📌 下期预告

下一期我们将学习图像的颜色识别

---

扩展思考

1. 如何设计自适应核来适应不同形状的物体？
2. 形态学操作在彩色图像上如何应用？
3. 如何结合深度学习和形态学操作？

欢迎在评论区分享你的实践经验和遇到的问题！

---
