一、特征描述符的基本概念

1.1 什么是特征描述符？

特征描述符是一种用于描述图像中关键点周围像素信息的向量表示，它具有以下重要特性：

1. 尺度不变性：在不同缩放比例下保持一致
2. 旋转不变性：在不同旋转角度下保持一致
3. 光照不变性：在不同光照条件下保持稳定
4. 唯一性：能区分不同的特征点

1.2 特征描述符的应用场景

1. 图像匹配与拼接
2. 目标识别与跟踪
3. 三维重建
4. 视觉定位与SLAM

二、SIFT特征描述符

2.1 SIFT算法原理

SIFT（ScaleInvariant Feature Transform）是David Lowe于1999年提出的特征描述算法，具有出色的尺度和旋转不变性。

核心步骤：

1. 尺度空间极值检测：使用高斯差分金字塔（DoG）识别潜在的尺度不变特征点

2. 关键点定位：通过拟合三维二次函数精确确定关键点位置和尺度

3. 方向分配：计算关键点周围像素的梯度方向直方图，确定主方向

4. 特征描述符生成：在关键点周围4×4的邻域内，每个子区域生成8个方向的梯度直方图，形成128维特征向量

2.2 OpenCV中的SIFT实现

//python

import cv2

import numpy as np



#读取图像

img = cv2.imread('image.jpg')

gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)



#创建SIFT对象

#在OpenCV 4.x中，SIFT需要通过cv2.SIFT_create()创建

sift = cv2.SIFT_create()



#检测关键点和计算描述符

keypoints, descriptors = sift.detectAndCompute(gray, None)



#绘制关键点

img_with_keypoints = cv2.drawKeypoints(

    img, keypoints, None,

    flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS

)



#显示结果

cv2.imshow('SIFT Keypoints', img_with_keypoints)

cv2.waitKey(0)

cv2.destroyAllWindows()

2.3 SIFT的优缺点

优点：

优秀的尺度不变性和旋转不变性

对光照变化和视角变化具有较强的鲁棒性

特征描述符区分度高

缺点：

计算复杂度高，实时性差

专利保护限制了商业应用

对模糊和噪声敏感

三、SURF特征描述符

3.1 SURF算法原理

SURF（Speeded Up Robust Features）是Bay等人于2006年提出的SIFT改进算法，通过使用积分图像和盒式滤波器提高了计算速度。

核心改进：

1. 使用Hessian矩阵行列式：替代DoG检测极值点，计算更高效

2. 积分图像：加速卷积运算

3. 盒式滤波器：近似高斯导数，减少计算量

4. 64维特征向量：相比SIFT的128维更简洁

3.2 OpenCV中的SURF实现

//python

import cv2

import numpy as np



#读取图像

img = cv2.imread('image.jpg')

gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)



#创建SURF对象（注意：SURF同样受专利保护）

surf = cv2.xfeatures2d.SURF_create(hessianThreshold=400)



#检测关键点和计算描述符

keypoints, descriptors = surf.detectAndCompute(gray, None)



#绘制关键点

img_with_keypoints = cv2.drawKeypoints(

    img, keypoints, None,

    flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS

)



#显示结果

cv2.imshow('SURF Keypoints', img_with_keypoints)

cv2.waitKey(0)

cv2.destroyAllWindows()

3.3 SURF的优缺点

优点：

计算速度比SIFT快35倍

保持了良好的尺度和旋转不变性

对模糊图像有较好的处理能力

缺点：

仍然受专利保护

特征描述符的区分度略低于SIFT

内存占用较大

四、ORB特征描述符

4.1 ORB算法原理

ORB（Oriented FAST and Rotated BRIEF）是Rublee等人于2011年提出的一种高效特征描述符，专为实时应用设计。

核心构成：

1. FAST关键点检测：快速检测角点

2. BRIEF特征描述：二进制特征描述符

3. 方向分配：通过灰度质心法计算关键点方向，实现旋转不变性

4. rBRIEF：旋转版本的BRIEF，解决了旋转不变性问题

4.2 OpenCV中的ORB实现

//python

import cv2

import numpy as np



#读取图像

img = cv2.imread('image.jpg')

gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)



#创建ORB对象

orb = cv2.ORB_create(nfeatures=1000)



#检测关键点和计算描述符

keypoints, descriptors = orb.detectAndCompute(gray, None)



#绘制关键点

img_with_keypoints = cv2.drawKeypoints(

    img, keypoints, None, color=(0, 255, 0),

    flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS

)



#显示结果

cv2.imshow('ORB Keypoints', img_with_keypoints)

cv2.waitKey(0)

cv2.destroyAllWindows()

4.3 ORB的优缺点

优点：

完全免费开源，无专利限制

计算速度极快，适合实时应用

占用内存少

具有良好的旋转和尺度不变性

缺点：

对光照变化的鲁棒性不如SIFT和SURF

特征描述符的区分度略低

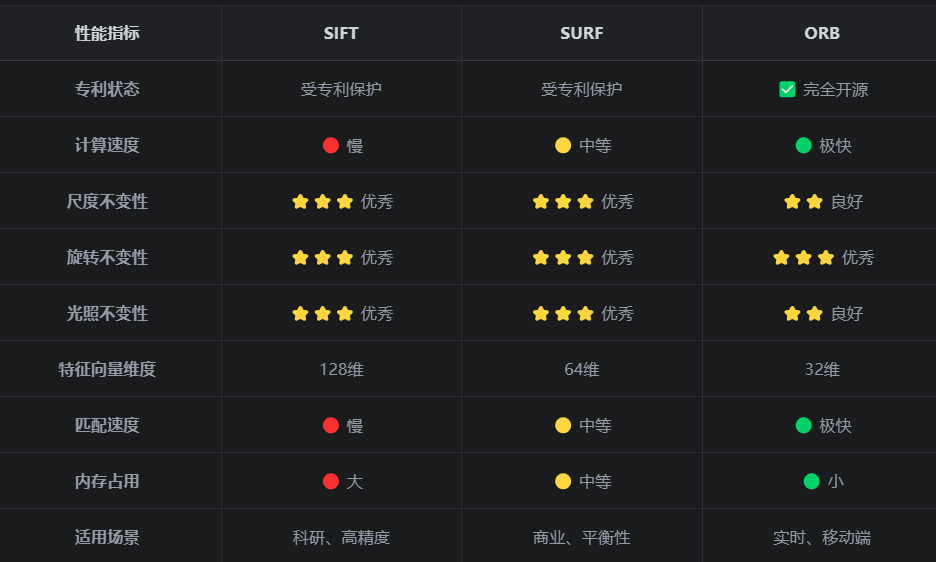

五、三种特征描述符的性能对比

六、特征匹配示例

6.1 暴力匹配法

//python

import cv2

import numpy as np



#读取两张图像

img1 = cv2.imread('image1.jpg', 0)

img2 = cv2.imread('image2.jpg', 0)



#创建ORB特征检测器

orb = cv2.ORB_create()



#检测关键点和计算描述符

kp1, des1 = orb.detectAndCompute(img1, None)

kp2, des2 = orb.detectAndCompute(img2, None)



#创建暴力匹配器

bf = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)



#匹配特征点

matches = bf.match(des1, des2)



#按匹配度排序

matches = sorted(matches, key=lambda x: x.distance)



#绘制前10个最佳匹配

img3 = cv2.drawMatches(

    img1, kp1, img2, kp2, matches[:10], None,

    flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS

)



#显示结果

cv2.imshow('Matches', img3)

cv2.waitKey(0)

cv2.destroyAllWindows()

6.2 FLANN匹配法

//python

import cv2

import numpy as np

#读取两张图像

img1 = cv2.imread('image1.jpg', 0)

img2 = cv2.imread('image2.jpg', 0)

#创建SIFT特征检测器

sift = cv2.SIFT_create()



#检测关键点和计算描述符

kp1, des1 = sift.detectAndCompute(img1, None)

kp2, des2 = sift.detectAndCompute(img2, None)



#创建FLANN匹配器

FLANN_INDEX_KDTREE = 1

index_params = dict(algorithm=FLANN_INDEX_KDTREE, trees=5)

search_params = dict(checks=50)   #或使用dict()



flann = cv2.FlannBasedMatcher(index_params, search_params)



#匹配特征点

matches = flann.knnMatch(des1, des2, k=2)



#应用Lowe's比率测试

good_matches = []

for m, n in matches:

    if m.distance < 0.7 * n.distance:

        good_matches.append(m)



#绘制匹配结果

img3 = cv2.drawMatches(

    img1, kp1, img2, kp2, good_matches, None,

    flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS

)



#显示结果

cv2.imshow('Good Matches', img3)

cv2.waitKey(0)

cv2.destroyAllWindows()

七、实际应用案例

7.1 图像拼接

使用特征描述符进行图像拼接的基本流程：

1. 提取两张图像的特征点和描述符

2. 匹配特征点

3. 计算单应性矩阵

4. 应用透视变换

5. 融合图像

//python

import cv2

import numpy as np

#读取两张图像

img1 = cv2.imread('left.jpg')

img2 = cv2.imread('right.jpg')



#创建SIFT特征检测器

sift = cv2.SIFT_create()



#检测关键点和计算描述符

gray1 = cv2.cvtColor(img1, cv2.COLOR_BGR2GRAY)

gray2 = cv2.cvtColor(img2, cv2.COLOR_BGR2GRAY)

kp1, des1 = sift.detectAndCompute(gray1, None)

kp2, des2 = sift.detectAndCompute(gray2, None)



#创建FLANN匹配器

FLANN_INDEX_KDTREE = 1

index_params = dict(algorithm=FLANN_INDEX_KDTREE, trees=5)

search_params = dict(checks=50)

flann = cv2.FlannBasedMatcher(index_params, search_params)

matches = flann.knnMatch(des1, des2, k=2)



#筛选良好匹配

good = []

for m, n in matches:

    if m.distance < 0.7 * n.distance:

        good.append(m)



#计算单应性矩阵

if len(good) > 10:

    src_pts = np.float32([kp1[m.queryIdx].pt for m in good]).reshape(1, 1, 2)

    dst_pts = np.float32([kp2[m.trainIdx].pt for m in good]).reshape(1, 1, 2)



    M, mask = cv2.findHomography(src_pts, dst_pts, cv2.RANSAC, 5.0)



    #拼接图像

    h, w = img1.shape[:2]

    pts = np.float32([[0, 0], [0, h], [w, h], [w, 0]]).reshape(1, 1, 2)

    dst = cv2.perspectiveTransform(pts, M)



    #创建拼接后的图像

    result = cv2.warpPerspective(img1, M, (img2.shape[1] + img1.shape[1], img2.shape[0]))

    result[0:img2.shape[0], 0:img2.shape[1]] = img2



    #显示结果

    cv2.imshow('Panorama', result)

    cv2.waitKey(0)

    cv2.destroyAllWindows()

7.2 目标识别

//python

import cv2

import numpy as np



#读取模板图像和目标图像

template = cv2.imread('template.jpg', 0)

target = cv2.imread('target.jpg', 0)



#创建ORB特征检测器

orb = cv2.ORB_create()



#检测关键点和计算描述符

tkp, tdes = orb.detectAndCompute(template, None)

targkp, targdes = orb.detectAndCompute(target, None)



#创建暴力匹配器

bf = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True)



#匹配特征点

matches = bf.match(tdes, targdes)



#筛选最佳匹配

matches = sorted(matches, key=lambda x: x.distance)[:10]



#如果匹配点足够，绘制边界框

if len(matches) > 5:

    #获取模板和目标图像的关键点坐标

    template_pts = np.float32([tkp[m.queryIdx].pt for m in matches]).reshape(1, 1, 2)

    target_pts = np.float32([targkp[m.trainIdx].pt for m in matches]).reshape(1, 1, 2)



    #计算边界框

    x, y, w, h = cv2.boundingRect(template_pts)



    #在目标图像上绘制边界框

    x_min = np.min(target_pts[:, 0, 0])

    y_min = np.min(target_pts[:, 0, 1])

    x_max = np.max(target_pts[:, 0, 0])

    y_max = np.max(target_pts[:, 0, 1])



    #转换为彩色图像以便绘制

    target_color = cv2.cvtColor(target, cv2.COLOR_GRAY2BGR)

    cv2.rectangle(target_color, (int(x_min), int(y_min)), (int(x_max), int(y_max)), (0, 255, 0), 2)



    #绘制匹配结果

    img_matches = cv2.drawMatches(

        template, tkp, target_color, targkp, matches, None,

        flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS

    )



    cv2.imshow('Object Recognition', img_matches)

    cv2.waitKey(0)

cv2.destroyAllWindows()

八、性能优化建议

8.1 选择合适的特征描述符

实时应用：选择ORB

高精度要求：选择SIFT或SURF

商业应用：选择ORB（无专利限制）

8.2 参数调整

关键点数量：通过nfeatures参数控制

检测阈值：调整hessianThreshold（SURF）或threshold（ORB）

匹配阈值：调整Lowe's比率（通常0.7，0.8）

8.3 加速技巧

使用图像金字塔先进行粗匹配，再进行精匹配

利用GPU加速（OpenCV的cv2.cuda模块）

对特征点进行聚类减少匹配数量

九、总结

SIFT、SURF和ORB是OpenCV中最常用的三种特征描述符，它们各有优缺点：

SIFT：性能全面，但速度慢且受专利保护

SURF：比SIFT快，但同样受专利保护

ORB：速度极快且开源，适合实时应用

在实际应用中，应根据具体需求选择合适的特征描述符，并结合匹配算法进行优化，以达到最佳的性能和效果。
