Android刷新与绘制机制详解 笔记

一、刷新机制（VSYNC与双缓冲/三缓冲）

1. VSYNC信号

• 作用：垂直同步信号，屏幕刷新周期（通常60Hz = 16.67ms）

• 类型：

  • HW-VSYNC：硬件产生
  • SW-VSYNC：软件模拟

2. 双缓冲机制

java

// 传统双缓冲问题
帧1：CPU计算 → GPU渲染 → 显示
帧2：CPU计算 → GPU渲染 → 显示
// 如果渲染超过16.67ms，会掉帧

3. Project Butter引入的改进

• VSYNC同步：所有绘制与VSYNC对齐
• 三缓冲：增加一个缓冲区减少等待

// 三缓冲流程
VSYNC 1：CPU计算帧1 → GPU渲染帧1
VSYNC 2：CPU计算帧2 → GPU渲染帧2
VSYNC 3：CPU计算帧3 → GPU渲染帧3
// 同时GPU可以并行处理不同帧

二、绘制机制（View绘制流程）

1. 绘制三大步骤

java

// ViewRootImpl.performTraversals()触发
1. Measure (测量)
2. Layout (布局)
3. Draw (绘制)

2. Measure过程

java

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    // 1. 根据父容器的MeasureSpec和自身LayoutParams计算
    // 2. 测量子View
    // 3. 设置最终尺寸setMeasuredDimension()
}

MeasureSpec组成：

• 高2位：测量模式

  • UNSPECIFIED：父容器不限制
  • EXACTLY：精确值（match_parent或具体数值）
  • AT_MOST：最大不超过（wrap_content）

• 低30位：测量值

3. Layout过程

java

protected void onLayout(boolean changed, int l, int t, int r, int b) {
    // 确定View自身位置
    // 确定子View位置（如果是ViewGroup）
}

4. Draw过程

java

public void draw(Canvas canvas) {
    // 绘制顺序：
    // 1. 绘制背景 (drawBackground)
    // 2. 如果需要，保存图层
    // 3. 绘制内容 (onDraw)
    // 4. 绘制子View (dispatchDraw)
    // 5. 绘制装饰（滚动条等）
    // 6. 绘制前景
}

三、Choreographer核心调度器

1. 主要作用

java

// 协调VSYNC与绘制流程
public final class Choreographer {
    // 三种回调类型
    public static final int CALLBACK_INPUT = 0;
    public static final int CALLBACK_ANIMATION = 1;
    public static final int CALLBACK_TRAVERSAL = 2; // 绘制回调

    // 注册VSYNC回调
    public void postFrameCallback(FrameCallback callback);
}

2. 绘制调用链

Choreographer.postFrameCallback()
    ↓
VSYNC信号到来
    ↓
Choreographer.doFrame()
    ↓
ViewRootImpl.performTraversals()
    ↓
View.measure() → View.layout() → View.draw()

四、硬件加速 vs 软件绘制

1. 软件绘制

• Canvas：Skia 2D图形库
• DisplayList：无，直接绘制
• 渲染：CPU完成

2. 硬件加速（Android 3.0+）

java

// 开启硬件加速
android:hardwareAccelerated="true"

硬件加速流程：

text

View.draw() → 生成DisplayList → 上传GPU → GPU渲染

优势：

• GPU并行处理
• 支持属性动画优化
• DisplayList重用

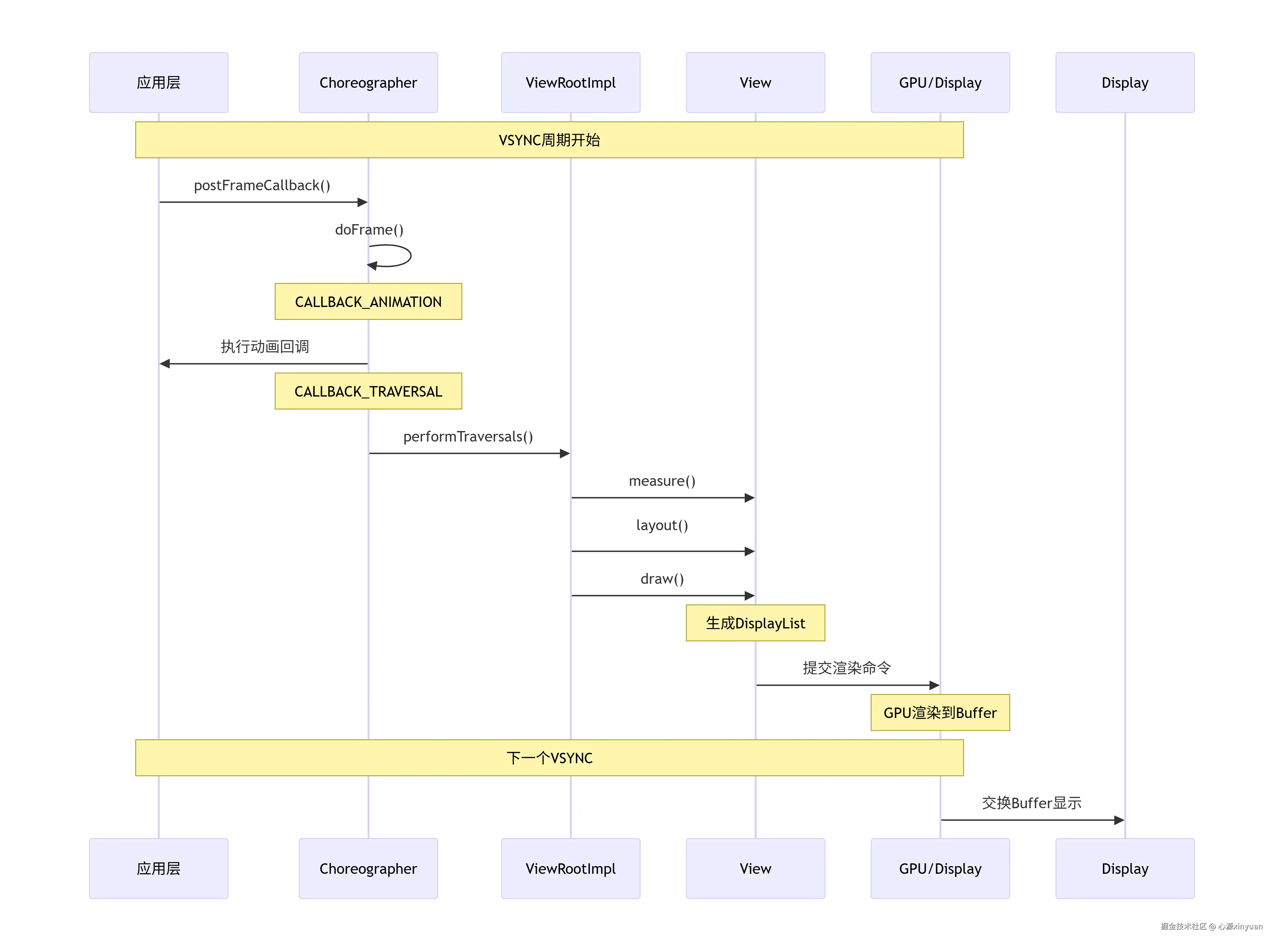

五、完整绘制流程时序

六、性能优化关键点

1. 减少绘制范围

java

// 使用setWillNotDraw(true)跳过不必要的绘制
if (背景透明 && 没有覆盖onDraw) {
    setWillNotDraw(true);
}

2. 避免过度绘制

xml

<!-- 开启调试 -->
<!-- 1. 蓝色：绘制1次 -->
<!-- 2. 绿色：绘制2次 -->
<!-- 3. 淡红：绘制3次 -->
<!-- 4. 深红：绘制4次+ -->

3. 使用RenderThread（Android 5.0+）

java

// UI线程：生成DisplayList
// RenderThread：上传GPU，执行渲染

4. 优化建议

• 减少View层级：使用ConstraintLayout
• 避免频繁requestLayout()
• 使用ViewStub延迟加载
• 复用ConvertView
• 关闭不需要的硬件加速

七、总结

Android刷新绘制机制的核心是：

1. VSYNC同步确保流畅性
2. Choreographer协调调度
3. Measure-Layout-Draw三步绘制
4. 硬件加速提升性能

理解这套机制有助于：

• 避免卡顿和掉帧
• 优化应用性能
• 实现流畅的动画效果
• 正确使用各种UI组件
