1.前言（废话与感慨）
很久之前(大概3年以前吧)，我写过一篇文章: https://wshuo.blog.csdn.net/article/details/122660383
那时候我还没有去北京工作，而 现在我已经从北京的一家互联网大厂离职回老家了，这期间发生了很多事，不过所幸这点爱好还没有丢下。所有花了点时间重新优化了一些这个项目（也是确实用到了）。
2.之前项目不足：
之前单片机的软件是用micropython写的，硬件是开发板拼接成的，导致很不稳定。
现在回头看之前做的这个东西，就像学生时期的玩具，将几个模块拼凑一起解决问题就可以了。
虽然本次做和diy硬件大佬还有很大差距，但是对比我之前做的还是有很大进步的。
3. 项目产生原因

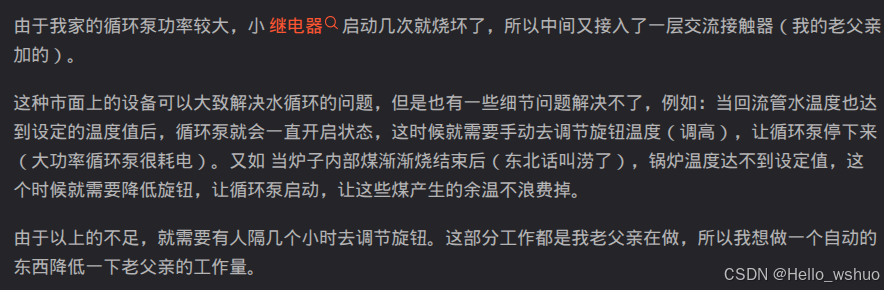

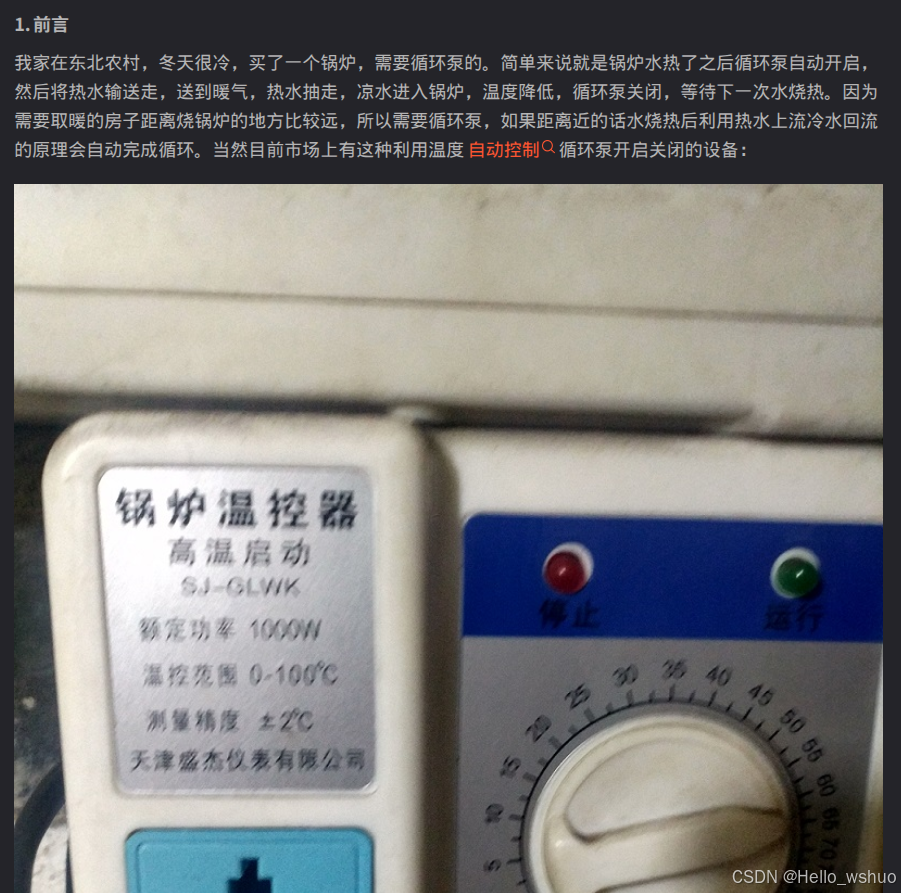

为了让不熟悉朋友了解一下，这里截图之前的文章：
4.结构

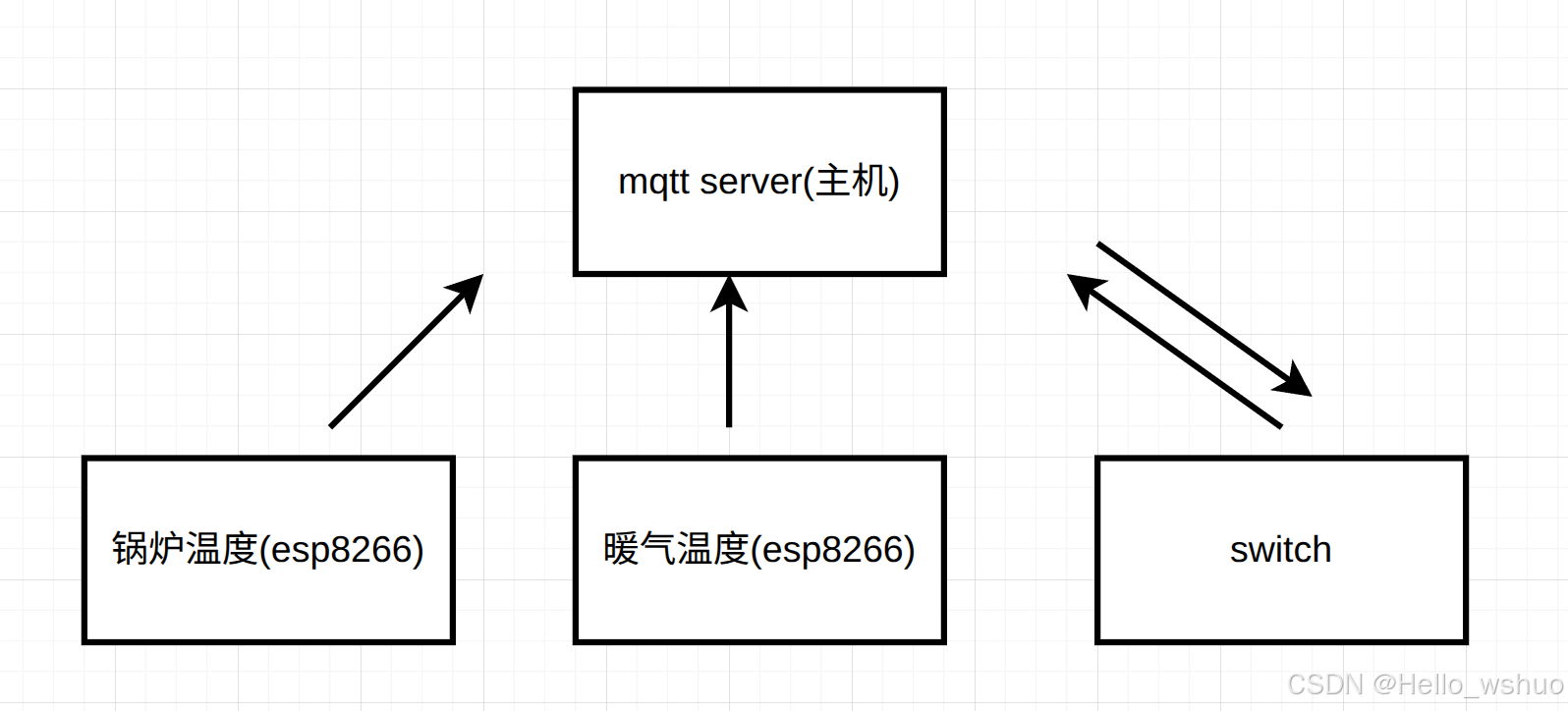

新版本原理很简单，俩个esp8266 硬件设备只负责上报温度（通过mqtt协议），然后所有逻辑运算处理都在 mqtt server主机完成，其是一台24小时运行的小主机，这样硬件和业务逻辑解耦方便去更新。
值得一提的是我没有单独去做一个switch 开关，之前淘了一个废品开关，我用wireshark抓包了其通信协议，让我可以远程控制其开关状态。当然要做一个联网开关也很简单（主要因为我没有塑料外壳，直接用现成的了），可以用esp-01和 继电器简单做一个联网开关。
俩个设备的热敏电阻，一个贴在锅炉上，一个贴在暖气上，这样只要温度差值达到一个值，就启动水泵，不是常规的高于一个温度再启动，更加合理。在实际使用场景热敏电阻贴的位置也会影响实际温度，因为热水往上走。
4.1 硬件
我想硬件主要有俩个功能，一个是能做温度显示，另外就是联网上报。
之前我用温度传感器实现的，这次降低成本直接用热敏电阻。
用的模块 是ESP12F , esp12 ADC采样只能获取 0-1V 超过1V会导致芯片烧毁，所以在设计电路时，需要串联个电阻分压后进行采样范围才能达到0-3V3。
显示直接用个数码管，驱动芯片使用 74HC595N，手里正好有几个插接封装的，否者我就用贴片节约些空间。
typec只负责供电，烧录直接使用烧录夹，为了节约成本我没有在pcb电路中加入uart自动下载电路(类似ch340c这类芯片)，对于升级程序麻烦这类问题，后面我在软件部分解决。

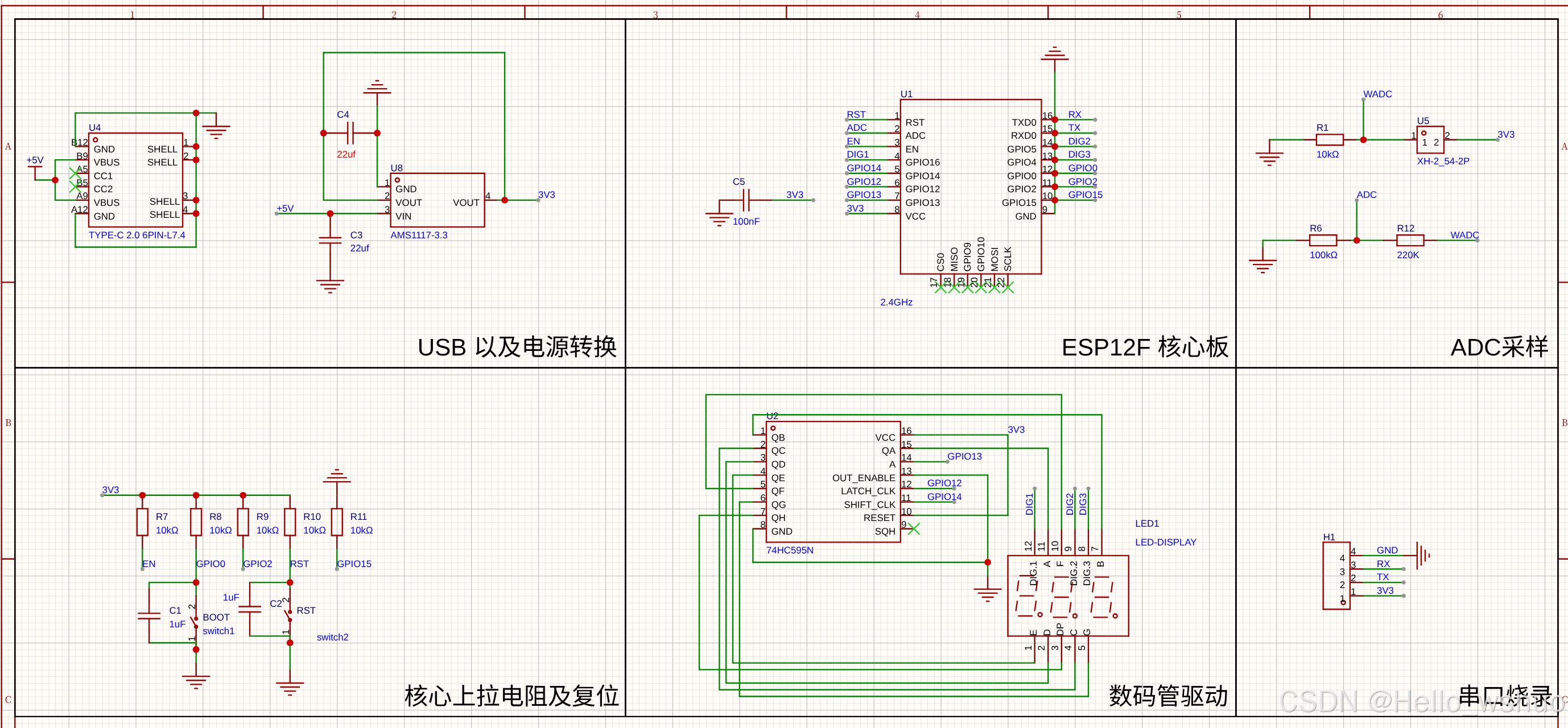

原理图：

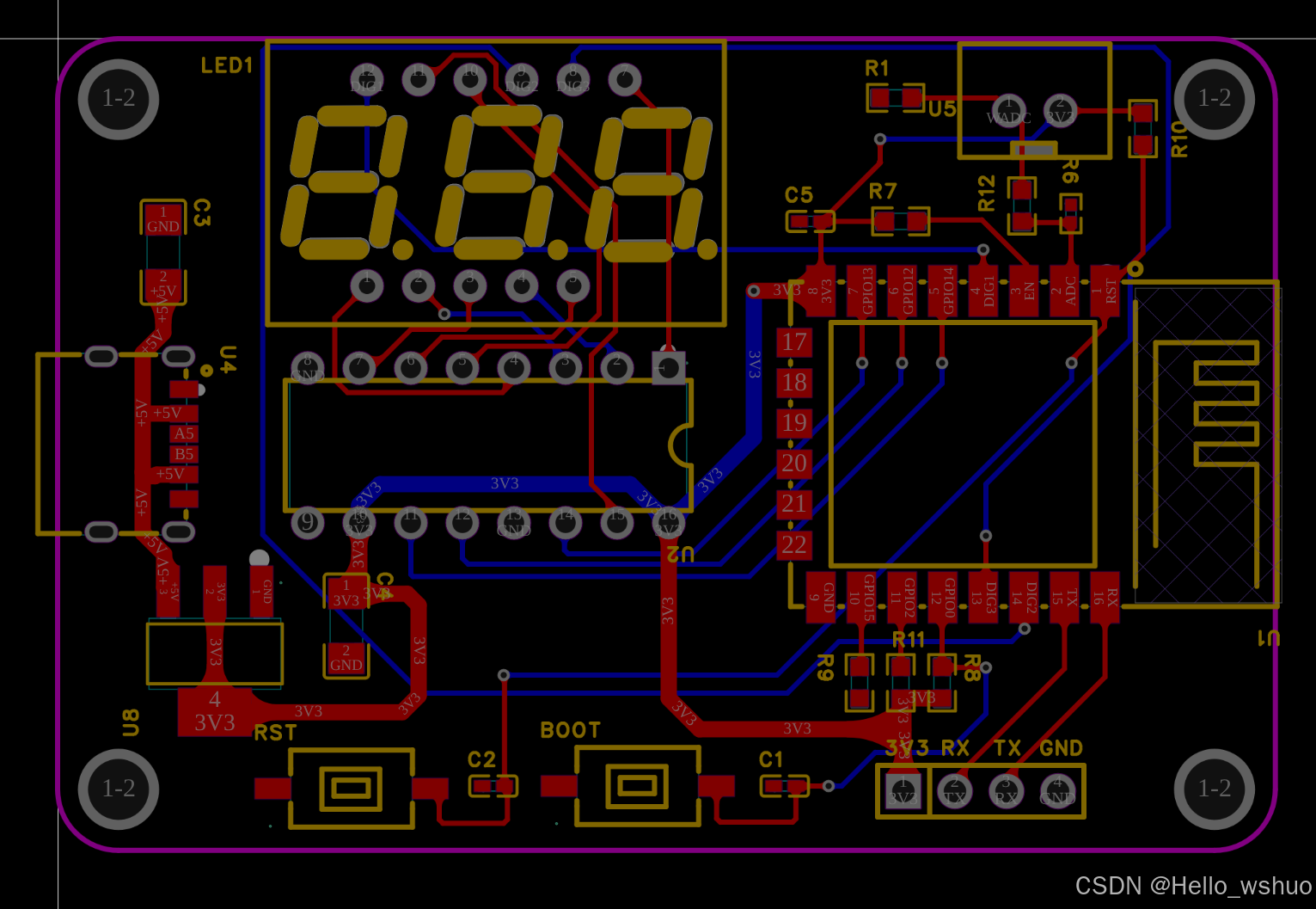

PCB图：
第一次画PCB, 俩层板轻松解决，这里数码管3d渲染和实际不太符合，可能是型号不太相同。
(这里也遇到个坑，开始时esp-12f天线部下面pcb部分也铺铜了，导致信号不好，后来修改了)

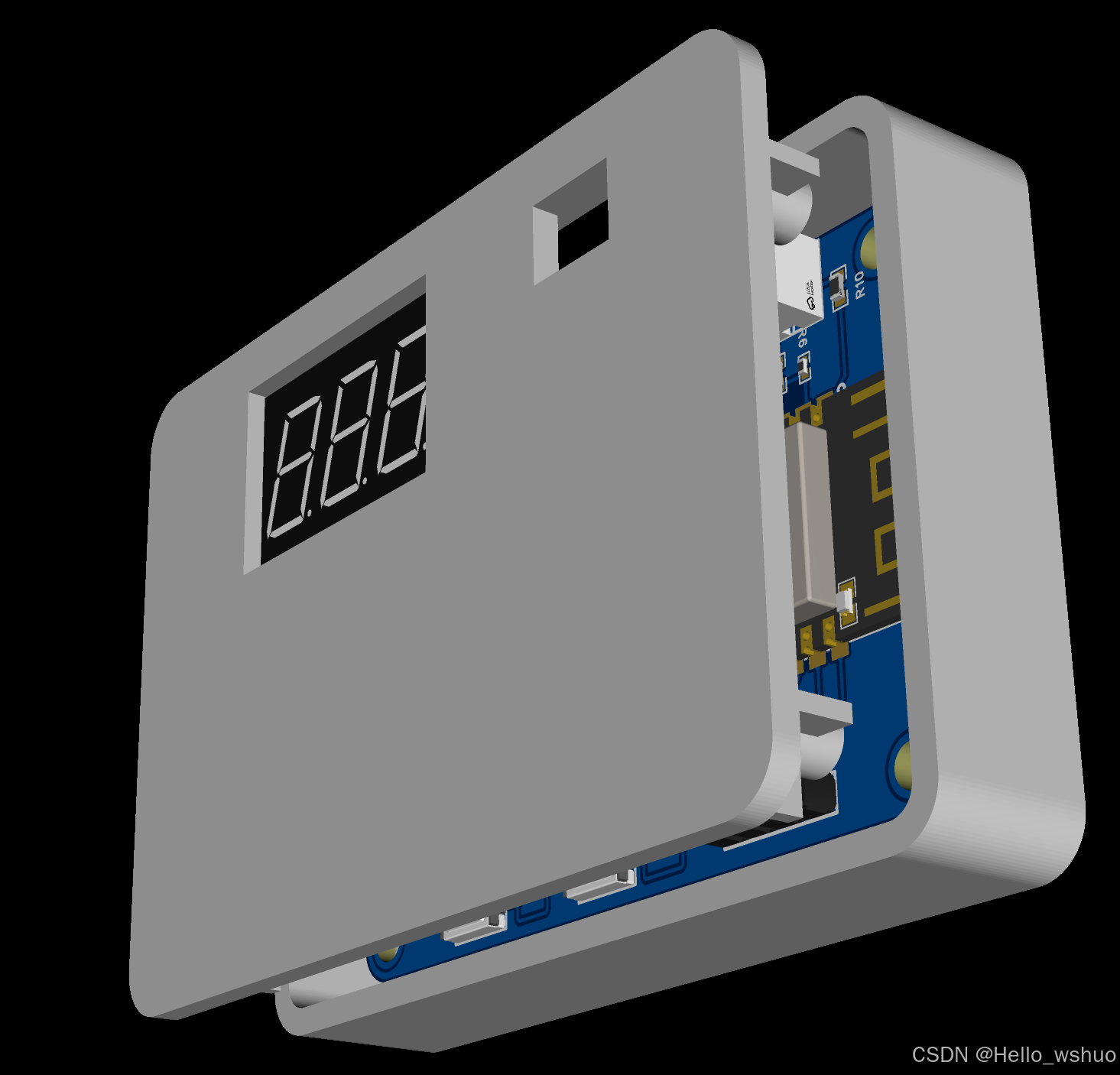

我也为其绘制了3D外壳：

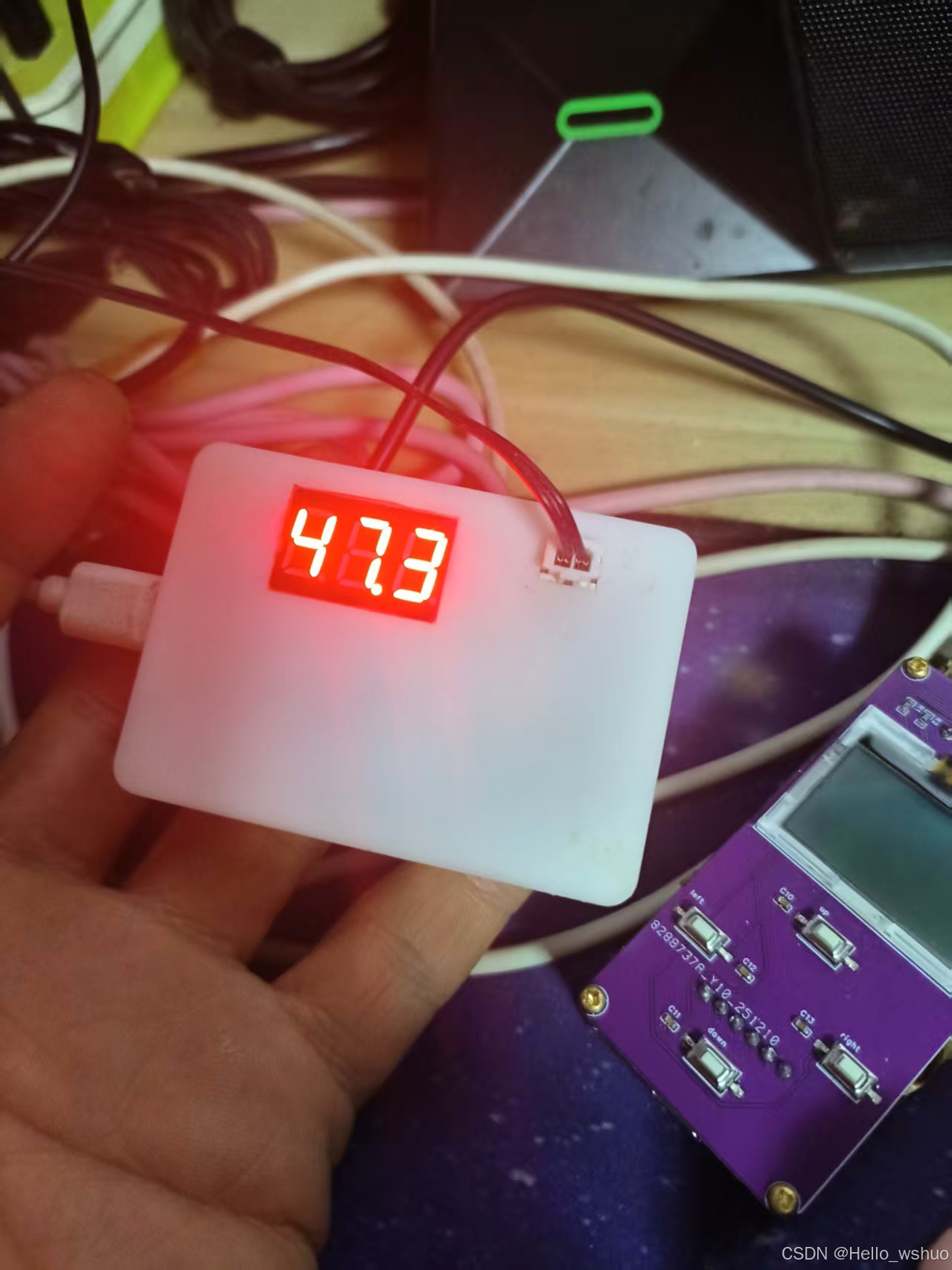

实物图：
4.2 软件
主要分为俩部分：
-
单片机上固件
-
服务端业务控制逻辑
4.2.1 单片机上的固件
本次不用之前的micropython开发了，转向Arduino框+Platformio开发
我想做成一个通用的设备，所有在单片机软件可以进行配网，所以主要实现了一下功能：
1). wifi配网功能
2). 远程OTA
3). 温度显示及上报
后续我会把所有代码开源，这里就不贴了。
4.2.2 服务端
服务端是我24小时运行的linux低功耗主机，那么服务端需要安装mqtt server:
bash
sudo apt install mosquitto
service mosquitto start #启动服务
systemctl enable mosquitto #设置开机自启动这部分核心业务逻辑， 功能包括：
1). 发布几个可以设置的参数（温差，启动时长等等）
2). 对温差进行判断，启停switch。

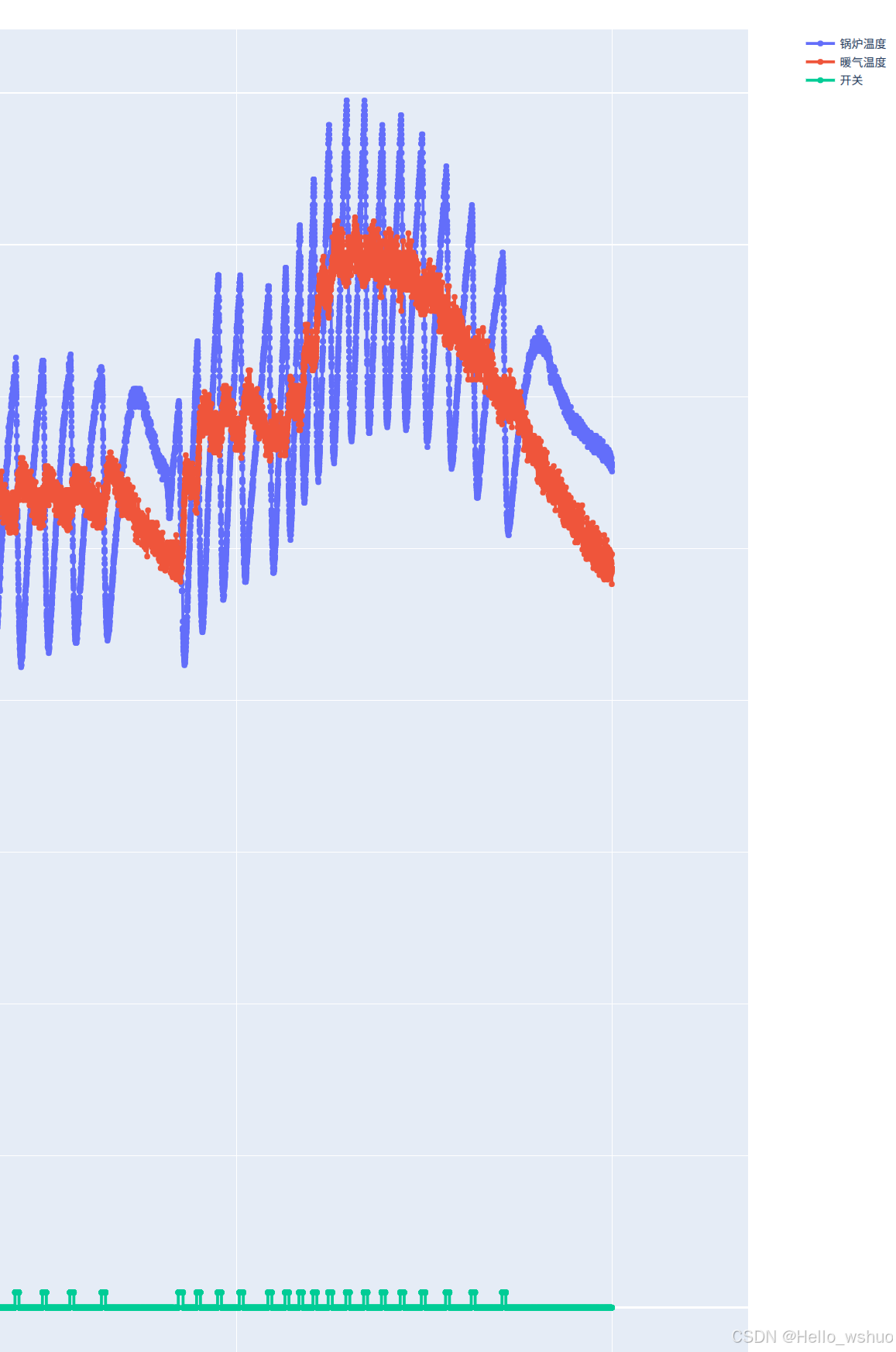

3). 对数据记录保存绘制图表。
对数据保存后我可以进行统计，计算每天的水泵开启的时长，从而推算每天的耗电量，甚至大概可以看出什么时间加的煤 : )
4.2.3 手机端软件
这里我用的 IoT MQTT Panel , 可以对一些我定义的参数进行设置：
5. 其他
后续我会将所有代码以及PCB开源，方便想用的朋友复刻，我一直没敢将代码放到 github, 因为我总觉得代码写的不够好，放上太丢脸了，此外我还做了其他几个diy项目，后续分享。
