四、Nginx配置反向代理

4.1 反向代理实现一

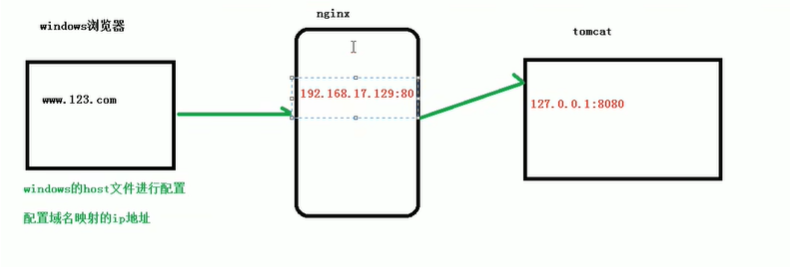

4.1.1 实现效果

访问 192.168.17.129:80（监听80端口），自动跳转到 http://127.0.0.1:8080。

4.1.2 配置示例

nginx 复制代码

server {
    listen 80;
    server_name 192.168.17.129;
    location / {
        proxy_pass http://127.0.0.1:8080;
        index index.html index.htm;
    }
}

4.2 反向代理实现二

4.2.1 应用场景

访问 http://127.0.0.1:9001/edu/ 跳转到 127.0.0.1:8080
访问 http://127.0.0.1:9001/vod/ 跳转到 127.0.0.1:8081

4.2.2 准备工作

部署两台Tomcat服务器，分别占用8080和8081端口。
在两台Tomcat的webapps目录下创建edu、vod文件夹，并添加测试页面。

4.2.3 配置示例

nginx 复制代码

server {
    listen 9001;
    server_name 127.0.0.1;
    # 匹配/edu/路径
    location /edu/ {
        proxy_pass http://127.0.0.1:8080;
    }
    # 匹配/vod/路径
    location /vod/ {
        proxy_pass http://127.0.0.1:8081;
    }
}

五、Nginx配置负载均衡

5.1 实现效果

浏览器输入 http://192.168.17.129/edu/a.html，请求将平均分发到8080和8081端口的Tomcat服务器（负载均衡）。

5.2 准备工作

部署两台Tomcat服务器（8080、8081端口）。
在两台Tomcat的webapps目录下创建edu文件夹，并在其中创建a.html测试页面（页面内容区分两台服务器）。

5.3 upstream指令参数

max_conns：限制最大同时连接数（1.11.5版本前仅商业版支持）。
slow_start：单位秒，权重在指定时间内从1上升到设定值；不适用hash、随机负载均衡，仅单台server时失效（商业版支持）。

down：标记服务器不可用

复制代码

upstream tomcats {
    server 192.168.1.173:8080 down;
    server 192.168.1.174:8080 weight=1;
    server 192.168.1.175:8080 weight=1;
}

backup：备用服务器，仅当其他服务器不可用时生效；不适用 hash、随机负载均衡

bash 复制代码

upstream tomcats {
    server 192.168.1.173:8080 backup;
    server 192.168.1.174:8080 weight=1;
    server 192.168.1.175:8080 weight=1;
}

max_fails & fail_timeout：max_fails（默认 1）表示失败次数阈值，超过则标记服务器宕机；fail_timeout（默认 10 秒）表示失败重试时间

bash 复制代码

upstream wp {
    server 10.158.1.10 down;
    server 10.158.1.20 backup;
    server 10.158.1.30 max_fails=3 fail_timeout=10s weight=5;
    keepalive_timeout 30s;
    keepalive_requests 100;
}

keepalived：保持连接数

bash 复制代码

upstream tomcats {
    server 192.168.1.173:8080 weight=1;
    server 192.168.1.174:8080 weight=5;
    server 192.168.1.175:8080 weight=2;
    keepalive 32; # 保持的连接数
}
server {
    listen 80;
    server_name www.tomcats.com;
    location / {
        proxy_pass http://tomcats;
        proxy_http_version 1.1; # 连接协议版本
        proxy_set_header Connection ""; # 清空连接请求头
    }
}

控制浏览器缓存

bash 复制代码

location / {
    proxy_pass http://tomcats;
    expires 10s;  # 浏览器缓存10秒
    # expires @22h30m;  # 晚上22:30过期
    # expires -1h;  # 缓存1小时前失效
    # expires epoch;  # 不设置缓存
    # expires off;  # 关闭缓存，由浏览器控制
    # expires max;  # 最大过期时间
}

反向代理缓存

bash 复制代码

upstream tomcats {
    server 192.168.1.173:8080 weight=1;
    server 192.168.1.174:8080 weight=5;
    server 192.168.1.175:8080 weight=2;
}
# 配置缓存目录、共享内存、最大空间、过期时间
proxy_cache_path /usr/local/nginx/upsteam_cache
                 keys_zone=mycache:5m
                 max_size=1g
                 inactive=8h
                 use_temp_path=off;
server {
    listen 80;
    server_name www.tomcats.com;
    proxy_cache mycache; # 开启缓存并指定缓存区域
    proxy_cache_valid 200 304 8h; # 200/304响应码缓存8小时
    location / {
        proxy_pass http://tomcats;
    }
}

5.4 负载均衡基本配置

bash 复制代码

http {
    # 配置上游服务器集群
    upstream tomcats {
        server 192.168.17.129:8080;
        server 192.168.17.129:8081;
    }
    server {
        listen 80;
        server_name 192.168.17.129;
        location / {
            proxy_pass http://tomcats; # 转发到集群
            index index.html index.htm;
        }
    }
}

5.5 负载均衡方式

5.5.1 轮询（默认）

Nginx自带，客户端请求按时间顺序轮流分配到不同服务器；后端服务器不可用时自动过滤。

bash 复制代码

upstream my_test_server {
    server 192.168.0.100:8080;
    server 192.168.0.101:8080;
}

5.5.2 weight权重

Nginx自带，通过weight指定轮询几率（默认1），权重越高，被分配次数越多；适用于后端服务器性能不均衡场景。

bash 复制代码

upstream my_test_server {
    server 192.168.0.100:8080 weight=1;
    server 192.168.0.101:8080 weight=2;
    server 192.168.0.102:8080 weight=3;
}

5.5.3 ip_hash

Nginx自带，按访问IP的hash结果分配，保证同一用户固定访问一台后端服务器；解决session共享问题。

bash 复制代码

upstream my_test_server {
    ip_hash;
    server 192.168.0.100:8080;
    server 192.168.0.101:8080;
}

5.5.4 least_conn

Nginx自带，将请求转发给连接数最少的后端服务器；动态适配服务器负载情况。

bash 复制代码

upstream my_test_server {
    least_conn;
    server 192.168.0.100:8080;
    server 192.168.0.101:8080;
}

5.5.5 fair（第三方）

按服务器响应时间分配，响应时间短的优先；需安装第三方插件。

bash 复制代码

upstream my_test_server {
    fair;
    server 192.168.0.100:8080;
    server 192.168.0.101:8080;
}

5.5.6 url_hash（第三方）

按URL的hash结果分配，同一URL固定访问一台服务器；配合缓存使用，减少资源重复加载；需安装第三方插件。

bash 复制代码

upstream my_test_server {
    hash $request_uri;
    server 192.168.0.100:8080;
    server 192.168.0.101:8080;
}

六、Nginx配置动静分离

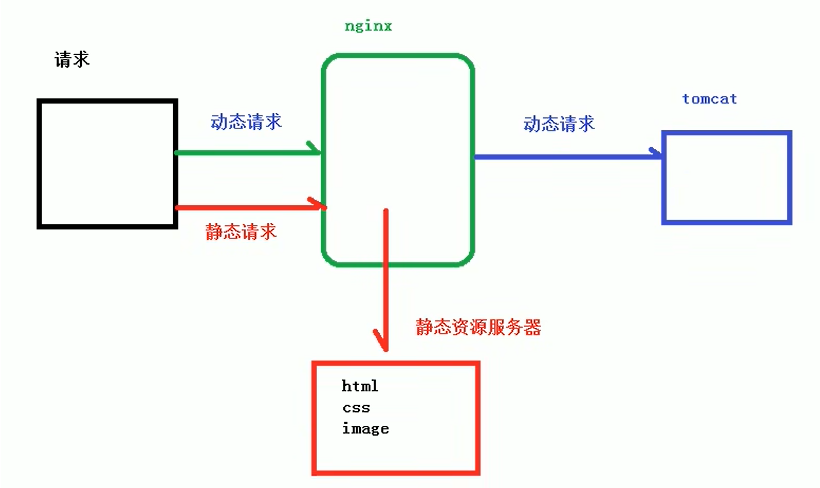

6.1 什么是动静分离？

将动态请求与静态请求分开处理，并非单纯物理分离动态/静态页面，核心是让Nginx处理静态请求（图片、CSS、JS等），Tomcat处理动态请求（JSP、Servlet等）。

实现方式分为两种：

静态资源独立部署：将静态文件放在独立服务器，配置独立域名（主流方案）。
混合部署分离：动态与静态文件混合发布，通过Nginx区分转发。

通过location匹配不同后缀名实现转发，结合expires参数设置浏览器缓存过期时间，减少服务器请求压力。expires用于设置资源过期时间，不经常变动的资源建议设置（如3d），经常更新的资源不建议设置。

6.2 准备工作

在Linux系统中创建静态资源目录（如 /opt/static），放入图片、CSS、JS等静态文件。

6.3 具体配置

bash 复制代码

server {
    listen 80;
    server_name 192.168.17.129;
    # 匹配静态资源后缀
    location ~ .*\.(html|htm|gif|jpg|jpeg|png|bmp|swf|ioc|rar|zip|txt|flv|mid|doc|ppt|pdf|xls|mp3|wma)$ {
        root /opt/static; # 静态资源目录
        expires 3d; # 缓存3天
    }
    # 匹配动态请求
    location ~ .*\.(jsp|do)$ {
        proxy_pass http://127.0.0.1:8080; # 转发到Tomcat
    }
}
