SQL生成ER图：解决计算机专业学生课设/毕设建模痛点的技术方案

工具地址：https://draw.anqstar.com/template

一、技术背景与问题引入：课设毕设中的ER图建模困境

在计算机专业的课程设计、毕业设计及相关论文撰写中，ER图（实体-关系图）是数据库设计环节的核心交付物，也是评审老师重点关注的评分点之一。它作为连接现实业务需求与数据库物理实现的桥梁，能够直观呈现实体、属性及实体间的关联关系，是体现学生数据建模能力的关键载体。然而，多数学生在绘制ER图时，普遍面临一系列痛点，严重影响作业质量与完成效率。

1.1 手动绘图效率低，易出错

传统的ER图绘制多依赖Visio、Draw.io等工具手动拖拽绘制，不仅操作繁琐、耗时较长，还容易出现疏漏。例如，在设计包含多个实体（如学生、课程、选课记录、教师）的复杂系统时，手动标注主键（PK）、外键（FK）极易遗漏，实体间的"一对多""多对多"关系也容易混淆，这些错误往往成为毕设评审中的扣分点。对于时间紧张的学生而言，反复修改调整的过程无疑会增加额外负担。

1.2 专业工具门槛高，学习成本大

虽然MySQL Workbench、SQL Server Management Studio（SSMS）等数据库官方工具支持ER图生成，但这类工具功能复杂、界面繁琐，需要学生先掌握数据库连接配置、逆向工程等操作技巧。对于刚接触数据库建模的学生来说，熟悉工具的学习成本较高，往往需要花费大量时间研究操作流程，反而偏离了"梳理数据关系"的核心任务。

1.3 格式导出不灵活，适配论文需求难

课设、毕设论文对ER图的格式有明确要求，通常需要PNG、Visio等格式的高清图表插入文档。传统工具的导出功能存在诸多限制：部分工具不支持Visio格式直接导出，部分工具导出的PNG图片分辨率低、线条模糊，无法满足论文排版的规范要求。学生往往需要额外进行格式转换、图片优化，进一步增加了工作量。

1.4 SQL与ER图衔接断层，验证修改繁琐

在实际建模流程中，学生通常会先编写SQL建表语句梳理表结构，再根据SQL语句绘制ER图。但手动绘图无法实时同步SQL的修改：当需要调整表字段、新增外键约束时，必须重新修改ER图，两者的衔接断层导致重复劳动，且容易出现SQL与ER图不一致的问题，影响设计的准确性。

二、功能介绍：SQL/AI双驱动的ER图生成工具核心能力

针对上述学生在课设、毕设中的建模痛点，一款支持SQL生成ER图、AI辅助生成ER图的在线工具应运而生。该工具以"轻量化、低门槛、高适配"为核心定位，无需复杂配置，即可快速实现从SQL语句到规范ER图的转化，同时支持多格式导出，完美适配论文撰写需求。其核心功能可分为以下三大模块：

2.1 多数据库SQL语句快速解析

工具深度适配计算机专业学生常用的MySQL、SQL Server两种数据库，全面支持标准SQL建表语句解析。无论是课程设计中简单的单表结构，还是毕业设计中包含多表关联、复杂约束的SQL脚本，只需将代码直接粘贴至工具界面，即可自动完成解析，无需手动配置数据库连接信息，极大降低了使用门槛。

2.2 智能ER图生成与可视化编辑

解析完成后，工具会自动识别SQL语句中的实体（表）、属性（字段）、主键、外键约束，精准生成符合行业规范的ER图。图中会清晰标注实体名称、属性信息及实体间的关系类型（一对一、一对多、多对多），有效规避手动绘图的常见错误。同时，支持可视化拖拽编辑功能，学生可根据论文排版需求调整实体位置、优化图表布局，避免线条交叉混乱，提升图表可读性。

2.3 AI辅助生成，适配小白用户

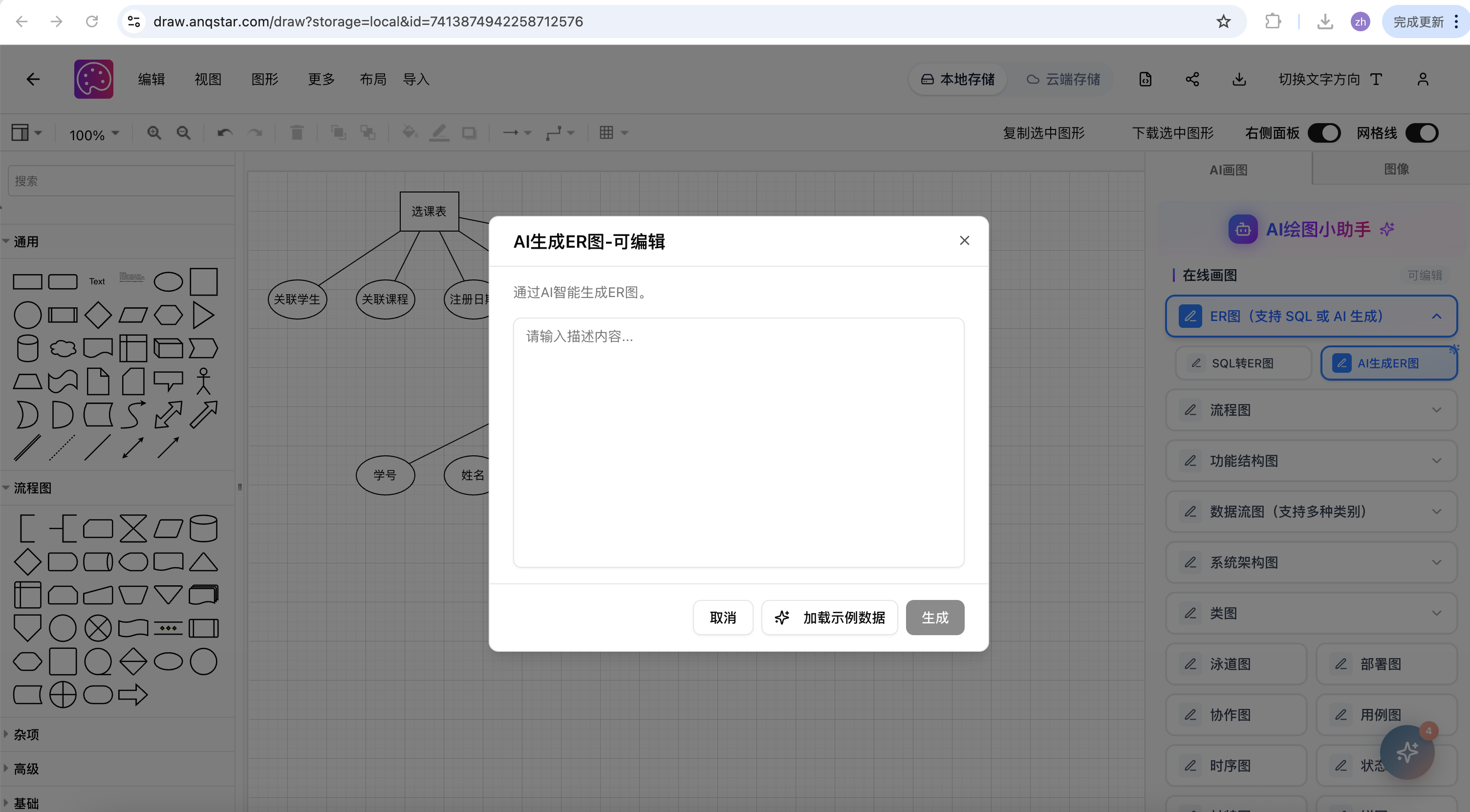

针对刚接触数据库建模的小白学生，工具提供AI辅助生成功能。无需编写SQL语句，只需通过自然语言描述业务场景（如"设计一个学生选课系统，包含学生、课程、教师三个实体，学生可以选多门课，一门课可以被多个学生选"），AI即可自动生成对应的SQL建表语句及ER图，帮助小白快速理解数据建模逻辑，完成基础设计任务。

2.4 多格式导出，完美适配论文需求

工具支持PNG、Visio两种核心格式导出，充分满足课设、毕设论文的格式要求。其中，PNG格式支持高清分辨率导出，确保插入论文后线条清晰、文字可辨；Visio格式导出则方便学生后续在专业工具中进一步细化修改，提升论文文档的规范性。

三、原理说明：从SQL解析到ER图生成的技术实现

工具的核心优势在于将复杂的数据库逆向工程技术轻量化、平民化，其底层技术逻辑围绕"SQL解析-元数据提取-关系建模-可视化渲染"四大核心环节展开，结合MySQL、SQL Server的语法特性实现精准适配，以下从技术细节层面详细拆解。

3.1 核心技术基础：SQL语法分析与AST抽象语法树

SQL语句的解析是生成ER图的前提，工具采用AST（抽象语法树）技术实现对SQL语法的精准分析。当用户粘贴SQL建表语句后，工具首先通过词法分析器将SQL语句拆分为一个个词法单元（如关键字CREATE、TABLE，标识符表名、字段名，数据类型INT、VARCHAR等），再通过语法分析器将这些单元按照SQL语法规则构建成AST结构。

针对MySQL与SQL Server的语法差异，工具内置了专门的语法规则库。例如，对于主键约束，MySQL支持"PRIMARY KEY"直接跟在字段定义后，而SQL Server除了该方式外，还支持单独定义约束名称，工具通过差异化的语法规则匹配，确保两种数据库的SQL语句都能被正确解析，避免因语法差异导致的解析失败。

3.2 元数据提取：实体与关系信息的精准识别

AST构建完成后，工具会通过遍历语法树，从SQL语句中提取核心元数据，这是实现ER图生成的核心步骤。提取的元数据主要包括三大类信息，对应ER图的核心元素：

3.2.1 实体信息提取

工具将SQL语句中的"表"映射为ER图中的"实体"，通过解析CREATE TABLE后的标识符获取实体名称。同时，提取表的注释信息（若有），作为实体的补充说明，帮助学生在ER图中更清晰地表达实体含义，符合论文中ER图的规范要求。

3.2.2 属性信息提取

针对每个表（实体），工具会提取其字段信息作为实体的属性，包括字段名、数据类型、是否允许为空（NOT NULL约束）、默认值等。同时，通过识别PRIMARY KEY约束，精准定位主键属性并做特殊标记；对于有UNIQUE约束的字段，也会在属性信息中注明，确保ER图能完整呈现数据约束条件。

3.2.3 关系信息提取

实体间的关系通过外键约束（FOREIGN KEY）实现提取，这是ER图生成的关键难点。工具通过解析SQL语句中的FOREIGN KEY定义，获取外键字段所属的当前表、关联的目标表及目标字段，进而判断两个实体间的关系类型：

一对多关系：若表A的外键关联表B的主键，且表B的主键在表A中可对应多条记录，则判定为表B（主键表）与表A（外键表）为"一对多"关系。例如，学生表（主键id）与订单表（外键user_id关联学生id），一个学生可对应多个订单，即学生→订单为一对多关系。
多对多关系：当两个实体通过中间表实现关联时（中间表包含两个外键，分别关联两个实体的主键），工具会自动识别中间表，判定两个实体为"多对多"关系。例如，学生表与课程表通过选课表（包含student_id、course_id两个外键）关联，即学生与课程为多对多关系。
一对一关系：若外键字段同时设置了UNIQUE约束，即一个外键值只能对应一条记录，则判定为两个实体为"一对一"关系。

3.3 关系建模：ER图核心元素的映射与构建

元数据提取完成后，工具会基于ER图的规范模型，将提取到的信息进行映射构建：

实体映射：将提取的表名转化为ER图中的矩形实体框，内置属性列表（含主键标记）；
关系映射：将识别的实体关系转化为菱形关系框，通过连线连接对应的实体，并在连线上标注关系类型；
约束补充：将非空约束、唯一约束等信息补充至属性说明中，确保ER图的完整性与规范性。

这一过程本质上是数据库逆向工程的简化实现------传统逆向工程需要连接数据库获取元数据，而该工具通过直接解析SQL语句完成元数据提取，省去了数据库连接配置环节，更适配学生在课设、毕设中无实际数据库环境的场景。

3.4 可视化渲染与格式导出实现

ER图的可视化渲染基于前端可视化框架实现，通过将构建好的ER图模型转化为可交互的图形元素，支持拖拽编辑、缩放查看等操作。工具采用矢量图形渲染技术，确保图表在缩放过程中不失真，为高清PNG格式导出提供基础。

在格式导出层面，针对不同格式的特性采用差异化实现方案：

PNG格式导出：通过将矢量图形转化为位图，支持自定义分辨率设置，满足论文中对图片清晰度的要求；
Visio格式导出：通过生成符合Visio规范的XML格式文件，确保导出的文件能直接在Visio工具中打开编辑，实现与专业绘图工具的无缝衔接。

3.5 AI辅助生成的技术逻辑

AI辅助生成功能基于自然语言处理（NLP）与数据库建模规则库实现。首先，通过NLP技术解析用户输入的业务场景描述，提取核心实体、属性及关系信息（如从"学生选课系统"中提取"学生""课程"实体，从"学生可以选多门课"中提取"多对多"关系）；随后，调用内置的数据库建模规则库，将提取的信息转化为符合MySQL或SQL Server语法规范的建表语句；最后，复用上述SQL解析与ER图生成流程，完成ER图的自动构建，帮助小白用户快速完成基础建模。

四、总结：提升课设毕设建模效率的实用工具

ER图建模是计算机专业学生课设、毕设中的核心任务，其规范性与准确性直接影响论文质量。SQL/AI双驱动的ER图生成工具，通过简化SQL解析流程、智能识别实体关系、支持多格式导出，有效解决了手动绘图效率低、专业工具门槛高、格式适配难等痛点。

对于有一定SQL基础的学生，可直接通过粘贴代码快速生成规范ER图，节省绘图与修改时间；对于小白学生，AI辅助生成功能可帮助其快速理解建模逻辑，完成基础设计。无论是课程设计中的简单系统，还是毕业设计中的复杂架构，该工具都能提供高效、精准的建模支持，让学生更专注于业务逻辑梳理与论文内容完善，而非繁琐的绘图操作。
