光伏组件发电瘤的“显影术“:EL检测原理3分钟拆解

电站发电量莫名衰减5%,拆开后发现电池片布满"蜘蛛网"------这些0.03mm的微裂纹,IV测试看不见,肉眼更看不清。 光伏组件的致命缺陷,需要一种让缺陷自己"发光认罪"的技术。这就是EL(电致发光)检测,它的原理并不复杂,但精确到原子级的物理机制,决定了25年质保的真假。

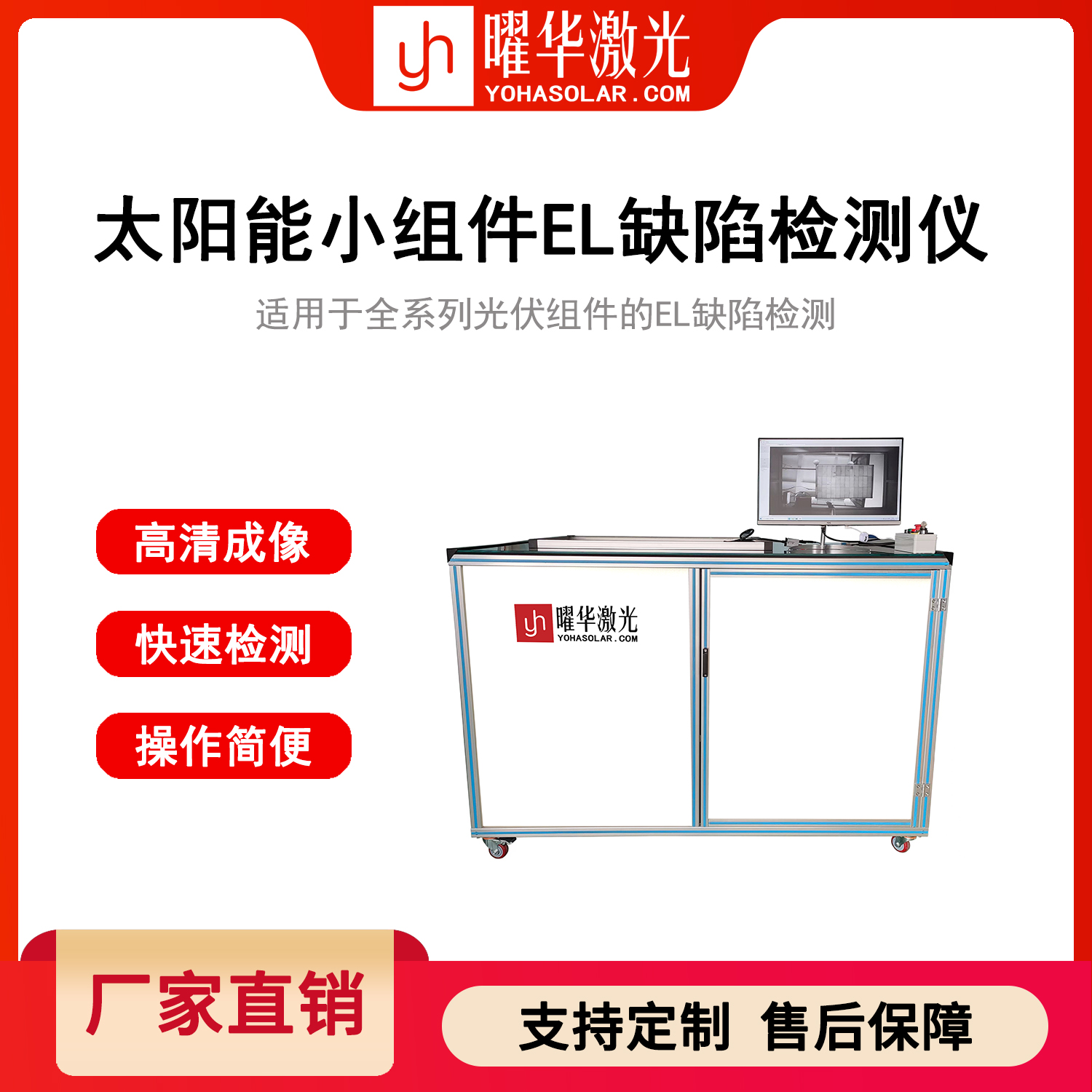

曜华太阳能组件EL测试仪

一、电致发光:硅片的"逆向发电"现象

EL检测的本质是光伏效应的逆过程。正常发电时,光子激发硅片产生电子-空穴对;而EL检测时,人为施加正向电流,电子与空穴在PN结处复合,以光子的形式释放能量 ,波长恰好是1150nm近红外光。

这个过程的精妙在于"电流-光强"的严格线性关系:健康区域电流均匀,发光强度一致;而微裂纹、虚焊、黑芯 区域,因局部电阻率增大3-5倍,电流被"堵截",复合效率下降,发光强度随之降低30%-50%。红外相机捕捉到的灰度差异,就是缺陷的"分子指纹"。

核心参数决定能力 :电流密度需稳定在10mA/cm²,偏差±0.5%就会导致图像失真。曜华激光的EL电源采用四象限控制技术,纹波系数<0.5%,确保0.03mm裂纹的灰度对比度可被识别,这是物理原理落地的"第一硬门槛"。

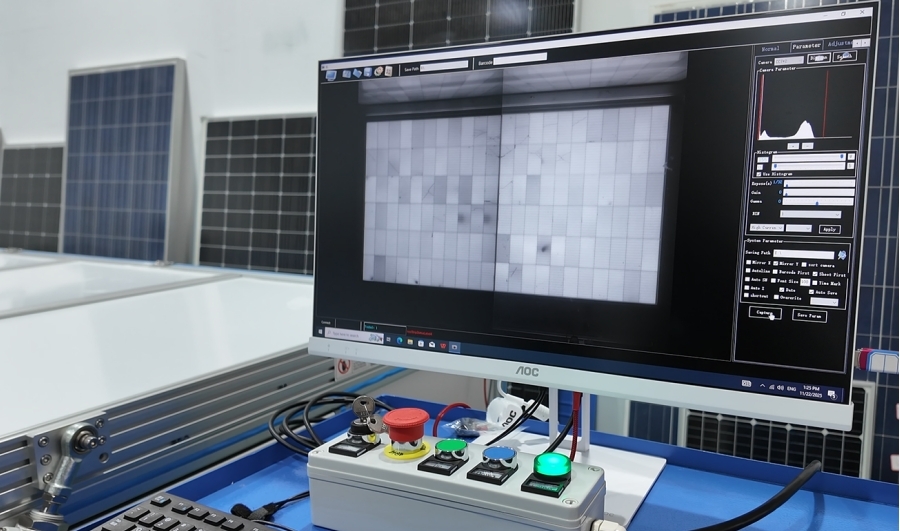

曜华组件EL测试仪检测成像

二、三大技术内核:让原理从实验室走向产线

EL原理简单,但产业化需要三大技术支柱精密咬合:

1. 激发电源的"稳态控制" 电源输出0-20A可调电流,精度要求±0.01A。TOPCon、HJT等高效电池对电流密度更敏感,瞬态响应速度必须<1ms,否则通电瞬间的电流尖峰会在图像上留下伪暗斑,造成误判。这就像拍照时相机不能抖,电流"抖动"会让缺陷"虚焦"。

2. 红外成像的"弱光捕捉" 1150nm光子能量微弱,相机量子效率需>85%,否则信号淹没在噪声中。科学级InGaAs传感器配合-40℃深度制冷,将暗电流噪声降至0.5e-/pixel/s,曝光时间500ms时信噪比>42dB ,确保0.5%的效率差异也能成像。

3. AI判图的"模式识别" 卷积神经网络学习10万张缺陷图像,将灰度分布转化为12类缺陷标签。判图速度0.5秒/片,准确率99.2%。这不是替代原理,而是将物理规律转化为可复制的算法模型 ,实现从"看得见"到"看得懂"的跨越。

曜华组件EL测试仪适配各种使用场景

三、缺陷的"灰度密码":EL图像如何定量定罪

不同缺陷的灰度特征,是EL原理的量化表达:

  1. 隐裂 :树枝状暗纹,灰度梯度>20%,裂纹长度每增加1mm,功率损失0.3%。
  2. 虚焊 :细线状暗影,灰度值骤降40%,接触电阻年增5%,3年后热斑温度>120℃ 。
  3. PID污染 :云雾状暗斑,灰度均匀下降15%-25%,初期功率衰减<1%,但EL灵敏度让风险提前5年暴露 。
  4. 黑芯 :圆形黑斑,灰度梯度>30%,硅料杂质导致,PID加速风险提升5倍 。

这些灰度差异的物理根源,都是缺陷处载流子复合效率改变。AI的作用,是将灰度值精确映射到缺陷类型、尺寸、风险等级。

四、原理落地的价值:从现象到预测的闭环

EL原理的终极价值,不仅是"看见"缺陷,更是"预测"衰减。通过灰度-电阻-功率衰减 的物理模型,AI可预测组件25年发电量曲线。

某电站EL检测时,AI标记800块"高风险"组件,3年后实际热斑率与预测误差<5%。8万元检测费避免1200万度发电损失 ,ROI达1:150。

核心逻辑 :物理原理提供"看得清"的基础,AI算法实现"想得远"的智能。两者结合,才让EL检测成为25年质保的"法律级"证据。

光伏降本增效的尽头是质量。当技术能看清硅片最细微的伤痕,那些省下的0.01元检测费,才不会变成未来500万的陷阱。
