节点功能概述
NormalStrength节点是Unity URP Shader Graph中用于精确控制法线贴图强度的核心工具。该节点通过Strength参数线性调节法线贴图的凹凸表现，在保持法线向量物理正确性的前提下实现细节的动态调整。其核心价值体现在：
- 强度无损控制：当Strength值为1时完全保留原始法线信息，为0时返回空白法线贴图
- 光照兼容性：通过数学变换保持法线向量归一化，确保光照计算准确性
- 性能优化：避免重新计算法线贴图，仅通过强度参数实现动态效果
- 实时调节能力：支持在运行时动态调整强度参数，为游戏中的动态材质效果提供可能

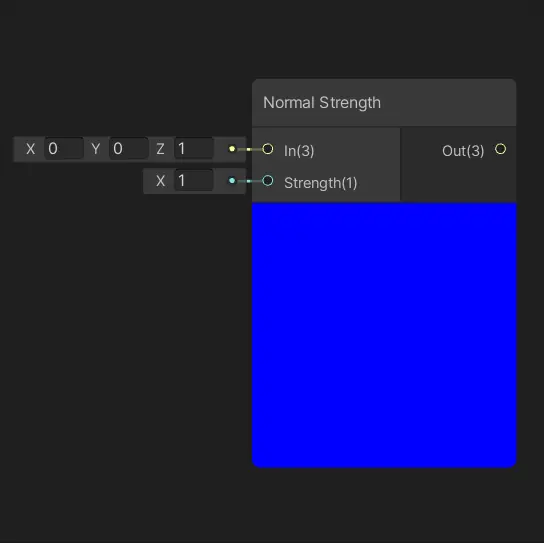

端口与参数详解
端口配置
| 端口名称 | 方向 | 数据类型 | 绑定 | 描述 |
|---|---|---|---|---|
| In | 输入 | Vector 3 | 无 | 输入法线向量 |
| Strength | 输入 | Float | 无 | 强度调节值（0-1范围） |
| Out | 输出 | Vector 3 | 无 | 调整后的法线向量 |
参数特性
- 强度范围：0-1的线性区间，0表示完全平坦表面，1表示原始法线强度
- 数学原理 ：通过
In.rg * Strength修改XY分量（切线空间中的水平偏移），同时用lerp(1, In.b, saturate(Strength))保持Z分量的稳定性 - 物理正确性：确保输出向量始终为单位长度，避免光照计算异常
- 插值精度：使用lerp函数确保在强度变化时Z分量的平滑过渡，避免视觉突变
技术原理解析
数学公式推导
该节点的核心运算可表示为：
Out = (In.rg * Strength, lerp(1, In.b, saturate(Strength)))
其中：
- In.rg：法线向量的XY分量（切线空间中的凹凸方向）
- Strength：强度系数，控制凹凸程度
- lerp函数：在原始Z分量和1之间插值，保持向量长度
- saturate函数：确保强度值始终在有效范围内，防止数值溢出
生成代码解析
Unity提供的HLSL实现展示了其底层逻辑：
c
void Unity_NormalStrength_float(float3 In, float Strength, out float3 Out)
{
Out = {precision}3(In.rg * Strength, lerp(1, In.b, saturate(Strength)));
}该代码通过precision修饰符确保浮点精度，saturate(Strength)将强度限制在0-1范围，防止数值溢出。在实际编译中，precision会根据目标平台自动选择half或float精度，确保性能与质量的平衡。
应用场景与实战案例
材质细节动态调节
场景：武器磨损程度可视化
- 通过动画控制Strength参数，实现从崭新到磨损的渐变效果
- 配合法线混合节点，组合不同磨损程度的法线贴图
- 结合时间轴工具，创建基于使用时间的自动磨损效果
性能优化策略
场景：移动端LOD切换
- 在低细节级别时降低Strength值，减少法线计算量
- 结合URP的LOD系统，实现动态性能优化
- 针对不同设备性能自动调整强度参数，确保流畅体验
动态变形效果
场景：角色肌肉膨胀动画
- 使用时间节点驱动Strength参数，创建肌肉膨胀的视觉效果
- 配合顶点动画，实现更真实的物理变形
- 结合角色状态（如受伤、发力）动态调整不同部位的法线强度
环境交互效果
场景：湿润表面效果
- 根据环境湿度动态增强法线强度，模拟水珠积聚效果
- 配合反射率调整，实现完整的湿润材质表现
- 使用距离场控制强度变化，实现局部湿润效果
使用技巧与注意事项
强度与光照关系
- 当Strength值超过1时，法线向量可能失去归一化特性，导致光照异常
- 建议使用
saturate(Strength)确保强度在0-1范围内 - 在HDRP管线中，需要考虑强度参数与物理光照模型的兼容性
与其他节点配合
- 法线混合节点：组合多个法线贴图时，NormalStrength可控制各贴图的贡献比例
- 高度转法线节点：用于程序化生成法线时，调整高度图的凹凸强度
- 时间节点：创建动态变化的法线效果，如水面波纹、布料飘动
常见问题解决
- 光照闪烁：检查Strength值是否超出有效范围，或法线贴图是否损坏
- 性能下降：避免在片段着色器中频繁修改Strength参数
- 视觉异常：确保输入法线向量格式正确，避免切线空间转换错误
高级应用技巧
- 多层材质融合：使用多个NormalStrength节点分别控制不同材质层的法线强度
- 程序化内容生成：结合噪声纹理和强度参数，动态生成复杂的表面细节
- 艺术风格控制：通过非标准的强度值范围，创造独特的视觉风格
总结与拓展应用
NormalStrength节点是URP Shader Graph中实现法线细节控制的利器，其核心优势在于：
- 精确调节法线强度而不破坏物理特性
- 与URP渲染管线无缝兼容
- 支持动态效果和性能优化
- 提供艺术家友好的参数控制界面
拓展应用方向：
- 环境交互：根据角色运动强度动态调整法线细节
- 艺术风格化：通过非传统强度值创建独特视觉效果
- 跨平台优化：针对不同硬件平台调整强度参数
- 实时渲染创新：结合最新的实时渲染技术，探索法线强度在虚拟现实、增强现实等新兴领域的应用潜力
通过合理利用该节点，开发者可以在保持物理正确性的前提下，创建更具表现力和性能优化的材质效果。随着实时渲染技术的不断发展，NormalStrength节点在材质表现和性能优化方面的重要性将进一步提升。
未来发展趋势：
- 与机器学习技术结合，实现智能法线强度调节
- 支持更复杂的多维度强度控制
- 与物理模拟系统深度集成，提供更真实的材质交互效果
