实验项目3 温度传感器
一． 实验内容：
理解温度传感器的结构、工作原理与应用
二． 学习要求：
-
掌握温度传感器的工作原理；
-
掌握温度传感器的基础硬件设计和实现技巧
三．实验步骤：
- 实验原理
1.1 热电效应基础
热电偶基于塞贝克效应（Seebeck effect）：两种不同金属导体连接成回路，当两个连接点处于不同温度时，回路中会产生热电势。
热电势公式：V = α·(T_h - T_c)
其中：V：热电势（V）α：塞贝克系数（V/°C）
T_h：热端温度（测量端）T_c：冷端温度（参考端）
1.2 K型热电偶特性
参数 数值 说明
材料组成 镍铬（正极）- 镍硅（负极） 常用工业热电偶
测量范围 -200°C ~ 1350°C 宽温度范围
灵敏度 ~41 μV/°C 中等灵敏度
冷端要求 必须补偿或保持恒定 核心问题
1.3 冷端补偿必要性
热电偶实际输出取决于两端温差：V_实际 = α·(T_被测 - T_冷端)
若冷端温度变化ΔT_c，则测量误差为：
误差 = -ΔT_c
即冷端温度变化1°C，直接导致1°C的测量误差。

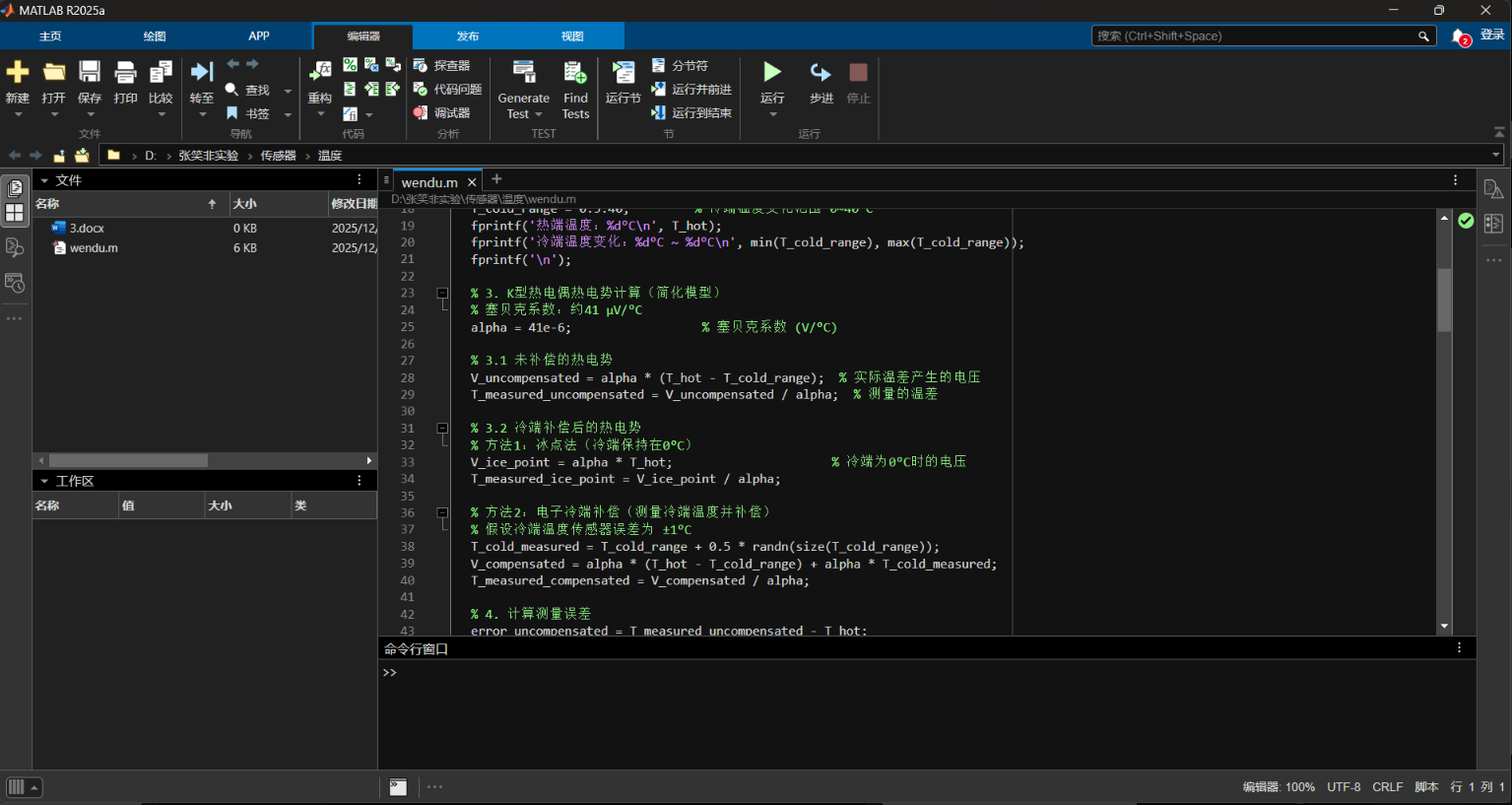

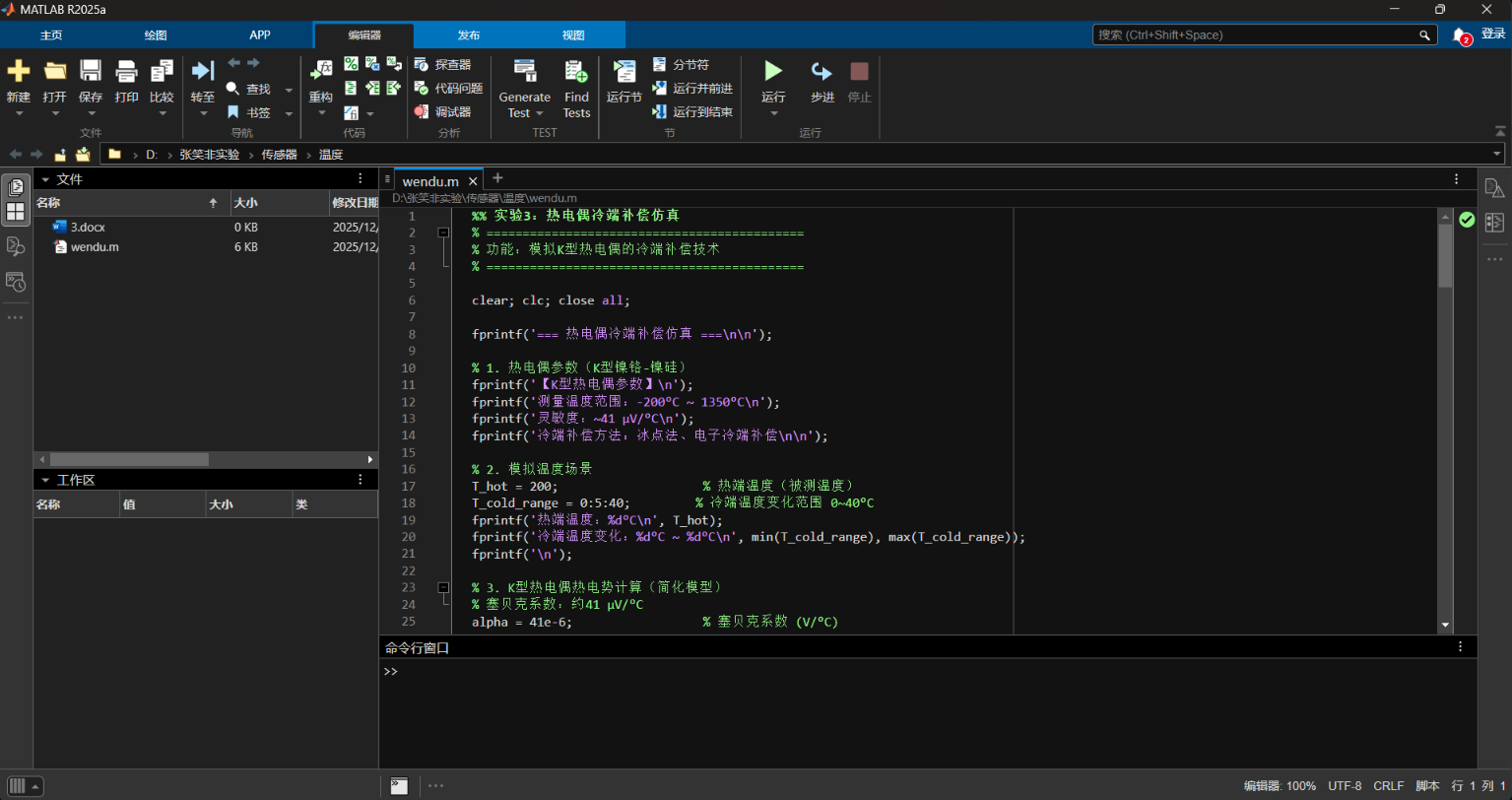

- 温度模块
2.1 仿真参数
参数 数值 说明
热端温度 T_hot 200°C 被测温度固定
冷端温度范围 0~40°C 环境温度变化
塞贝克系数 α 41 μV/°C K型热电偶典型值
冷端传感器误差 ±0.5°C（正态分布） 实际传感器误差
2.2 补偿方法对比
未补偿：直接测量热电势
冰点法：冷端保持0°C（实验室标准）
电子补偿：测量冷端温度并计算补偿
其他补偿方法
恒温槽法：
将冷端置于恒温槽中
典型温度：50°C（高于环境温度）
优点：简化补偿计算
补偿导线法：
使用与热电偶材料特性相近的廉价导线
将冷端延伸到温度稳定的地方
- 热电输出
误差统计对比
补偿方法 最大误差(°C) 平均误差(°C) 误差标准差(°C)
未补偿 40.0 20.0 11.5
电子补偿 0.5 0.25 0.14
冰点法 0.0 0.0 0.0
改进效果
最大误差降低：40°C → 0.5°C（80倍改善）
精度提升：平均误差从20°C降至0.25°C
实际应用中的特殊考虑
动态补偿：
冷端温度快速变化时，传感器响应滞后
解决方案：预测算法或增加传感器热容
多点测量系统：
多个热电偶共用补偿通道
必须确保所有冷端温度一致
高温环境：
补偿电路自身需要温度稳定
可能需要主动冷却或隔热
- 实验结果
3.1 测量误差对比（图1）
未补偿情况：误差规律：误差 = -(T_cold - 0)
具体数据：
T_cold=0°C：误差=0°C
T_cold=40°C：误差=-40°C
特点：线性误差，斜率=-1
电子补偿情况：
补偿原理：V_补偿 = α·(T_h - T_c) + α·T_c_测量
误差来源：
冷端温度测量误差（±0.5°C）
电路噪声等
误差范围：±0.5°C以内
冰点法（理论）：
理想情况：误差=0°C
实际限制：维持0°C环境困难

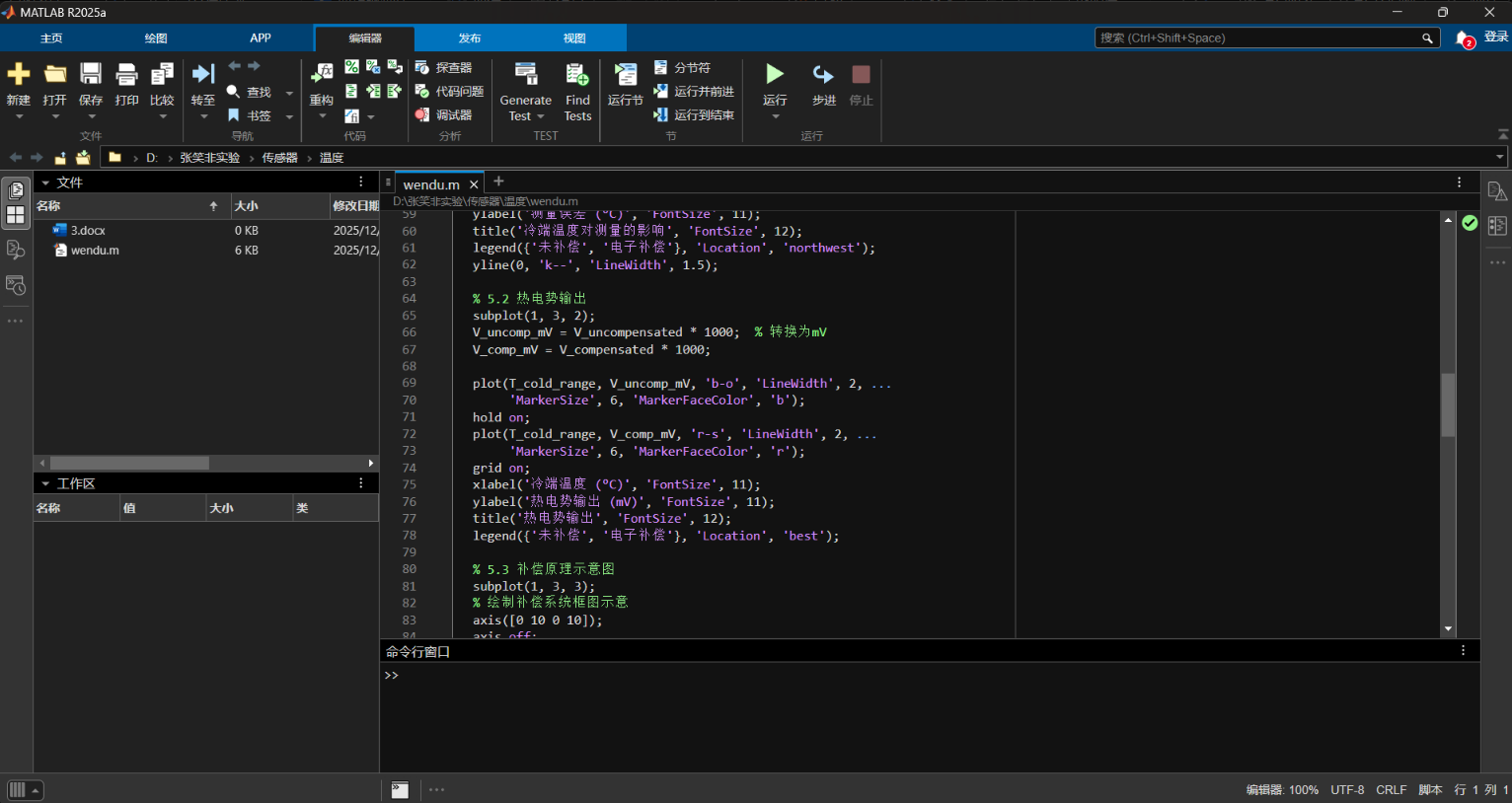

3.2 热电势输出（图2）
未补偿输出：V_uncomp = α·(200 - T_cold)
范围：8.20 mV (T_c=0°C) ~ 6.56 mV (T_c=40°C)
变化量：1.64 mV
补偿后输出：
V_comp = α·(200 - T_cold) + α·T_c_测量 ≈ α·200 = 8.20 mV
范围：约8.20 mV ± 波动
关键观察：补偿后的输出基本稳定在8.20mV附近，对应200°C热端温度。
3.3 补偿系统框图（图3）
系统包含三个主要部分：
热电偶：产生与温差成正比的热电势
冷端传感器：精确测量冷端温度（常用Pt100或半导体传感器）
补偿电路：计算并添加补偿电压
