深入解析IP分片：从原理到现代实践的全面指南

MTU（Maximum Transmission Unit） ：指数据链路层帧 所能承载的上层协议数据（Payload）的最大字节数。
对于标准以太网，MTU = 1500 字节。
这意味着：由于MAC帧不能传输超过1500字节的数据，IP 层向下交付给链路层的数据（包括 IP 报头 + 上层数据（有效载荷））不能超过 1500 字节（总长度必须控制在MTU限制范围内）。

在 Linux 中可通过 ip link show 或 ifconfig 查看接口 MTU：

bash 复制代码

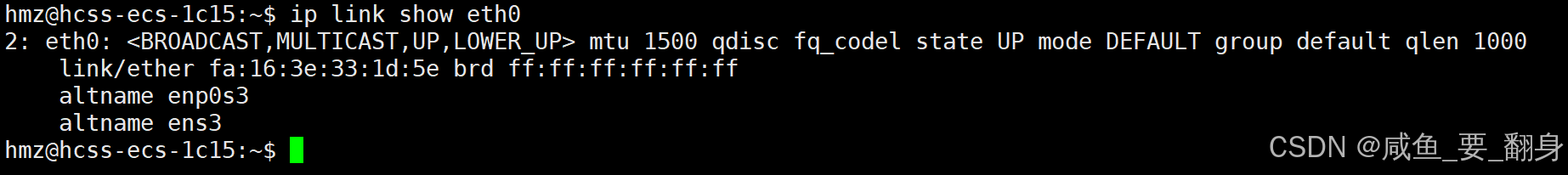

$ ip link show eth0
2: eth0: <...> mtu 1500 ...

当 IP 层待发送的数据（含 IP 头）超过路径中某段链路的 MTU 时，就必须进行 分片（Fragmentation）。

bash 复制代码

ifconfig

这段 ifconfig 输出展示了系统中两个网络接口的配置和统计信息：

1. eth0（主网卡）

状态：UP（启用）、RUNNING（正在运行）、BROADCAST、MULTICAST（支持广播和多播）
IPv4 地址 ：172.31.9.74，子网掩码 255.255.240.0，说明它处于私有 IP 段（常见于云服务器内网）
广播地址 ：172.31.15.255
IPv6 地址 ：fe80::f816:3eff:fe33:1d5e（链路本地地址，仅用于本机所在局域网通信）
MAC 地址 ：fa:16:3e:33:1d:5e
MTU：1500 字节（标准以太网最大传输单元）
流量统计：
- 接收（RX）约 3.9 GB，发送（TX）约 3.7 GB
- 所有错误计数为 0，说明网络连接稳定无丢包或硬件问题

这是典型的云服务器（如华为云 ECS）内网网卡配置。

2. lo（回环接口）

状态：UP、LOOPBACK、RUNNING（本地回环，用于本机内部通信）
IPv4 地址 ：127.0.0.1（本机地址）
IPv6 地址 ：::1
MTU：65536（回环接口通常支持更大数据包）
流量统计：
- RX/TX 均为约 161.7 MB，且收发完全对称（因为是本机通信）
- 无任何错误

回环接口主要用于本地服务测试（如访问 localhost）。

总结

主网卡 eth0 正常工作，具备内外通信能力（通过内网 IP）。
回环接口 lo 功能正常。
网络无错误、无丢包，整体健康。

二、分片与重组的基本原理

1、谁负责分片？谁负责重组？

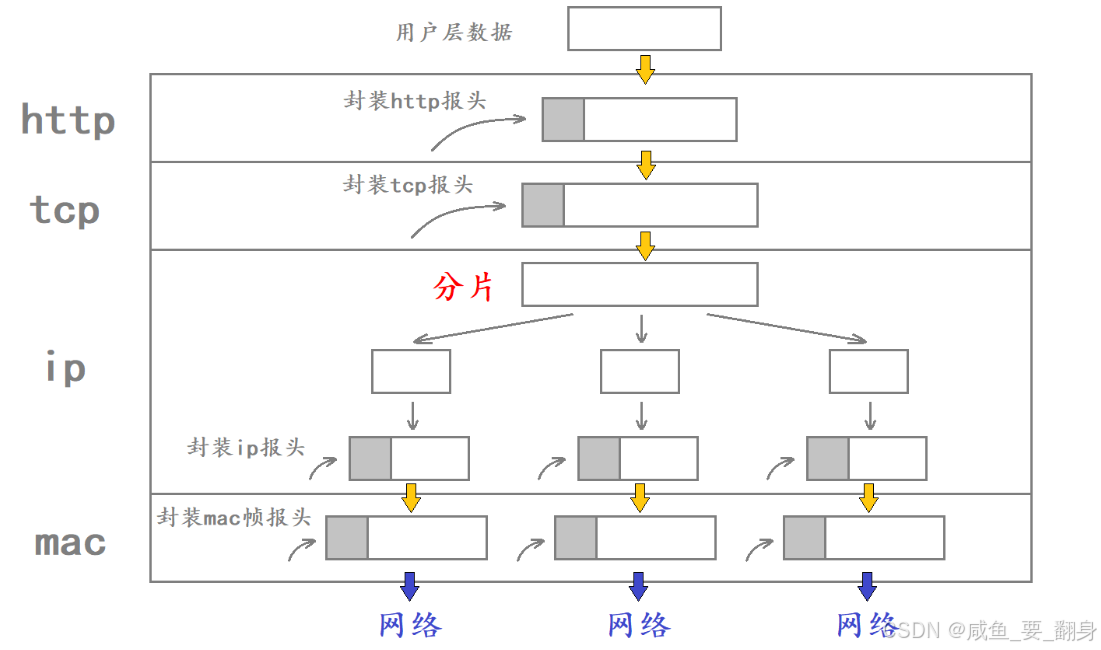

当IP层需要传输的数据超过1500字节时，首先会在IP层进行分片处理，再将分片后的数据交由下层MAC帧发送。接收端主机的IP层收到分片数据后，需要先完成重组，再将完整数据交付给上层传输层。

操作	执行者	说明
分片	源主机或中间路由器	只要报文长度 > 出接口 MTU 且 DF=0，就可能分片
重组	仅目的主机的 IP 层	中间路由器不重组，只转发分片

重要原则：分片和重组完全由 IP 层处理，对上层（TCP/UDP）和下层（MAC）透明（也就是不可见）。

数据的分片和重组完全由IP层处理，传输层和链路层无需参与。

传输层（如TCP协议）主要负责数据传输的可靠性保障，例如在传输失败时组织重传。当TCP将数据交给IP层后，不会关注数据是否被分片；同样，当TCP从IP层接收数据时，也不关心数据是否经过重组。
链路层通过MAC帧实现相邻节点间的数据传输。当IP层将数据交给链路层时，MAC帧不会区分该数据是IP分片后的片段还是完整数据，它只遵循MTU限制：若数据超过MTU大小则无法发送。接收数据时，链路层只需移除MAC帧头部后将其上交IP层，重组工作完全由IP层负责。

由此可见，IP层独立承担了数据分片和重组的所有工作，上层传输层和下层链路层既不需要也不参与这些处理过程。

2、各层对分片的态度

层级	是否感知分片？	行为说明
传输层（TCP/UDP）	❌ 不感知	TCP 只知道"我发了一段数据"，不知道它被拆成多个 IP 分片；若任一分片丢失，整个 TCP 段需重传
网络层（IP）	✅ 全权负责	执行分片、添加分片字段、在目的端重组
链路层（MAC）	❌ 不感知	只按 MTU 发送帧，不关心内容是否为分片

这体现了 协议栈的分层抽象思想：每一层只关注自己的职责，隐藏实现细节。

3、重要说明

数据分片并非网络通信的常态，多数情况下数据无需分片。分片可能带来额外风险，如增加数据包丢失的可能性。

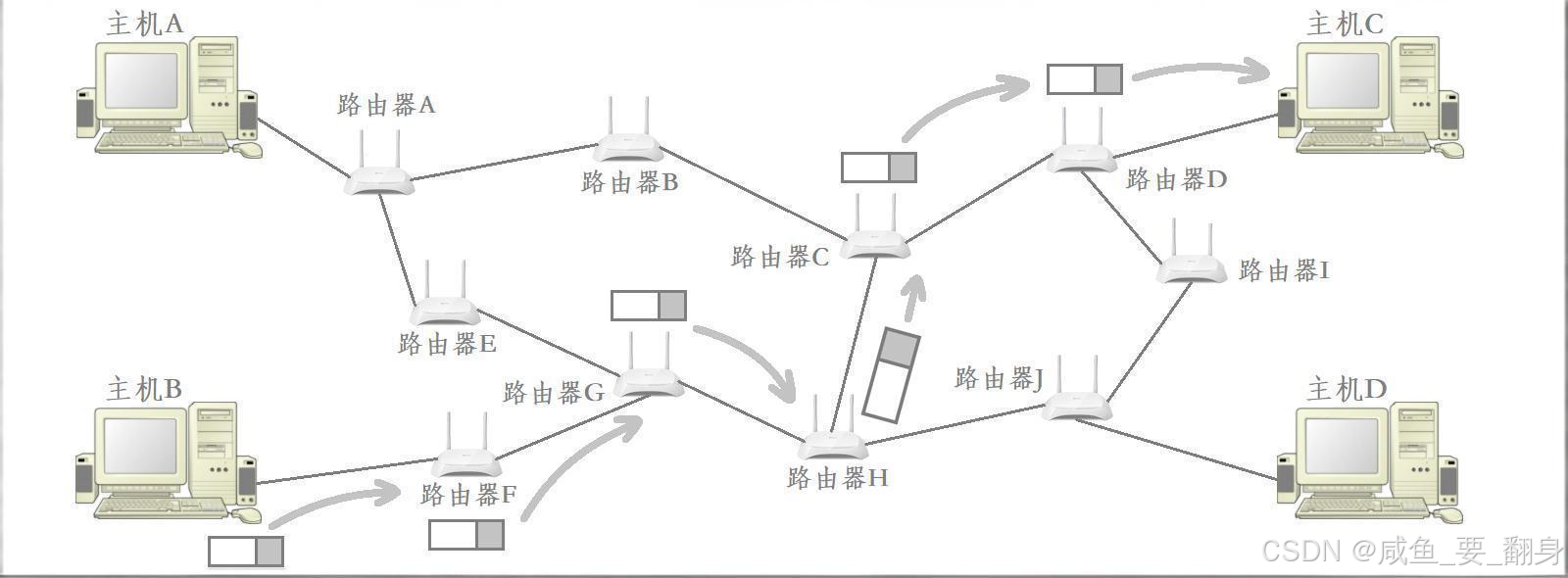

分片和重组过程都发生在IP层。不仅源主机可能进行分片，传输路径中的路由器也可能执行分片操作，这是因为不同网络的MTU（最大传输单元）存在差异。当数据经过MTU较小的网络时，路由器会对IP数据报进行再次分片。
数据重组仅在目的主机的IP层完成。
每个IP分片都会添加独立的IP报头，而传输层报头仅存在于第一个分片中。因此，网络中传输的部分数据包可能不包含传输层报头信息。

三、IP 分片的关键重点字段（回顾与深化）

IPv4 报头中用于分片控制的三个核心字段：

字段	长度	作用
16 位标识（Identification）	16 bit	同一原始报文的所有分片具有相同 ID，用于重组时聚合
3 位标志（Flags）	3 bit	Bit 0：保留（必须为 0） Bit 1：DF（Don't Fragment） ------ 禁止分片 Bit 2：MF（More Fragments） ------ 非最后一片置 1
13 位片偏移（Fragment Offset）	13 bit	当前分片数据在原始 IP 数据部分中的起始位置，单位为 8 字节

片偏移计算公式：实际偏移字节 = 片偏移值 × 8

因此，除最后一片外，所有分片的数据长度必须是 8 的整数倍，否则无法对齐。

四、分片过程（以 4500 字节数据为例）

假设：

IP层的原始数据 = 4500 字节（纯 payload （有效载荷），不含 IP 头）
IP 头 = 20 字节（无选项）
MTU = 1500 字节 → 每个MAC帧最多承载 1480 字节 IP 数据（1500 - 20）

假设IP层需要发送4500字节的数据，但由于数据长度超过了MAC帧的MTU限制，IP层必须先将数据分片，再将各个分片交给MAC帧进行传输。在不包含选项字段的情况下，IP报头固定为20字节。假设IP层添加的就是20字节的标准报头，那么原始数据将被分割为四个分片报文，具体分片情况如下：

分片报文	总字节数	IP报头字节数	数据字节数
1	1500	20	1480
2	1500	20	1480
3	1500	20	1480
4	80	20	60

需要注意的是，每个数据分片都需要封装对应的IP报头，因此4500字节的数据至少需要拆分成四个分片报文进行传输。当分片报文到达接收方的IP层时，需要进行重组。为此，IP层在分片时会记录相关信息，这些信息就存储在IP报头的三个关键字段中：16位标识符、3位标志位和13位片偏移量。

16位标识符：用于唯一标识主机发送的报文。如果数据被分片，所有分片报文都共享相同的标识符。

3位标志位：

第1位保留，目前未定义具体用途
第2位表示"禁止分片"标志。当该位设为1时，若报文长度超过MTU，IP模块将直接丢弃该报文
第3位表示"更多分片"标志。未分片的报文设为0；
分片报文中，除最后一个分片设为0外，其余分片均设为1

13位片偏移量：表示当前分片在原始数据中的位置偏移，实际偏移字节数为该值乘以8。因此除最后一个分片外，其他分片的长度必须是8的整数倍，以确保数据连续性。

分片方案

在上述四个分片报文的例子中，假设它们的16位标识符均为123，则各报文对应的字段值如下：

分片编号	总长度（字节）	IP 头（20B）	数据部分	片偏移（字节）	片偏移字段值	MF 标志
1	1500	20	1480	0	0	1
2	1500	20	1480	1480	1480 ÷ 8 = 185	1
3	1500	20	1480	2960	2960 ÷ 8 = 370	1

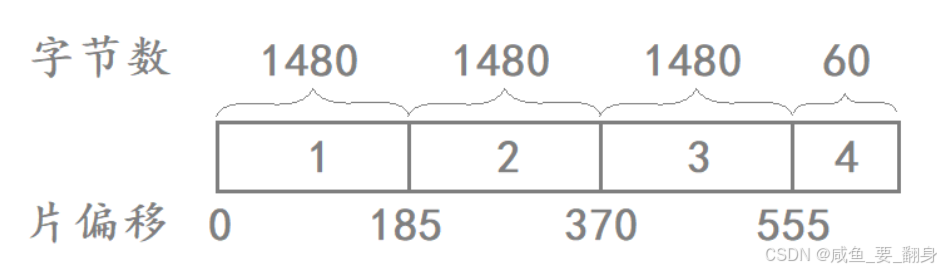

4	80	20	60	4440	4440 ÷ 8 = 555	0

注意：13位片偏移字段记录的是当前分片在原数据中的起始位置偏移量除以8的结果。例如，当某个分片在原始数据中的起始偏移为1480字节时，其对应的13位片偏移值应为1480 ÷ 8 = 185。

验证： 1480×3 + 60 = 4500，总数据完整。所有分片共享相同的： 源 IP、目的 IP、协议号（如 TCP=6）、16 位标识（如 123）

注意：只有第一个分片包含完整的传输层头部（如 TCP 头），后续分片仅包含 IP 头 + 应用数据。因此，中间设备（如防火墙）若需检查端口号，必须能处理分片重组，否则可能漏检。

五、重组过程

MAC帧传递给IP层的数据可能来自全球各地，这些数据既可能是分片传输的，也可能是完整发送的。因此IP层需要具备区分不同数据来源的能力。IP报头包含两个关键字段用于数据区分：

32位源IP地址：用于标识发送主机的唯一地址，可区分不同来源的数据
16位标识字段：
- 未分片数据各自拥有唯一标识
- 同一数据的分片报文共享相同标识通过这两个字段，IP层能够将相关分片数据聚合，为后续重组做好准备。

分片报文重组依据以下特征：

首分片的片偏移值必为0
末分片的"更多分片"标志必为0
当前分片的片偏移值加上(数据长度÷8)等于下一分片的偏移值

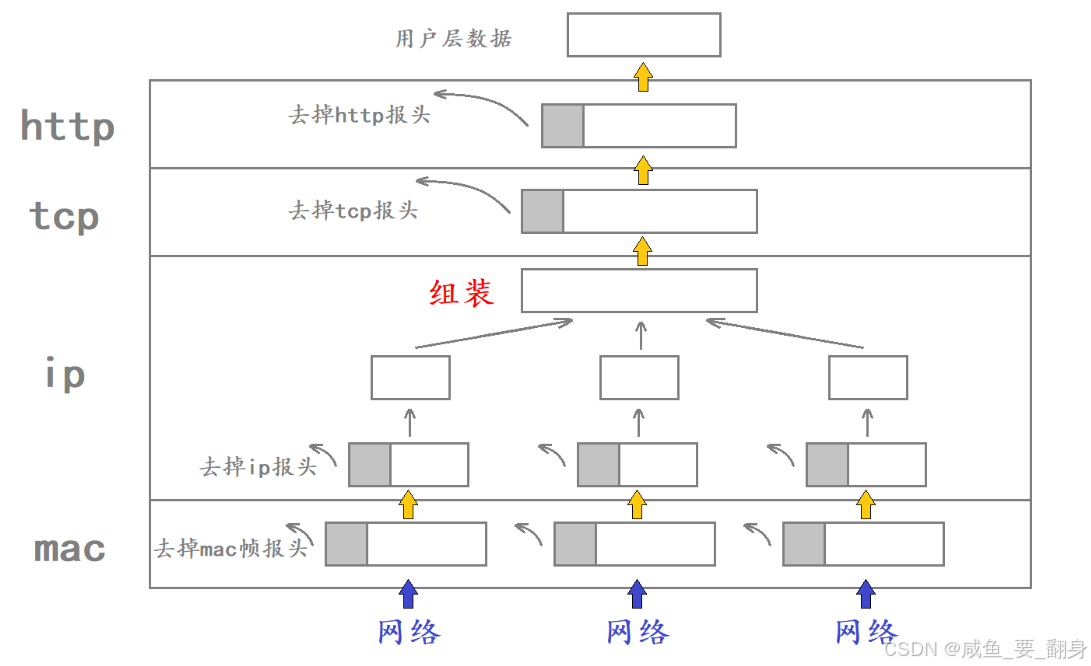

重组流程：从片偏移为0的首分片开始，通过计算当前分片的总长度字段确定下一分片的预期偏移值，依次拼接各分片。当遇到"更多分片"标志为0的分片时，表明重组完成。目的主机 IP 层收到分片后，按以下步骤重组：

步骤 1：识别分片组

通过 (源 IP, 目的 IP, 协议, 标识) 四元组唯一确定一个分片组。
若某分片的 片偏移 = 0 且 MF = 0 → 判定为未分片的独立报文。
否则 → 视为分片，加入对应分片组。

步骤 2：缓存与排序

将所有属于同一标识的分片缓存在内存中；
按 片偏移 排序，检查是否连续、无重叠。

步骤 3：完整性验证

必须同时满足：

存在 片偏移 = 0 的分片（首片）；
存在 MF = 0 的分片（末片）；
所有中间偏移连续，无缺口。

步骤 4：拼接与交付

将数据部分按偏移拼接成原始 payload（有效载荷）；
重建完整 IP 报文（含原始 IP 头）；
交付给上层协议（如 TCP）。

超时机制：若在规定时间内（通常 30～60 秒）未收齐所有分片，IP 层会丢弃已缓存的分片，避免内存泄漏。

六、分片带来的问题与风险

特定机制判断分片报文完整性

在网络传输过程中，分片报文可能出现丢包情况，但接收端能够通过特定机制判断是否收到完整的分片报文。以16位标识值为x的报文组为例：

若首个分片报文丢失，接收端将无法找到同时满足以下两个条件的报文： 16位标识为x、 13位片偏移为0
若最后一个分片报文丢失，接收端将无法找到同时满足以下条件的报文： 16位标识为x、 "更多分片"标志位为0
若中间分片报文丢失，接收端在组装时会发现缺少对应特定片偏移值的分片报文。

关于报文识别的重要说明：

未分片报文和最后一个分片报文的"更多分片"标志位均为0
但接收端不会将单独收到的最后一个分片报文误判为未分片报文，因为：
- 未分片报文的片偏移必须为0
- 最后一个分片报文的片偏移不为0

因此，仅当同时满足以下两个条件时，报文才会被识别为未分片报文： 13位片偏移为0、"更多分片"标志位为0；否则，该报文将被视为分片报文。

传输层虽然不直接处理IP层的分片问题，但分片确实会影响传输层的性能。

当数据在传输过程中未被分片时，接收端只要收到该报文，即可确认数据被可靠接收。
而经过分片的数据，必须等到所有分片报文都被接收并成功重组后，才能视为完整接收。
若其中任一报文丢失，接收端将丢弃所有已收到的分片，导致传输层因未收到应答而触发超时重传。
假设网络丢包率为万分之一，当数据被分成100个分片传输时，整体丢包概率将升至约1%（1-(0.9999)^100≈0.01）。
由于任一分片丢失即等同于整个报文丢失，分片会显著增加传输层的重传概率。

关键点在于：传输层无法感知底层IP的分片操作。当出现分片丢失时，传输层只能对整个原始数据进行重传。因此，在数据传输时应尽量避免分片操作。

所以尽管分片机制解决了 MTU 异构问题，但它引入了显著弊端：

1、丢包敏感性剧增

假设单个分片丢包率 = p
若报文被分为 n 个分片，则整体成功接收概率 = (1 - p)^n
例： p = 0.0001 ， n = 100 → 成功率 ≈ 99%，丢包率升至约 1%

结论：分片越多，传输可靠性越低

2、性能开销大

每个分片需独立封装 IP 头（20 字节开销）；
目的端需缓存、排序、校验、拼接，消耗 CPU 与内存；
路由器分片进一步增加转发延迟。

3、安全与过滤困难

防火墙/NAT 设备若无法重组分片，可能：

误放行恶意载荷（隐藏在非首片中）；
误阻断合法流量（因无法识别端口）。

4、TCP 重传效率低下

TCP 不知道底层分片；
若任一分片丢失 → 整个 TCP 段超时重传 → 带宽浪费严重

**极端情况：**一个 1MB 文件被分成 700+ 分片，只要丢 1 片，就要重传全部！

七、如何避免分片？------ MSS 机制

数据分片的主要原因在于传输层一次性交付给网络层的数据量过大，导致IP层无法直接将数据传递给MAC帧。如果传输层能合理控制每次交付的数据量，IP层就无需进行数据分片。

作为传输控制协议，TCP需要限制每次向下交付的数据量不超过特定阈值，这个阈值称为MSS（最大报文段长度）。在建立TCP连接时，通信双方不仅要协商窗口大小等参数，还会确定后续通信中每个报文段能承载的最大数据量MSS。

为从根本上减少分片，传输层应主动适配网络 MTU。

1、TCP 的解决方案：MSS（Maximum Segment Size）

MSS ：TCP 报文段中应用数据的最大长度（不含 TCP 头和 IP 头）。
在 TCP 三次握手阶段，双方通过 SYN 报文中的 MSS 选项协商（注意是协商！！！） ：MSS = min(本地 MTU - IP头 - TCP头, 对端声明的 MSS)
也就是说，由于MAC帧的有效载荷上限为MTU，而TCP报文的有效载荷上限为MSS，在TCP和IP报头各占20字节的常规情况下，MSS的计算公式为：MSS = MTU - 40。考虑到标准以太网的MTU通常为1500字节，因此MSS默认值为1460字节。
如下，标准以太网下：
- MTU = 1500
- IP 头 = 20，TCP 头 = 20
- MSS = 1500 - 20 - 20 = 1460 字节

效果： TCP 每次发送 ≤1460 字节数据 → IP 报文总长 ≤1500 → 无需分片

为减少分片发生的概率，建议TCP将发送数据控制在1460字节以内。但需注意的是，由于不同网络的链路层MTU可能存在差异，当数据途经MTU较小的网络时，仍可能在路由器中被分片。

2、路径 MTU 发现（PMTUD, Path MTU Discovery）

更高级的避免分片机制（RFC 1191）：

发送方设置 DF=1（禁止分片）；
若路径中某链路 MTU 更小，路由器丢弃报文并返回 ICMP "Fragmentation Needed" 错误；
发送方据此动态降低 MSS，适配最小 MTU 路径。

问题： 许多防火墙会过滤 ICMP，导致 PMTUD 失败（"黑洞连接"），此时仍需依赖默认 MSS=1460。

八、总结：分片的设计哲学与现代实践

项目	说明
必要性	解决异构网络 MTU 差异，保证基本连通性
代价	可靠性下降、性能损耗、安全风险
最佳实践	尽量避免分片TCP 使用 MSS=1460启用 PMTUD（但需确保 ICMP 通畅）应用层可主动分块（如 HTTP 分块传输）
IPv6 改进	禁止中间路由器分片！仅允许源端分片，且强烈建议使用 PMTUD 避免分片

现代趋势 ：随着以太网普及（MTU=1500 成为主流）和 TCP MSS 协商机制成熟，分片已成为异常路径下的兜底机制，而非常规操作 。通过理解分片与重组机制，我们不仅能掌握 IP 协议的鲁棒性设计，更能深刻体会到网络协议栈中"端到端原则"与"分层抽象"的精妙平衡。
