核心功能概述
法线解包节点（Normal Unpack Node）是Unity URP渲染管线中处理法线贴图数据的核心组件，其主要功能是对压缩存储的法线向量进行解压缩转换。该节点通过特定算法将纹理采样结果中的压缩法线数据还原为符合渲染管线要求的3D向量，有效解决直接采样法线贴图时可能出现的格式兼容性问题。
技术价值
- 格式兼容性：自动处理RG（红绿通道）或RGB（全通道）存储的法线贴图格式
- 空间转换：支持切线空间（Tangent Space）和对象空间（Object Space）两种输出模式
- 错误补救：在法线贴图类型设置错误时提供数据恢复方案
端口与参数详解
端口配置

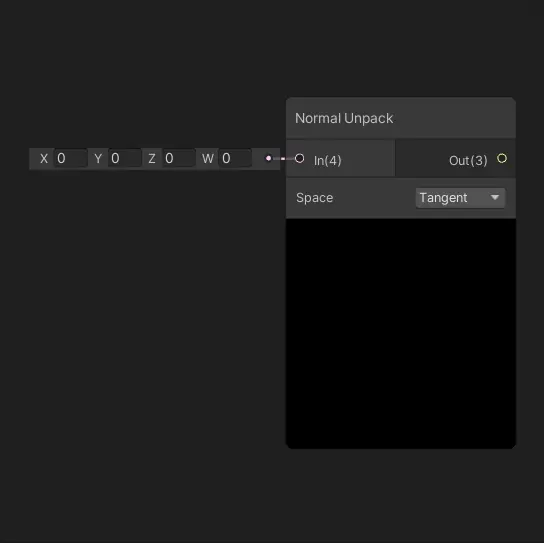

法线解包节点包含两个核心端口：
- 输入端口（In）：接收采样后的纹理数据（Vector4类型），包含RGBA四个通道值
- 输出端口（Out）：输出转换后的法线向量（Vector3类型），包含XYZ三个分量
控制参数
该节点提供两个关键控制参数：
- Space（空间模式） ：决定输出法线的坐标空间
- Tangent（切线空间）：适用于标准法线贴图，使用UnpackNormalmapRGorAG函数处理RG通道数据
- Object（对象空间）：适用于对象空间法线贴图，使用UnpackNormalmapRGB函数处理RGB通道数据
技术实现原理
法线数据存储机制
法线贴图通常采用压缩存储方式以节省纹理内存：
- RG存储：仅使用红色和绿色通道存储法线的XY分量，Z分量通过公式计算得出
- RGB存储：使用全通道存储法线向量，适用于对象空间法线贴图
空间转换逻辑
节点根据Space参数执行不同的空间转换：
- 切线空间模式 ：将压缩的RG数据转换为切线空间下的法线向量，其Z分量通过公式计算：
Z = sqrt(1 - X² - Y²) - 对象空间模式：直接处理RGB通道数据，通过UnpackNormalmapRGB函数将压缩的RGB值转换为对象空间法线向量
典型应用场景
法线贴图类型错误补救
当误将法线贴图设为Default类型时，该节点可通过手动解压恢复法线数据：
- 使用Sample Texture 2D节点采样法线贴图
- 将采样结果连接至Normal Unpack节点的输入端口
- 根据贴图类型选择Tangent或Object空间模式
多通道纹理复用
在需要同时使用法线贴图和其他纹理的场景中：
- 通过Channel Split节点分离法线贴图的RG通道
- 将分离后的通道连接至Normal Unpack节点
- 与主纹理进行混合处理
跨平台兼容处理
针对不同平台的法线贴图差异：
- 对移动端平台使用RG存储模式
- 对PC端平台使用RGB存储模式
- 通过条件判断节点选择对应的解压方式
最佳实践建议
- 优先使用内置采样：在大多数情况下，直接使用Sample Texture 2D节点并设置Type为Normal更为高效
- 空间模式选择：切线空间模式适用于标准法线贴图，对象空间模式适用于预计算的对象空间法线
- 性能优化：避免在片段着色器中多次使用该节点，可考虑在顶点着色器中预计算部分结果
- 调试技巧：通过将输出法线连接至Color节点，可视化法线方向以验证解压效果
代码生成示例
切线空间模式
void Unity_NormalUnpack_float(float4 In, out float3 Out) { Out = UnpackNormalmapRGorAG(In); }
该函数将RG通道数据转换为切线空间法线向量，Z分量通过计算得出。
对象空间模式
void Unity_NormalUnpackRGB_float(float4 In, out float3 Out) { Out = UnpackNormalmapRGB(In); }
该函数直接处理RGB通道数据，将其转换为对象空间法线向量。
常见问题解决方案
法线贴图显示异常
- 检查贴图类型：确保纹理导入设置中正确标记为Normal Map
- 验证空间模式：根据贴图类型选择正确的Space参数
- 检查通道顺序：确认贴图的RGB通道顺序与预期一致
性能问题
- 减少节点使用：在可能的情况下，使用内置采样代替手动解压
- 优化计算：避免在片段着色器中重复计算相同数据
- 使用LOD：对远距离物体使用简化法线贴图
高级应用技巧
自定义纹理采样流程
通过组合使用Normal Unpack节点和其他节点，可以实现更复杂的法线处理：
- 使用Sample Texture 2D节点采样法线贴图
- 通过Normal Unpack节点解压法线向量
- 使用Normal Blend节点混合多个法线贴图
- 最终将处理后的法线应用于光照计算
动态法线生成
结合Height Map和Normal From Height节点，可以实时生成法线贴图：
- 使用Sample Texture 2D节点采样高度图
- 通过Normal From Height节点生成法线贴图
- 使用Normal Unpack节点处理生成的法线
- 将结果应用于表面光照计算
