电源工程师必看：MPSmart 仿真工具真实上手体验
先说结论：MPSmart 适合谁？
如果你做 AC/DC、反激、离线电源，且希望在打样前把"启动、瞬态、应力、稳定性"这些高风险点先过一遍，MPSmart 的"工程化工作流 + 原厂模型"会让你更快跑出可判定的结果。
推荐人群：
-
电源应用/硬件工程师：方案阶段需要快速验证启动、瞬态、环路稳定性
-
AC/DC、反激、适配器、工业电源团队：希望把关键风险前置、减少改板次数
-
需要快速对比器件/参数选型的工程师
-
教学/培训/实验室：适合演示"从电路到波形到指标"的完整闭环
1. 为什么电源设计越来越离不开"可落地的仿真"？
做开关电源（尤其 AC/DC 反激、离线电源），难点往往不在"电路能不能搭出来"，而在于：
-
启动是否可靠、是否过冲
-
负载跳变是否会振荡、恢复是否够快
-
MOSFET/二极管等器件应力有没有超边界
-
最后能不能稳定量产
很多坑（启动过冲、瞬态振荡、器件应力超限）往往到打样调试甚至改板后期 才暴露，周期和成本直接放大。
所以仿真的价值不是替代硬件，而是把关键验证动作前置：在动手打样前，用更低成本筛掉方向性问题、边界风险和环路隐患。
2. MPSmart 是什么？为什么它更像"电源工程工作台"
MPSmart 是基于 SIMetrix/SIMPLIS 引擎、由 MPS 原厂封装的电源仿真工作台。它不是单纯给你一个"画原理图+跑仿真"的通用 SPICE，而是围绕电源工程师最常做的链路组织起来：
原理图搭建 → 调用原厂模型 → 启动/瞬态/稳态仿真 → 稳定性与应力判断
这点很关键：它的目标是让你更快得到"可判定"的工程结论，而不是在工具里搭一堆复杂的测试结构。
3. 体验下来，它最打动我的 5 个点
3.1 更适配开关电源的仿真方式（效率）
依托 SIMPLIS，在高频开关、非线性强的场景下，更容易快速获得稳定、可判定结果，迭代效率更高。
3.2 原厂模型 + 示例工程：上手成本低
内置原厂模型与典型应用工程，减少模型导入/适配时间。对新手来说，直接从"能跑的案例"开始改参数，是最省时间的方式。
3.3 常用验证入口清晰（电源工程师友好）
常见验证项一眼可见，基本覆盖日常关键风险点：
-
启动：输出建立是否平滑、是否过冲
-
稳态：纹波、开关节点、关键器件应力
-
负载瞬态：压降/过冲与恢复时间
-
频域/稳定性：带宽与相位裕度
3.4 稳定性评估更"工具化"
传统环路评估通常要自己搭注入与测试结构，步骤繁琐。MPSmart 尽量把动作工具化，让你把精力放在参数取舍与裕度判断上。
3.5 波形查看与探针机制更高效
通过探针和"只看关键节点"的方式，能明显减少"波形太多找不到重点"的时间，做启动、瞬态、应力分析更聚焦。

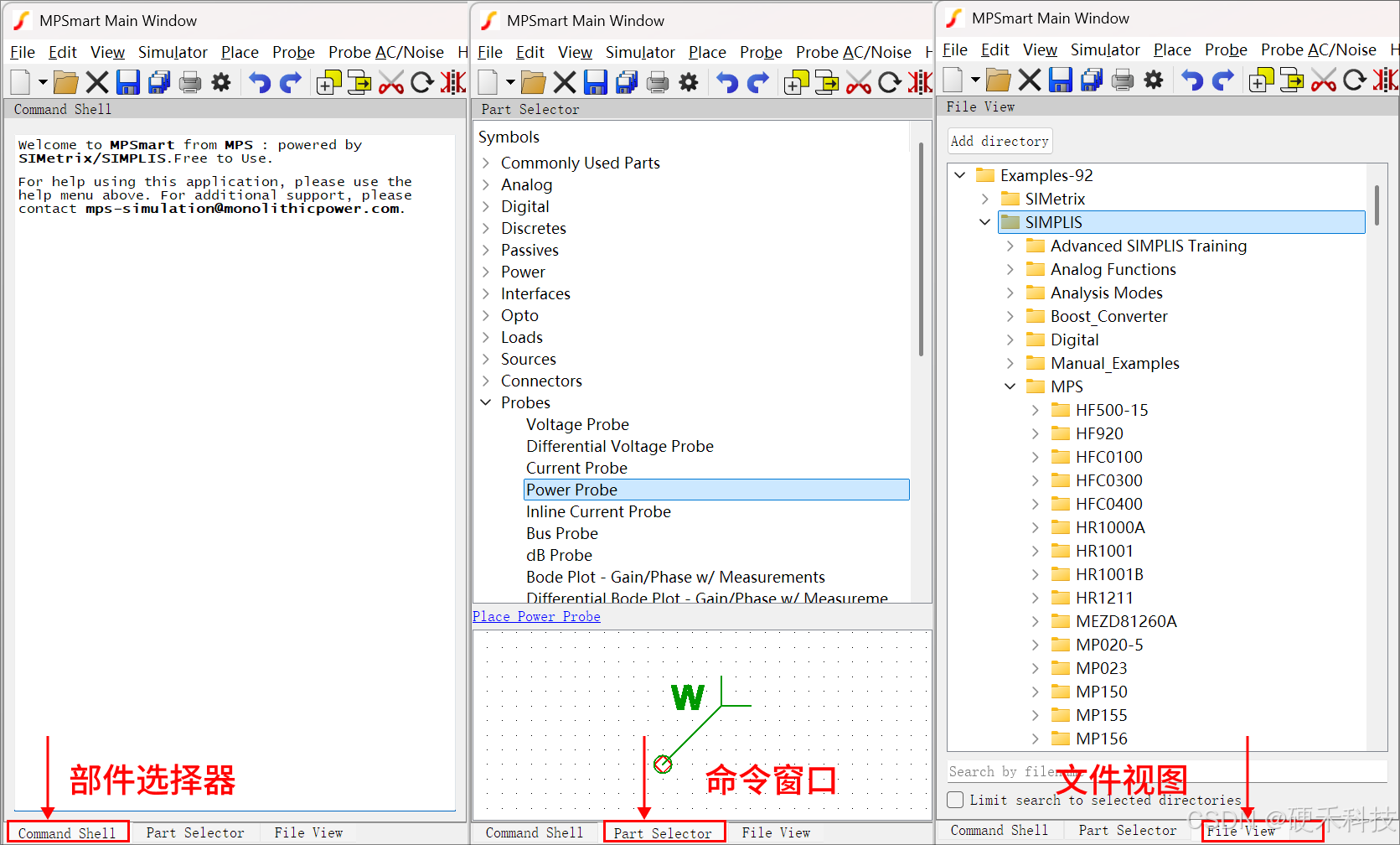

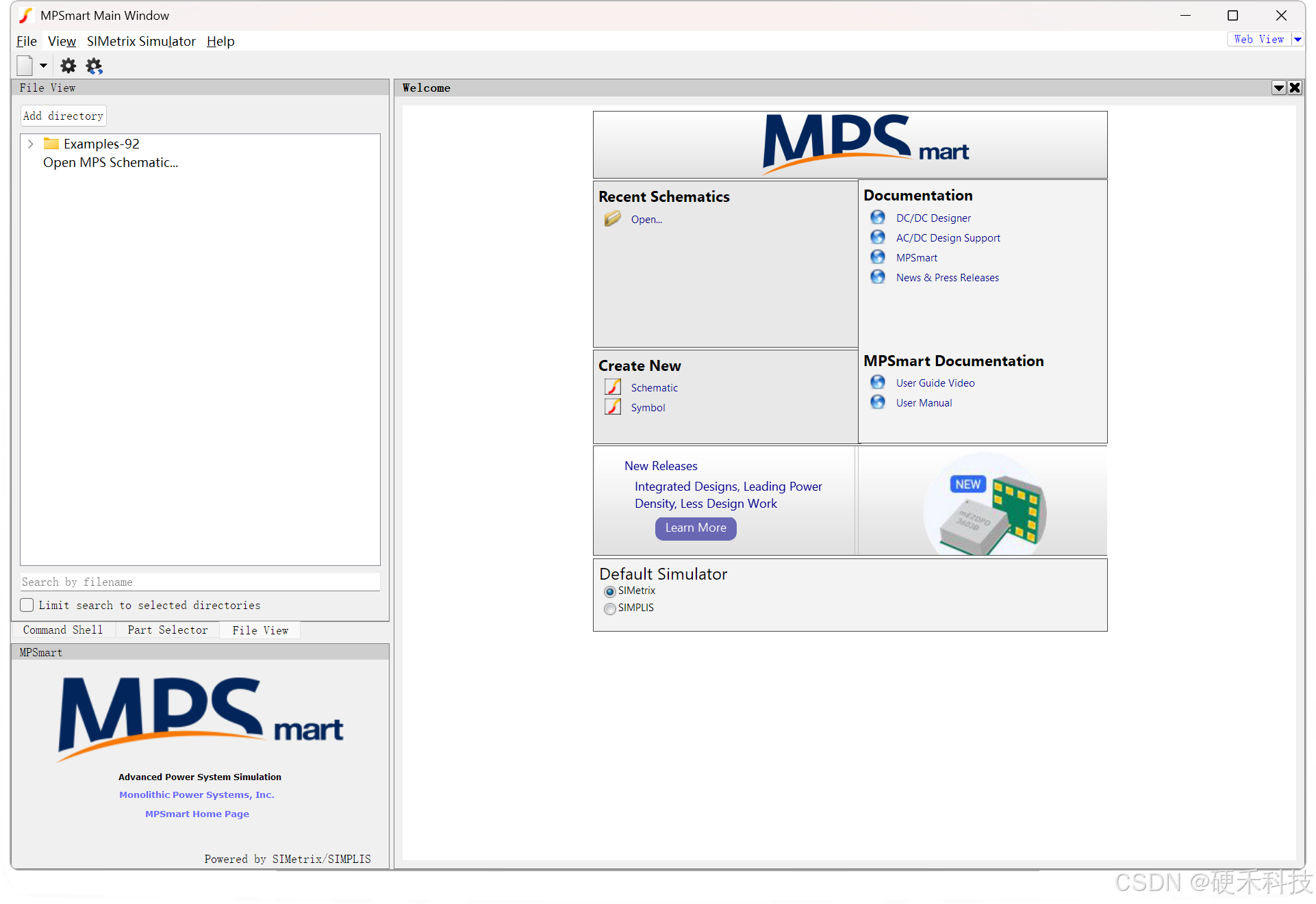

4. 界面怎么理解？（一分钟扫盲）
左侧：系统视图
-
部件选择器：放元件用
-
命令窗口：看执行状态/脚本输出
-
文件视图：管理工程和示例（Examples 里有默认示例与 MPS 模型；支持 Add Directory 添加常用目录）

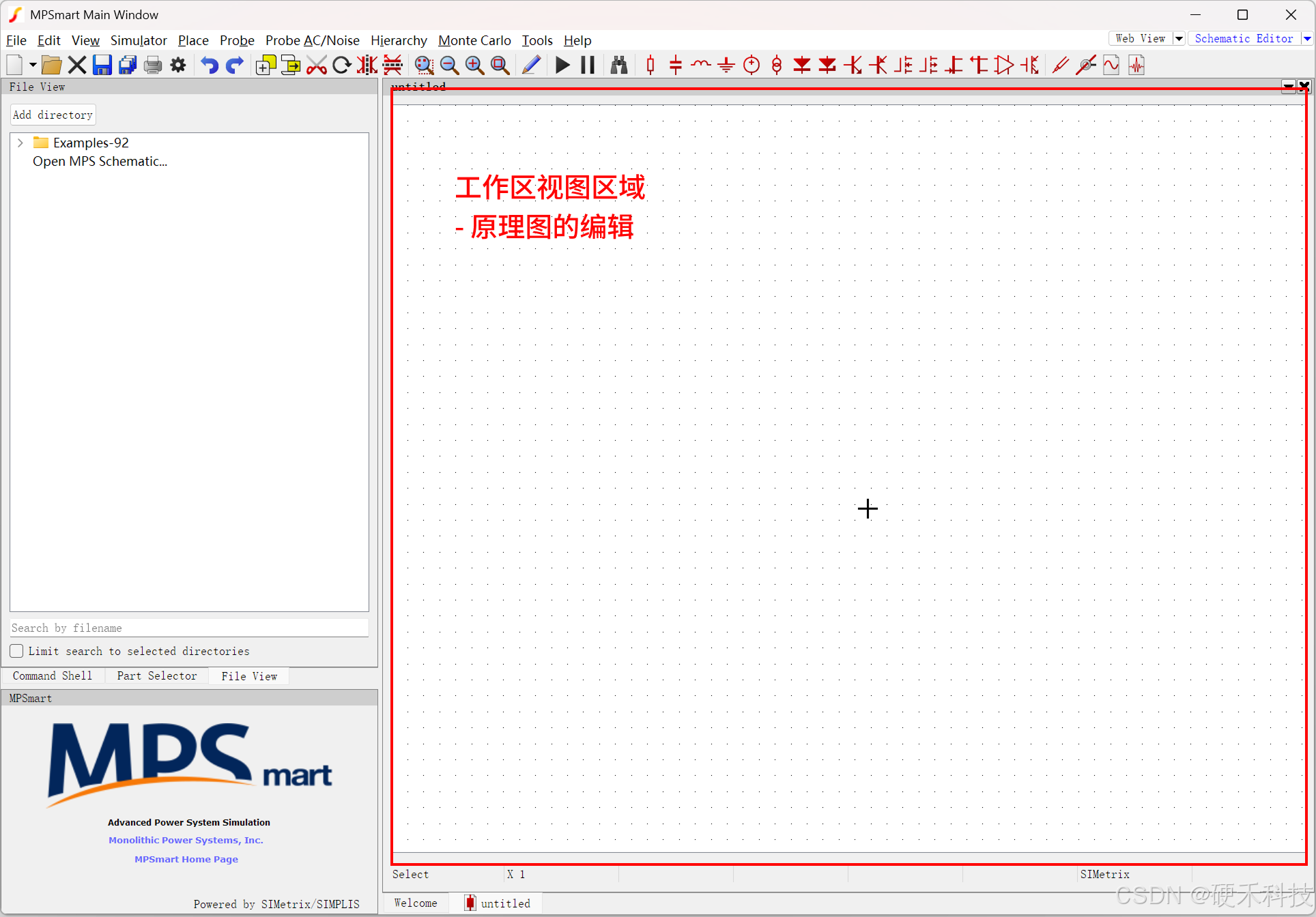

右侧：工作区视图
-
原理图编辑器：搭建与修改电路
-
波形查看器：查看仿真波形、对比不同运行、测关键参数（电压/频率/占空比等）
5. 两个典型案例：跑通一次"启动 + 应力 + 瞬态"闭环
下面这部分强烈建议你配合视频看：很多人卡在"如何从示例工程到自己参数修改"，视频更直观。
电源工程师必看：MPSmart 仿真工具真实上手体验

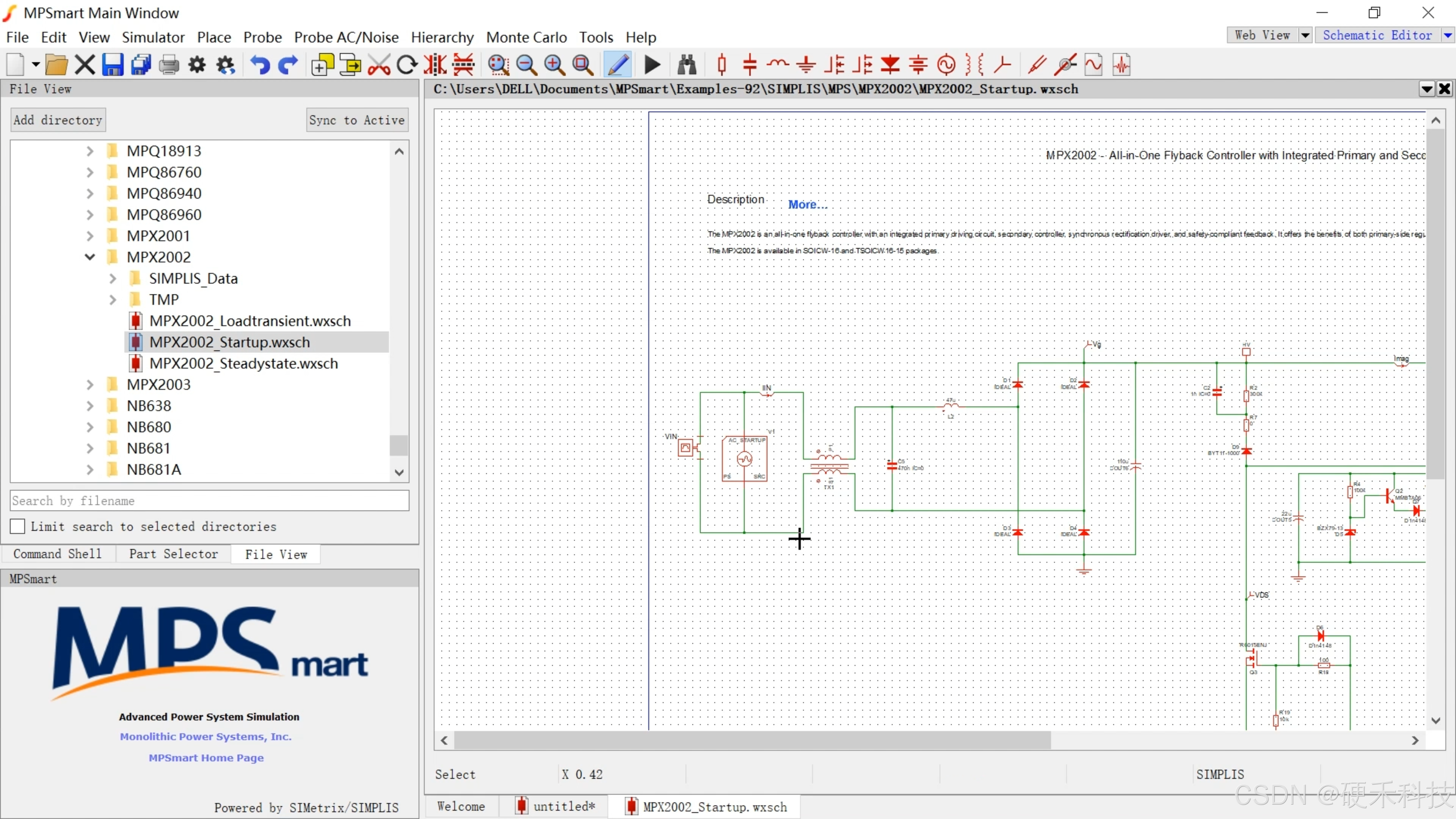

案例 1：MPX2002 反激电源（85~265VAC 输入，12VDC 输出）
目标：验证启动建立、稳态输出以及关键器件应力。
步骤（可复现版）：
- 在元件库中找到 MPX2002，导入到原理图
-
添加：整流桥、滤波电容、变压器模型、输出整流二极管与电容
-

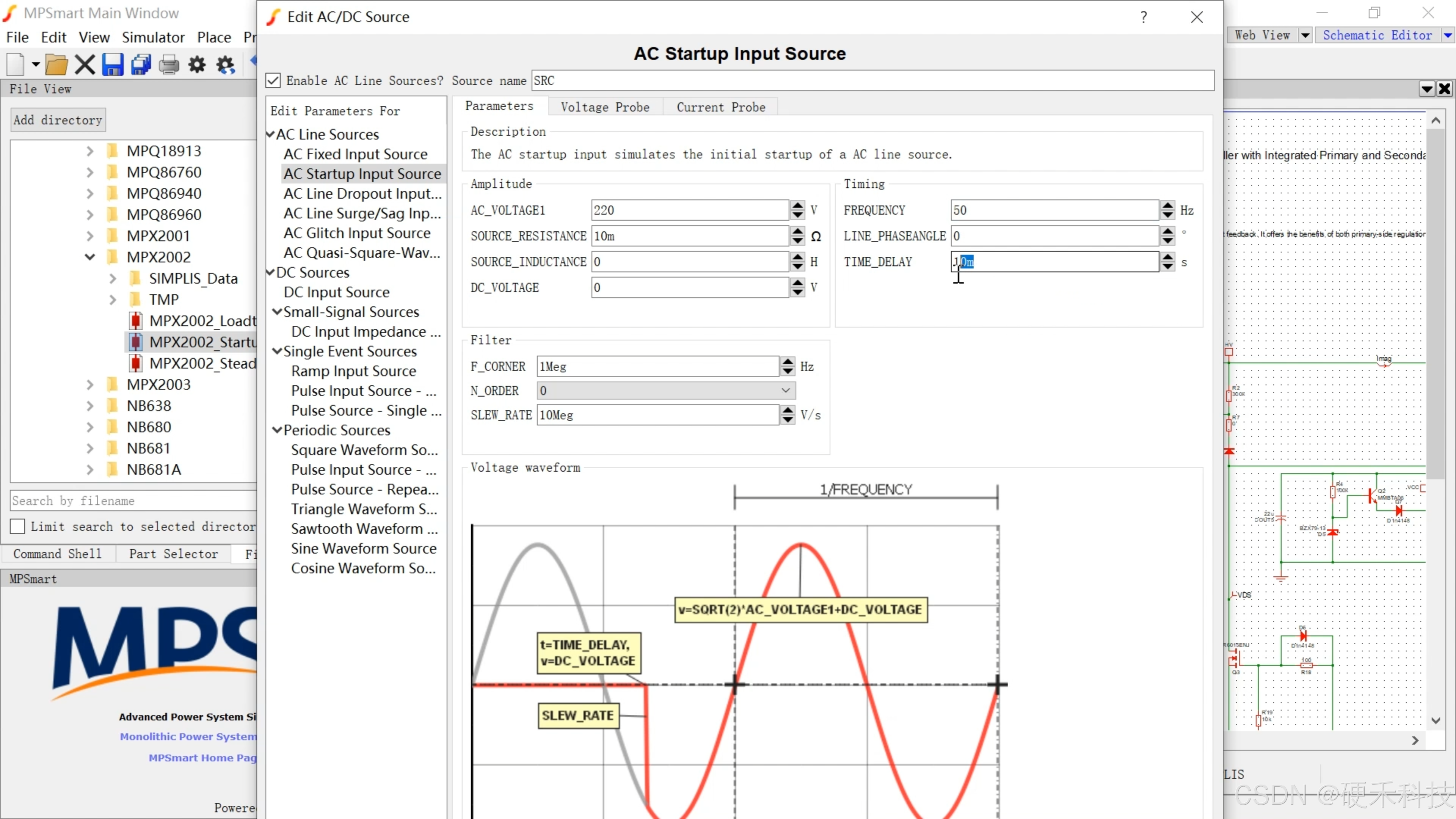

输入端：设置 220VAC，配置整流与滤波网络
- 输出端：设置 12V 负载（电阻或恒流负载模块）
-
连接变压器初级/次级，确保反馈回路闭合
-

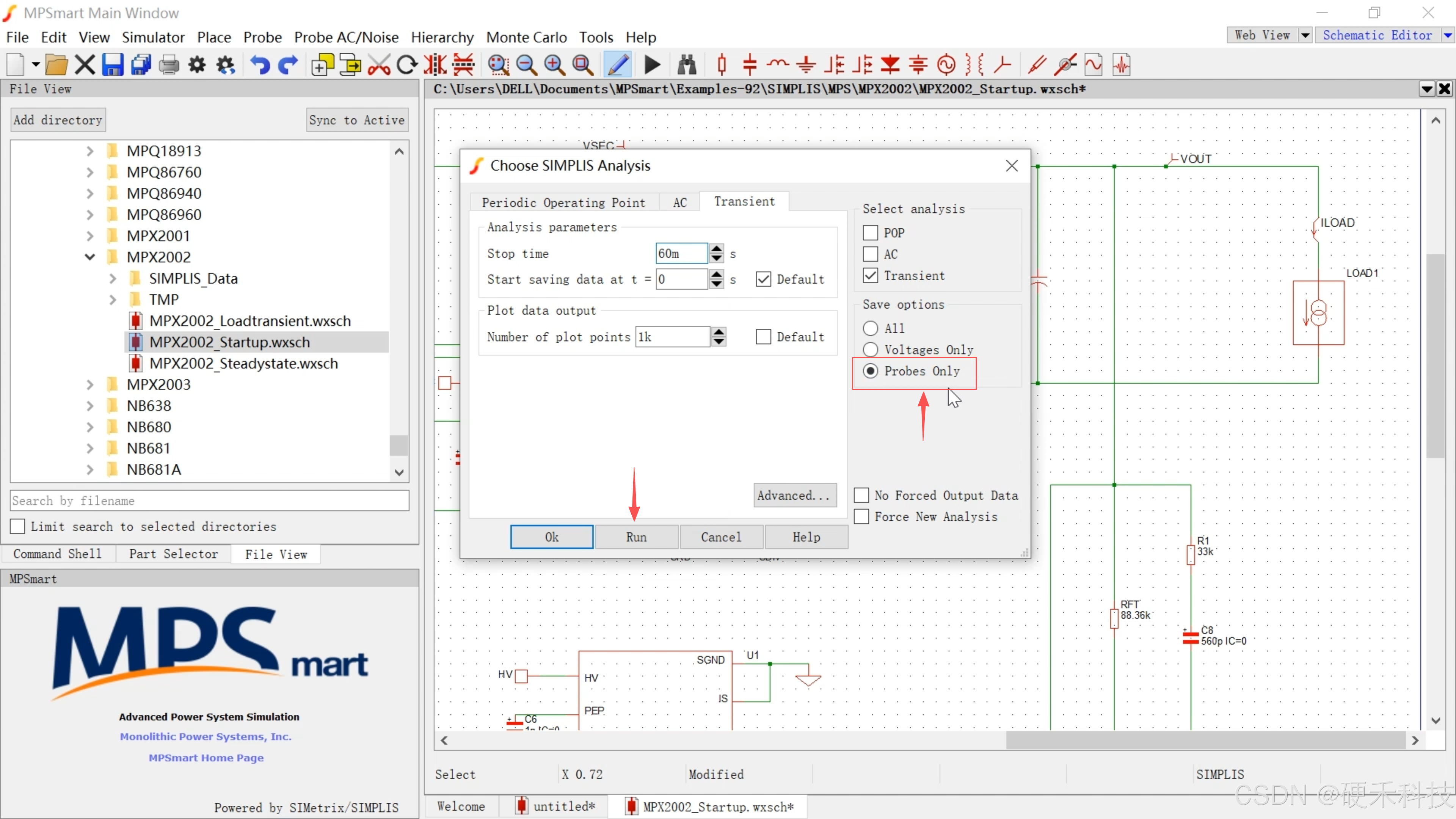

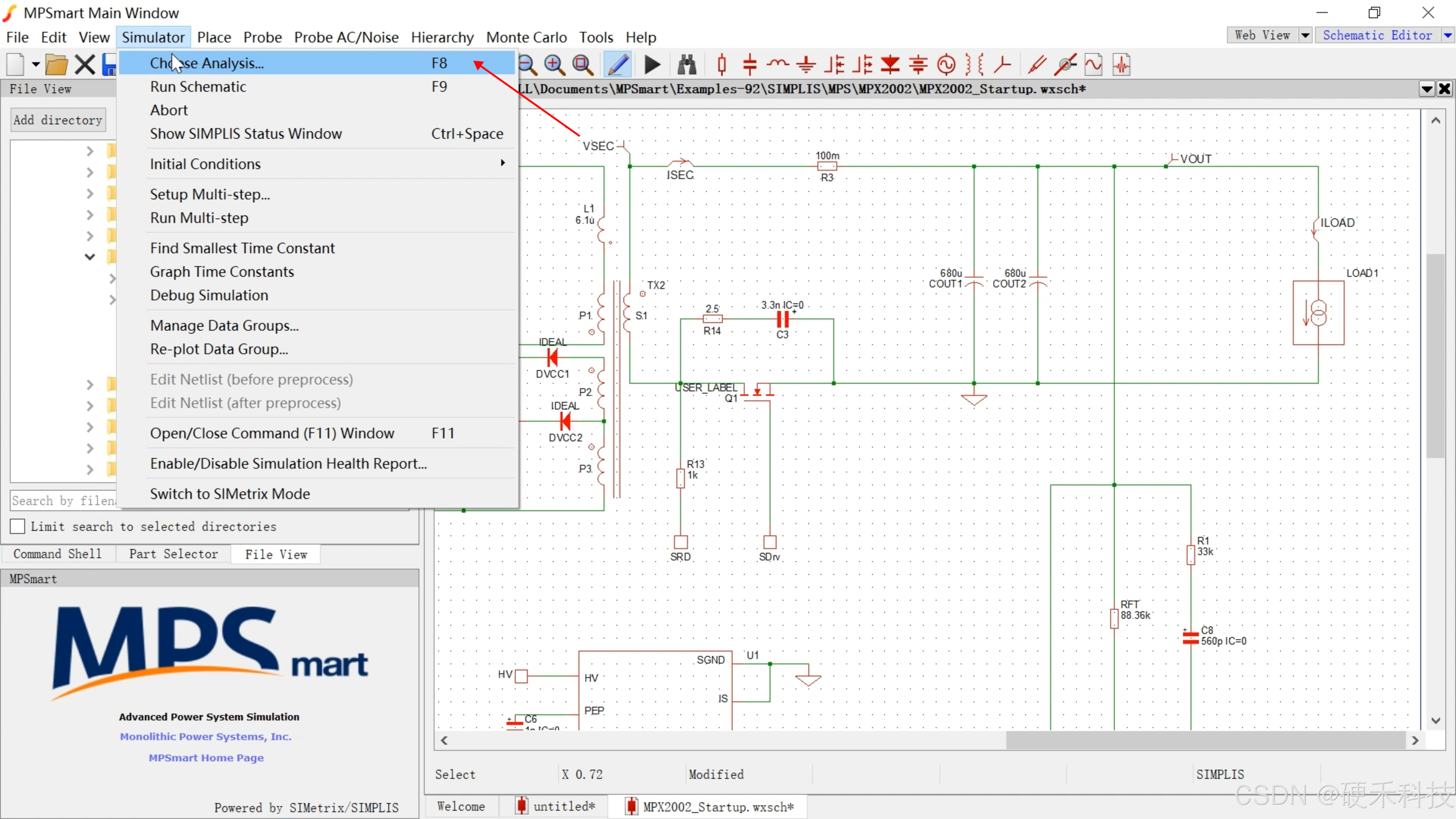

选择 SIMPLIS 引擎仿真，点击 Run
看什么波形？怎么判定？

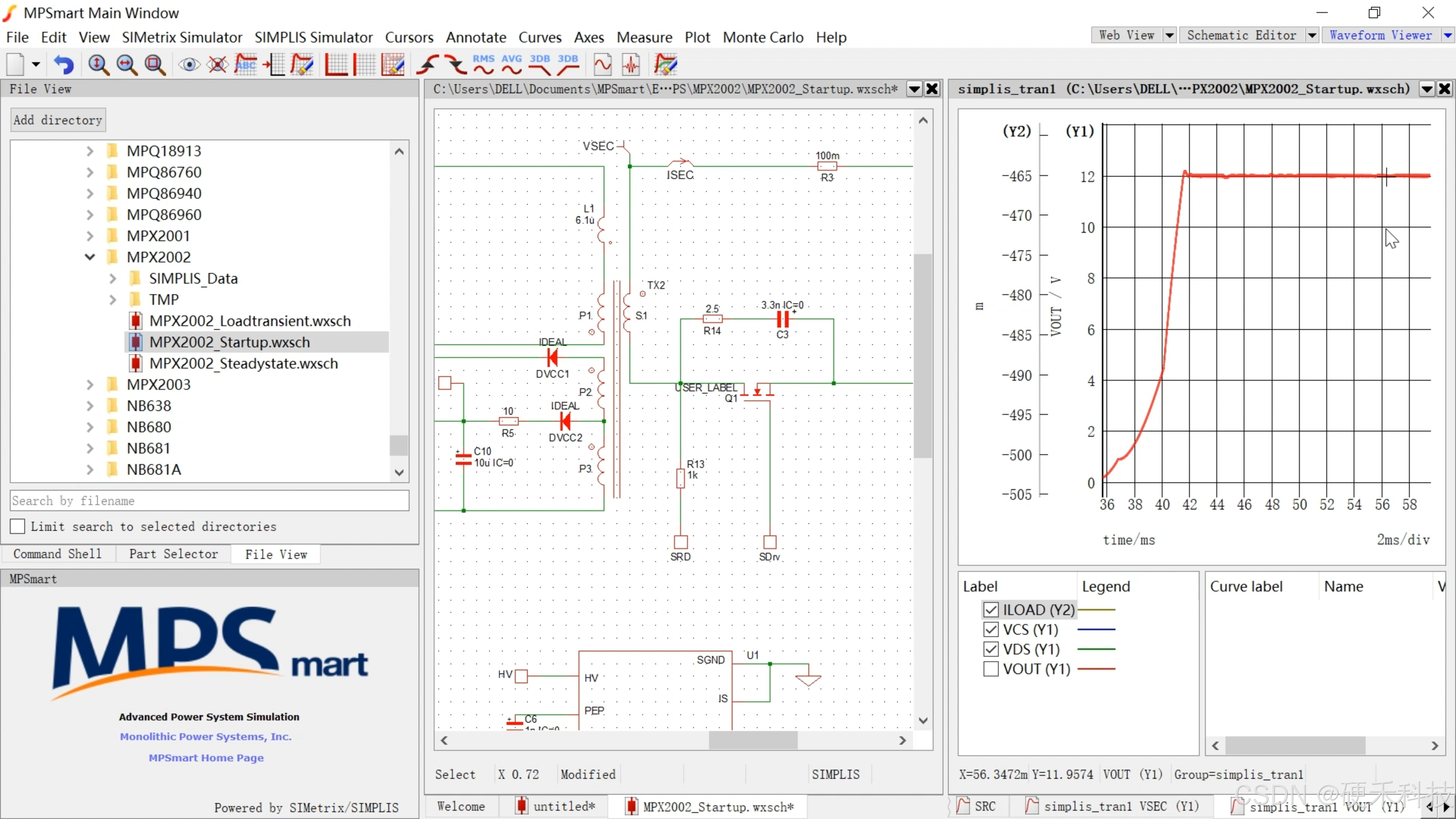

- 输出电压：启动瞬间上升后稳定在 12V 左右 → 反馈环路工作正常
-
变压器初级电流：观察启动阶段电流形态、是否异常
-
整流二极管电流：确认工作状态与应力趋势
-
MOSFET 漏源电压：用于分析漏感尖峰、开关损耗趋势，辅助器件选型与应力边界判断
（小技巧：鼠标左键框选可局部放大波形）

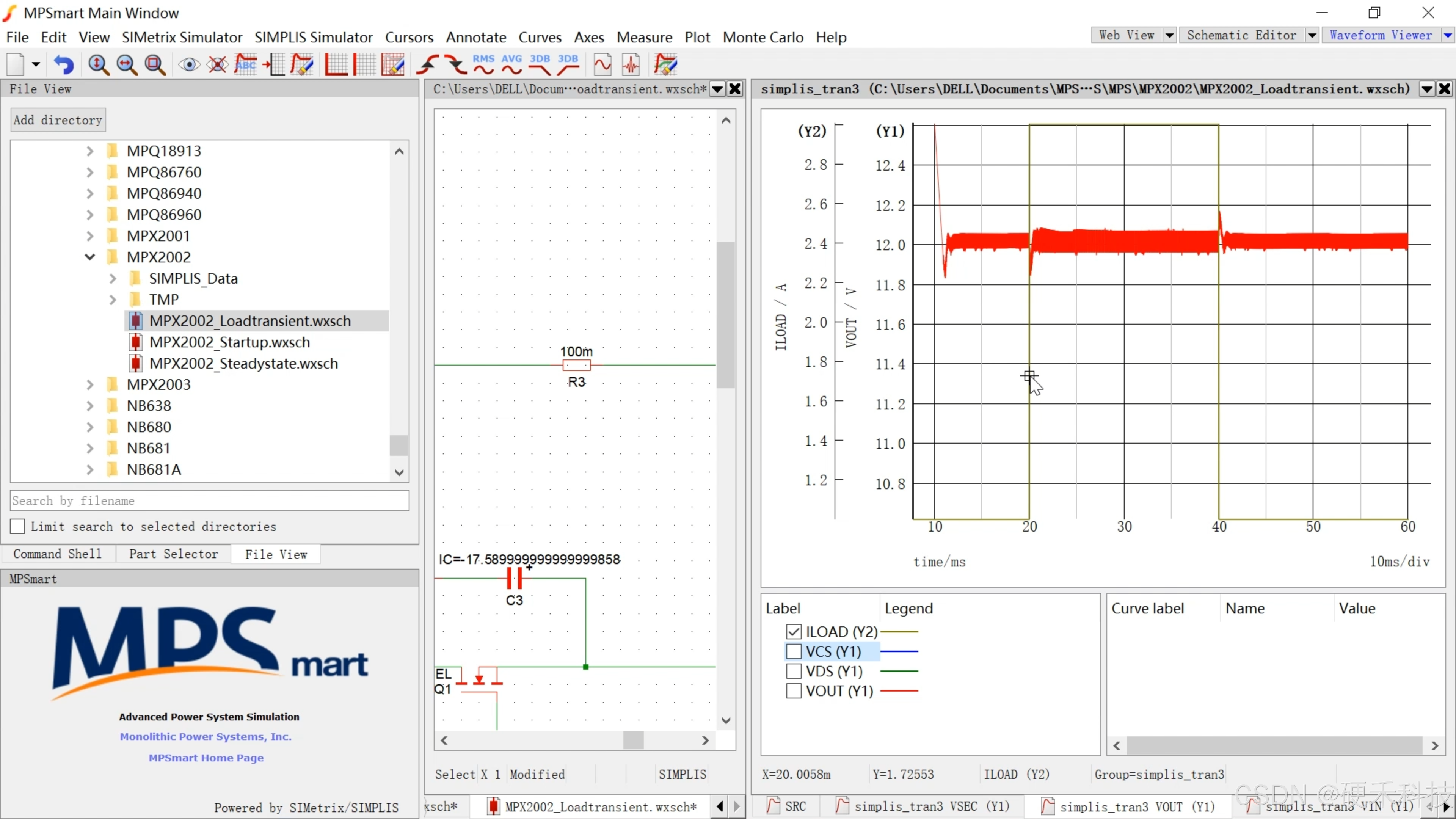

案例 2：负载瞬态（Load Transient）对输出影响
目标：负载跳变时输出是否稳定、恢复是否快。
步骤：
-
打开自带示例 MPX2002_Loadtransient
-

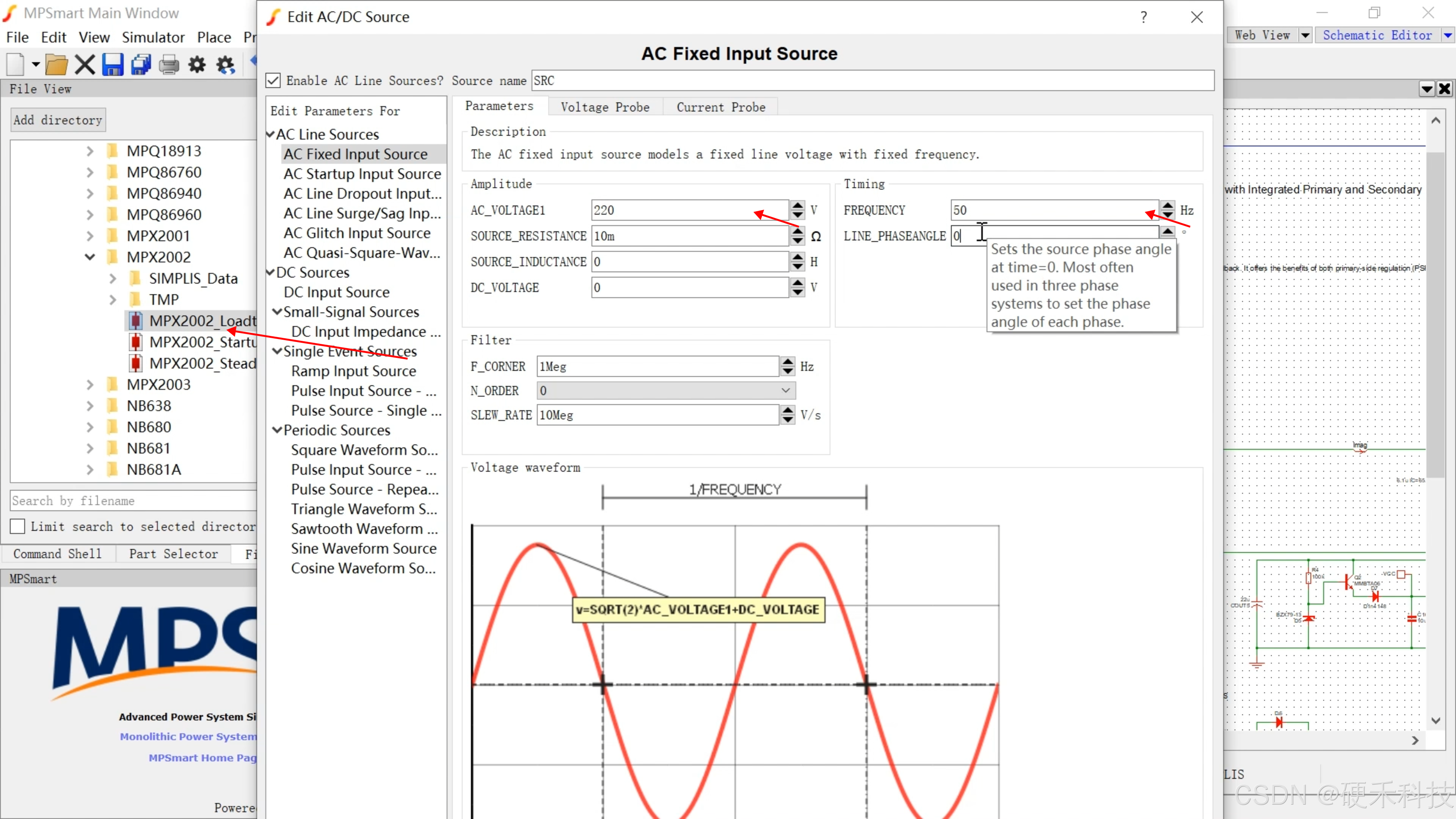

改变 AC 输入电压/工况参数

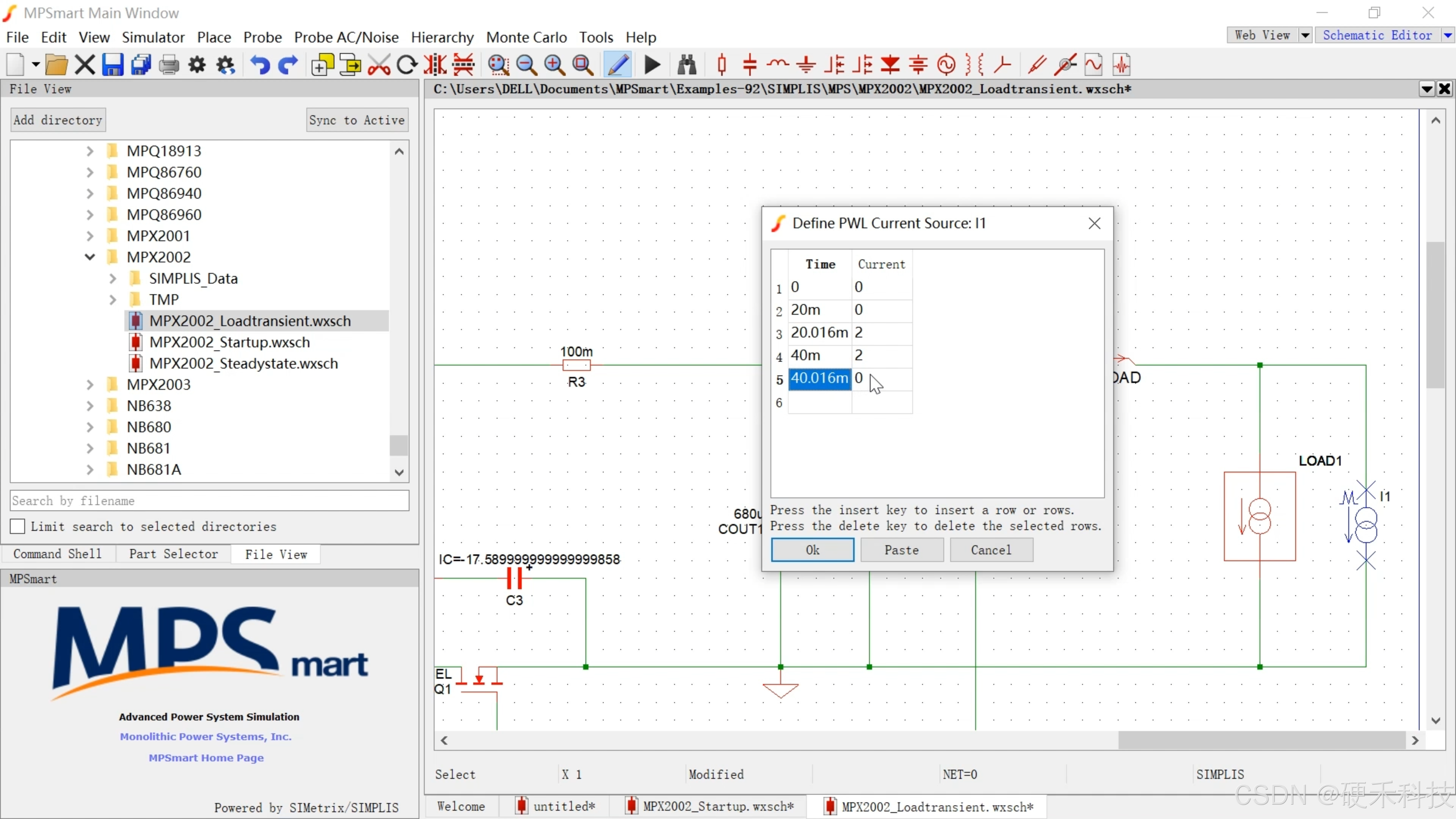

- 修改负载电流初值，并叠加一个电流变化（模拟跳变）
- 观察 20ms、40ms 等跳变点的输出波形
现象：在跳变发生时输出电压仍能保持稳定（压降/过冲可控），说明设计具备一定瞬态鲁棒性。
6. 和常见工具比：它的优势到底在哪？
对比通用 SPICE（如 LTspice）
通用 SPICE 覆盖面广、资料多，适合通用模拟验证。
但在 AC/DC 控制器、原厂模型、专用工况配置等方面，往往要工程师自行补齐链路。
MPSmart 的优势：电源导向明确，把典型应用与常用验证路径打包，适合快速跑关键指标（启动/瞬态/应力/稳定性）。
对比完整版 SIMetrix/SIMPLIS
完整版更适合多厂商、深度定制与系统级仿真。
MPSmart 的定位：在其能力基础上，为 MPS 电源芯片应用做了工程化封装，用更短路径完成验证闭环。
7. 优势 & 劣势（真实使用视角）
优势：
-
上手路径短：示例电路起步，快速进入"可验证状态"
-
电源导向强：启动/瞬态/应力/稳定性入口更直接
-
更利于迭代：用更少步骤得到可判定波形，便于参数对比
-
适合入门与教学：流程清晰，利于建立仿真方法论
劣势：
-
如果项目主要围绕非目标生态器件，"短路径优势"会打折
-
仿真无法替代硬件验证：磁件工艺、寄生参数、PCB、安规与 EMI 仍需实测闭环
-
工具降低门槛，但电源设计核心工程知识仍要补齐
