AP法设计电感公式推导

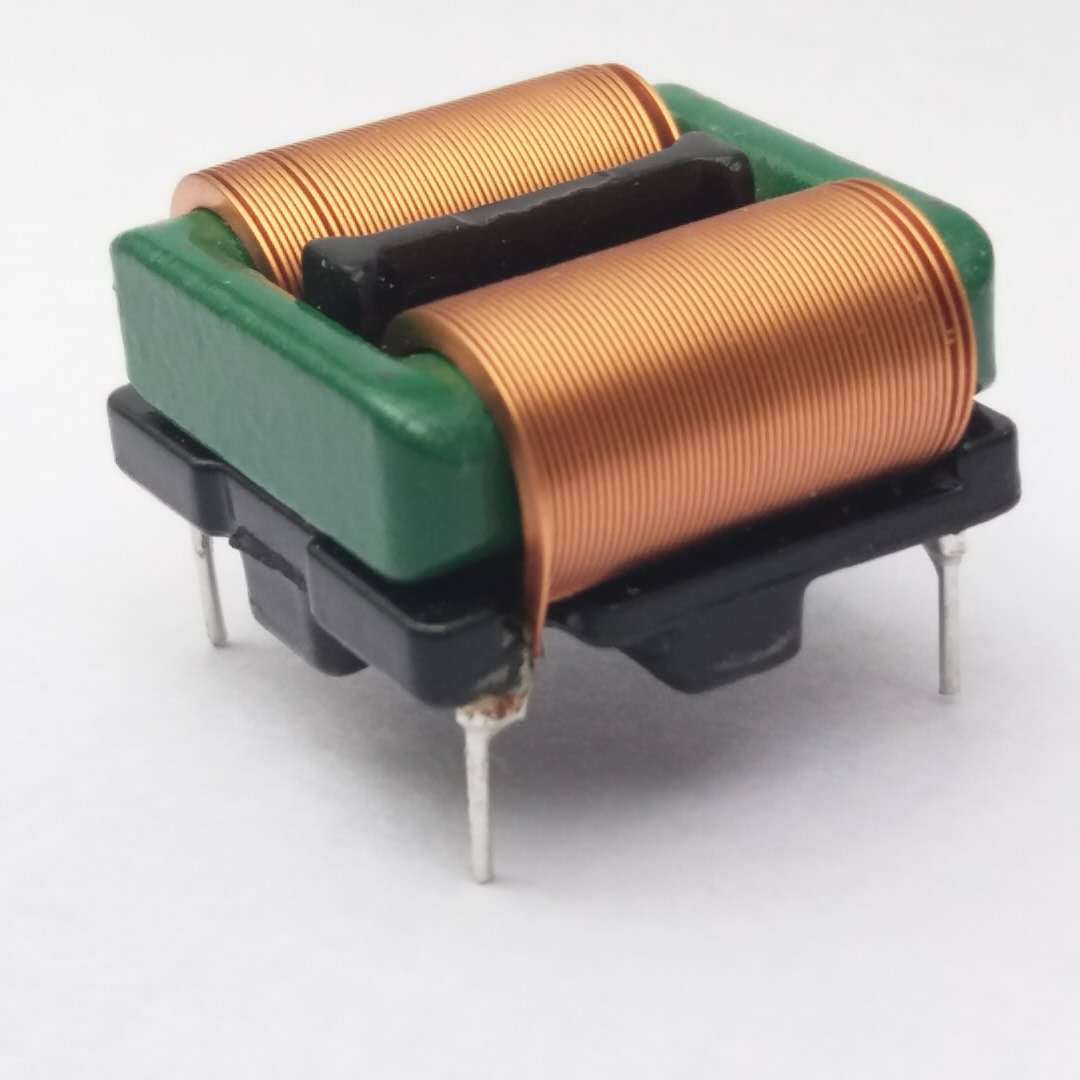

AP法(面积乘积法)是磁性元件设计,尤其是电感设计中的经典常用方法。其核心逻辑是通过综合考量电感的关键性能参数,推导得出磁芯面积乘积公式,进而确定合适的磁芯尺寸。本文重点梳理AP法设计电感的完整过程及公式推导细节。

一、AP法设计电感的过程

1.1 关键指标

电感设计的核心是围绕以下8个关键指标展开,各指标相互关联、相互约束,共同决定电感的性能、体积及生产可行性:

  1. 电感值 L:开关电路中电感的核心作用是滤波,需严格满足电流纹波和输出电压纹波的限制要求。L是电感设计的基础目标值,直接影响输出电压的稳定性,其取值需结合电路拓扑、输入输出电压等参数综合确定。

  2. 最大工作电流 Imax:表征电感的能量承载极限,需结合变换器的最大工作电流确定。该参数直接决定磁芯是否会进入饱和状态,同时也约束着导线的载流能力,若实际工作电流超过Imax,易导致电感性能失效甚至损坏。

  3. 工作频率 f:频率对电感的损耗和性能影响显著。高频化可减小相同纹波要求下的电感值,实现电感小型化,但会加剧磁芯损耗(涡流、磁滞损耗)和导线趋肤效应损耗,需在小型化与低损耗之间权衡。

  4. 允许的最大磁通密度变化量 ΔB:与磁芯材料特性直接相关,磁芯厂商会提供不同材料在特定频率、温度下的推荐值。设计时需选择合适的ΔB以避免磁芯饱和,一旦ΔB超过限值,电感值会急剧下降,引发电路失控。

  5. 电流纹波 ΔI(三角波工况下):通常用电流纹波系数λ定义,计算公式为 \\Delta I = \\lambda \\cdot I_{max}。ΔI的取值需平衡输出电压稳定性与电感体积,过大易导致输出纹波超标,过小则会造成电感体积冗余。

  6. 电流密度 J:核心作用是指导导线线径的选择,工程中常用取值范围为2~5A/mm²(需结合散热条件调整)。J过大易导致导线温升过高、绝缘层老化;J过小则会造成导线线径过粗,浪费磁芯窗口空间。

  7. 窗口利用系数 Ku:影响电感的实际生产可行性,定义为导线截面积占磁芯窗口总面积的比例。由于导线绝缘层、骨架等会占用窗口空间,Ku取值过高会导致绕组无法顺利绕制,工程常用取值为0.2~0.4。

  8. 磁芯材料相关常数:包括磁导率μ、损耗系数、居里温度等,是磁芯选型的核心依据,直接决定电感的基础性能和工作极限。

1.2 AP法推导过程

AP法的核心是推导磁芯有效截面积Ae与窗口面积Aw的乘积(即面积乘积Ap=Ae·Aw)公式,作为磁芯选型的关键依据,推导过程分为两步:

(1)基础关系推导(匝数N的推导)

根据电磁感应定律,感应电动势为:

e = N \\frac{d\\Phi}{dt}

稳态情况下,电感两端电压满足:

V = L \\frac{di}{dt}

对于电感而言,感应电动势e与两端电压V本质一致,可直接划等号,联立两式并消去dt得:

N \\cdot d\\Phi = L \\cdot di

对其积分后可转化为增量形式:

N \\cdot \\Delta \\Phi = L \\cdot \\Delta I

磁通\\Phi与磁感应强度B、磁芯有效截面积A_e的关系为 \\Phi = B \\cdot A_e,对其求增量可得:

\\Delta \\Phi = \\Delta B \\cdot A_e

将ΔΦ代入N·ΔΦ = L·ΔI,整理后可得到电感绕组匝数的计算公式:

N = \\frac{L \\cdot \\Delta I}{\\Delta B \\cdot A_e}

(2)结合电流与导线截面积关系(Ap公式推导)

电流密度J的定义为电流与导线横截面积的比值,即:

J = \\frac{I_{max}}{A_{wire}}

由此可推导出导线横截面积:

A_{wire} = \\frac{I_{max}}{J}

窗口利用系数Ku的定义为绕组总截面积与磁芯窗口面积的比值,即:

K_u = \\frac{N \\cdot A_{wire}}{A_w}

将前文推导的匝数公式 N = \\frac{L \\cdot \\Delta I}{\\Delta B \\cdot A_e} 和导线横截面积公式 A_{wire} = \\frac{I_{max}}{J} 代入K_u的定义式,可得:

K_u = \\frac{\\frac{L \\cdot \\Delta I}{\\Delta B \\cdot A_e} \\times \\frac{I_{max}}{J}}{A_w}

对上述公式进行整理,可得到Ae与Aw的乘积(面积乘积Ap)公式:

A_e \\cdot A_w = \\frac{L \\cdot \\Delta I \\cdot I_{max}}{\\Delta B \\cdot J \\cdot K_u}

考虑到三角波电流波形的特性,引入波形系数Kf(用于修正电流分布对设计的影响,可通过理论分析或实验确定)对公式进行优化,最终得到三角波工况下AP法的核心公式:

A_e \\cdot A_w = \\frac{L \\cdot \\Delta I \\cdot I_{max} \\cdot K_f}{\\Delta B \\cdot J \\cdot K_u}

1.3小结

在实际应用中,根据这个公式计算出Ap后,查阅磁芯手册选择合适的磁芯,然后再根据前面推导出的匝数公式计算绕组匝数,根据最大电流和电流密度计算导线截面积,选择合适的导线,完成电感设计。
