【嵌入式模块芯片开发】LP87524电源PMIC芯片配置流程，给雷达供电的延时上电时序及API函数

文章目录

LP87524
LP87524初始化
雷达供电时需要的上电时序
LP87524电源PMIC芯片的BUCK供电时序
LP87524电源PMIC芯片的BUCK默认供电输出
LP87524相关API函数
附录：压缩字符串、大小端格式转换

LP87524

LP8752x-Q1 10-A Buck Converter With Integrated Switche

具有诊断功能的 LP87702-Q1 双路降压转换器和 5V 升压转换器

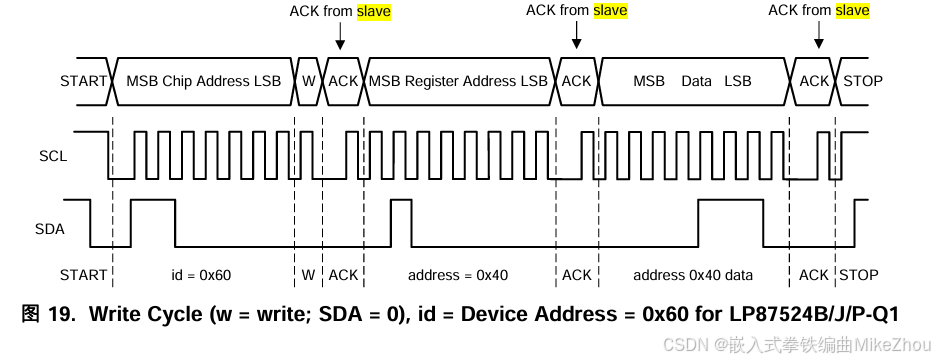

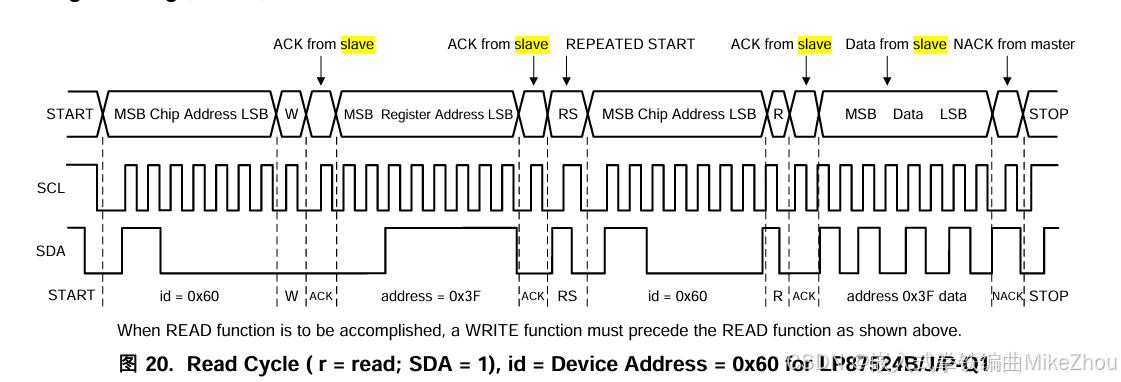

通过I2C来通信

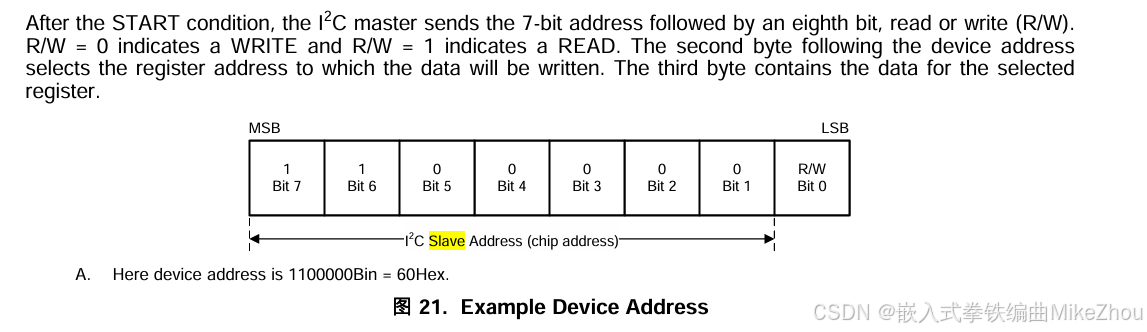

从机地址为0x60

支持随机地址读取和顺序写入

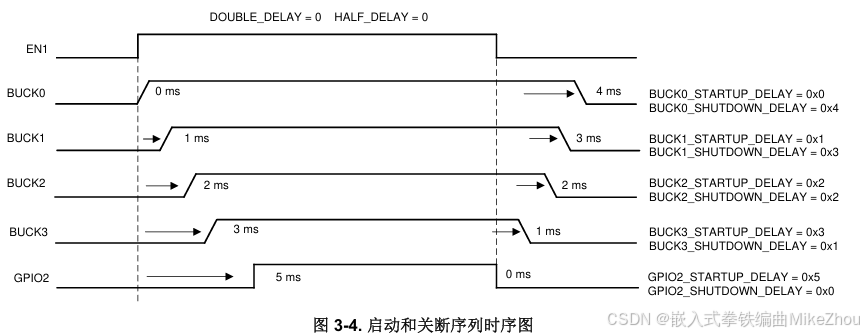

支持硬件寄存器延时启动的BUCK输出

另外有两种寄存器配置输出

一个是BUCK VOUT 一个是BUCK FLOOR VOUT

前者是BUCK输出

后者是保障最低输出

比如BUCK输出3.3V 保障输出3.0V 那么电压就会在可负载的3.0-3.3之间

一般FLOOR不用刻意去配置负载不高的话都能保得住

LP87524初始化

将0x40写入LP87524_CONFIG，CLKIN下拉，其他不选择下拉，此寄存器也可配置信号延时
将0x00写入PIN_FUNCTION寄存器，使其不使用GPIO功能
依次配置以下寄存器，使B0输出3.3V，B1输出1.8V，B2输出1.2V，B3输出1.0V
#define LP87524_BUCK0_CTRL1 0x02 写入0x34，bit7控制开启
#define LP87524_BUCK1_CTRL1 0x04 写入0x44，bit7和EN1控制开启
#define LP87524_BUCK2_CTRL1 0x06 写入0x54，bit7和EN2控制开启
#define LP87524_BUCK3_CTRL1 0x08 写入0x64，bit7和EN3控制开启

#define LP87524_BUCK0_VOUT 0x0A 写入0xFC

#define LP87524_BUCK0_FLOOR_VOUT 0x0B 写入0xFC

#define LP87524_BUCK1_VOUT 0x0C 写入0xB1

#define LP87524_BUCK1_FLOOR_VOUT 0x0D 写入0xB1

#define LP87524_BUCK2_VOUT 0x0E 写入0x75

#define LP87524_BUCK2_FLOOR_VOUT 0x0F 写入0x75

#define LP87524_BUCK3_VOUT 0x10 写入0x4D

#define LP87524_BUCK3_FLOOR_VOUT 0x11 写入0x4D

若需要延迟开启或关闭，则配置DEALY寄存器

若需启用电压监测，则配置PGOOD寄存器

最后一步再开启电压输出：

BUCK0_CTRL1 先读取再写入，使bit7置1

BUCK1_CTRL1 先读取再写入，使bit7置1，EN1输出高电平

BUCK2_CTRL1 先读取再写入，使bit7置1，EN2输出高电平

BUCK3_CTRL1 先读取再写入，使bit7置1，EN3输出高电平

若有需要，可使能EN的GPIO复用功能，编程引脚可以通过配置寄存器来输出高低电平。中断及状态在INT和STAT寄存器内，中断屏蔽配置在MASK寄存器内。SEL_I_LOAD寄存器可开启电流测量。

雷达供电时需要的上电时序

由IWR6843硬件手册可以看到几路供电的上电时序

以及AWR1843的手册：

除了上电时序为1.2 1.8 1.0 3.3之外

还要求电压稳定

如果电压不稳定则可能跑不进用户代码

现象就是明明没有配置串口回环却实现串口回环

看这个时序之前的串口回环可能就是SOP的问题因为上电不稳定导致进入了错误的SOP模式

按这个上电时序上电以后 3.3V充满电的时候就是DC power OK 然后就是SOP setup time

然后这个DC power要稳定一段时间在nRESET之前 NRESET充满电以后才是SOP Hold time to nRESET

在nRESET这个上升沿时间中要保持电压稳定 SOP稳定才行

不稳定或不按时序上电就会导致SOP不稳定从而进入到了不同的BOOT模式

而且烧录代码就是串口回环

延迟上电不能过慢也不能过快

100us左右的间隔我测试是可以正常工作的

波形图：

LP87524电源PMIC芯片的BUCK供电时序

LP87524配置见：
【TI毫米波雷达】LP87702/LP87524电源PMIC芯片的BUCK供电配置

我们现在的原理图是这样 BUCK0-BUCK3分别输出3.3 1.2 1.0 1.8的电压

BUCK1 2 3由寄存器开关和EN1 2 3引脚共同决定 BUCK0由寄存器开关控制

按这个原理图的话时序控制为：

c 复制代码

	//按1.2 1.8 1.0 3.3的顺序上电
	//预准备
	delay_ms(10);
	dat=I2C_Read_y(&LP87524_I2C_Handle,LP87524_Slave_Add,LP87524_BUCK2_CTRL1,1,1,true);
	dat|=(1<<7);
	I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,LP87524_BUCK2_CTRL1,1,&dat,1,true);

	delay_ms(10);
	Enable_LP87524_BUCK(1,true);
	delay_us(4400);
	Enable_LP87524_BUCK(3,true);
	delay_us(150);
	//Enable_LP87524_BUCK(2,true);
	Enable_LP87524_EN2;

	delay_us(4450);
	Enable_LP87524_BUCK(0,true);

波形：

延迟上电间隔约100us

这个是可以使用的

如果加上雷达板负载可能3.3V这一路会延后所以还是带上雷达板测试比较好

如果不进行预准备和延时间隔则波形如图：

这是由于每个buck的硬件延时都不一样导致的所以必须一个一个来调整

另外我的延时函数也有误差不一定完全是这个延时要根据自己的板子来调整

上电稳定后的波形：

LP87524电源PMIC芯片的BUCK默认供电输出

这一项是在芯片手册中没写的

现象就是：

关闭VCC_5V以后如果没有负载几路buck会缓慢掉电掉电到基本没电的时候重新打开VCC_5V 立马就会进行默认输出

也就是说开启5V开关以后 87524上电但不进行配置也不进行复位时 BUCK0-3的输出分别是：0.88 3.36 1.55 1.87

这个就是87524的默认BUCK输出值如果运用在产品中假设要进行功耗控制只让雷达工作一段时间就需要频繁开关VCC_5V电源所以我建议是把BUCK0-3按照1.0 3.3 1.2 1.8的顺序设计输出这样的话与默认BUCK输出的电压相近

（注：这里的VCC_5V指的是除控制用的MCU外的其他器件总电源）

波形：

但其实是关闭电源的操作不对：

现在我加了一个就是在关闭VCC_5V后把EN1 EN2 EN3都关闭然后重新打开VCC_5V 现在就不会有默认输出了

严格按照这个顺序来操作就不会出现buck默认输出的问题也不会有电压跳变

也就是说在关闭LP87524的BUCK输出前要将EN1 EN2 EN3关闭最好是先进行关闭函数再关闭总电源

LP87524相关API函数

c 复制代码

#include "LP87524_CMD.h"
#include "main.h"

#define USE_LP87524_EN 1

#if USE_LP87524_EN
#define Enable_LP87524_EN1 		HAL_GPIO_WritePin(LP87524_EN1_GPIO_Port, LP87524_EN1_Pin, GPIO_PIN_SET);
#define Disable_LP87524_EN1	 	HAL_GPIO_WritePin(LP87524_EN1_GPIO_Port, LP87524_EN1_Pin, GPIO_PIN_RESET);
#define Enable_LP87524_EN2	 	HAL_GPIO_WritePin(LP87524_EN2_GPIO_Port, LP87524_EN2_Pin, GPIO_PIN_SET);
#define Disable_LP87524_EN2	 	HAL_GPIO_WritePin(LP87524_EN2_GPIO_Port, LP87524_EN2_Pin, GPIO_PIN_RESET);
#define Enable_LP87524_EN3	 	HAL_GPIO_WritePin(LP87524_EN3_GPIO_Port, LP87524_EN3_Pin, GPIO_PIN_SET);
#define Disable_LP87524_EN3	 	HAL_GPIO_WritePin(LP87524_EN3_GPIO_Port, LP87524_EN3_Pin, GPIO_PIN_RESET);
#else
#define Enable_LP87524_EN1
#define Disable_LP87524_EN1
#define Enable_LP87524_EN2
#define Disable_LP87524_EN2
#define Enable_LP87524_EN3
#define Disable_LP87524_EN3
#endif


#ifdef HAL_I2C_MODULE_ENABLED
/*!
 * @brief       	判断I2C设备是否可以响应
 *
 * @param 	[in]	hi2c: I2C_HandleTypeDef 变量地址
 *					[in]	DevAddress: 从机地址，7位从机地址，向右对齐
 *
 * @return				返回bool类型，为true表示可以响应
 */
bool I2C_Judge(I2C_HandleTypeDef *hi2c,uint16_t DevAddress)
{
	DevAddress=(DevAddress<<1)&0xFF;
	if(HAL_I2C_IsDeviceReady(hi2c,DevAddress,5,0x00ff)==HAL_OK)
	{
		return true;
	}
	else
	{
		return false;
	}
}

/*!
 * @brief       	对I2C设备进行写入
 *
 * @param 	[in]	hi2c: I2C_HandleTypeDef 变量地址
 *					[in]	DevAddress: 从机地址，7位从机地址，向右对齐
 *					[in]	add: 从机寄存器地址，8位地址
 *					[in]	add_length: 为1表示1Byte（8位），为2表示2Byte（16位）
 *					[in]	pData: 数据变量地址
 *					[in]	x: 写入数据个数
 *					[in]	prologue_flag: 序言标志
 *								当prologue_flag为true时，先发送从机地址，再写入寄存器地址，再发一次从机地址后，再写入数据（随机地址写入）
 *								当prologue_flag为false时，直接发送从机地址后就写入数据（当前地址写入），此时不会发送从机寄存器地址
 *
 * @return				true/false 发送是否成功
 */
bool I2C_Write_x(I2C_HandleTypeDef *hi2c,uint16_t DevAddress,uint16_t add,uint16_t add_length,uint8_t *pData,uint8_t x,bool prologue_flag)
{
	DevAddress=(DevAddress<<1)&0xFF;

	uint16_t MemAddSize=1;

	if(pData==NULL || x==0)
	{
		return false;
	}

	if(prologue_flag)
	{
		switch(add_length)
		{
			case 1:MemAddSize=I2C_MEMADD_SIZE_8BIT;break;
			case 2:MemAddSize=I2C_MEMADD_SIZE_16BIT;break;
			default:MemAddSize=I2C_MEMADD_SIZE_8BIT;break;
		}
		if(HAL_I2C_Mem_Write(hi2c,DevAddress,add,MemAddSize,pData,x,0xFFFF)==HAL_OK)
		{
			return true;
		}
		else
		{
			return false;
		}
	}
	else
	{
		if(HAL_I2C_Master_Transmit(hi2c,DevAddress,pData,x,0xFFFF)==HAL_OK)
		{
			return true;
		}
		else
		{
			return false;
		}
	}
}

/*!
 * @brief       	对I2C设备进行读取
 *
 * @param 	[in]	hi2c: I2C_HandleTypeDef 变量地址
 *					[in]	DevAddress: 从机地址，7位从机地址，向右对齐
 *					[in]	add: 从机寄存器地址，8/16位地址
 *					[in]	add_length: 为1表示1Byte（8位），为2表示2Byte（16位）
 *					[in]	y: 读取数据个数，最大为4，若大于4，则返回0
 *					[in]	prologue_flag: 序言标志
 *								当prologue_flag为true时（随机地址读取）
 *								当prologue_flag为false时（当前地址读取），此时从机寄存器地址无效
 *
 * @return				dat: I2C读取数据返回
 */
uint32_t I2C_Read_y(I2C_HandleTypeDef *hi2c,uint16_t DevAddress,uint16_t add,uint16_t add_length,uint8_t y,bool prologue_flag)
{
	DevAddress=(DevAddress<<1)&0xFF;
	uint8_t pData[y];
	memset(pData,0,sizeof(pData));
	uint32_t dat=0;
	uint16_t MemAddSize=0;

	if(y>4 || y==0)
	{
		return 0;
	}

	if(prologue_flag)
	{
		switch(add_length)
		{
			case 1:MemAddSize=I2C_MEMADD_SIZE_8BIT;break;
			case 2:MemAddSize=I2C_MEMADD_SIZE_16BIT;break;
			default:MemAddSize=I2C_MEMADD_SIZE_8BIT;break;
		}
		HAL_I2C_Mem_Read(hi2c,DevAddress,add,MemAddSize,pData,y,0xFFFF);
	}
	else
	{
		HAL_I2C_Master_Receive(hi2c,DevAddress,pData,y,0xFFFF);
	}

	for(uint8_t i=0;i<y;i++)
	{
		dat|=pData[i]<<(8*(y-1-i));
	}

	return dat;
}
#endif

/*!
 * @brief       	复位LP87524
 *
 * @param 				None
 *
 * @return				false/true: 错误/正确标志
 */
bool Reset_LP87524(void)
{
	uint8_t dat=0;
	dat=0x01;
	if(I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,LP87524_RESET,1,&dat,1,true)!=true)
	{
		return false;
	}
	delay_ms(10);
	return true;
}

/*!
 * @brief       	控制LP87524的BUCK输出值，这里只控制VOUT，不控制FLOOR_VOUT
 *
 * @param 	[in]	buck_flag: BUCK序号，为4时控制所有
 *					[in]	voltage: 要输出的电压值
 *					[in]	WriteNotRead: 写入或读取
 *
 * @return				voltage_v: 写入或读取的电压值，控制所有时，写入的都为3.3V，读取的为四个电压值之和
 */
float Ctrl_LP87524_BUCK_VOUT(uint8_t buck_flag,float voltage_v,bool WriteNotRead)
{
	uint8_t dat=0;
	uint8_t add=0;

	if(buck_flag>=4)
	{
		voltage_v=Ctrl_LP87524_BUCK_VOUT(0,3.3,WriteNotRead)+Ctrl_LP87524_BUCK_VOUT(1,3.3,WriteNotRead)+Ctrl_LP87524_BUCK_VOUT(2,3.3,WriteNotRead)+Ctrl_LP87524_BUCK_VOUT(3,3.3,WriteNotRead);
	}
	else
	{
		add = LP87524_BUCK0_VOUT+2*buck_flag;
		if(WriteNotRead)
		{

			if(voltage_v>=0.6f && voltage_v<=0.73f)
			{
				dat=0x0A+(voltage_v-0.6f)/0.01f;
			}
			else if(voltage_v>0.73f && voltage_v<=1.4f)
			{
				dat=0x17+(voltage_v-0.73f)/0.005f;
			}
			else if(voltage_v>1.4f && voltage_v<=3.36f)
			{
				dat=0x9D+(voltage_v-1.4f)/0.02f;
			}
			else
			{
				dat=0;
			}

			I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,add,1,&dat,1,true);
		}
		else
		{
			dat=I2C_Read_y(&LP87524_I2C_Handle,LP87524_Slave_Add,add,1,1,true);

			if(dat>=0x0A && dat<=0x17)
			{
				voltage_v=(dat-0x0A)*0.01f+0.6f;
			}
			else if(dat>0x17 && dat<=0x9D)
			{
				voltage_v=(dat-0x17)*0.005f+0.73f;
			}
			else if(dat>=0x9D && dat<=0xFF)
			{
				voltage_v=(dat-0x9D)*0.02f+1.4f;
			}
			else
			{
				voltage_v=0;
			}
		}
	}

	return voltage_v;
}

/*!
 * @brief       	控制LP87524的BUCK FLOOR输出值，这里只控制VOUT，不控制FLOOR_VOUT
 *
 * @param 	[in]	buck_flag: BUCK序号，为4时控制所有
 *					[in]	voltage: 要输出的电压值
 *					[in]	WriteNotRead: 写入或读取
 *
 * @return				voltage_v: 写入或读取的电压值，控制所有时，写入的都为3.3V，读取的为四个电压值之和
 */
float Ctrl_LP87524_BUCK_FLOOR_VOUT(uint8_t buck_flag,float voltage_v,bool WriteNotRead)
{
	uint8_t dat=0;
	uint8_t add=0;

	if(buck_flag>=4)
	{
		voltage_v=Ctrl_LP87524_BUCK_VOUT(0,3.3,WriteNotRead)+Ctrl_LP87524_BUCK_VOUT(1,3.3,WriteNotRead)+Ctrl_LP87524_BUCK_VOUT(2,3.3,WriteNotRead)+Ctrl_LP87524_BUCK_VOUT(3,3.3,WriteNotRead);
	}
	else
	{
		add = LP87524_BUCK0_FLOOR_VOUT+2*buck_flag;
		if(WriteNotRead)
		{

			if(voltage_v>=0.6f && voltage_v<=0.73f)
			{
				dat=0x0A+(voltage_v-0.6f)/0.01f;
			}
			else if(voltage_v>0.73f && voltage_v<=1.4f)
			{
				dat=0x17+(voltage_v-0.73f)/0.005f;
			}
			else if(voltage_v>1.4f && voltage_v<=3.36f)
			{
				dat=0x9D+(voltage_v-1.4f)/0.02f;
			}
			else
			{
				dat=0;
			}

			I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,add,1,&dat,1,true);
		}
		else
		{
			dat=I2C_Read_y(&LP87524_I2C_Handle,LP87524_Slave_Add,add,1,1,true);

			if(dat>=0x0A && dat<=0x17)
			{
				voltage_v=(dat-0x0A)*0.01f+0.6f;
			}
			else if(dat>0x17 && dat<=0x9D)
			{
				voltage_v=(dat-0x17)*0.005f+0.73f;
			}
			else if(dat>=0x9D && dat<=0xFF)
			{
				voltage_v=(dat-0x9D)*0.02f+1.4f;
			}
			else
			{
				voltage_v=0;
			}
		}
	}

	return voltage_v;
}

/*!
 * @brief       	开启LP87524的BUCK输出，这里是使能BUCK的输出，同时对应引脚置高电平
 *								初始化配置的是打开VOUT输出，如果要控制打开/关闭 VOUT/FLOOR_VOUT则需要另外配置
 *
 * @param 	[in]	buck_flag: BUCK序号，为4时控制所有
 *					[in]	EnableNotDisable: 使能或者关闭
 *
 * @return				None
 */
void Enable_LP87524_BUCK(uint8_t buck_flag,bool EnableNotDisable)
{
	uint8_t dat=0;
	uint8_t add=0;

	if(buck_flag>=4)
	{
		Enable_LP87524_BUCK(0,EnableNotDisable);
		Enable_LP87524_BUCK(1,EnableNotDisable);
		Enable_LP87524_BUCK(2,EnableNotDisable);
		Enable_LP87524_BUCK(3,EnableNotDisable);
	}
	else
	{
		add = LP87524_BUCK0_CTRL1+2*buck_flag;
		dat=I2C_Read_y(&LP87524_I2C_Handle,LP87524_Slave_Add,add,1,1,true);

		if(EnableNotDisable)
		{
			dat|=(1<<7);
		}
		else
		{
			dat&=~(1<<7);
		}

		I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,add,1,&dat,1,true);

		switch(buck_flag)
		{
			case 1:
			{
				if(EnableNotDisable)
				{
					Enable_LP87524_EN1;
				}
				else
				{
					Disable_LP87524_EN1;
				}
				break;
			}
			case 2:
			{
				if(EnableNotDisable)
				{
					Enable_LP87524_EN2;
				}
				else
				{
					Disable_LP87524_EN2;
				}
				break;
			}
			case 3:
			{
				if(EnableNotDisable)
				{
					Enable_LP87524_EN3;
				}
				else
				{
					Disable_LP87524_EN3;
				}
				break;
			}
			default:break;
		}
	}
}

/*!
 * @brief       	初始化LP87524
 *
 * @param 				None
 *
 * @return				0/1: 错误/正确标志
 */
uint8_t Init_LP87524(void)
{
	//原本这里是LP87524_I2C_Handle 由于原理图出错 现全部换成hi2c2
	uint8_t dat=0;

	Enable_VCC_5V;
	delay_ms(5);
	Disable_LP87524_EN1;
	Disable_LP87524_EN2;
	Disable_LP87524_EN3;
	delay_ms(5);

	if(!I2C_Judge(&LP87524_I2C_Handle,LP87524_Slave_Add))
	{
		return 0;
	}

	if(!Reset_LP87524())
	{
		return 0;
	}
	delay_ms(100);

	dat=0x40;
	I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,LP87524_CONFIG,1,&dat,1,true);

	dat=0x00;
	I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,LP87524_PIN_FUNCTION,1,&dat,1,true);

	dat=0x34;
	I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,LP87524_BUCK0_CTRL1,1,&dat,1,true);
	dat=0x44;
	I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,LP87524_BUCK1_CTRL1,1,&dat,1,true);
	dat=0x54;
	I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,LP87524_BUCK2_CTRL1,1,&dat,1,true);
	dat=0x64;
	I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,LP87524_BUCK3_CTRL1,1,&dat,1,true);

	Ctrl_LP87524_BUCK_VOUT(0,3.3,true);
	Ctrl_LP87524_BUCK_VOUT(1,1.2,true);
	Ctrl_LP87524_BUCK_VOUT(2,1.0,true);
	Ctrl_LP87524_BUCK_VOUT(3,1.8,true);

	if(Ctrl_LP87524_BUCK_VOUT(0,0,false)!=3.3f)
	{
		printf("[INFO] LP87524: BUCK0 Error");
	}
	if(Ctrl_LP87524_BUCK_VOUT(1,0,false)!=1.2f)
	{
		printf("[INFO] LP87524: BUCK1 Error");
	}
	if(Ctrl_LP87524_BUCK_VOUT(2,0,false)!=1.0f)
	{
		printf("[INFO] LP87524: BUCK2 Error");
	}
	if(Ctrl_LP87524_BUCK_VOUT(3,0,false)!=1.8f)
	{
		printf("[INFO] LP87524: BUCK3 Error");
	}

	//按1.2 1.8 1.0 3.3的顺序上电
	//预准备
	delay_ms(10);
	dat=I2C_Read_y(&LP87524_I2C_Handle,LP87524_Slave_Add,LP87524_BUCK2_CTRL1,1,1,true);
	dat|=(1<<7);
	I2C_Write_x(&LP87524_I2C_Handle,LP87524_Slave_Add,LP87524_BUCK2_CTRL1,1,&dat,1,true);

	delay_ms(10);
	Enable_LP87524_BUCK(1,true);
	delay_us(4400);
	Enable_LP87524_BUCK(3,true);
	delay_us(150);
	//Enable_LP87524_BUCK(2,true);
	Enable_LP87524_EN2;

	delay_us(4450);
	Enable_LP87524_BUCK(0,true);

	return 1;
}

c 复制代码

#ifndef __LP87524_CMD_H__
#define __LP87524_CMD_H__
#include <stdint.h>
#include <stdbool.h>

#define LP87524_OTP_REV						0x01

#define LP87524_BUCK0_CTRL1				0x02
#define LP87524_BUCK1_CTRL1				0x04
#define LP87524_BUCK2_CTRL1				0x06
#define LP87524_BUCK3_CTRL1				0x08

#define LP87524_BUCK0_VOUT				0x0A
#define LP87524_BUCK0_FLOOR_VOUT	0x0B
#define LP87524_BUCK1_VOUT				0x0C
#define LP87524_BUCK1_FLOOR_VOUT	0x0D
#define LP87524_BUCK2_VOUT				0x0E
#define LP87524_BUCK2_FLOOR_VOUT	0x0F
#define LP87524_BUCK3_VOUT				0x10
#define LP87524_BUCK3_FLOOR_VOUT	0x11

#define LP87524_BUCK0_DELAY				0x12
#define LP87524_BUCK1_DELAY				0x13
#define LP87524_BUCK2_DELAY				0x14
#define LP87524_BUCK3_DELAY				0x15

#define LP87524_GPIO2_DELAY				0x16
#define LP87524_GPIO3_DELAY				0x17

#define LP87524_RESET							0x18
#define LP87524_CONFIG						0x19

#define LP87524_INT_TOP1					0x1A
#define LP87524_INT_TOP2					0x1B

#define LP87524_INT_BUCK_0_1			0x1C
#define LP87524_INT_BUCK_2_3 			0x1D

#define LP87524_TOP_STAT					0x1E

#define LP87524_BUCK_0_1_STAT			0x1F
#define LP87524_BUCK_2_3_STAT			0x20

#define LP87524_TOP_MASK1					0x21
#define LP87524_TOP_MASK2					0x22

#define LP87524_BUCK_0_1_MASK			0x23
#define LP87524_BUCK_2_3_MASK			0x24

#define LP87524_SEL_I_LOAD 				0x25

#define LP87524_I_LOAD_2					0x26
#define LP87524_I_LOAD_1					0x27

#define LP87524_PGOOD_CTRL1				0x28
#define LP87524_PGOOD_CTRL2				0x29

#define LP87524_PGOOD_FLT					0x2A
#define LP87524_PLL_CTRL					0x2B
#define LP87524_PIN_FUNCTION			0x2C

#define LP87524_GPIO_CONFIG 			0x2D

#define LP87524_GPIO_IN						0x2E
#define LP87524_GPIO_OUT					0x2F

float Ctrl_LP87524_BUCK_VOUT(uint8_t buck_flag,float voltage_v,bool WriteNotRead);
float Ctrl_LP87524_BUCK_FLOOR_VOUT(uint8_t buck_flag,float voltage_v,bool WriteNotRead);
void Enable_LP87524_BUCK(uint8_t buck_flag,bool EnableNotDisable);
uint8_t Init_LP87524(void);

#endif

附录：压缩字符串、大小端格式转换

压缩字符串

首先HART数据格式如下：

重点就是浮点数和字符串类型

Latin-1就不说了基本用不到

浮点数

浮点数里面如 0x40 80 00 00表示4.0f

在HART协议里面浮点数是按大端格式发送的就是高位先发送低位后发送

发送出来的数组为：40,80,00,00

但在C语言对浮点数的存储中是按小端格式来存储的也就是40在高位 00在低位

浮点数：4.0f

地址0x1000对应00

地址0x1001对应00

地址0x1002对应80

地址0x1003对应40

若直接使用memcpy函数则需要进行大小端转换否则会存储为：

地址0x1000对应40

地址0x1001对应80

地址0x1002对应00

地址0x1003对应00

大小端转换：

c 复制代码

void swap32(void * p)
{
   uint32_t *ptr=p;
   uint32_t x = *ptr;
   x = (x << 16) | (x >> 16);
   x = ((x & 0x00FF00FF) << 8) | ((x >> 8) & 0x00FF00FF);

   *ptr=x;
}

压缩Packed-ASCII字符串

本质上是将原本的ASCII的最高2位去掉然后拼接起来比如空格(0x20)

四个空格拼接后就成了

1000 0010 0000 1000 0010 0000

十六进制：82 08 20

对了一下表 0x20之前的识别不了

也就是只能识别0x20-0x5F的ASCII表

压缩/解压函数后面再写：

c 复制代码

//传入的字符串和数字必须提前声明 且字符串大小至少为str_len 数组大小至少为str_len%4*3 str_len必须为4的倍数
uint8_t Trans_ASCII_to_Pack(uint8_t * str,uint8_t * buf,const uint8_t str_len)
{
   if(str_len%4)
   {
      return 0;
   }

   uint8_t i=0;
   memset(buf,0,str_len/4*3);
   for(i=0;i<str_len;i++)
   {
      if(str[i]==0x00)
      {
         str[i]=0x20;
      }
   }

   for(i=0;i<str_len/4;i++)
   {
      buf[3*i]=(str[4*i]<<2)|((str[4*i+1]>>4)&0x03);
      buf[3*i+1]=(str[4*i+1]<<4)|((str[4*i+2]>>2)&0x0F);
      buf[3*i+2]=(str[4*i+2]<<6)|(str[4*i+3]&0x3F);
   }

   return 1;
}

//传入的字符串和数字必须提前声明 且字符串大小至少为str_len 数组大小至少为str_len%4*3 str_len必须为4的倍数
uint8_t Trans_Pack_to_ASCII(uint8_t * str,uint8_t * buf,const uint8_t str_len)
{
   if(str_len%4)
   {
      return 0;
   }

   uint8_t i=0;

   memset(str,0,str_len);

   for(i=0;i<str_len/4;i++)
   {
      str[4*i]=(buf[3*i]>>2)&0x3F;
      str[4*i+1]=((buf[3*i]<<4)&0x30)|(buf[3*i+1]>>4);
      str[4*i+2]=((buf[3*i+1]<<2)&0x3C)|(buf[3*i+2]>>6);
      str[4*i+3]=buf[3*i+2]&0x3F;
   }

   return 1;
}

大小端转换

在串口等数据解析中难免遇到大小端格式问题

什么是大端和小端

所谓的大端模式，就是高位字节排放在内存的低地址端，低位字节排放在内存的高地址端。

所谓的小端模式，就是低位字节排放在内存的低地址端，高位字节排放在内存的高地址端。

简单来说：大端------高尾端，小端------低尾端

举个例子，比如数字 0x12 34 56 78在内存中的表示形式为：

1)大端模式：

低地址 -----------------> 高地址

0x12 | 0x34 | 0x56 | 0x78

2)小端模式：

低地址 ------------------> 高地址

0x78 | 0x56 | 0x34 | 0x12

可见，大端模式和字符串的存储模式类似。

数据传输中的大小端

比如地址位、起止位一般都是大端格式

如：

起始位：0x520A

则发送的buf应为{0x52,0x0A}

而数据位一般是小端格式（单字节无大小端之分）

如：

一个16位的数据发送出来为{0x52,0x0A}

则对应的uint16_t类型数为： 0x0A52

而对于浮点数4.0f 转为32位应是：

40 80 00 00

以大端存储来说发送出来的buf就是依次发送 40 80 00 00

以小端存储来说则发送 00 00 80 40

由于memcpy等函数是按字节地址进行复制其复制的格式为小端格式所以当数据为小端存储时不用进行大小端转换

如：

c 复制代码

uint32_t dat=0;
uint8_t buf[]={0x00,0x00,0x80,0x40};
   memcpy(&dat,buf,4);
   float f=0.0f;
   f=*((float*)&dat); //地址强转
   printf("%f",f);

或更优解：

c 复制代码

   uint8_t buf[]={0x00,0x00,0x80,0x40};
   float f=0.0f;
   memcpy(&f,buf,4);

而对于大端存储的数据（如HART协议数据全为大端格式）其复制的格式仍然为小端格式所以当数据为小端存储时要进行大小端转换

如：

c 复制代码

uint32_t dat=0;
uint8_t buf[]={0x40,0x80,0x00,0x00};
   memcpy(&dat,buf,4);
   float f=0.0f;
   swap32(&dat); //大小端转换
   f=*((float*)&dat); //地址强转
   printf("%f",f);

或：

c 复制代码

uint8_t buf[]={0x40,0x80,0x00,0x00};
   memcpy(&dat,buf,4);
   float f=0.0f;
   swap32(&f); //大小端转换
   printf("%f",f);

或更优解：

c 复制代码

uint32_t dat=0;
uint8_t buf[]={0x40,0x80,0x00,0x00};
   float f=0.0f;
   dat=(buf[0]<<24)|(buf[0]<<16)|(buf[0]<<8)|(buf[0]<<0)
   f=*((float*)&dat);

总结

固若数据为小端格式则可以直接用memcpy函数进行转换否则通过移位的方式再进行地址强转

对于多位数据比如同时传两个浮点数则可以定义结构体之后进行memcpy复制（数据为小端格式）

对于小端数据直接用memcpy写入即可若是浮点数也不用再进行强转

对于大端数据如果不嫌麻烦或想使代码更加简洁（但执行效率会降低）也可以先用memcpy写入结构体之后再调用大小端转换函数但这里需要注意的是结构体必须全为无符号整型浮点型只能在大小端转换写入之后再次强转若结构体内采用浮点型则需要强转两次

所以对于大端数据推荐通过移位的方式来进行赋值然后再进行个别数的强转再往通用结构体进行写入

多个不同变量大小的结构体要主要字节对齐的问题

可以用#pragma pack(1) 使其对齐为1

但会影响效率

大小端转换函数

直接通过对地址的操作来实现传入的变量为32位的变量

中间变量ptr是传入变量的地址

c 复制代码

void swap16(void * p)
{
   uint16_t *ptr=p;
   uint16_t x = *ptr;
   x = (x << 8) | (x >> 8);

   *ptr=x;
}

void swap32(void * p)
{
   uint32_t *ptr=p;
   uint32_t x = *ptr;
   x = (x << 16) | (x >> 16);
   x = ((x & 0x00FF00FF) << 8) | ((x >> 8) & 0x00FF00FF);

   *ptr=x;
}

void swap64(void * p)
{
   uint64_t *ptr=p;
   uint64_t x = *ptr;
   x = (x << 32) | (x >> 32);
   x = ((x & 0x0000FFFF0000FFFF) << 16) | ((x >> 16) & 0x0000FFFF0000FFFF);
   x = ((x & 0x00FF00FF00FF00FF) << 8) | ((x >> 8) & 0x00FF00FF00FF00FF);

   *ptr=x;
}
