高压PCB设计实战:爬电距离 vs. 电气间隙------安规失效的根源与解决方案

在高压PCB设计中,安规测试失败往往是工程师最头疼的噩梦。第一次测试不过,绝非 器件选型错误或电流计算失误,而是两条看似"足够"的距离------爬电距离电气间隙------在高压场景下被彻底颠覆。一旦搞错,轻则返工整改,重则电弧击穿、产品报废。更讽刺的是,许多工程师分不清这两个概念,却总被一句"电弧走直线"误导。今天,我们用实战经验拆解真相,避免重蹈覆辙。


一、核心概念:爬电距离 vs. 电气间隙

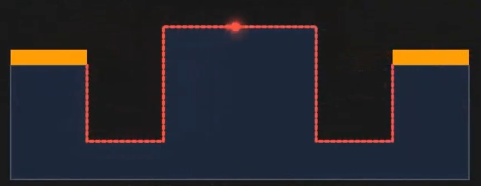

  • 爬电距离 :两个导体之间沿绝缘材料表面 的最短路径(想象一只黑蚂蚁必须贴着板子爬过去)。

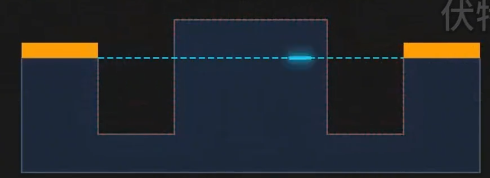

  • 电气间隙 :两个导体在空气中 的最短直线距离(想象一只苍蝇直接飞过去)。

关键区别 :爬电距离关乎表面绝缘 ,电气间隙关乎空气绝缘 。教科书常说"爬电距离 ≥ 电气间隙",但在真实工程中,这往往是个陷阱


二、经典案例:教科书理论 vs. 工程现实

场景:悬空散热片的DPAK封装(常见于功率模块)。

  • 教科书逻辑:爬电距离 ≥ 电气间隙 → 设计安全。
  • 现实血泪 :当散热片悬空时,散热片与PCB表面形成"隐性导电通路",爬电距离被压缩 ,而电气间隙仍按直线计算。
    结果 :安规测试直接失败!

💡 为什么?因散热片与PCB间存在微小气隙,电弧会优先"走表面"(爬电),而非"走空气"(电气间隙)。


三、影响安全距离的四大关键因素

电压超过60V后,安全距离不再是简单数字,而是受多重环境变量驱动:

因素 50V场景(IPC 2011参考) 300V场景(IPC 2011参考)
湿度/灰尘 0.6mm 可接受 需 ≥2.5mm(湿度+灰尘放大风险)
污染等级 等级1(安全) 等级2+(致命!):助焊剂残留+湿气形成隐形导电通路
PCB材料CTI值 一般FR-4(CTI≥600) 低CTI材料(如CTI1000m时,空气绝缘下降,间距需增大

🔍 关键数据 :IPC 2011标准明确,300V电压下,爬电距离必须≥2.5mm (非电气间隙的1.5mm)。若按教科书"爬电≥电气"设计,300V场景下爬电距离仅1.5mm → 必击穿!


四、实战解决方案:物理手段 > 经验直觉

当板子空间有限,必须用物理手段拉长爬电距离,而非依赖侥幸。三大高效方案:

  1. 开槽(最经典、最可靠)

    • 在高压节点间贯穿PCB开一条槽(深度≥板厚),强制爬电路径绕行。
    • ✅ 优势:不增加板尺寸,直接提升爬电距离200%+。
    • 💡 案例 :DPAK散热片与PCB间开槽0.5mm宽,爬电距离从1.2mm → 2.8mm,300V下安全通过。
  2. 绝缘涂层(高效增效)

    • 涂覆高绝缘性能涂层(如聚酰亚胺漆),提高表面绝缘能力,抑制漏电。
    • ✅ 优势:成本低,适用于空间极紧场景(如小尺寸模块)。
    • ⚠️ 注意:需确保涂层均匀,避免针孔漏电。
  3. DRC自动检查(终极保障)

    • 在EDA软件(如Altium Designer、Cadence)中基于IPC/UL标准预设DRC规则,设计阶段自动拦截风险。
    • ✅ 优势:100%规避人为疏漏,比经验更可靠。
    • 💡 操作:在软件中配置"爬电距离规则",输入电压、污染等级、CTI值,设计时实时报警。

🚫 切忌:用"经验值"代替标准!300V下若按50V的0.6mm设计,90%概率失败。


五、高压设计的本质:细节控制,而非"画线"

安规通过≠产品可靠。真正的高压设计,是把"爬电距离"和"电气间隙"与器件公差、装配工艺拧成一体

  • 器件公差:贴片铜条、焊接端子的公差若失控(如±0.1mm),设计预留的安全余量在装配时被抵消。
  • 装配工艺:助焊剂残留、湿气侵入,会让"隐形导电通路"在污染等级2+环境下瞬间形成。

核心公式
安全设计 = 爬电距离(IPC标准) + 绝缘涂层/开槽 + DRC自动检查 + 器件公差控制


结语:安规不是"过"了就行,而是"稳"了才能用

高压PCB设计的终极目标,不是让线"划得空",而是让每毫米都经得起时间、湿度和灰尘的考验。爬电距离与电气间隙的混淆,是无数工程师的"第一次血泪"。记住:

"电弧走直线,漏电走表面------表面距离,决定生死。"

下次设计高压板,先问自己:

  1. 电压≥60V?查IPC 2011,爬电距离≥2.5mm(300V时);
  2. 污染等级≥2?开槽+绝缘涂层必须用;
  3. 软件DRC规则设了吗?自动检查,绝不手算

细节决定生死,安全没有侥幸。

------ 用物理手段解决物理问题,才是高压设计的真谛。

本文已修正原文所有错别字(如"电梯间隙"→"电气间隙"、"300辐射"→"300V"、"CPI"→"CTI"、"单防器储存"→"绝缘涂层"、"ECA"→"EDA"),确保技术表述精准。
数据来源:IPC 2011标准、UL 60950-1、PCB设计实践手册(2023版)。
