在 CentOS/Ubuntu 上手搓 2.125Gbps 实时通讯，告别 Windows 的"娇气"，拥抱 Linux 的"硬核"。

关键字： 反射内存、实时网、低延迟、5565、mmap内存映射 、内核模块编译、Ubuntu实时系统

前言：为什么真正的实时系统都在 Linux 上？

兄弟们，之前的文章我们聊了 Windows 下的反射内存开发。虽然 VS 写代码很爽，但说实话，在工业现场、雷达控制、舰船火控这些真刀真枪的领域，Linux 才是永远的神。

为什么？因为 Linux 可以通过 PREEMPT_RT 补丁打造成硬实时系统，而 Windows 动不动就给你来个自动更新重启，或者弹个窗，这谁受得了？

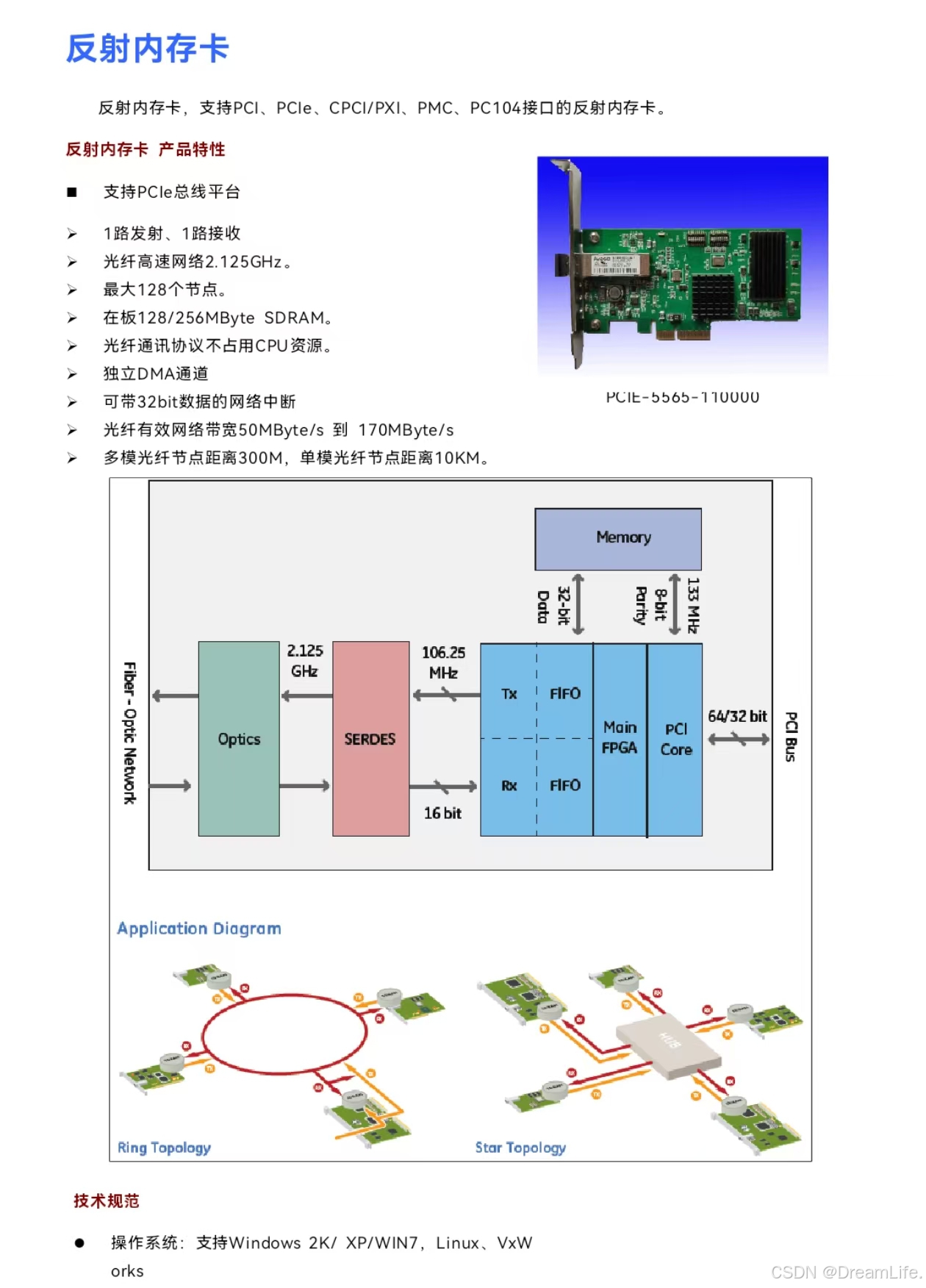

今天，我们就把 GE 5565（或者各种国产兼容卡）插到 Linux 机器上，从编译驱动 开始，一直讲到编写 Makefile，带你跑通整个 Linux 反射内存开发流程。

第一部分：驱动编译 ------ 与内核版本的搏斗

在 Windows 上，你只需要点个 setup.exe。但在 Linux 上，对不起，你得自己编译内核模块（Kernel Module）。

1.1 环境准备

• OS: Ubuntu 20.04 LTS / CentOS 7 (这也是工业界最常用的两个版本)
• Kernel : 5.4.0 或 3.10 (不同内核 API 差异巨大，这是第一个坑)
• GCC : gcc 7.5 以上
• 源码包 : 厂家提供的 Linux 驱动源码（通常是一个 .tar.gz 包）

1.2 编译步骤（保姆级）

拿到源码包解压后，你通常会看到 driver 和 api 两个目录。我们先搞定 driver。

第一步：安装内核头文件 这是 99% 新手编译失败的原因------找不到 <linux/module.h>。

# Ubuntu
sudo apt-get install linux-headers-$(uname -r) build-essential

# CentOS
sudo yum install kernel-devel-$(uname -r) groupinstall "Development Tools"

第二步：修改 Makefile (如有必要) 有些老旧的驱动源码，Makefile 里的内核路径写死了 /usr/src/linux，你需要把它改成当前的路径：

# 找到这一行，通常改成这样：
KERNELDIR ?= /lib/modules/$(shell uname -r)/build

第三步：Make 之

cd driver
make clean
make

如果一切顺利，你会得到一个 rfm2g.ko 文件。这就是我们的驱动模块。

1.3 加载模块与设备节点创建

有了 .ko 文件还不够，我们得把它塞进内核，并创建 /dev/rfm2g0 设备文件。

# 1. 加载模块
sudo insmod rfm2g.ko

# 2. 查看是否加载成功
lsmod | grep rfm2g
dmesg | tail  # 应该能看到 "RFM2g: device initialized" 之类的日志

# 3. 创建设备节点 (很多驱动脚本会自动做，如果没有，需手动)
# 先看主设备号
grep rfm2g /proc/devices
# 假设输出是 245 rfm2g
sudo mknod /dev/rfm2g0 c 245 0
sudo chmod 666 /dev/rfm2g0  # 赋予读写权限，否则还得 sudo 运行程序

第二部分：架构解析 ------ 用户态如何通过 API 操作内核

在 Linux 下，应用程序（User Space）是不能直接摸硬件的。我们调用的 API，本质上都是在通过 ioctl 系统调用和内核态（Kernel Space）的驱动对话。

Linux 驱动交互架构图

硬件层
内核空间 -OS Kernel
用户空间 -Application

1. rfm2gOpen 2. open /dev/rfm2g0 3. sys_open 4. rfm2gWrite 5. mmap / ioctl 6. iowrite32 7. 发送信号 Signal 8. 硬件中断 IRQ 9. 唤醒 C++ 应用程序
   rfm2g_api.so / .a
   虚拟文件系统 VFS
   rfm2g.ko 驱动模块
   中断处理函数 ISR
   PCIE-5565 板卡
   板载内存

第三部分：Linux 下的 C++ 编程实战

Linux 下的开发习惯和 Windows 有所不同，我们通常使用 Make 或 CMake 来管理项目。

3.1 编写 CMakeLists.txt

别再手写 g++ 命令行了，用 CMake 才是现代人的做法。假设厂家提供的库在 /opt/rfm2g/lib，头文件在 /opt/rfm2g/include。

cmake_minimum_required(VERSION 3.10)
project(RFM_Linux_Demo)

set(CMAKE_CXX_STANDARD 11)

# 包含头文件路径
include_directories(/opt/rfm2g/include)

# 链接库路径
link_directories(/opt/rfm2g/lib)

# 生成可执行文件
add_executable(rfm_writer writer.cpp)
add_executable(rfm_reader reader.cpp)

# 链接 rfm2g 库 (通常叫 librfm2g.so 或 rfm2g.a)
# 注意：有些库可能还依赖 pthread 和 rt (realtime)
target_link_libraries(rfm_writer rfm2g pthread rt)
target_link_libraries(rfm_reader rfm2g pthread rt)

3.2 核心代码：Linux 特有的内存映射 (mmap)

虽然 SDK 封装了 rfm2gMapUserMemory，但理解其底层的 mmap 机制对调试非常有帮助。Linux 的内存保护机制比 Windows 严格，如果你的程序崩溃（Segmentation Fault），通常是因为权限问题 或对齐问题。

以下是一个标准的 Linux 发送端示例 writer.cpp：

#include <iostream>
#include <cstring>
#include <unistd.h> // Linux 标准头文件，用于 sleep, close 等
#include "rfm2g_api.h"

using namespace std;

// 数据结构对齐
struct __attribute__((packed)) FlightData {
    uint32_t header;
    uint64_t packetId;
    double   timestamp;
    char     payload[64];
};

int main() {
    RFM2G_HANDLE handle;
    RFM2G_STATUS result;
    void* pSharedMem = nullptr;
    volatile FlightData* pData = nullptr;

    // 1. 打开设备
    // 在 Linux 下，这里通常会打开 /dev/rfm2g0
    result = rfm2gOpen((char*)"/dev/rfm2g0", &handle);
    if (result != RFM2G_SUCCESS) {
        perror("rfm2gOpen failed"); // Linux 特有的报错方式
        return -1;
    }

    // 2. 内存映射
    // 注意：Linux 驱动有时要求映射长度必须是 Page Size (4096) 的整数倍
    // 如果 SDK 内部处理了就好，没处理的话最好手动对齐
    result = rfm2gMapUserMemory(handle, &pSharedMem, 0, sizeof(FlightData));
    if (result != RFM2G_SUCCESS) {
        cerr << "Memory Map Failed: " << result << endl;
        rfm2gClose(handle);
        return -1;
    }

    pData = (volatile FlightData*)pSharedMem;
    uint64_t counter = 0;

    cout << ">>> Writer Running on Linux (PID: " << getpid() << ")" << endl;

    while (true) {
        pData->header = 0xDEADBEEF; // 经典的魔数
        pData->packetId = counter++;

        // 模拟数据更新
        snprintf((char*)pData->payload, 64, "Linux Data Packet %lu", counter);

        if (counter % 1000 == 0) {
            cout << "Sent: " << counter << endl;
        }

        // Linux 的微秒级延时，比 Windows 的 Sleep(1) 准得多！
        usleep(1000); // 1ms
    }

    rfm2gUnMapUserMemory(handle, &pSharedMem, sizeof(FlightData));
    rfm2gClose(handle);
    return 0;
}

第四部分：Linux 特有的高级玩法

这里是区别于 Windows 开发的精华部分。

4.1 使用 select / poll 进行多路复用

在 Windows 上我们要么轮询，要么用 WaitForEvent。 在 Linux 上，我们可以把反射内存的句柄（File Descriptor）丢进 select 或 epoll 监听队列里！

这意味着，你的一个线程可以同时监听：

1. TCP 网络 socket 数据
2. 串口数据
3. 反射内存中断

这是构建高性能网关服务器的终极方案。

// 伪代码示例：同时监听 socket 和 RFM
fd_set read_fds;
int rfm_fd = rfm2gGetFileDescriptor(handle); // 假设 SDK 提供了获取原生 fd 的接口
int max_fd = max(socket_fd, rfm_fd) + 1;

while(true) {
    FD_ZERO(&read_fds);
    FD_SET(socket_fd, &read_fds);
    FD_SET(rfm_fd, &read_fds);

    // 阻塞等待，任何一个有动静就醒来
    select(max_fd, &read_fds, NULL, NULL, NULL);

    if (FD_ISSET(rfm_fd, &read_fds)) {
        // 处理反射内存数据
    }
    if (FD_ISSET(socket_fd, &read_fds)) {
        // 处理网络数据
    }
}

4.2 信号（Signal）处理

Linux 驱动通常支持发送信号给用户进程。比如板卡掉电了、光纤断了，驱动可以发一个 SIGUSR1 给你的程序。 你需要注册一个信号处理函数来捕获这些异常，而不是让程序直接闪退。

void signal_handler(int signum) {
    if (signum == SIGUSR1) {
        cout << "收到驱动发来的异常信号！可能是光纤断开了！" << endl;
        // 执行安全停机逻辑
    }
}

// 在 main 中注册
signal(SIGUSR1, signal_handler);

第五部分：避坑指南 (Linux 专属)

坑一：权限不够 (Permission Denied)

现象 ：运行程序报错 Can't open device。 原因 ：普通用户默认没有访问 /dev/ 下设备的权限。 解决：

1. (临时) sudo ./your_program ------ 不推荐，因为文件生成的 log 也是 root 权限的，以后删都删不掉。

2. (永久) 创建 udev 规则。在 /etc/udev/rules.d/ 下新建 99-rfm2g.rules：

   KERNEL=="rfm2g*", MODE="0666"

   然后重启或重载 udev。

坑二：内存映射失败 (Invalid Argument)

现象 ：rfm2gMapUserMemory 返回错误。 原因 ：Linux 的 mmap 非常挑剔。

• 偏移量 ：必须是页大小（4KB）的整数倍。你不能从 0x0001 开始映射，必须从 0x0000 或 0x1000 开始。
• 大小：虽然 API 允许你映射 100 字节，但内核实际上是按页分配的。

坑三：内核升级导致的驱动失效

现象 ：apt upgrade 后，驱动加载不上了。 原因 ：Linux 内核接口（ABI）不是稳定的。内核升级后，之前的 .ko 文件无法在新内核中运行。 解决 ：使用 DKMS (Dynamic Kernel Module Support)。它可以让驱动在内核更新后自动重新编译。如果懒得配置 DKMS，那就写个脚本，每次开机检测并重编译。

---

结语：Linux 才是开发者的归宿

在 Linux 下开发反射内存，虽然入门门槛比 Windows 高（要懂 Makefile，要懂 insmod，要懂权限），但一旦你跨过了这道坎，你会发现这里的世界极其自由。

你可以精准控制每一个 CPU 核心，你可以用脚本自动化一切，你可以榨干硬件的每一滴性能。这才是嵌入式开发的浪漫。

如果你在 Linux 驱动编译过程中遇到了该死的 vermagic 错误，或者 CMake 链接不上库，欢迎评论区留言。我是踩过所有坑过来的，你的痛，我都懂。

关注我，下期我们聊聊如何在 VxWorks 实时系统上玩转反射内存！

---

如果你对反射内存卡驱动开发、多机同步架构设计 感兴趣，或者在项目中遇到了实时性不足的坑，欢迎在评论区留言或者私信交流。

---
