【matlab】Simulink 常用模块速查与功能理解（信号、控制与数学模块）

文章目录

前言
[定义概念 + 缩写](#定义概念 + 缩写)
性质
- [1. 信号源模块（输入端）](#1. 信号源模块（输入端）)
- [2. 连续系统与控制模块](#2. 连续系统与控制模块)
- [3. 数学运算模块](#3. 数学运算模块)
- [4. 信号路由与重组模块](#4. 信号路由与重组模块)
- [5. 逻辑与比较模块](#5. 逻辑与比较模块)
- [6. 显示与观测模块](#6. 显示与观测模块)
使用步骤
- [步骤 1：明确系统类型](#步骤 1：明确系统类型)
- [步骤 2：从库中搜索模块](#步骤 2：从库中搜索模块)
- [步骤 3：搭建最小可运行模型](#步骤 3：搭建最小可运行模型)
- [步骤 4：逐步增加复杂度](#步骤 4：逐步增加复杂度)
- [示例（MATLAB + Simulink 思维对应）](#示例（MATLAB + Simulink 思维对应）)
总结

前言

在使用 Simulink 进行自动控制、信号处理或系统建模时，最容易遇到的问题并不是"理论不会"，而是不知道该用哪个模块、模块在库里的位置、以及模块之间如何组合 。

这张图【1】可以看作是一张 Simulink 常用模块的功能地图 ，涵盖了信号源、传递函数、控制器、数学运算、逻辑判断以及信号整形等核心模块。本文将基于这张图，对这些模块进行系统梳理，帮助建立一个从功能到建模的直觉映射。

定义概念 + 缩写

Simulink

MATLAB 提供的基于模块（Block）的系统建模与仿真工具，广泛用于
- 自动控制
- 信号与系统
- 数字信号处理
- 通信与嵌入式系统
Block（模块）

Simulink 中的基本功能单元，每个模块完成一个确定的数学或逻辑功能。
Subsystem（子系统）

用于对复杂模型进行封装与层次化管理。
PID

比例（P）、积分（I）、微分（D）控制器，是控制系统中最常见的控制模块。

性质

从功能上看，图中的模块可以分为以下几类：

1. 信号源模块（输入端）

用于产生系统的输入信号，常见于仿真激励：

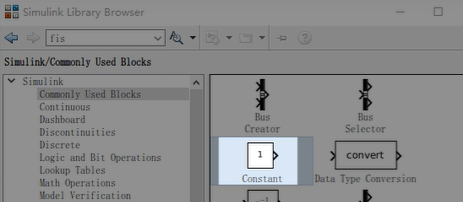

常数（Constant）
阶跃信号（Step）
脉冲信号
正弦波（Sine Wave）
随机信号 / 噪声

特点：

通常位于模型最左侧
决定系统的"测试场景"

2. 连续系统与控制模块

用于描述系统动力学与控制律：

传递函数（Transfer Function）

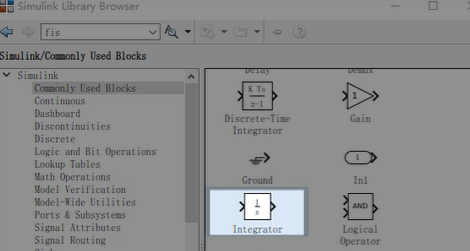

积分器（1/s）

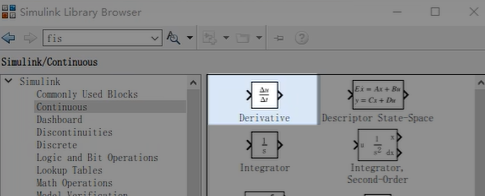

微分器

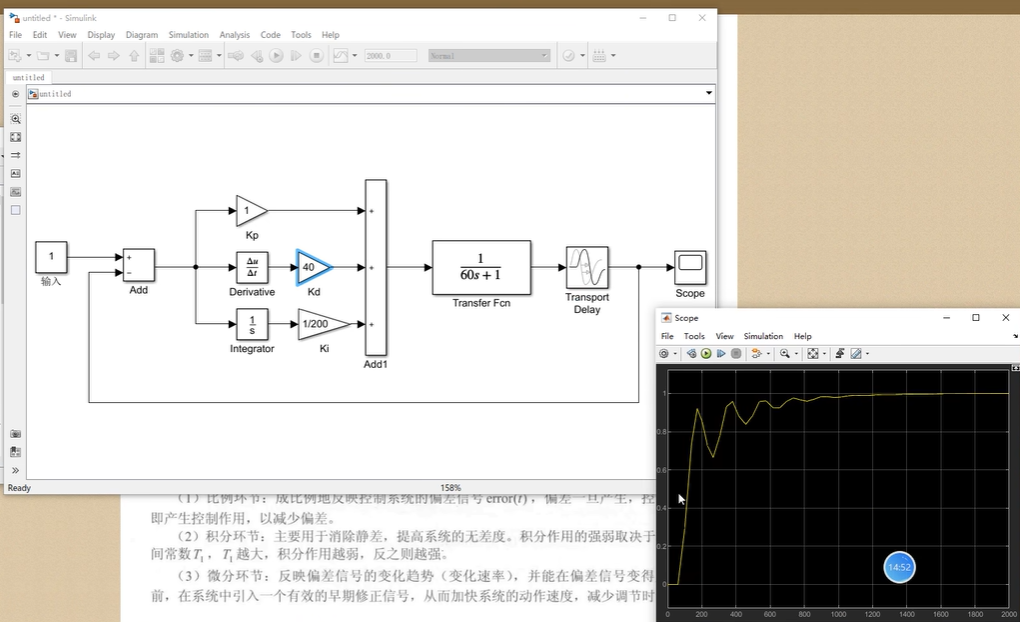

PID 控制器（PID(s)、离散 PID）[5]

特点：

直接对应控制理论中的数学模型
是自动控制建模的核心模块

3. 数学运算模块

完成基础或非线性数学运算：

加法、减法、

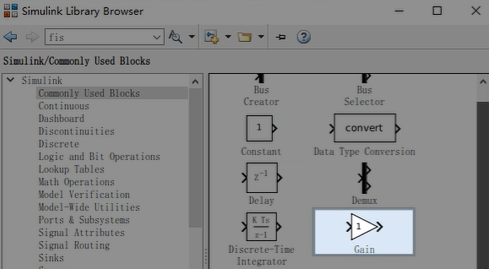

乘法（增益）
除法
乘方（平方、开方）
三角函数（sin、cos）
绝对值、指数函数

特点：

用于构建非线性系统或中间计算过程
在状态方程、信号变换中非常常见

4. 信号路由与重组模块

用于整理、拆分或组合信号：

Mux / Demux
Selector
Reshape
Matrix Multiply

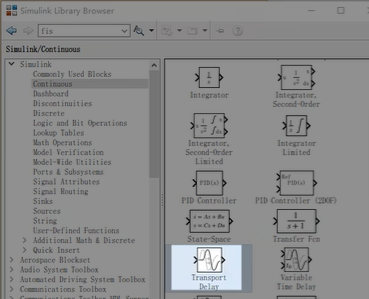

Transprot Delay 传递延迟
Transfer Function 传递函数

特点：

不改变信号本身的物理意义
只改变信号的"组织方式"
在状态空间、多输入多输出系统中非常重要

5. 逻辑与比较模块

用于条件判断和逻辑控制：

比较器（>、<、=）
Min / Max
Switch
逻辑运算（AND / OR）

特点：

常用于控制切换、饱和限制、保护逻辑
在工程模型中不可或缺

6. 显示与观测模块

用于结果观察：

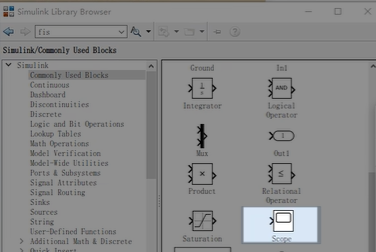

Scope 示波器
Display
运行与观测长度

特点：

通常放在模型最右侧
用于验证系统动态性能

使用步骤

下面给出一个**从"看到模块 → 能搭系统"**的通用使用流程。

步骤 1：明确系统类型

控制系统 → 重点关注 传递函数 / PID / 积分器
信号处理 → 重点关注 信号源 / 数学运算 / FFT / 滤波
状态空间 → 重点关注 Mux / Matrix / Integrator

步骤 2：从库中搜索模块

推荐做法：

直接在 Simulink Library Browser 搜索英文关键词
- transfer
- pid
- sum
- mux
- scope

步骤 3：搭建最小可运行模型

最基本结构通常为：

yaml 复制代码

信号源 → 系统模块 →（可选）控制器 → Scope

步骤 4：逐步增加复杂度

先跑通
再加反馈
最后加非线性、逻辑判断、噪声等

示例（MATLAB + Simulink 思维对应）

matlab 复制代码

% 连续系统传递函数
G = tf(1, [1 2 1]);

% 闭环系统
sys_cl = feedback(G, 1);

step(sys_cl)

在 Simulink 中，上述代码对应的模块组合就是：

Transfer Function

Sum（负反馈）

Scope

总结

看到 PID → 想到控制律

看到 Integrator → 想到状态变量

看到 Mux → 想到状态向量

那么从理论到 Simulink 建模的距离，就已经被大幅缩短了。
