前言

---

一、Rancher基础认知

1.1 Rancher概述

Rancher是一款开源的企业级多集群Kubernetes管理平台，核心价值在于解决K8s集群在混合云+本地数据中心场景下的集中部署与管理问题，同时保障集群安全性，简化容器化应用的交付流程。

其核心优势包括：

• 无需深度掌握K8s概念，通过可视化界面即可完成集群与应用管理；
• 支持多集群统一管控，适配公有云、私有云、物理机等多种部署环境；
• 内置安全机制与监控能力，满足企业级生产环境需求。

Rancher官方文档：https://docs.rancher.cn/

K8s是容器调度引擎，Rancher是K8s集群的管理平台，通过Rancher可实现对多个K8s集群的统一管控。

二、环境准备

2.1 环境规划

本次部署需4台节点服务器，操作系统建议为CentOS 7.x或Ubuntu 18.04+，节点角色与IP规划如下：

节点角色	节点名称	IP地址	核心功能
K8s控制节点	master01	192.168.10.55	管理K8s集群，运行rancher-agent
K8s工作节点	node01	192.168.10.51	运行容器应用
K8s工作节点	node02	192.168.10.52	运行容器应用
Rancher管理节点	rancher	192.168.10.50	部署Rancher服务，提供管理界面

三、Rancher安装及配置

3.1 安装Rancher组件

3.1.1 master01节点：下载rancher-agent镜像

# 拉取rancher-agent镜像
docker pull rancher/rancher-agent:v2.5.7

3.1.2 rancher节点：部署Rancher服务

# 1. 拉取rancher镜像（版本v2.5.7）
docker pull rancher/rancher:v2.5.7

# 2. 启动rancher容器
docker run -d \
--restart=unless-stopped \  # 容器退出时自动重启（Docker守护进程启动时已停止的容器除外）
-p 80:80 \                   # 映射HTTP端口（80）
-p 443:443 \                 # 映射HTTPS端口（443）
--privileged \               # 赋予容器特权模式（确保Rancher正常运行）
--name rancher \             # 容器命名为rancher
rancher/rancher:v2.5.7       # 使用的镜像版本
======================================================================================
docker run -d --restart=unless-stopped -p 80:80 -p 443:443 --privileged --name rancher rancher/rancher:v2.5.7

# 3. 验证容器是否启动成功
docker ps -a | grep rancher

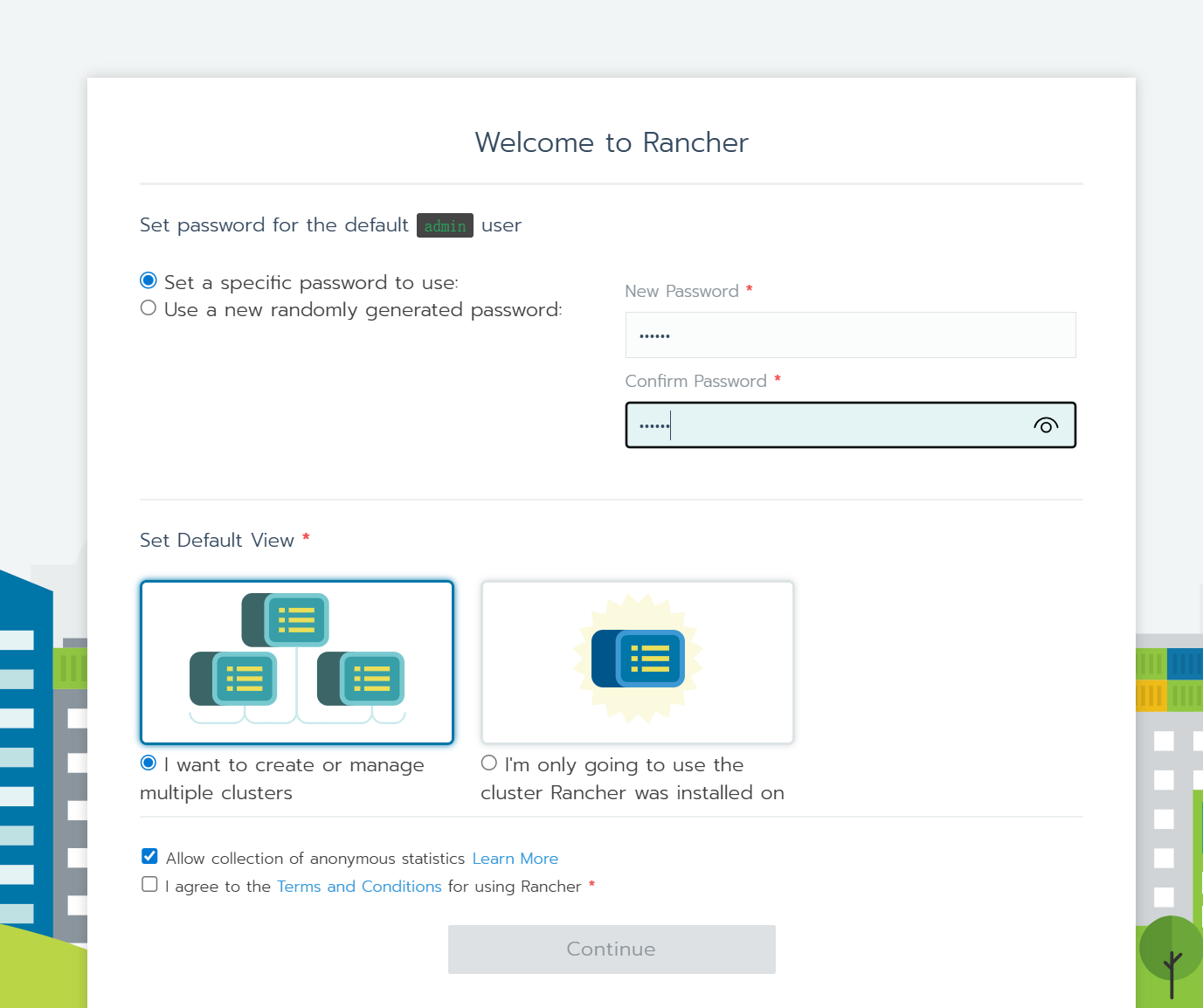

3.2 登录Rancher平台

3.3 导入已存在的K8s集群

Rancher的核心功能之一是管理已有K8s集群，本次实操将master01、node01、node02组成的K8s集群导入Rancher：

1、进入Rancher主界面，点击右上角【添加集群】，选择【导入】（导入已有K8s集群）；

2、在【集群名称】输入框中填写k8s-cluster，点击【创建】；

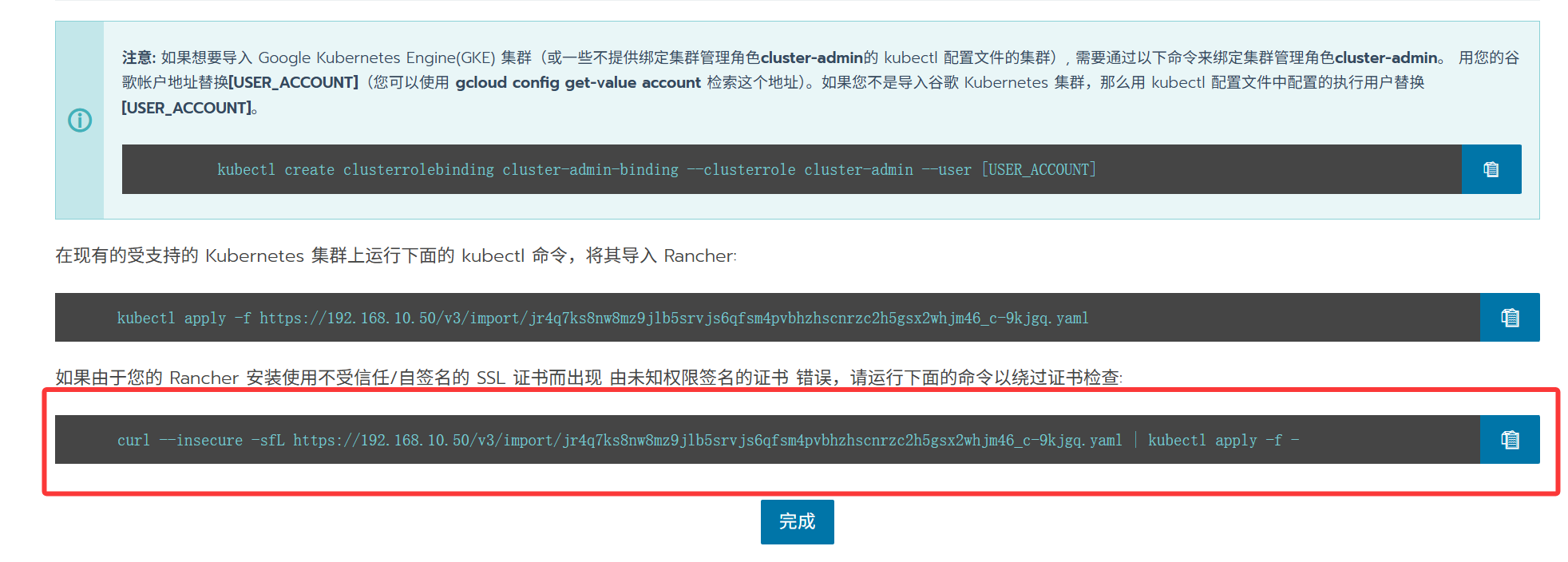

3、页面会生成3条导入命令，选择第三条命令（绕过证书检查，适合测试环境），复制命令内容；

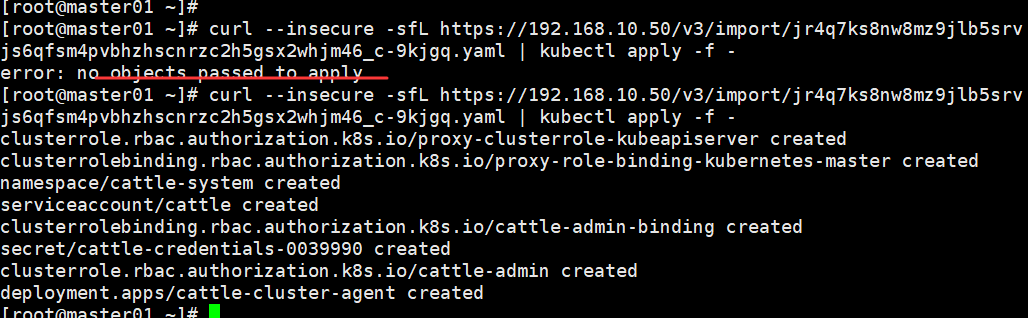

4、登录master01节点，粘贴并执行复制的命令，先在Rancher页面点击完成（若第一次执行报错，再次执行即可）

3.3.1 验证集群导入结果

在master01节点执行以下命令，验证Rancher相关命名空间与Pod是否正常运行：

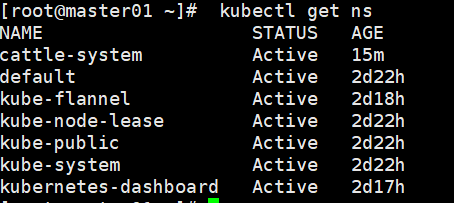

# 1. 查看命名空间（需存在cattle-system、fleet-system（2.5.7版本没有））
kubectl get ns


cattle-system     Active   3m24s  # Rancher集群代理相关命名空间
default           Active   5d    # K8s默认命名空间

# 2. 查看cattle-system命名空间下的Pod（状态需为Running）
kubectl get pods -n cattle-system -o wide

Pod为Running状态，说明K8s集群已成功导入Rancher。

3.4 部署Rancher监控系统

1、进入已导入的k8s-cluster集群界面，点击页面提示【启用监控以查看实时监控】；

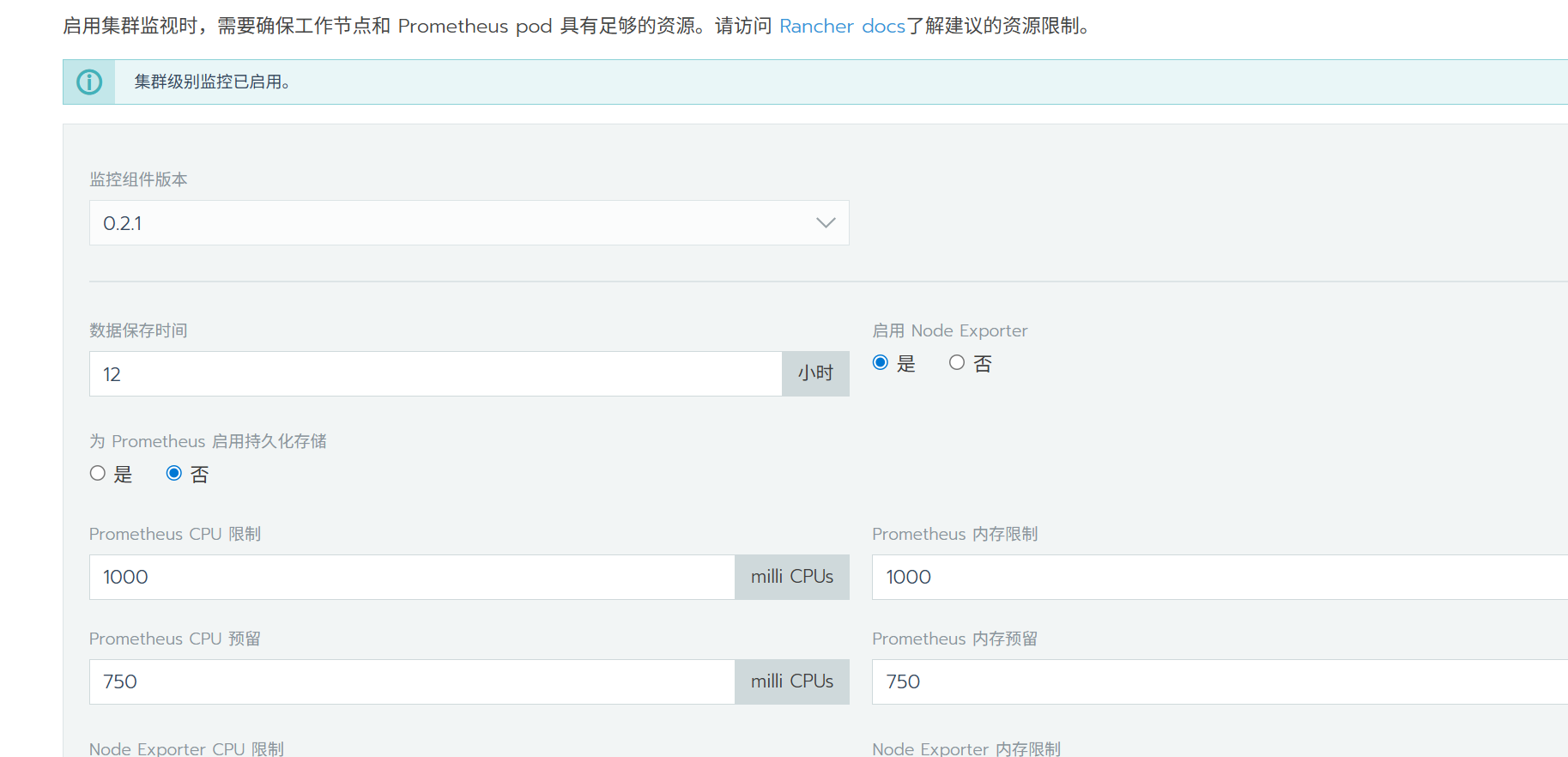

2、在【监控组件版本】下拉框中选择0.2.1，其他参数保持默认；

3、点击【启用监控】，监控组件启动需约10分钟（耐心等待，期间不要重复操作）；

4、监控启用成功后，可在集群界面查看CPU、内存、Pod数量等实时指标。

3.5 基于Rancher仪表盘管理K8s集群（以创建Nginx服务为例）

Rancher提供可视化仪表盘，可替代kubectl命令行操作K8s资源。

本次以创建Nginx服务为例，演示仪表盘的使用流程。

3.5.1 步骤1：创建命名空间（Namespace）

命名空间用于隔离不同环境的资源（如开发环境、生产环境），本次创建dev命名空间：

1、 进入k8s-cluster集群的仪表盘界面（点击【仪表盘】）；

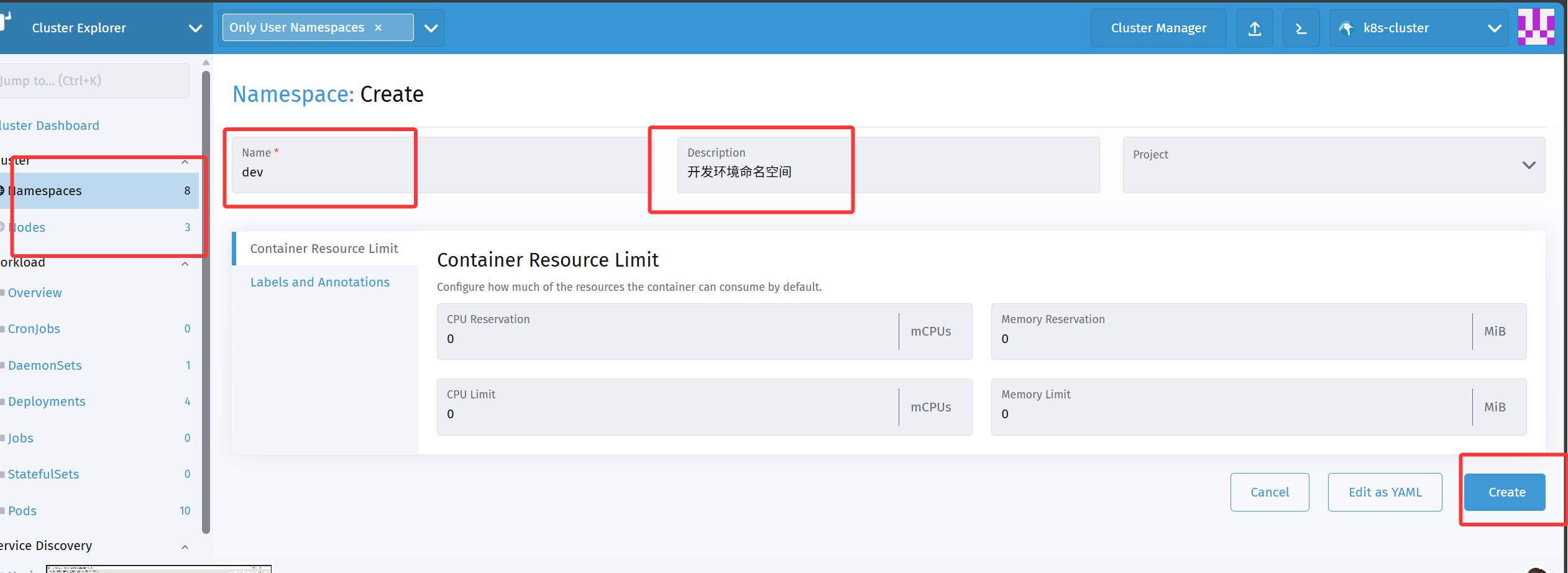

2、点击左侧菜单【Namespaces】，再点击右侧【Create】；

3、在【Name】输入框填写dev，【Description】可自定义（如"开发环境命名空间"）；

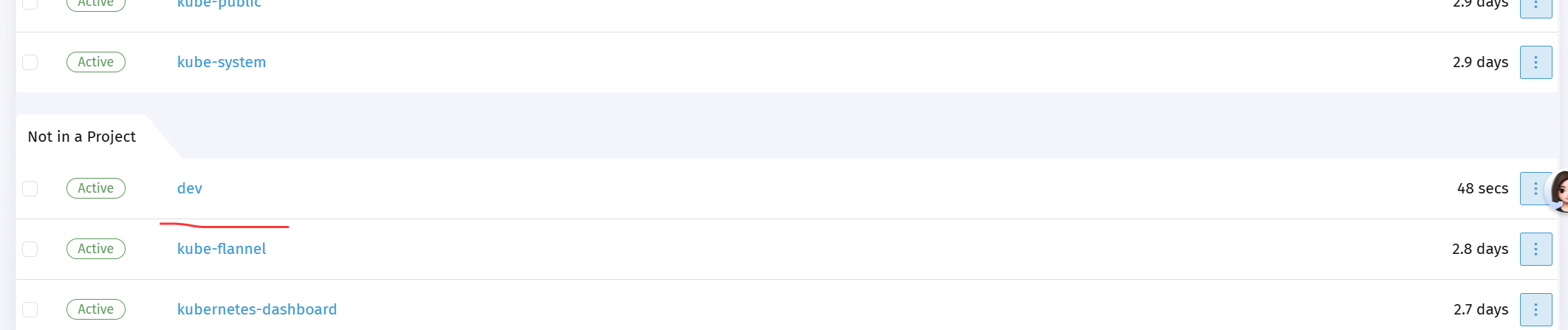

4、点击右下角【Create】，完成命名空间创建。

3.5.2 步骤2：创建Deployment资源

Deployment用于定义Pod的部署规则（如副本数、镜像版本），本次创建3个Nginx副本：

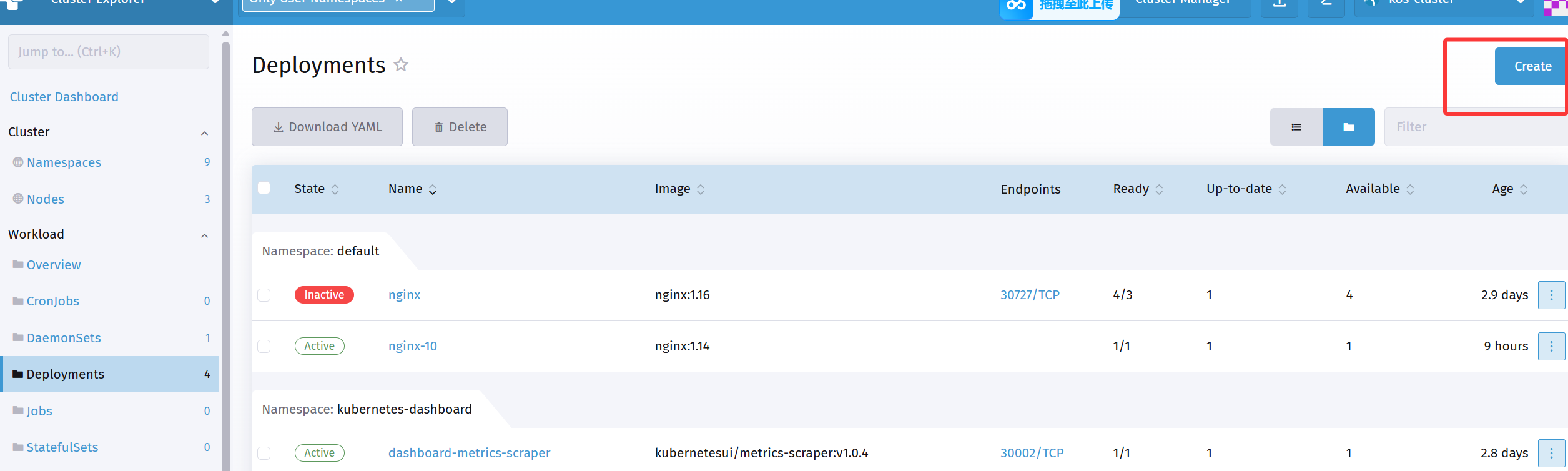

1、点击左侧菜单【Deployments】，点击右侧【Create】；

2、基础配置：

• 【Namespace】下拉选择dev；
• 【Name】输入nginx-dev；
• 【Replicas】输入3（创建3个Pod副本）；

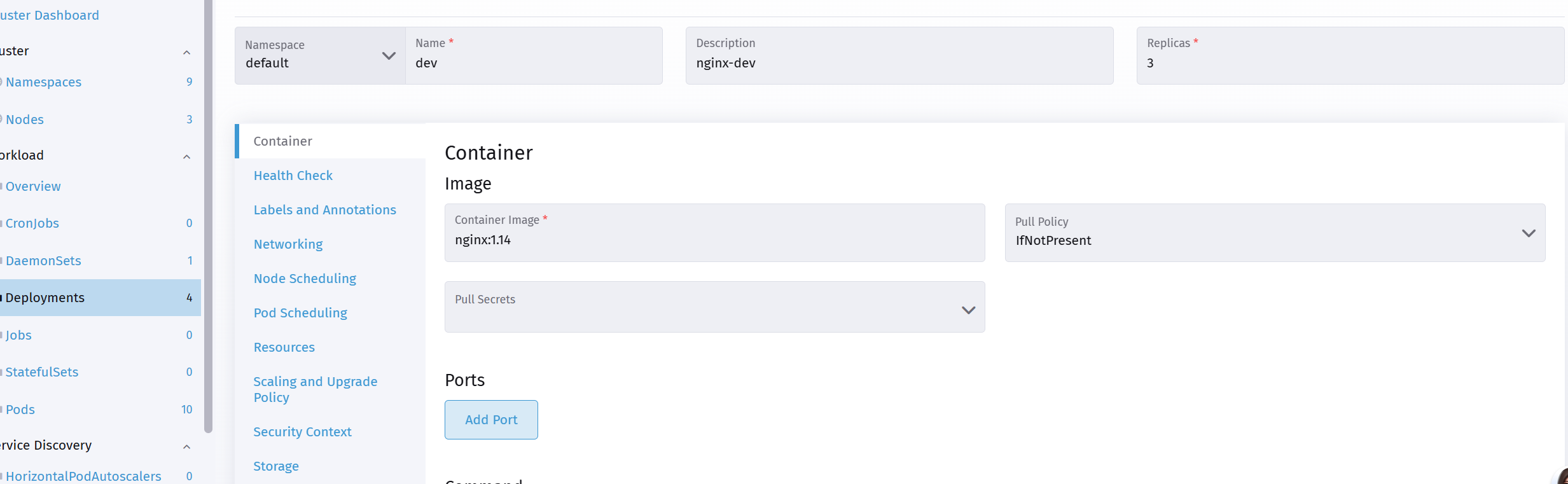

3、容器配置（点击【Container】选项卡）：

• 【Container Image】输入nginx:1.14（指定Nginx镜像及版本）；
• 【Pull Policy】选择IfNotPresent（本地有镜像则不重新拉取）；

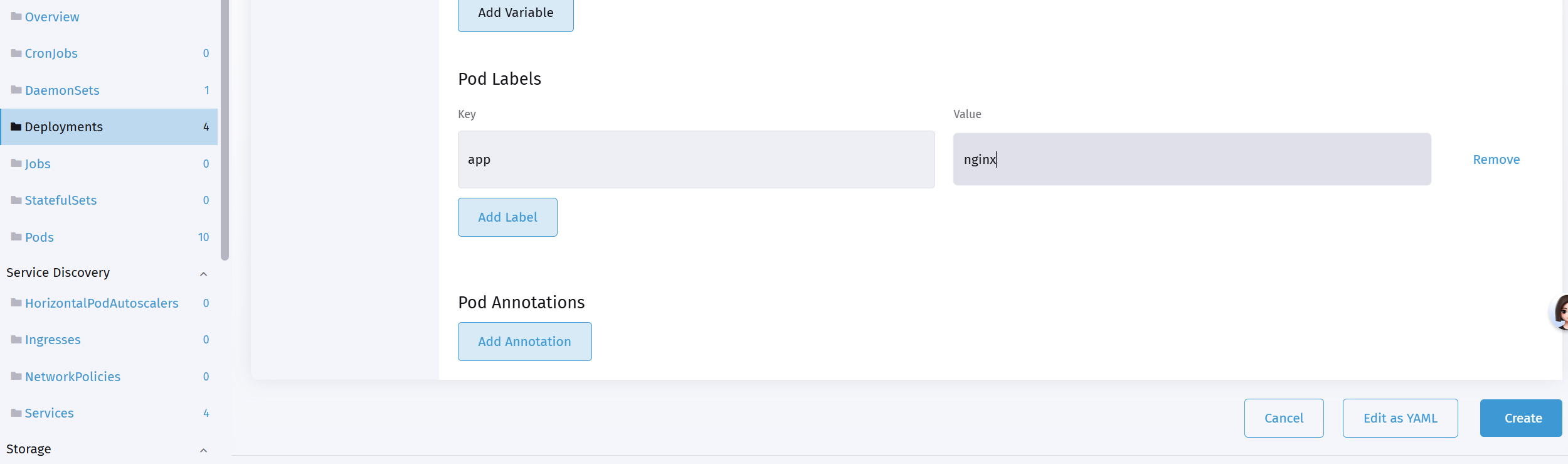

4、标签配置：

• 【Pod Labels】下点击【Add Label】，【Key】输入app，【Value】输入nginx（给Pod打标签，用于后续Service关联）；

5、点击右下角【Create】，完成Deployment创建。

3.5.3 步骤3：创建Service资源

Service用于暴露Pod的网络访问能力，本次选择NodePort类型（通过节点IP+端口访问）：

1、点击左侧菜单【Services】，点击右侧【Create】；

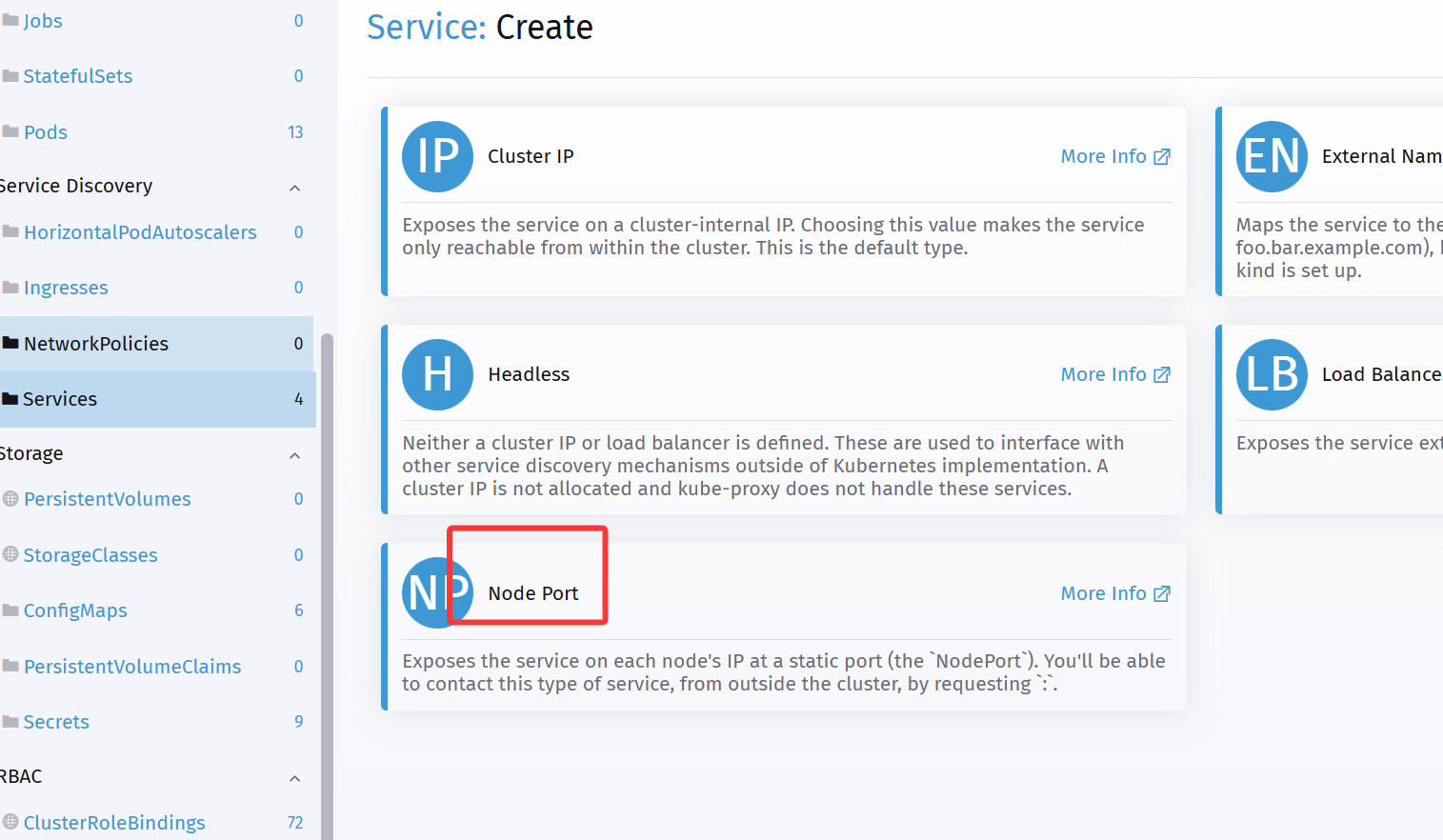

2、选择服务类型【Node Port】；

3、基础配置：

【Namespace】下拉选择dev；

【Name】输入nginx-dev；

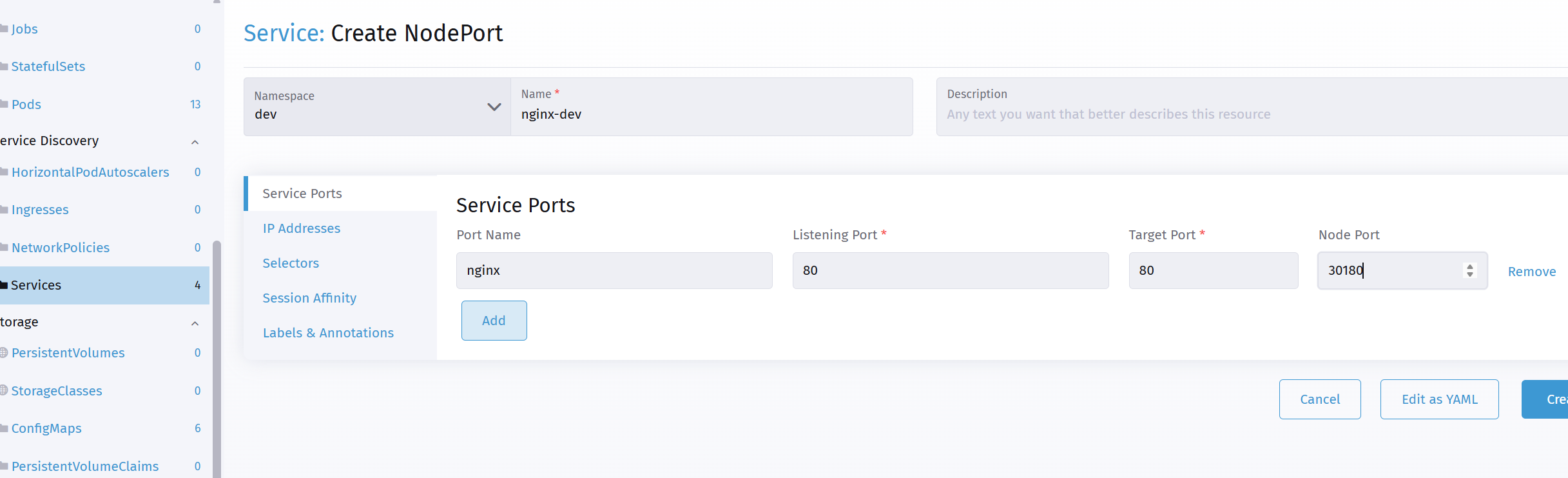

4、端口配置：

• 【Port Name】输入nginx；
• 【Listening Port】输入80（Service监听端口）；
• 【Target Port】输入80（Pod的目标端口，与Nginx默认端口一致）；
• 【Node Port】输入30180（节点端口，范围需在30000-32767之间）；

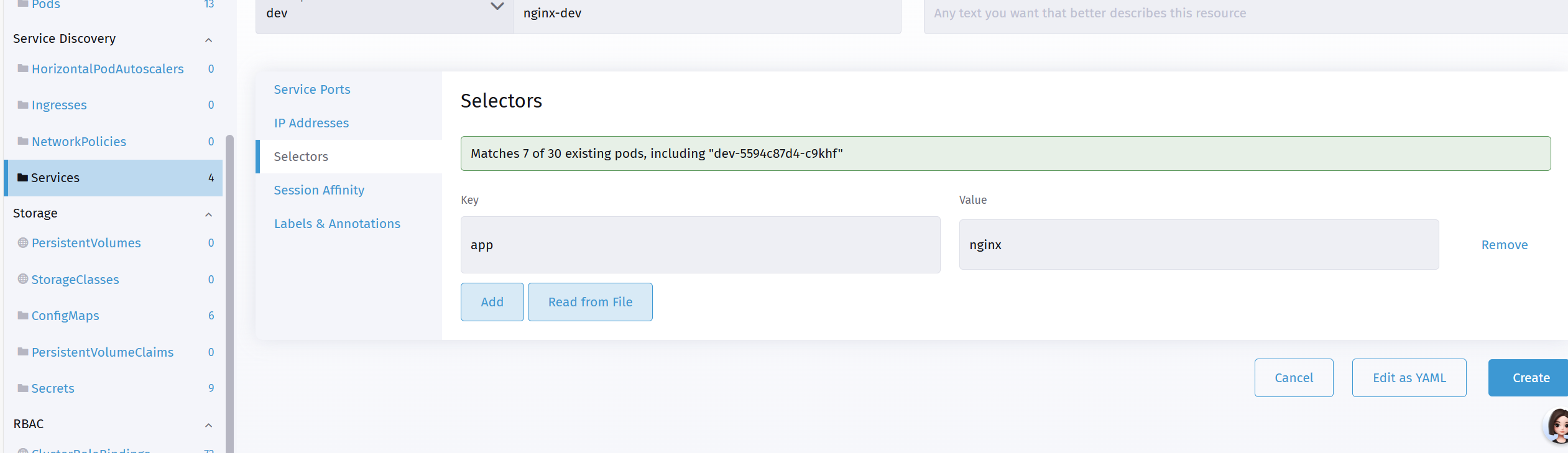

5、 关联Pod（点击【Selectors】选项卡）：

• 【Key】输入app，【Value】输入nginx（通过标签关联步骤2创建的Nginx Pod）；

6、点击右下角【Create】，完成Service创建。

3.5.4 步骤4：验证Nginx服务访问

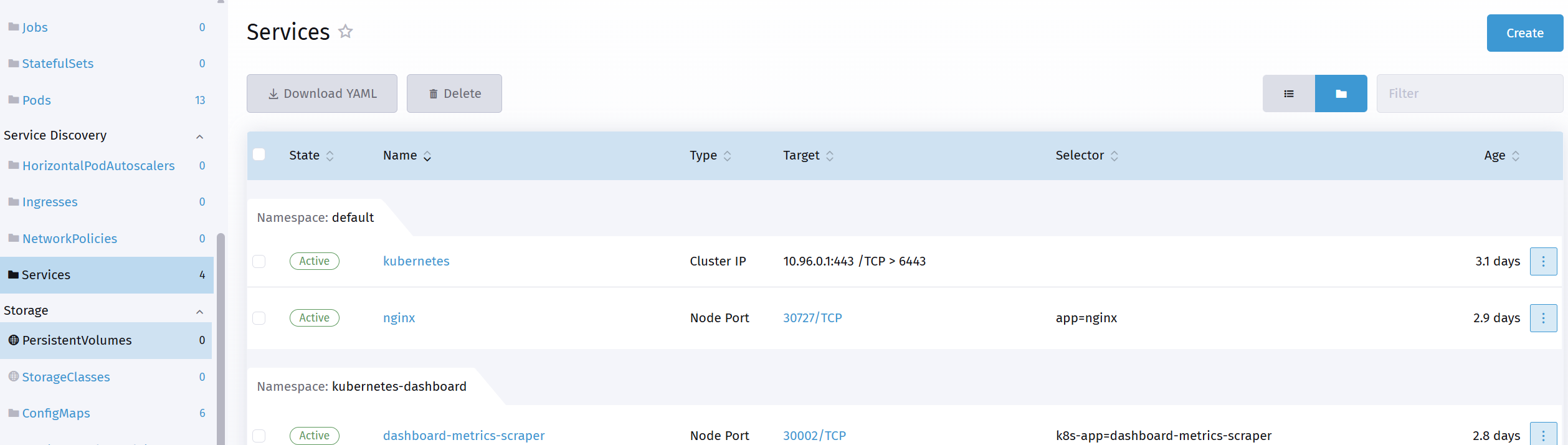

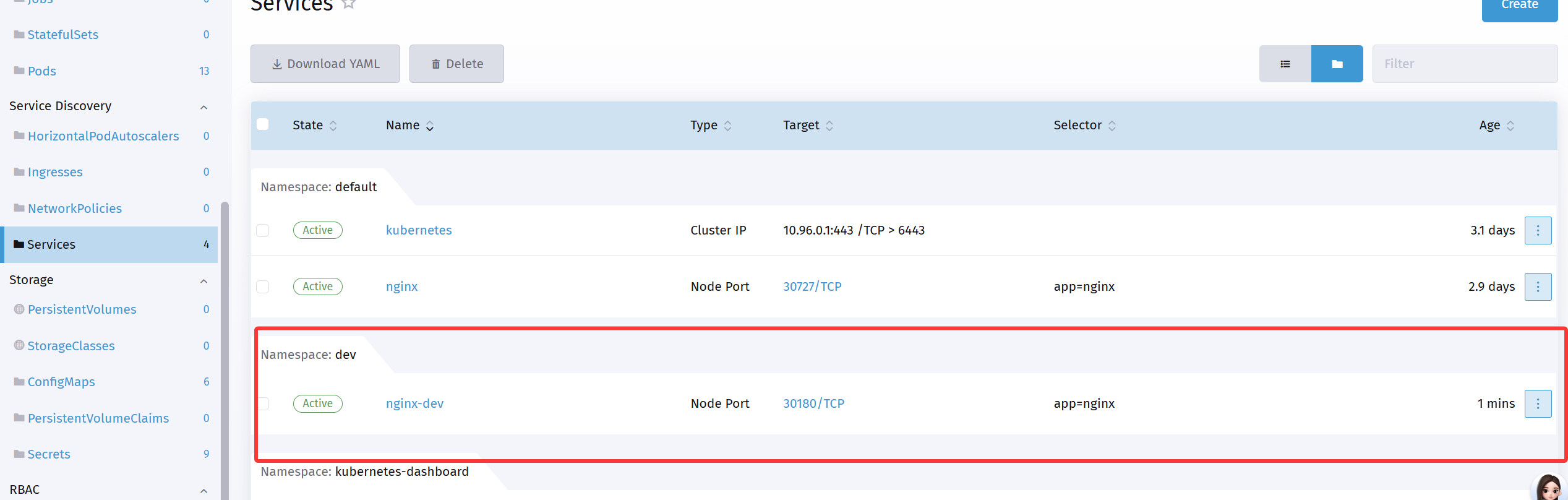

1、进入【Services】界面，点击nginx-dev服务，查看【Node Port】是否为30180/TCP；

2、打开浏览器，输入任意K8s工作节点IP+节点端口（如http://192.168.10.15:30180）；

3、若页面显示Nginx默认欢迎页，说明服务创建成功。

总结
