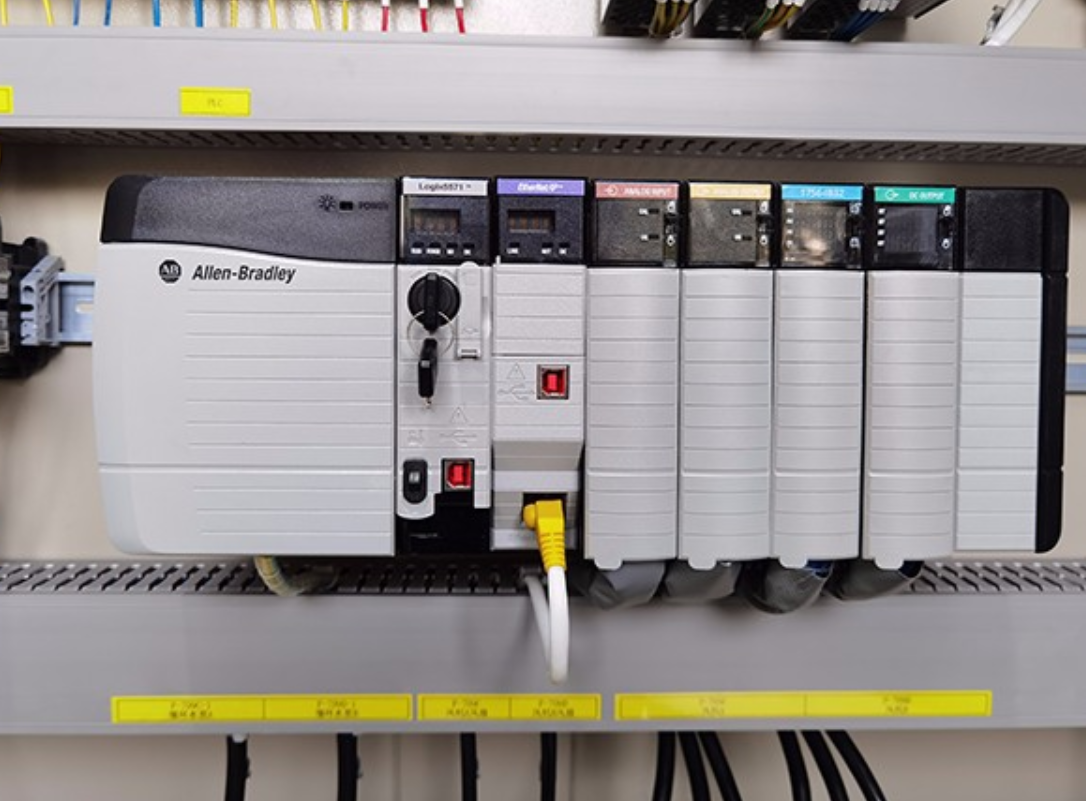

随着制造业向智能化、柔性化方向快速发展，许多传统制造企业的自动化生产线面临着核心设备互联互通的严峻挑战。在某汽车零部件精密加工生产线中，其核心控制系统采用罗克韦尔自动化（AB）的ControlLogix系列PLC，而负责精密装配与搬运的六台工业机器人则采用基于DeviceNet协议的通信接口。由于协议不兼容，PLC无法直接对机器人进行实时控制与数据交换，导致生产线存在"信息孤岛"，协调调度依赖人工干预与预设固定程序，严重制约了生产节拍、柔性化生产能力与整体设备效率（OEE）的提升。
二、项目痛点
1.协议壁垒，互联困难：AB PLC主流采用Ethernet/IP协议，与机器人的DeviceNet协议属于不同网络层，无法直接通信，亟需一个协议转换网关作为"翻译官"。
2.数据割裂，可视性差：机器人的运行状态（如坐标、扭矩、报警代码）、产量数据无法实时上传至PLC及上位监控系统，管理层缺乏实时数据驾驶舱。
3.调度僵化，柔性不足：生产订单切换时，无法通过PLC实时动态调整机器人参数与任务，换线时间长，无法满足小批量、多品种的柔性生产需求。
4.维护滞后，故障率高：设备故障无法实时预警，机器人异常往往在造成停线后才被发现，排查困难，平均修复时间（MTTR）长。
5.集成成本高，周期长：传统解决方案涉及底层驱动深度开发与多硬件组合，导致系统复杂、实施周期漫长且后期维护难度大。
核心利器：捷米特JM-EIP-DNTM协议转换网关功能简介
捷米特JM-EIP-DNTM是一款高性能的工业网关 ，专门设计用于解决工业现场中不同协议设备间的互联难题。在本项目中，它扮演着至关重要的数据采集器与协议中枢角色：
核心功能：实现Ethernet/IP与DeviceNet之间的双向协议转换。
数据透明传输：将DeviceNet机器人中的I/O数据、状态字直接映射为AB PLC能够识别的标签数据，反之亦然，实现无缝数据交换。
高可靠性设计：工业级硬件，支持宽温宽压，适应严苛车间环境，确保通信稳定。
便捷配置：提供用户友好的配置软件，无需复杂编程，通过图形化界面即可完成设备映射与参数设置，极大缩短了集成时间。
网络拓展：本身也作为一个功能强大的物联网网关，可为未来接入车间级MES/SCADA系统提供标准化数据接口。

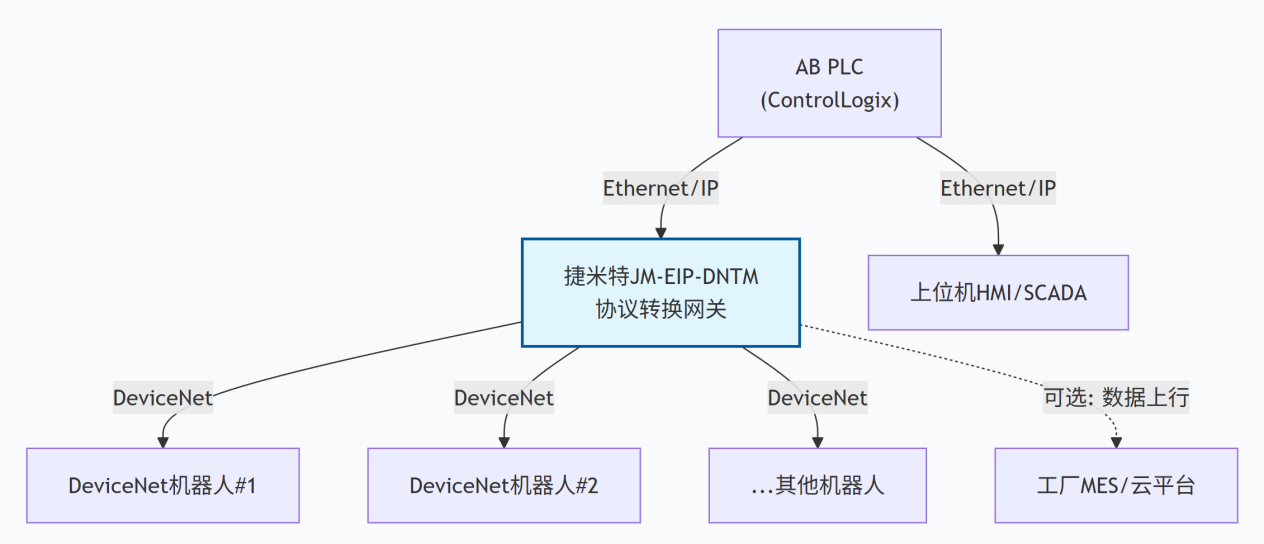

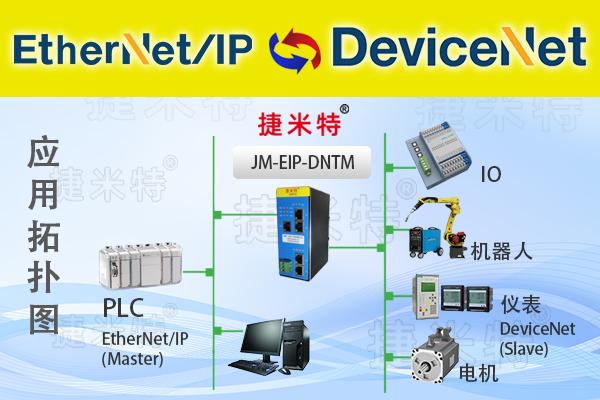

三、系统拓扑结构
解决方案与实施过程
解决方案描述：在PLC机柜中部署一台捷米特JM-EIP-DNTM协议转换网关。网关的Ethernet/IP端口接入现有工厂以太网，与AB PLC处于同一网络；其DeviceNet端口通过总线连接所有机器人。通过配置软件，将每个机器人的关键输入/输出数据点（如启动、停止、故障信号、当前位置寄存器等）一对一映射到PLC的特定数据标签中。PLC像访问本地设备一样，通过读写这些标签即可直接控制机器人并获取状态，实现了从"硬接线+人工"模式到"全数字通信+自动调度"模式的根本转变。
实施过程：
1.网络规划与硬件安装：规划独立的DeviceNet总线网络，安装网关、终端电阻、电源模块，完成物理接线。
2.网关参数配置：使用JM-EIP-DNTM专用工具，扫描并添加所有机器人从站设备，定义DeviceNet通信参数。
3.数据映射配置：在配置软件中，将机器人需要交换的每个数据点（如"机械臂就绪"信号）映射为网关内部寄存器地址，并关联至Ethernet/IP端的标签名。
4.PLC程序开发：在RSLogix5000中，添加网关为通用Ethernet/IP模块，并导入已配置好的标签数据结构。编写逻辑程序，实现对机器人组的协同控制与数据采集。
5.联调测试与上线：进行分段与全系统联调，测试通信稳定性、控制实时性与故障恢复能力，优化后正式投入运行。

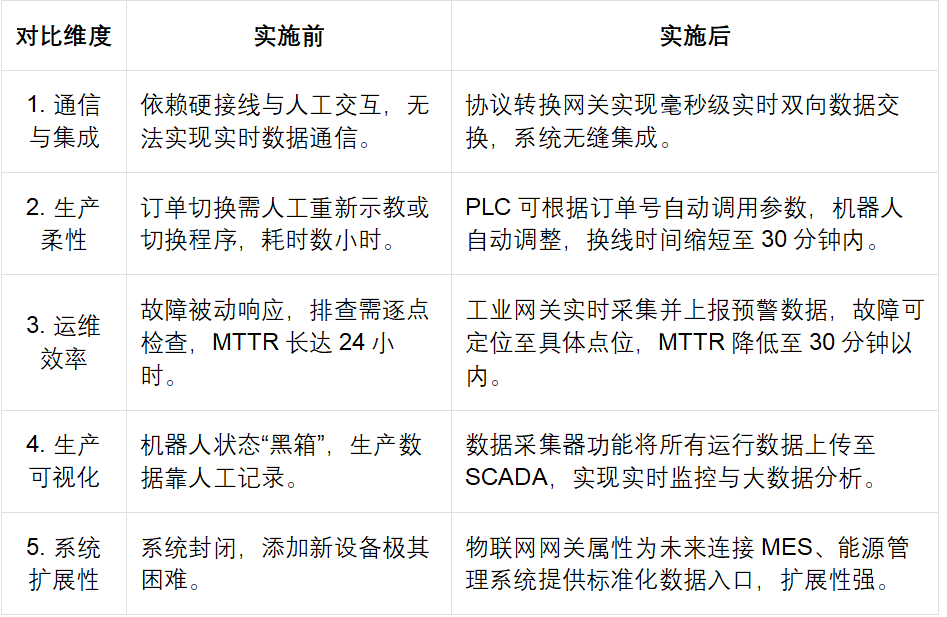

四、应用效果与前后对比
五、行业应用前景与总结
在当前工业4.0与数字化转型浪潮下，类似本案例的协议转换需求在新能源（锂电、光伏）、半导体制造、食品饮料包装、物流仓储等高速发展、对自动化与柔性化要求极高的行业尤为突出。这些行业的生产设备来源广泛，协议标准不一，对智能网关的需求旺盛。此外，生物制药行业对生产过程的可追溯性要求严苛，也急需通过可靠的数据采集与转换确保数据链完整。
六、总结：
本项目通过引入捷米特JM-EIP-DNTM这款专业的协议转换网关 ，成功打破了AB PLC与DeviceNet机器人之间的通信壁垒。它不仅是一个简单的数据采集器 ，更是一个承上启下的工业网关 和物联网网关。方案以较低的成本和快速的部署，实现了生产线控制层的高效融合与数据的透明化流动，显著提升了生产柔性、运维效率与管理精细化水平，为企业后续的数字化、网络化升级奠定了坚实的"数据基座"。这充分证明，在迈向智能制造的进程中，选择一款可靠、高效的智能网关进行协议融合，是破解"信息孤岛"、释放设备潜能、快速获取投资回报的关键一步。
