DMA1和DMA2是什么？DMA总线与Dcode总线有区别？SDIO又是干嘛的，system干嘛的？总线矩阵干嘛的？

⭐ 本节用于答疑⭐

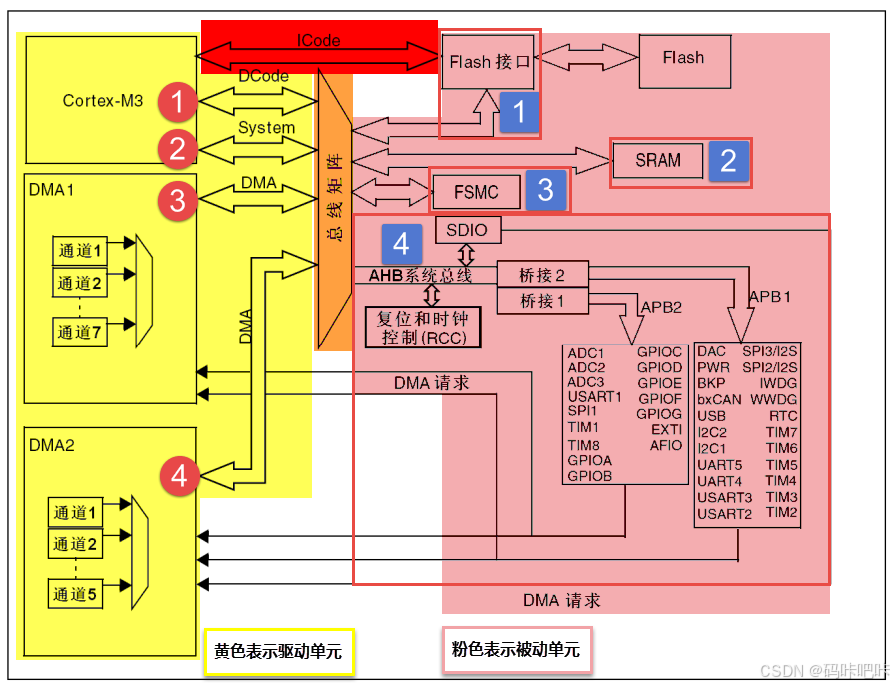

芯片（这里指内核，或者叫CPU）和外设之间通过各种总线连接，其中驱动单元有4个，被动单元也有4个，具体见图 1‑4。为了方便理解，我们都可以把驱动单元理解成是CPU部分，被动单元都理解成外设。下面我们简单介绍下驱动单元和被动单元的各个部件。

下面我把你问的所有概念 DMA1 / DMA2、DMA 总线、DCode 总线、SDIO、System 总线、总线矩阵 全部系统性讲清楚，用最适合 STM32 理解的方式，让你彻底掌握。

一、DMA1 和 DMA2 是什么？

DMA = Direct Memory Access（直接内存访问）

作用：

让外设与内存之间的数据搬运不用 CPU 参与，提高效率。

STM32（特别是 F4 系列）内部有 两个 DMA 控制器：

DMA1
DMA2

它们本质都是 DMA 控制器，但服务的 外设不同。

⭐ 1.1. DMA1 和 DMA2 的区别？

特征	DMA1	DMA2
位置	APB1 外设附近	AHB1/高级外设附近
能服务的外设	USART2、USART3、SPI2、I2C1 等	SDIO、ADC、SPI1、I2S、DAC、高速设备
支持的通道	7 通道	5 通道（但更高级）

关键区别：

DMA2 可以访问到外部高速外设（如 SDIO、ADC、SPI1）。
DMA1 多用于普通外设（USART2/3、SPI2、I2C 等）。

举例：

SDIO（SD 卡读写）只能用 DMA2
ADC（高速采样）也只能 DMA2

⭐ 1.2. 为什么需要两个 DMA？

因为 F4 系列外设数量多，如果只有一个 DMA，带宽会不够。

DMA1、DMA2 对应不同的 AHB 总线：

复制代码

CPU
 |
AHB 总线矩阵
 |
+---------+    +---------+
| DMA1    |    | DMA2    |
+---------+    +---------+
 |              |
外设组1         外设组2（高速）

二、DMA 总线 vs DCode 总线（区别很大）

✔ DMA 总线 = DMA 控制器使用的访问通道

DMA 当作"数据搬运工"
通过 AHB 总线访问 SRAM、外设
不占用 CPU

✔ D-Cache / DCode 总线（数据总线）

在 STM32F4 内部 CPU 有 三个总线端口：

CPU端口	名称	用途
ICode	指令总线	取指令（从 Flash）
DCode	数据总线	CPU 读取常量、Flash 中的数据
System	系统总线	访问 SRAM、外设、DMA 同步等

总结：

DCode = CPU 访问 Flash 里的常量/表数据用的通道
DMA 总线 = DMA 用来搬数据的通道

两者用途完全不同。

三、SDIO 是干嘛的？

⭐ 3.1. SDIO简介:

SDIO = Secure Digital Input Output

主要功能：

用于连接 SD 卡（例如 TF 卡）和某些 SDIO 外设（如 WiFi 模块）。

它不是 SPI，那是"真 SD 标准总线"，速度比 SPI 大很多：

SPI 模式：20~25MHz
SDIO 4-bit 高速：48MHz
SDIO 高速模式可达几十 MB/s

⭐ 3.2. STM32 SD 卡常用方式：

SDIO + DMA2 ⇒ 高速读取 SD 卡（FATFS 文件系统）

四、System 总线（系统总线）是什么？

System Bus = CPU 用来访问 SRAM、外设、内部寄存器的主要总线。

在 STM32F4 中 CPU 的 3 个总线端口：

cpp 复制代码

CPU Core (Cortex-M4)
 │
 ├── ICode （指令取指）
 ├── DCode （访问 Flash 里的字常量）
 └── System（访问 RAM、外设）

System Bus 的作用：

CPU 访问 SRAM
CPU 访问 外设寄存器（GPIO、USART、ADC）
CPU 与 DMA 共享带宽
System bus 还能访问 AHB/APB 总线上的外设

总结：

System 是 CPU 的"万能通道"，用于读写 RAM 和外设。

五、总线矩阵（AHB Bus Matrix）是干嘛的？

非常核心！

总线矩阵的作用：

允许 CPU、DMA、外设同时访问不同存储区，互不干扰，提高速度。

没有总线矩阵，所有访问要排队（效率差）。

有了总线矩阵：

CPU 可以访问 Flash
DMA 可以访问 SRAM
外设可以访问 DMA

同时进行！

图示：

cpp 复制代码

             ┌──────── Flash
CPU ICode ---│
             ├──────── SRAM
CPU DCode ---│
             ├──────── 外设(APB)
CPU System --│
             └──────── DMA

简化理解：

总线矩阵 = "交通枢纽"
让 CPU、DMA 不互相堵车

没有它：

DMA 读数据会导致 CPU 卡顿
CPU 读 RAM 会抢占外设资源

STM32F4 属于 多主多从总线矩阵

效率比 STM32F1 提升巨大。

🎉 总结（最关键的）

✓ DMA1 和 DMA2

都是 DMA
DMA2 给高速外设（SDIO、ADC 等）
DMA1 给普通外设（USART、SPI2）

✓ DMA 总线 vs DCode

DMA 总线：DMA 用来搬运数据
DCode：CPU 访问 Flash（数据区）的总线

完全不同

✓ SDIO

专门连接 SD 卡
比 SPI 快几倍
SD 卡工程必须用它 + DMA2

✓ System 总线

CPU 访问 RAM 和外设的通道

✓ 总线矩阵

让 CPU、DMA、外设可以并行工作
不会互相堵塞
STM32F4 高速的关键原因
