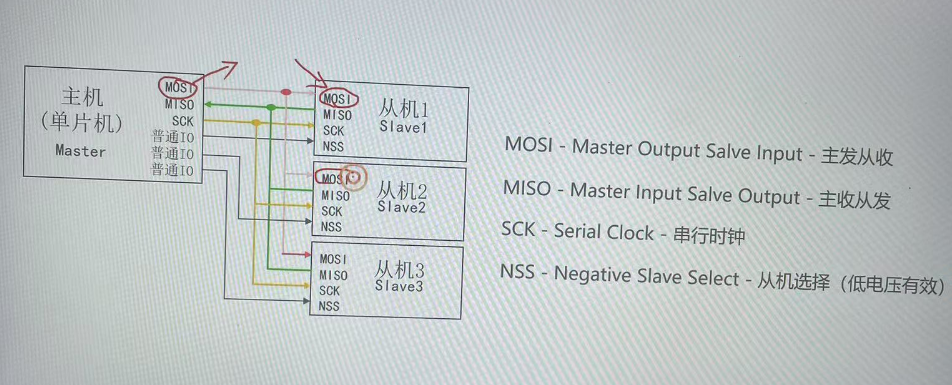

1. SPI总线的电路结构，如图:
• 上图SPI总线可以实现多个设备进行通信。
• MOSI:是主机发送数据，从机接收。
• MISO:是从机发送数据，主机接收。
• SCK:是传输的是时钟信号，可以表示通信速度(快或者慢) 。一个时钟周期，发送和接收一个bit位数据。
• NSS:从机选择引脚，如果主机要选择和那个从机进行通信就需要拉低对应从机的NSS引脚。默认情况下是高电压。

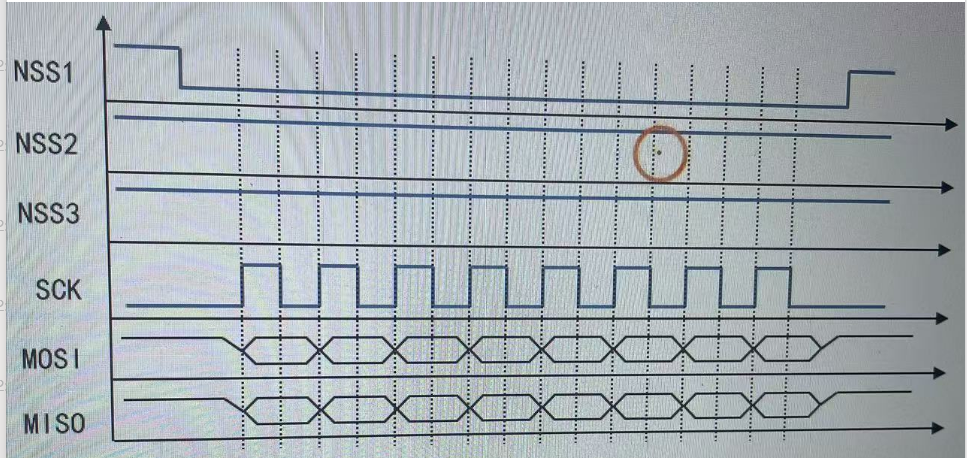

2. 通信流程及波形

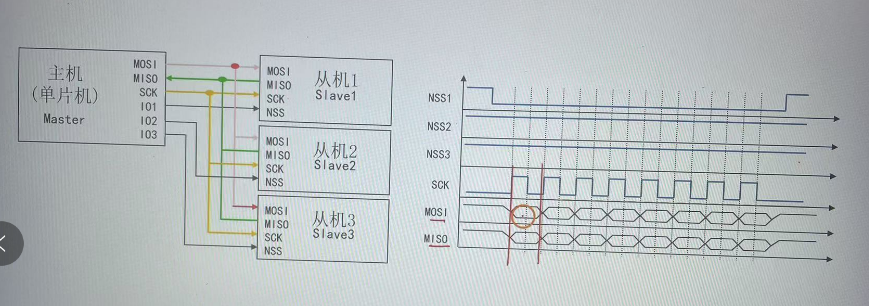

• 如图:
• 上图，如果主机要和从机1进行通信，就需要先拉低从机1的NSS引脚，其他从机的NSS引脚保持高电压。
• 一个时钟信号周期内主机和从机能接收和发送一个bit数据
• 主机能发送多少个bit数据，也能同时接收多少个bit数据。
3. 时钟极性和相位

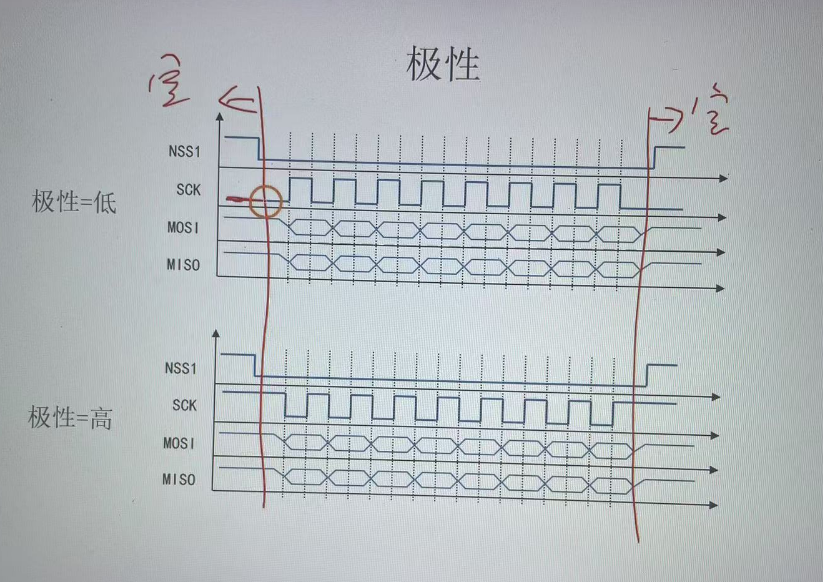

3.1 极性，如图:
• SPI总线不工作(不通信)的时候，SCK的状态(空闲的时候)。

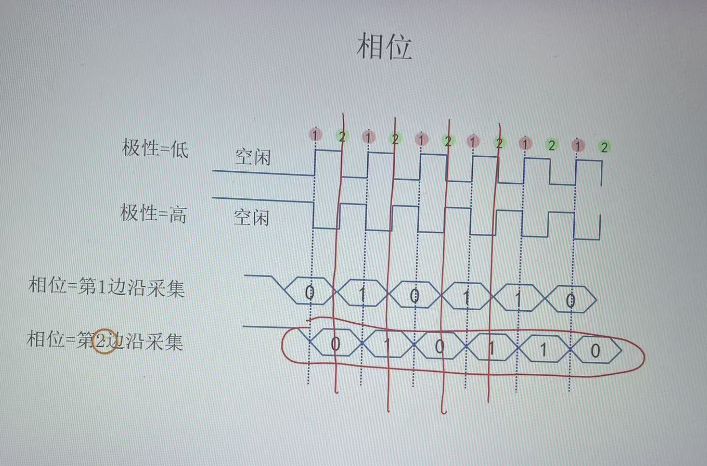

3.2 相位，如图:
• 采样的边沿。

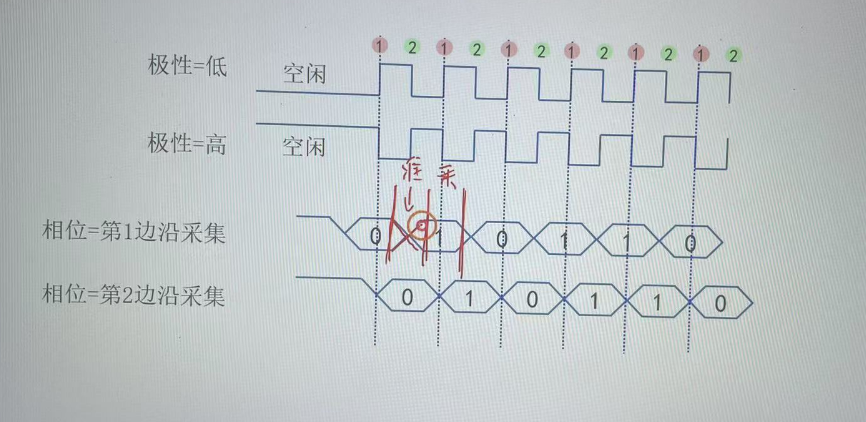

• 例子，如图:

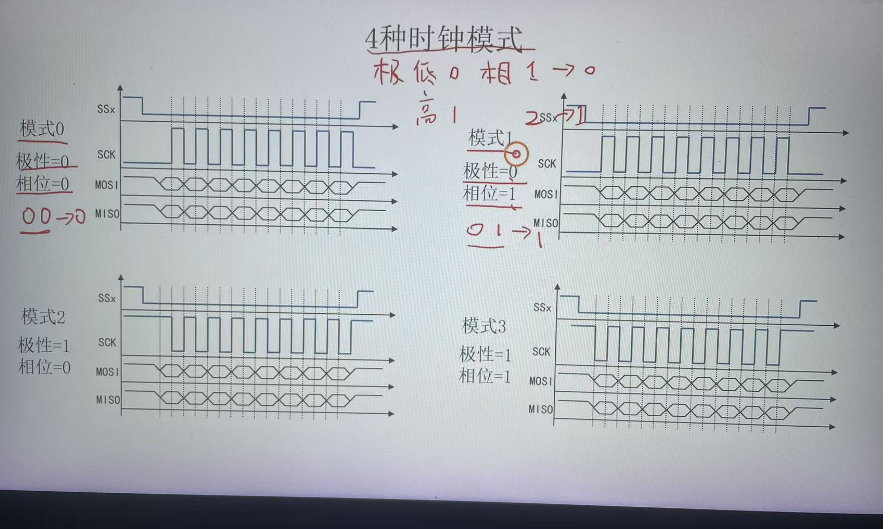

4. SPI的四种工作模式
• 如图:
4.1 根据上图解释
4.1.1 模式0（CPOL(极性) = 0，CPHA(相位) = 0）
• CPOL = 0表示在空闲状态下，SCK为低电平。
• CPHA = 0意味着数据在SCK的上升沿进行采样 。所以在数据采集期间，SCK是从低电平跳变到高电平的上升沿时刻进行数据采集。此时在采集数据的瞬间，SCK是高电平。
4.1.2 模式1（CPOL = 0，CPHA = 1）
• CPOL = 0，SCK空闲时为低电平。
• CPHA = 1表示数据在SCK的下降沿进行采样 。数据采集期间，SCK处于下降沿，此时SCK从高电平跳变到低电平，数据是在这个下降沿的瞬间被采集，在这个瞬间SCK的状态是低电平。
4.1.3 模式2（CPOL = 1，CPHA = 0）
• CPOL = 1，SCK空闲时为高电平。
• CPHA = 0，数据在SCK的下降沿进行采样。当进行数据采集时，SCK从高电平跳变到低电平，在数据采集的瞬间，SCK是低电平。
4.1.4 模式3（CPOL = 1，CPHA = 1）
• CPOL = 1，空闲状态SCK为高电平。
• CPHA = 1，数据在SCK的上升沿进行采样。数据采集是在SCK从低电平跳变到高电平的上升沿时刻，此时采集数据的瞬间SCK是高电平。

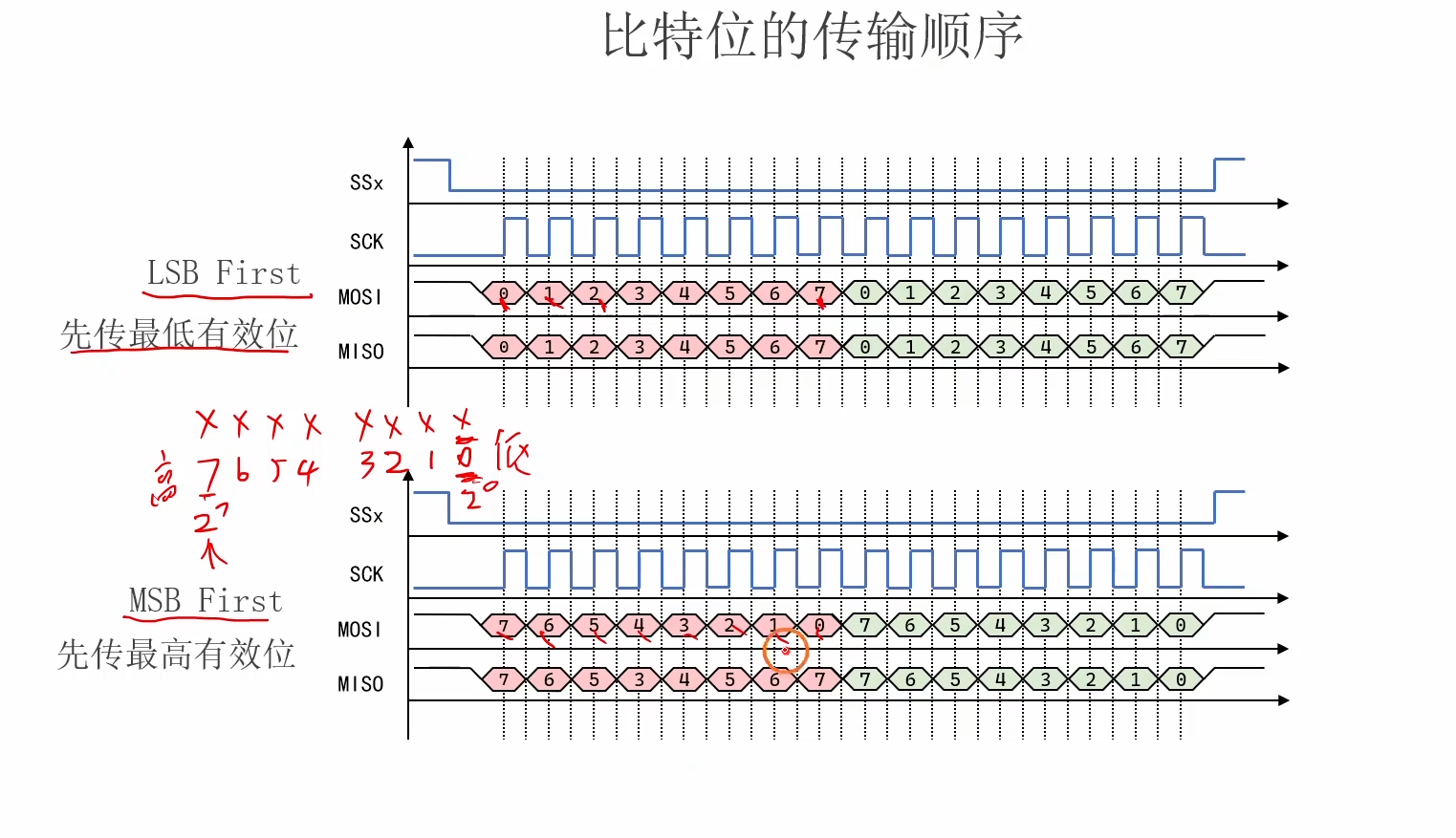

5. 传输顺序，是高位先行还是低位先行
• 如图:
6. 数据宽度，每次传输bit的个数，是每次传输8个字节还是16个字节
• 如图:
7. 如何配置SPI

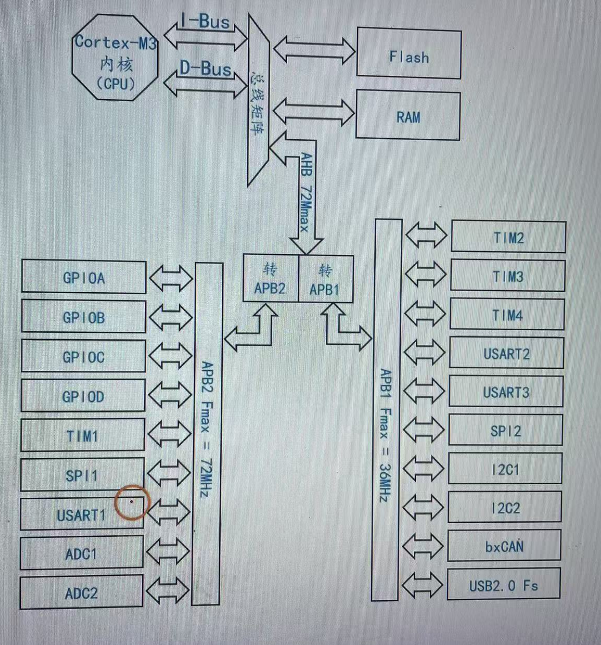

7.1 SPI模块简介，如图:
• 这个型号的单片机有两个SPI，但是挂载到不同的总线上。
• SPI是单片机上的一个片上外设，是一个通信接口。

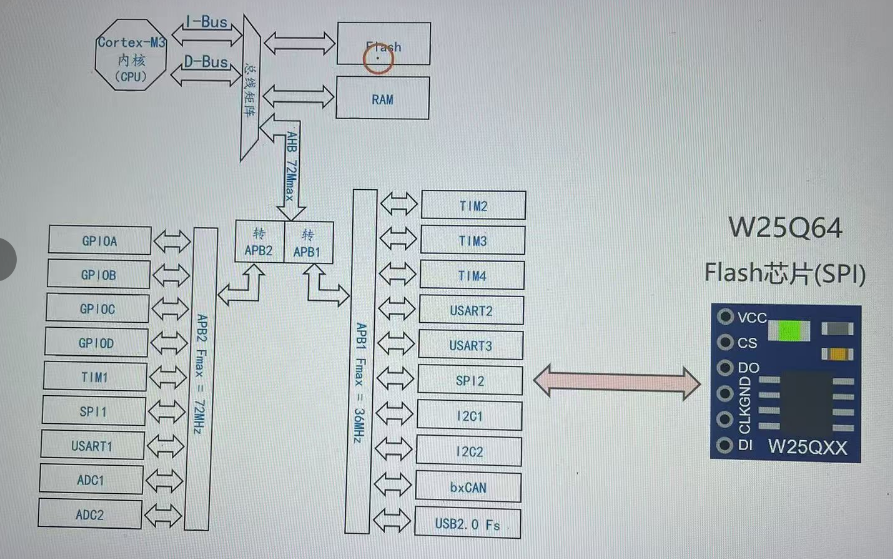

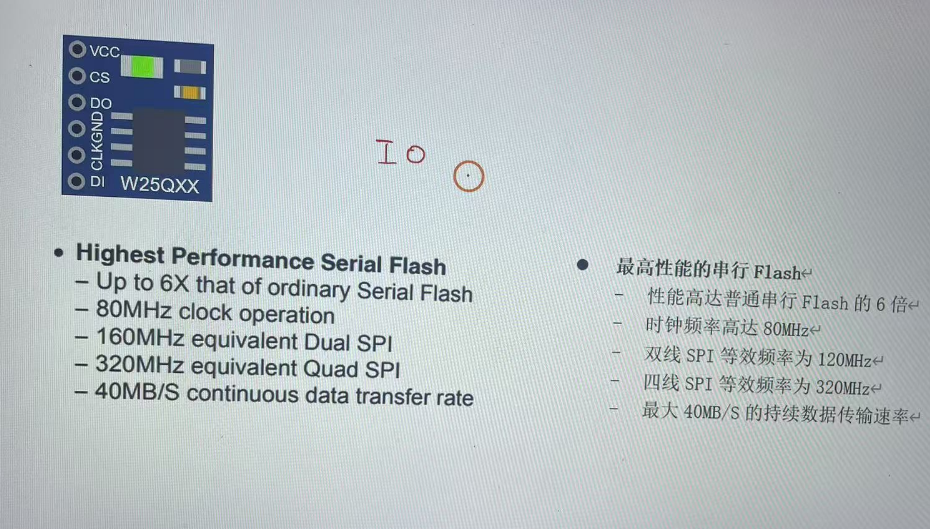

7.2 W25Q128简介,如图:
• 如图，W25Q64通过SPI总线和STM32进行通信
• W25Q64是一种断电数据不丢失的Flash芯片，类似于电脑的硬盘。

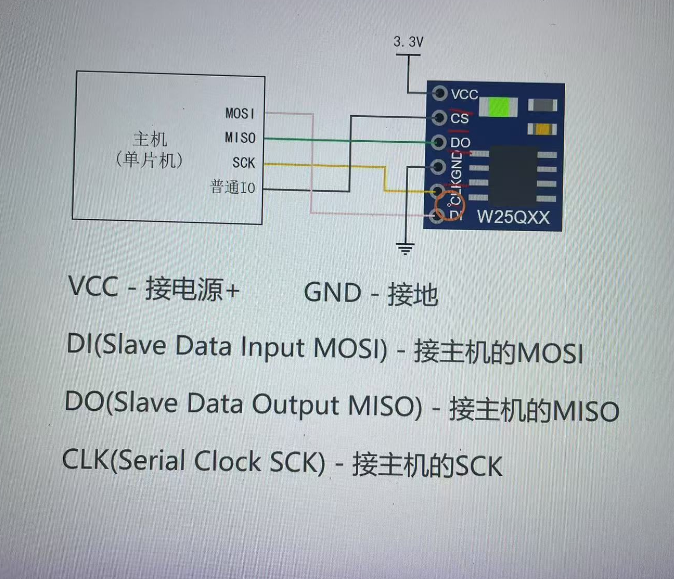

7.3 SPI的引脚位置，接线图:
• NSS引脚是从机选择引脚。
• 对于主机模式(单片机作为主机)用不到这个引脚。
• 对于和从机的NSS/CS引脚连接，主机可以随便选择一个IO和从机的NSS/CS连接，由主机发送低电压来控制从机的NSS，来选择和那个从机通信。

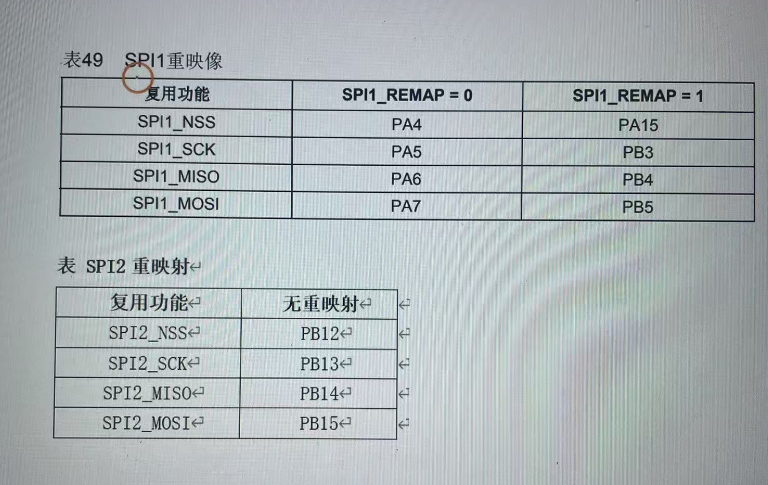

• 引脚位置，如图:

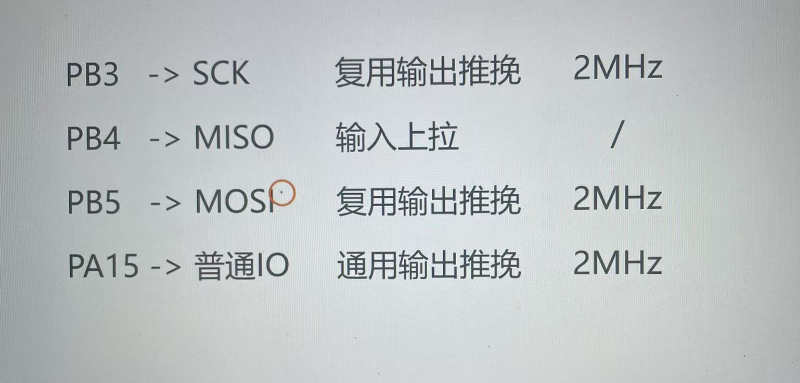

• IO引脚的模式，如图:
• 选择IO引脚的最大输出速度，如图:
• 由于这里时钟频率高达80Mhz，但是如果选择这么高的频率可能导致我们传输数据不稳，所以在这里选择的是1Mhz频率。如图:
7.4 如图配置SPI模块
7.4.1 SPI模块的基本工作原理

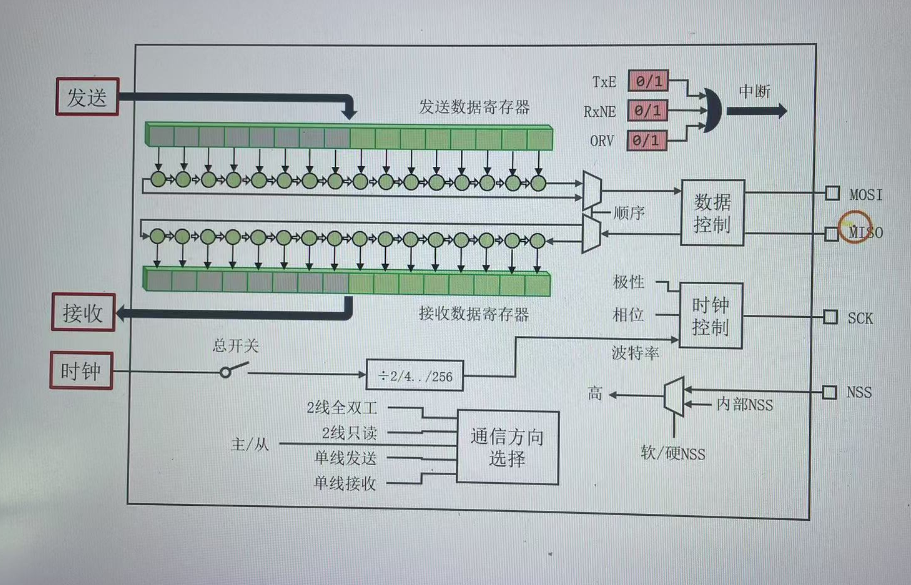

• 如图，这是SPI的结构框图:
• MOSI:是主机发送，从机接收的意思，是主机向外发送数据的引脚。
• MISO:是主机接收，从机发送的意思，是主机从外界接收数据的引脚。
• SCK:是主机发送时钟信号的引脚。
• 注:主机一般不会用NSS，去拉低从机的NSS，而是使用普通IO去和从机的NSS连接。
• 通信:
• 要发送的数据的会放到发送数据寄存器里面，然后通过并行传输，传输给发送移位寄存器，然后在发送移位寄存器里面一个bit一个bit通过MOSI向外发送。
• 接收的波形通过MISO传输进来，然后一个bit一个bit进行解析，再然后进入到接收移位寄存器里面，接收满之后，在传输给接收数据寄存器。
• 波特率是通过对时钟进行分频得到的，而分频系数可以设置，也就说可以设置不同的波特率。
• 上图，有三个标志位，可以知道寄存器里面的工作状态。

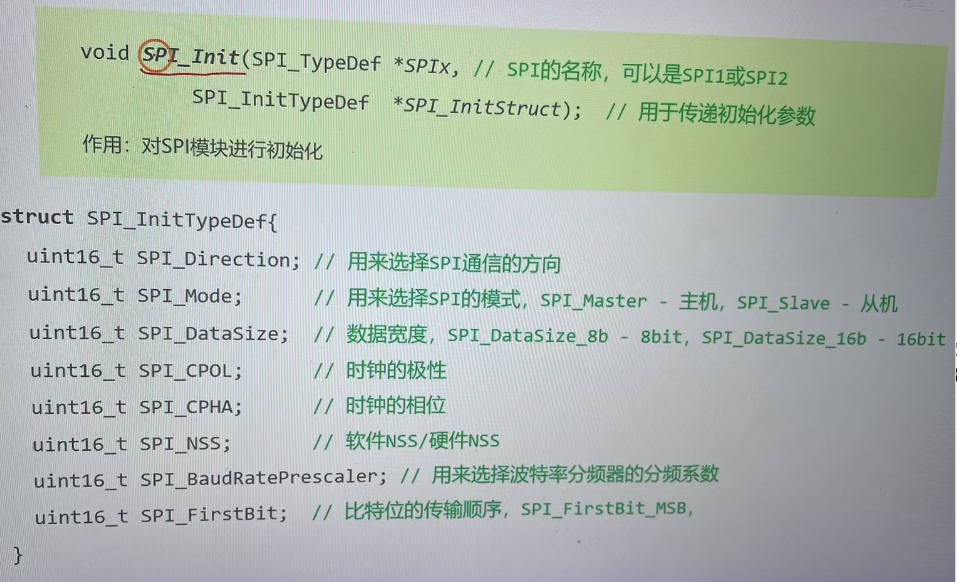

7.4.2 SPI_Init，如图:
• 上图是SPI初始化要配置的参数。但是配置参数需要考虑从机适合哪一些参数。

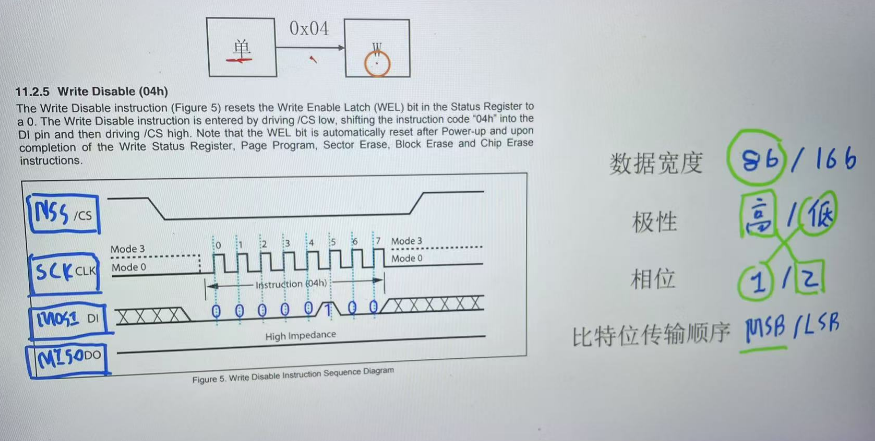

• 比如w25q64，如图:
• W25Q64的数据宽度是8位，高位先行，极性和相位都知道。

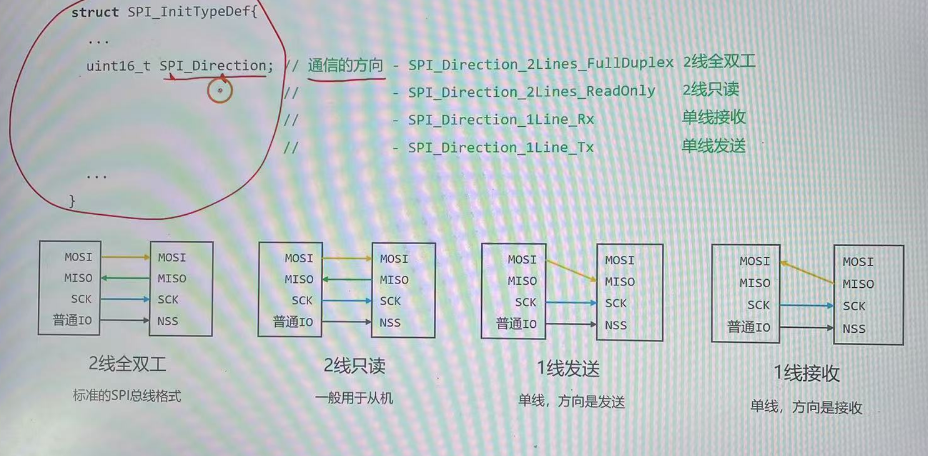

7.4.3 选择数据通信方向，如图:
• 如图SPI的通信方向有4种:
• 2线全双工就是主机可以发送数据，也可以接收数据，收发是同时进行的。
• 2线只读，接线和2线全双工一样，但是只有主机通过MOSI给从机发送数据，从机不会通过MISO给主机发送。类似于"广播"。

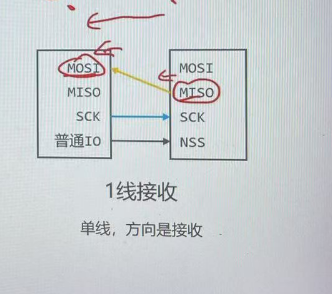

• 1线发送和1线接收的接线如图，这种方法能够实现接收或者发送，但是不能同时实现。
•
•

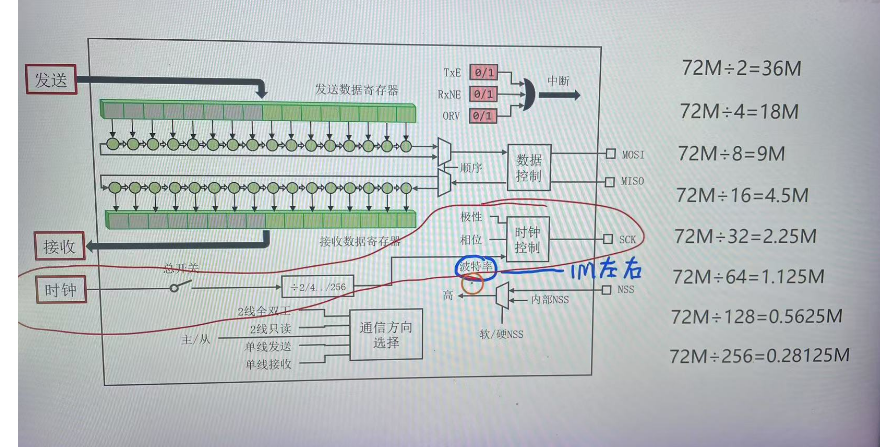

7.4.4 设置波特率，如图:
• SPI的波特率是通过时钟分频得到的，根据需求可以设置不同的波特率。
• W25q64的时钟频率最高可以达到80MHz，所以可以随便选择小于80M就可以，这里选择1MHz左右就行了。
7.4.5 NSS的配置方式
• 虽然STM32作为主机不用NSS去拉低从机的NSS，但是在配置的时候也是要对NSS配置。但是主机拉低从机NSS是用普通的IO。

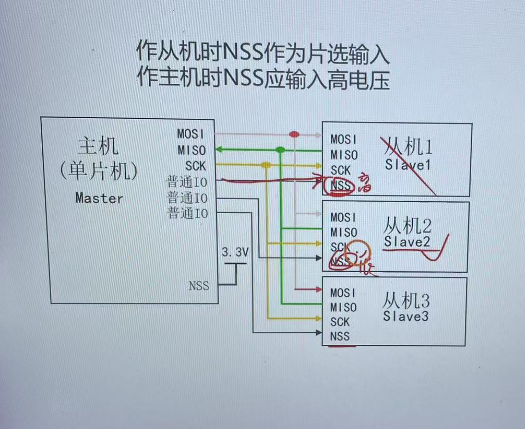

• 如图，这是真实的SPI接线图:
• 这里的主机的NSS要3.3v，因为要满足适配多主机模式的情况。

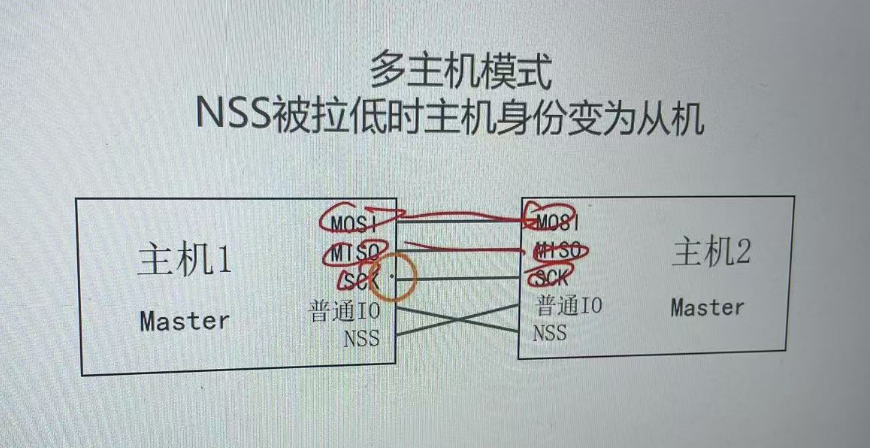

• 多主机，这是多主机的接线图，如图:
• 这两个主机的NSS谁被拉低，谁就会变成从机。
• 所以，上图主机NSS配置3.3v是要适配多主机(就算没有使用多主机，在stm32作为spi主机的时候，也要适配多主机模式)。同时防止被拉低，导致主机身份丢失。
• 但是一般来说不会让引脚接3.3v(这是硬件的NSS)，一般是使用软件的NSS，这样可以节省引脚

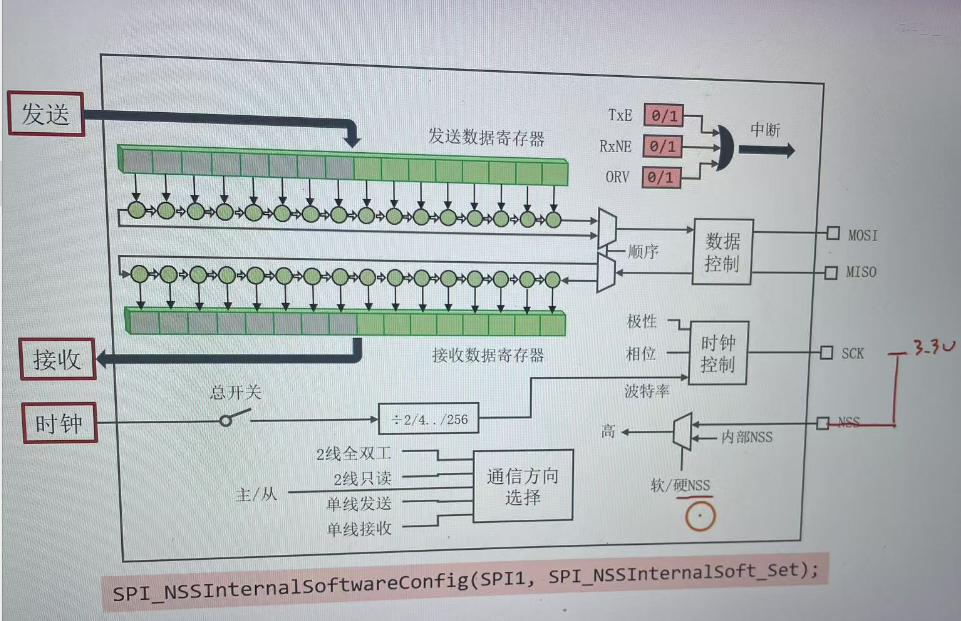

• 软件NSS，如图:
• 可以在选择器那里选择软件NSS，同时通过在内部NSS写1让NSS表现出高电压，0是表示低电压。所以在内部NSS写1会让NSS表现出高电压。
7.5 SPI数据收发的特点，如图:
• 在每一个时钟周期内，主机能够发送一个bit数据，同时也能接收一个bit的数据。
• 特点:SPI数据收发是双向的，同时的，每发送一个bit数据必然会接收一个bit数据。
• 也就说主机发送多少个bit数据，也会接收多少个bit数据。

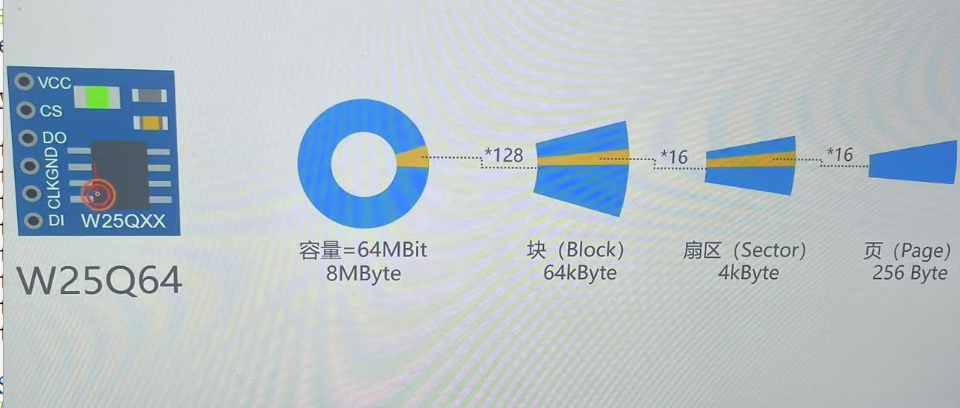

8. W25Q64的存储结构
• 如图:
9. 代码
#include "stm32f10x.h"
#include "button.h"
Button_TypeDef button1;
void spi1_init();
void spi_master_Transmit_Receive(SPI_TypeDef* SPIx,const uint8_t* pdataTx,uint8_t * pdataRx,uint16_t size);
void w25q64_saveByte(uint8_t byte);
uint8_t w25q64_loadByte();
void led_init();
void button_init();
void button_clicked_cb(uint8_t clicks);
int main(void)
{
spi1_init();
button_init();
led_init();
uint8_t byte = w25q64_loadByte();
if(byte == 0){
GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
}else {
GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
}
while(1)
{
My_Button_Proc(&button1);
}
}
void button_clicked_cb(uint8_t clicks){
if(clicks == 1){//按键一次的情况
if(GPIO_ReadOutputDataBit(GPIOC,GPIO_Pin_13) == Bit_SET){
GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_RESET);
w25q64_saveByte(0x01);//亮
}else {
GPIO_WriteBit(GPIOC,GPIO_Pin_13,Bit_SET);
w25q64_saveByte(0x00);//灭
}
}
}
void button_init(){
Button_InitTypeDef button_initstruct = {0};
button_initstruct.GPIOx = GPIOA;
button_initstruct.GPIO_Pin = GPIO_Pin_0;
button_initstruct.button_clicked_cb = button_clicked_cb;
My_Button_Init(&button1,&button_initstruct);
}
void led_init(){
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
GPIO_InitTypeDef gpio_initstruct = {0};
gpio_initstruct.GPIO_Mode = GPIO_Mode_Out_OD;
gpio_initstruct.GPIO_Pin = GPIO_Pin_13;
gpio_initstruct.GPIO_Speed = GPIO_Speed_2MHz;
GPIO_Init(GPIOC,&gpio_initstruct);
}
void w25q64_saveByte(uint8_t byte){
uint8_t buffer[10];//用于发送指令
//写使能
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);//选中
buffer[0] = 0x06;//发送写使能指令
spi_master_Transmit_Receive(SPI1,buffer,buffer,1);
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);//取消选中
//扇区擦除
buffer[0] = 0x20;//扇区擦除指令
buffer[1] = 0x00;//这是24位地址
buffer[2] = 0x00;
buffer[3] = 0x00;
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);//选中
spi_master_Transmit_Receive(SPI1,buffer,buffer,4);
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);//取消选中
//等待空闲
while(1){//不断获取状态寄存器里面的值，因为扇区擦除需要花费时间
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);//选中
buffer[0] = 0x05;//读状态寄存器的指令
spi_master_Transmit_Receive(SPI1,buffer,buffer,1);
buffer[0] = 0xff;//在读取状态寄存器的值的时候，同时也要保证MOSI一直为高电压
spi_master_Transmit_Receive(SPI1,buffer,buffer,1);
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);//取消选中
//如果状态寄存器里面的BUSY == 0表示空闲了
if((buffer[0] & 0x01) == 0) break;
}
//写使能
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);//选中
buffer[0] = 0x06;//发送写使能指令
spi_master_Transmit_Receive(SPI1,buffer,buffer,1);
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);//取消选中
//页编程
buffer[0] = 0x02;//页编程指令
buffer[1] = 0x00;//这是24位地址
buffer[2] = 0x00;
buffer[3] = 0x00;
buffer[4] = byte;//要写入的数据
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);//选中
spi_master_Transmit_Receive(SPI1,buffer,buffer,5);
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);//取消选中
//等待空闲
while(1){//不断获取状态寄存器里面的值
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);//选中
buffer[0] = 0x05;//读状态寄存器的指令
spi_master_Transmit_Receive(SPI1,buffer,buffer,1);
buffer[0] = 0xff;//在读取状态寄存器的值的时候，同时也要保证MOSI一直为高电压
spi_master_Transmit_Receive(SPI1,buffer,buffer,1);
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);//取消选中
//如果状态寄存器里面的BUSY == 0表示空闲了
if((buffer[0] & 0x01) == 0) break;
}
}
uint8_t w25q64_loadByte(){
uint8_t buffer[10];
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_RESET);//选中
buffer[0] = 0x03;//读取数据指令
buffer[1] = 0x00;//这是24位地址
buffer[2] = 0x00;
buffer[3] = 0x00;
spi_master_Transmit_Receive(SPI1,buffer,buffer,4);
buffer[0] = 0xff;//在读取状态寄存器的值的时候，同时也要保证MOSI一直为高电压
spi_master_Transmit_Receive(SPI1,buffer,buffer,1);
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);//取消选中
return buffer[0];
}
void spi1_init(){
//重映射SPI1的MOSI，MISO，SCK引脚
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
GPIO_PinRemapConfig(GPIO_Remap_SPI1,ENABLE);
//重映射PA15
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);
GPIO_InitTypeDef gpio_initstruct = {0};
//PB3 SCK
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
gpio_initstruct.GPIO_Mode = GPIO_Mode_AF_PP;
gpio_initstruct.GPIO_Pin = GPIO_Pin_3;
gpio_initstruct.GPIO_Speed = GPIO_Speed_2MHz;
GPIO_Init(GPIOB,&gpio_initstruct);
//PB4 MISO
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
gpio_initstruct.GPIO_Mode = GPIO_Mode_IPU;
gpio_initstruct.GPIO_Pin = GPIO_Pin_4;
//gpio_initstruct.GPIO_Speed = GPIO_Speed_2MHz;
GPIO_Init(GPIOB,&gpio_initstruct);
//PB5 MOSI
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
gpio_initstruct.GPIO_Mode = GPIO_Mode_AF_PP;
gpio_initstruct.GPIO_Pin = GPIO_Pin_5;
gpio_initstruct.GPIO_Speed = GPIO_Speed_2MHz;
GPIO_Init(GPIOB,&gpio_initstruct);
//PA15 任意IO控制从机的NSS/CS
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
gpio_initstruct.GPIO_Mode = GPIO_Mode_Out_PP;
gpio_initstruct.GPIO_Pin = GPIO_Pin_15;
gpio_initstruct.GPIO_Speed = GPIO_Speed_2MHz;
GPIO_Init(GPIOA,&gpio_initstruct);
GPIO_WriteBit(GPIOA,GPIO_Pin_15,Bit_SET);
//开启SPI时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);
SPI_InitTypeDef spi_initstruct = {0};
spi_initstruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_64;
spi_initstruct.SPI_CPHA = SPI_CPHA_1Edge;
spi_initstruct.SPI_CPOL = SPI_CPOL_Low;
spi_initstruct.SPI_DataSize = SPI_DataSize_8b;
spi_initstruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
spi_initstruct.SPI_FirstBit = SPI_FirstBit_MSB;
spi_initstruct.SPI_Mode = SPI_Mode_Master;
spi_initstruct.SPI_NSS = SPI_NSS_Soft;//主机的NSS使用软件管理
SPI_Init(SPI1,&spi_initstruct);
//通过内部NSS写1让NSS表现高电压
SPI_NSSInternalSoftwareConfig(SPI1,SPI_NSSInternalSoft_Set);
}
void spi_master_Transmit_Receive(SPI_TypeDef* SPIx,const uint8_t* pdataTx,uint8_t * pdataRx,uint16_t size){
SPI_Cmd(SPIx,ENABLE);//数据传输开始前要闭合SPI总开关
//向TDR发送第一个数据
SPI_I2S_SendData(SPIx,pdataTx[0]);//为什么要先发第一个，因为要保证后续的TDR里面都有数据发送。
//循环size - 1次发送数据，接收数据
for(uint16_t i = 0;i < size - 1;i++){
//本质上进循环之前，第一个字节的数据收发已经开始了
//因为第一个写进来的数据已经被移动到发送移位寄存器里面了。
while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_TXE) == RESET);//判断TDR是否为空
SPI_I2S_SendData(SPIx,pdataTx[i + 1]);//往TDR发送数据，因为要保证后续的TDR里面都有数据发送。
while(SPI_I2S_GetFlagStatus(SPIx,SPI_I2S_FLAG_RXNE) == RESET);//判断RDR是否为值
pdataRx[i] = SPI_I2S_ReceiveData(SPIx);
}
//最后一个数据发送完，在TDR里面，然后开始接收最后一个字节
while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_RXNE) == RESET);//判断RDR是否为值
pdataRx[size - 1] = SPI_I2S_ReceiveData(SPIx);
SPI_Cmd(SPIx,DISABLE);//数据传输完要断开SPI总开关
//总结:
/*
为什么一开始要写SPI_I2S_SendData(SPI1,pdataTx[0]);这一句代码
因为，这一句代码和第一个miso传进来的数据开始进行接收和发送
然后for里面的让TDR寄存器里面始终都要有一个字节数据等待发送和下一个miso传进来的数据，进行同时收发
但是，如果都写在for，虽然第一句还是会正常同时接收和发送，
但是在第一句同时收发的时候，会卡在while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_RXNE) == RESET);这里
这会导致TDR里面没有待发送的数据。所以第二个字节的数据可能会造成一点误差。
在这个代码实现同时收发的前提是TDR要保证一直有数据。
*/
}
