作者的话
查看以前写的文章，竟然漏了ADAU1452的教程，这个系列补上。
硬件准备
ADAU1452EVB开发板 一块
USBi仿真器 一个
5V2A电源适配器一个
3.5mm音频线两条
MINI USB线一根
模拟音频输入音源：手机
模拟音频输出设备：耳机
软件准备
首选需要安装 SigmaStudio 软件，这个软件是开发 ADAU1452 的唯一工具，你的所有功能都依赖这个软件来实现，所以请随时关注 ADI 官网上的软件更新情况，确保自己安装的是最新的 SigmaStudio 软件，已获得更多更稳定的功能。
目前最新的SigmaStudio软件版本是4.7，而且应该不会再有更新了，所以我们如果用SigmaStudio，就固定在4.7版。
这个软件是完全免费的，直接下载安装即可。
特别注意，安装 SigmaStudio 时，有可能需要你安装 Microsoft.NET Framework Ver4.0，如果你的机器之前没有安装过此类软件包。 最新版本的.net Framework 可到网站下载。
软件都装好了，就可以正式开启我们的 ADAU1452 的开发之旅了！
开发平台搭建示意图
ADAU1452 的开发 2：直通 2
第一个例程我们把板子弄出声了，输入音乐，输出音乐，这个也是验证板子硬件是否正常的最常规办法。第二个例程，我们把直通换到另一个输出通道接口上去，加深一下对通道设置的理解。
首先是硬件设计，再是原理图设计，跟例程 1 完全一样，我就不再重复叙述了。

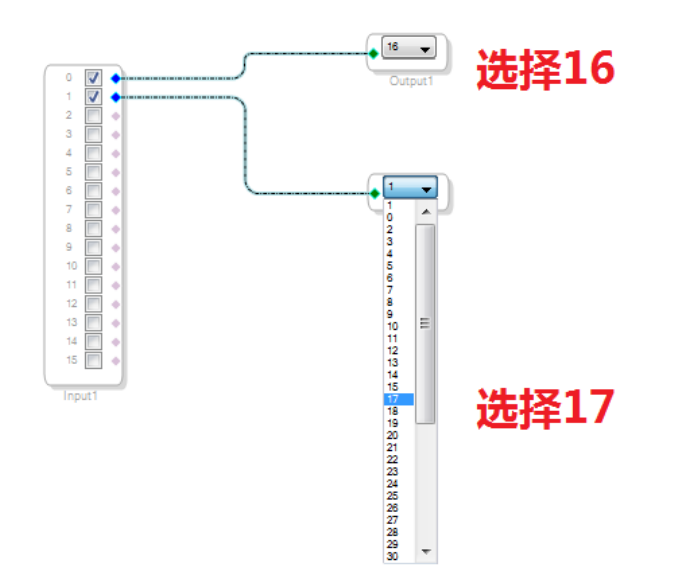

在原理图的设计中，把输出改成 OUT2，就对应的是板子上的 16/17，第二个输出接口，将音乐输出到这个接口的音箱上：
下载做好的程序，这个时候音箱就不出声了，因为我们改通道了，拔掉之前插在 OUT1 上的音箱，直接插到 OUT2 上，音箱又开始播放了。
ADAU1452 的开发 3：音频一分二（二进四出）
这个例程，我们将实现一路音源入，两路同时输出。
首先是硬件设计，然后到了原理图的阶段，因为是两路输出，所以我们需要拖出 4 个 output

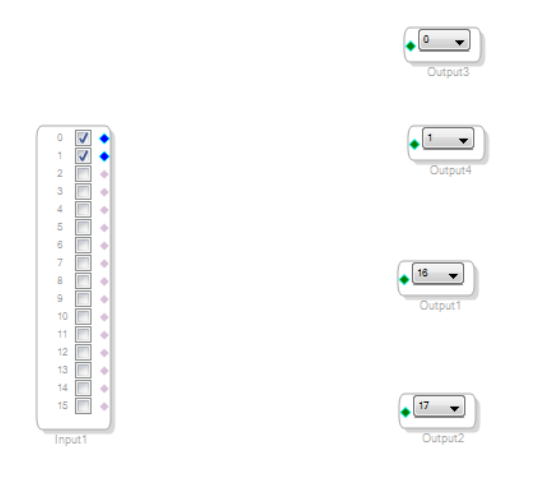

先将 output 的通道选择好， 0/1 是一组， 16/17 是第二组。

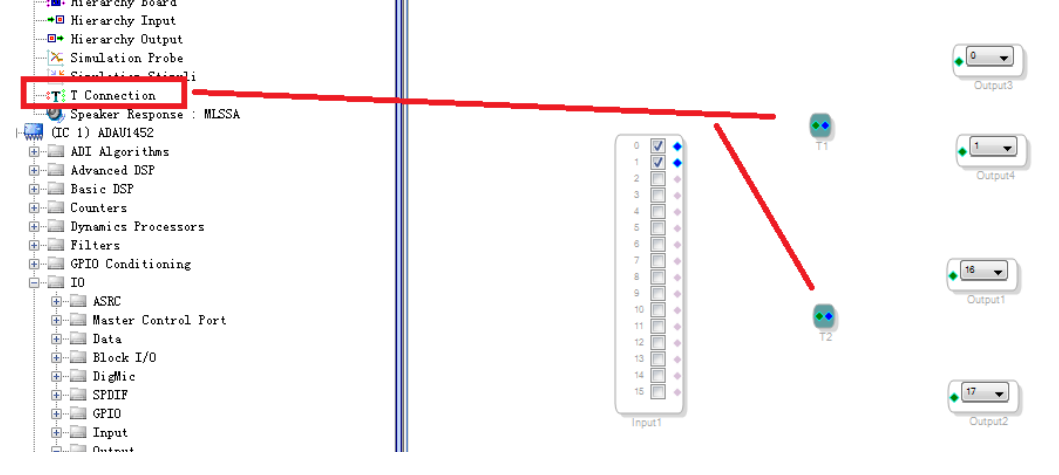

于是问题来了，输入接口只有 2 个点，如何才能跟 4 个 output 相连呢，这里我们需要引入一个非常重要的模块，T。T 可以让他们并联起来。

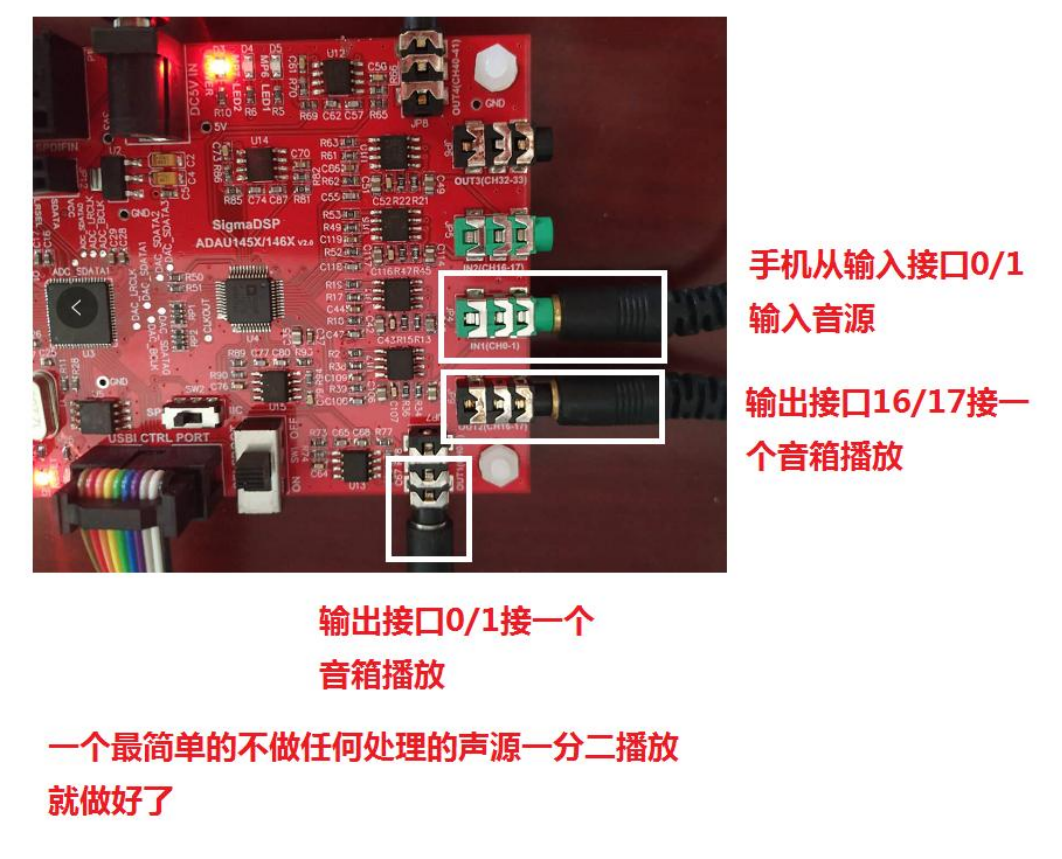

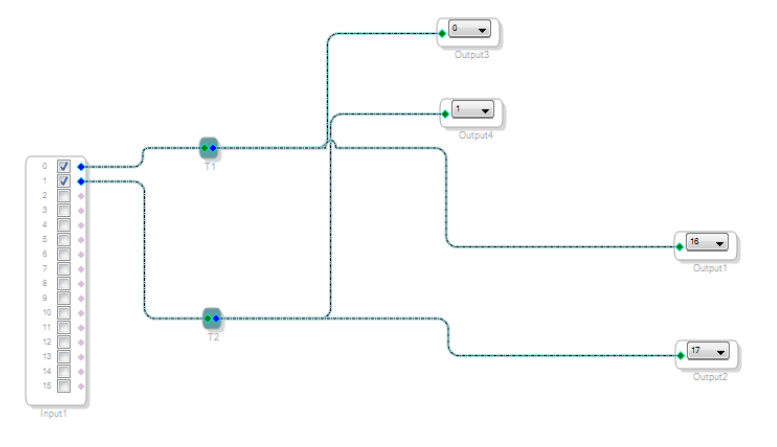

链接好原理图，下载程序，手机输入的音乐，将会在 OUT1 和 OUT2 输出到外设音箱，同时同步播放。
ADAU1452 的开发 4：音频二分四（四进八出）

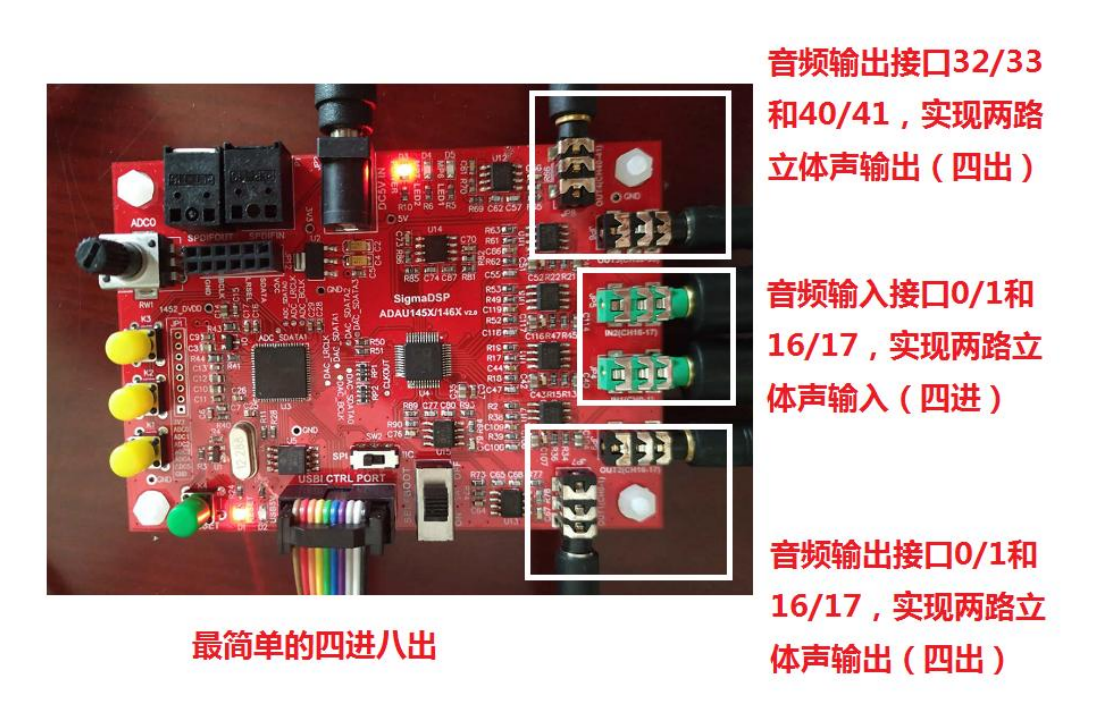

通过前三个例程，在直通这块，用户应该能理解了，下面做一个音频二分四，两路音频输入，分别通过四路音频输出接四个音箱。（特别注意，我这里二分四，指的是输入两个立体声音源，从四个立体声音箱输出，如果用更专业的通道来描述，应该是模拟的四进八出，一个一个立体声音源是占用的两路通道，这个在软件程序中也能很清晰得看出来）

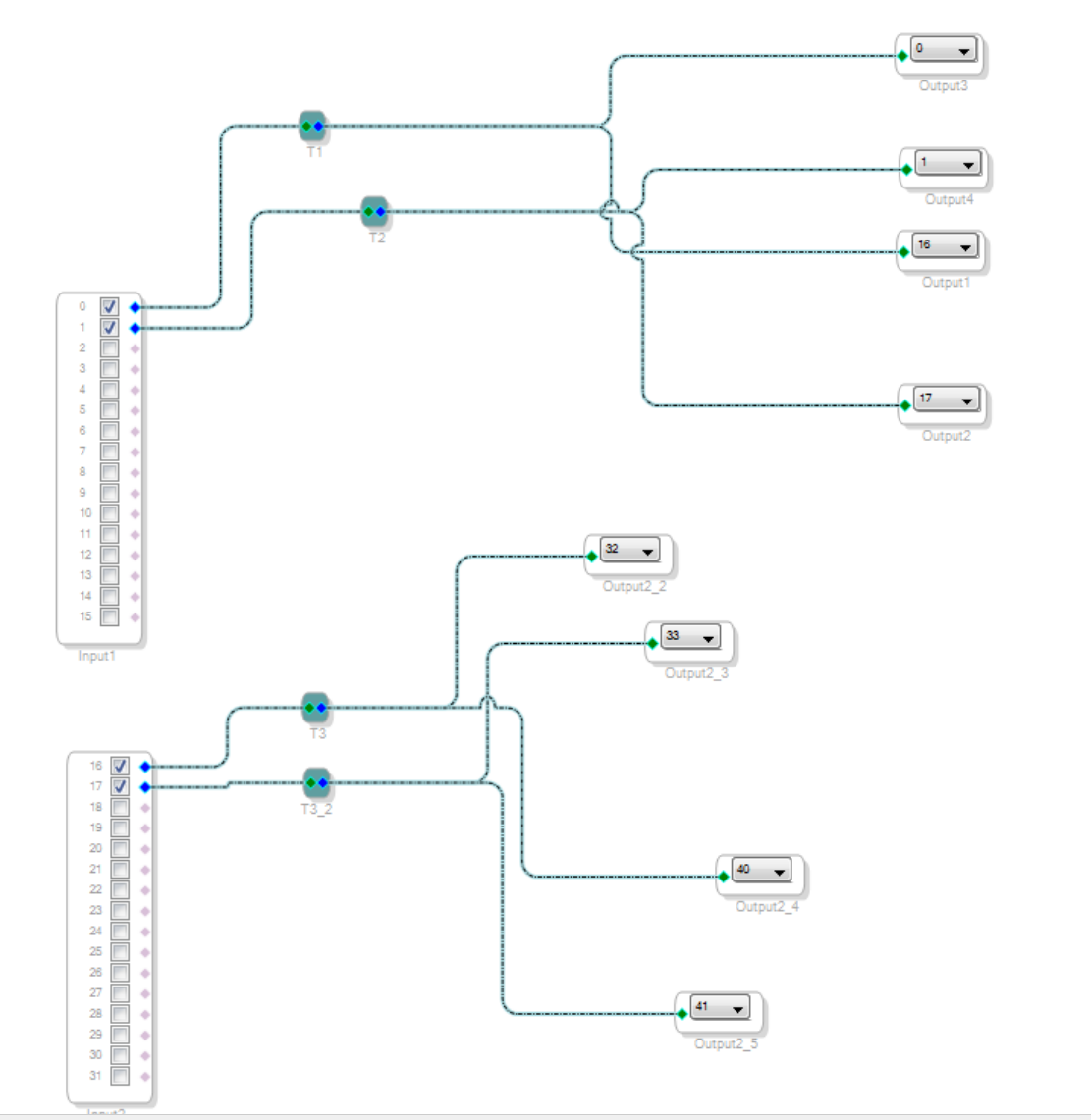

从上面的程序可以看出来，音频输入是 0/1 和 16/17，两个立体声（四进）输入。
0/1 输入后接输出接口 0/1 和 16/17，两个立体声（四出）输出
16/17 输入后接输出接口 32/33 和 40/41，两个立体声（四出）输出
所以程序就实现了二分四（四进八出）的功能。
ADAU1452 的开发 5：音量控制
前面 4 个例程都是直通，没有做任何的音效处理，下面就让我们正式在这些直通中间加入各种算法，来做音效吧。
第一个处理，也是最简单的，音量调节。
1）硬件设计，所有的 SigmaDSP 第一步都是如此，参照前面的说明，不再赘述。

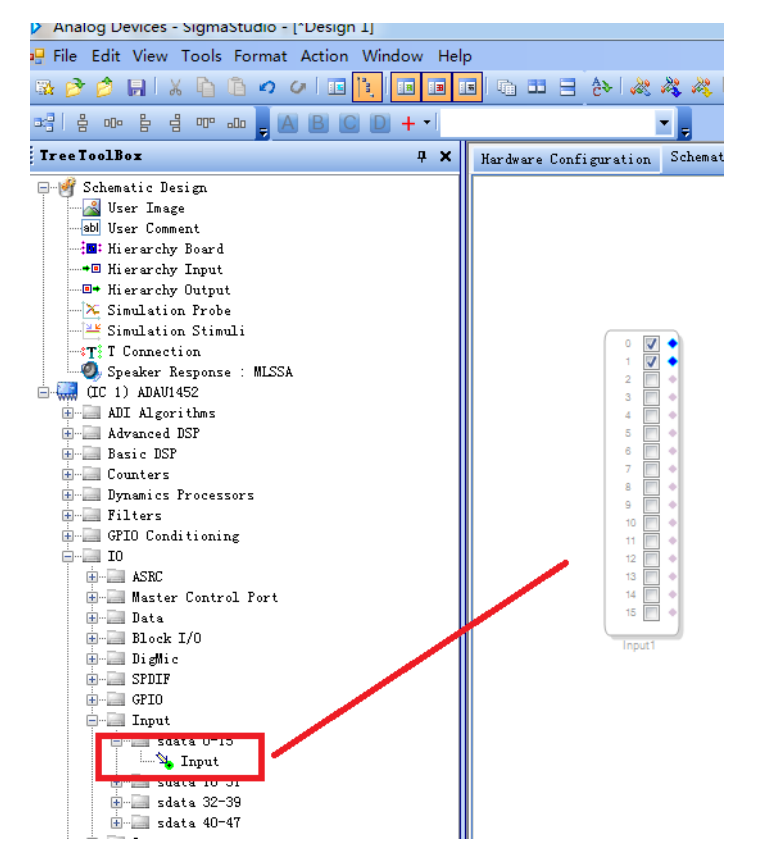

2）首先设计 Input，同样是将左边的 input 拖到右边。Tree Toolbox, 点开 IO 模块组, 然后选择 Input 模块中的 sdata0-15（因为我们要用到开发板上的 IN0-1） ， 并将其拖到右边的空白工作区；

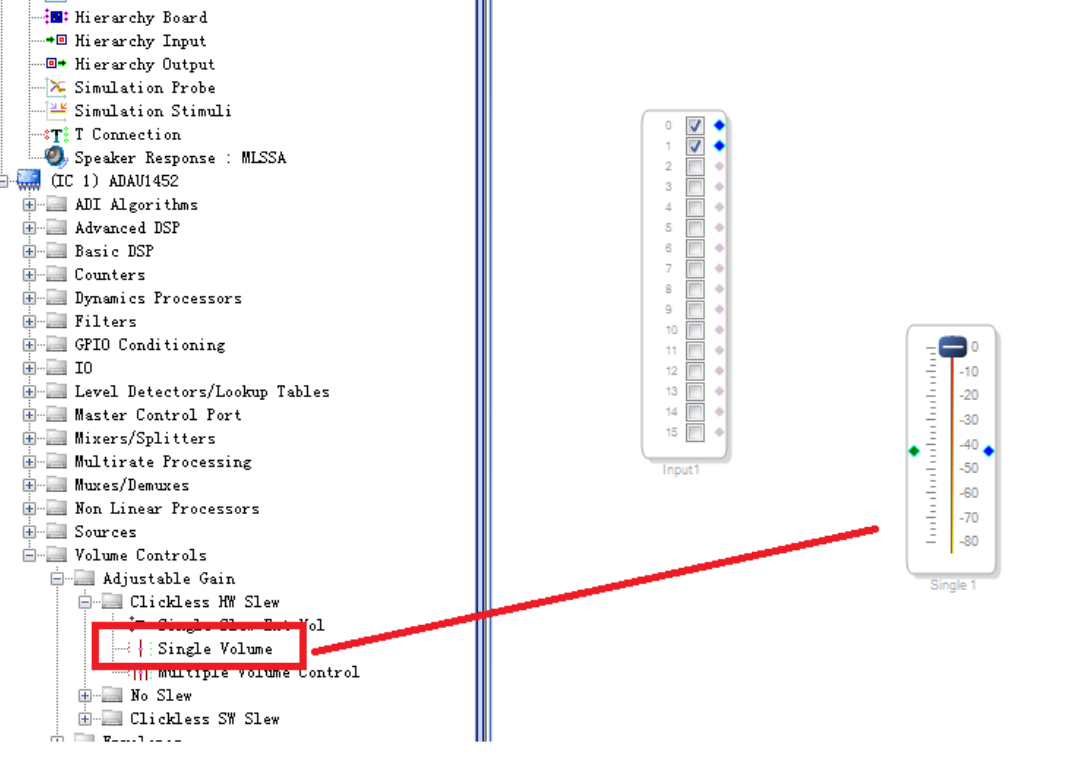

2）设置一个音量控制，点开 Volume Controls 模块组，然后依此选中/点击 Adjustable Gain >Clickless HW Slew, 再把其中的 Single volume 模块拖到工作区。

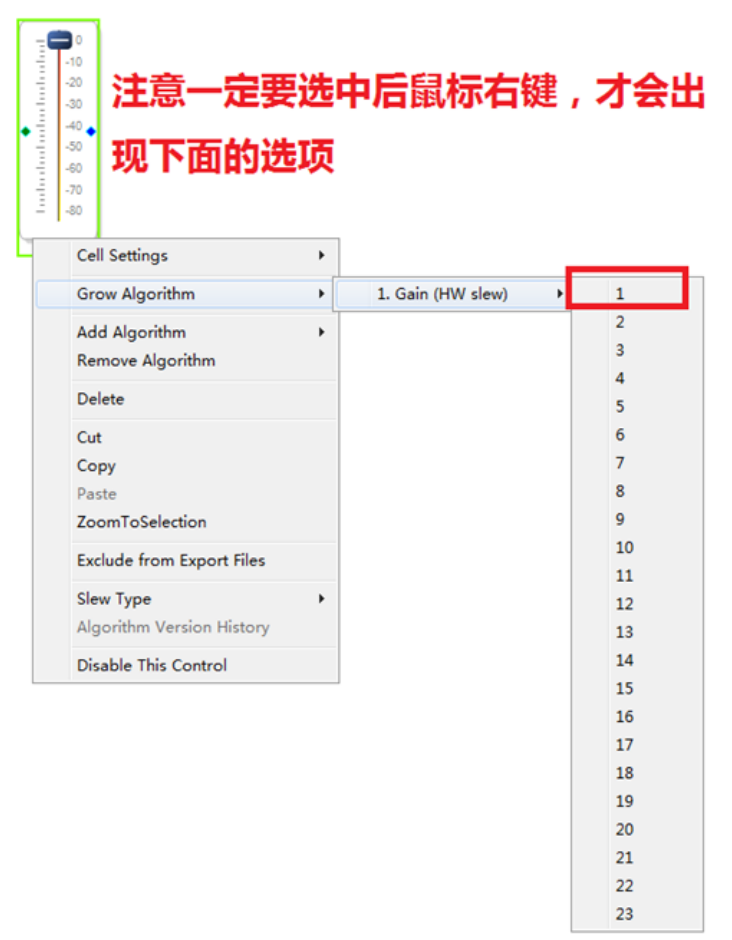

3）选中并鼠标右键点击刚加入的 Single 1 模块， 选择弹出菜单里的 Grow Algorithm>1. Gain (HW slew) >1， 使其支持双声道处理。并将 input 与其链接。
4）将 Input 模块和音量调节模块进行连接。

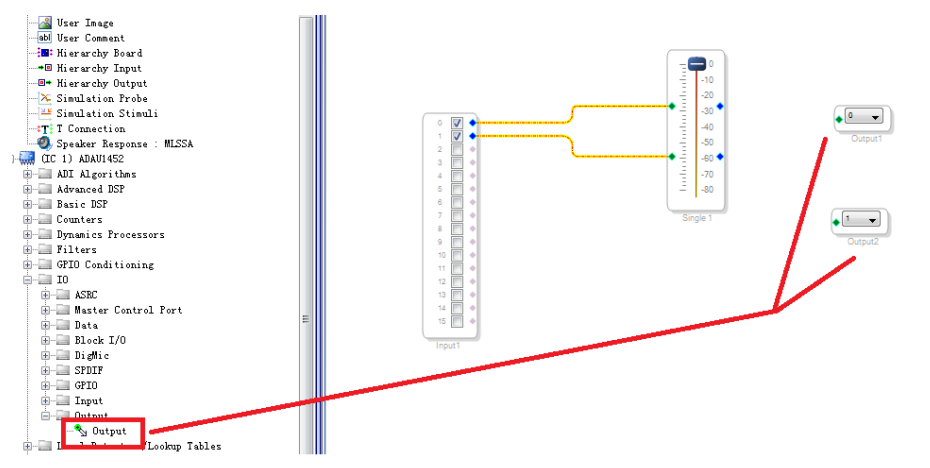

5）设置输出：点开 IO 的 output，如下图拖出来 2 个。
这两个就是你要输出的 HP-OUT。

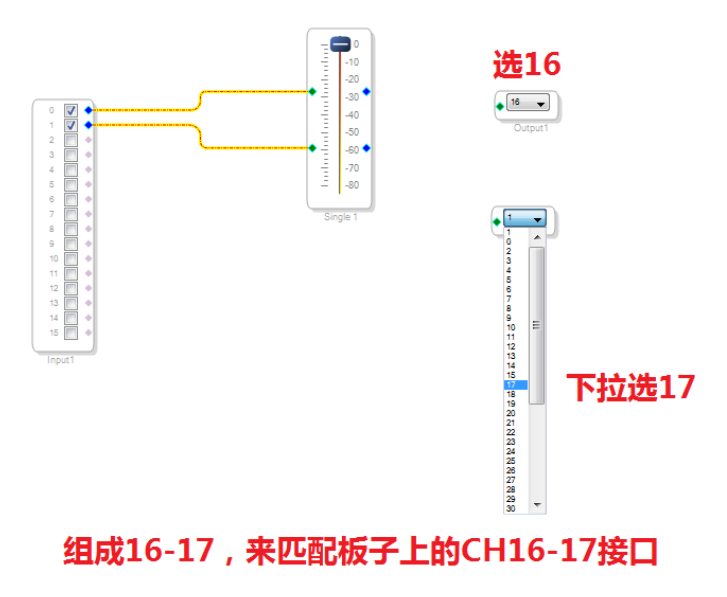

6）选择 HP-OUT 的接口：我们板子上有 4 个 HP-OUT，也就是说有 8 路输出，应该如何让软件设置与板子的硬件接口对应呢？其实很简单，我们选择一下就好了。这里我选 OUT2（CH16-17）

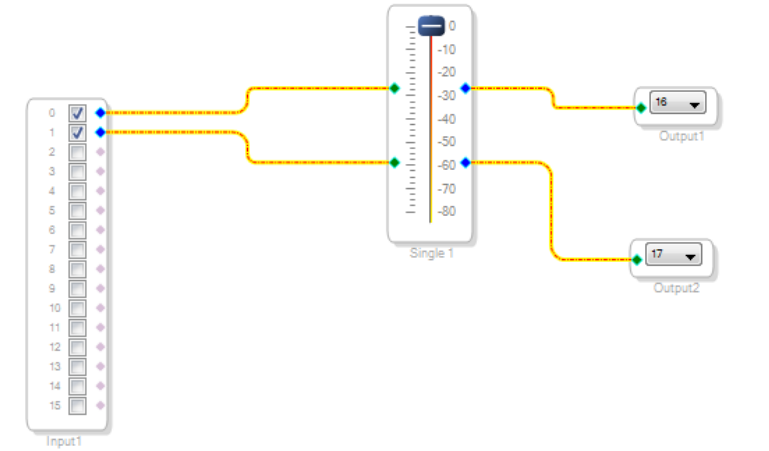

7）将调音量的模块与音频输出链接，完成该例程的设计。

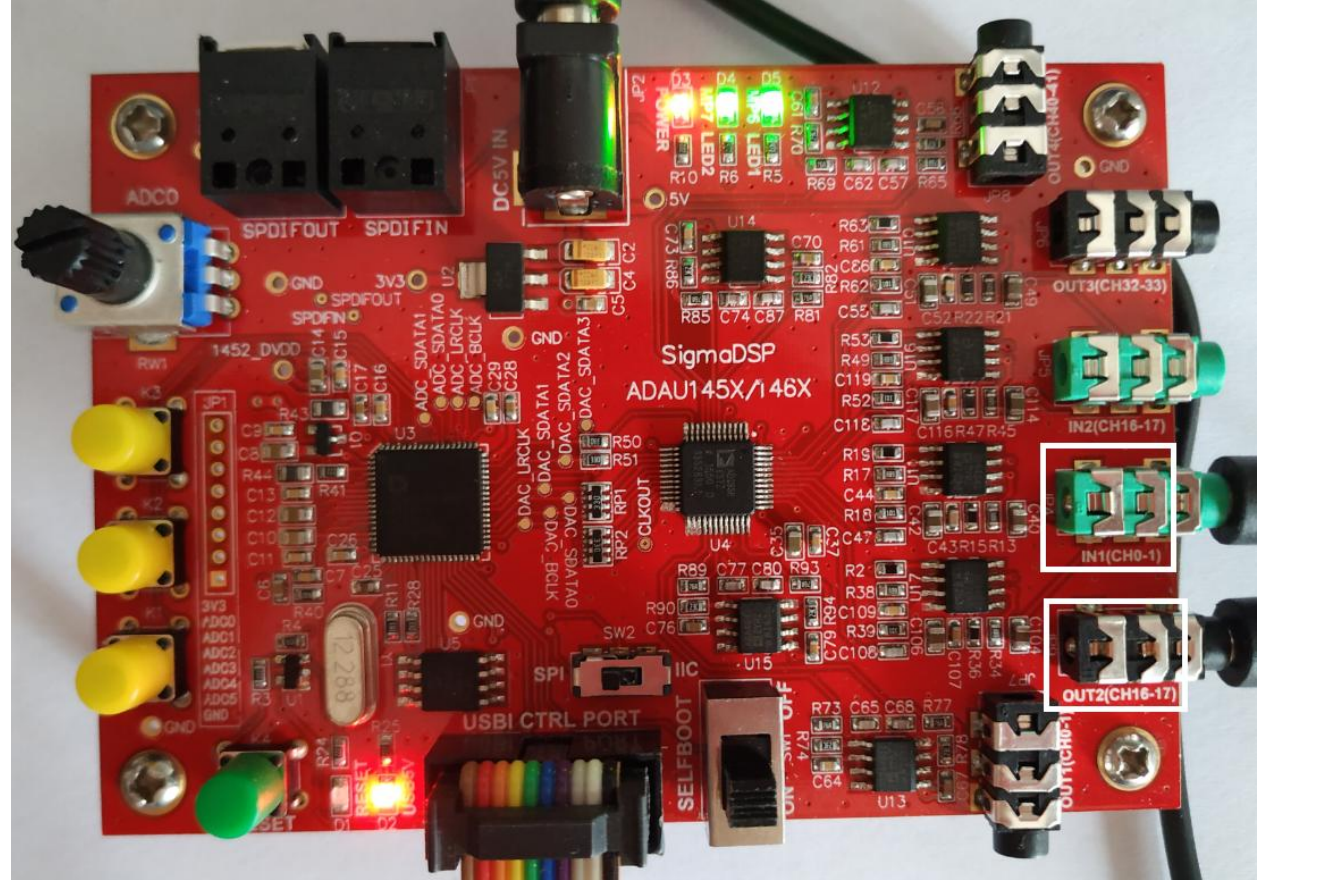

8）再多说一句，这里我们输入用的是 0-1 通道，输出用的是 16-17 通道，在板子上你会很清晰的看到这两个接口，将硬件的输入和输出分别对应的接上就好啦。
9）将做好的例程下载到板子上。可按 F7 或快捷按钮，或通过主菜单 Link Compile Download来把你的设计下载到开发板的 ADAU1452 中，实现 1452 的音频功能。
10）将输入音源设备播放音源，输出音源开始正常播放，这个时候只需要在 SigmaStudio 软
件中，你的工程里调节调音模块，就可以控制音量大小了。
注意 1：编译完毕后，SS 会在右边的 output 窗体里显示编译结果，如有错误会提示错误信息，用户可据此信息去修改设计；如成功则会显示资源占用信息，用户可根据百分比来增减模块，如图：
注意 2：USBi 将例程 down 到了板子上 ADAU1452 的 SRAM 上，断电就没有了。USBi 的这种调试是为了快速验证功能，最终需要把这个例程的代码烧写到 ADAU1452 的外部 EEPROM 来实现自启动，从而实现脱机运行。因为还想要多写几个例程，所以这个最终的烧写操作我会放到最后来写。
这个例程再重复了一遍 1452 的开发全流程，相信用户经过前面几个例程的自己开发，已经能够熟练掌握。后面的例程就只讲程序，不复述整个流程了。
