【时钟周期 vs 指令】为什么51单片机需要12个时钟周期？

引言：单片机的时间之谜

你是否曾经困惑：明明晶振在12MHz频率下每秒振动1200万次，为什么单片机执行一条简单指令却需要12个"时钟周期"？这12个时钟周期到底在做什么？今天，我们就来彻底解开这个谜团！

一、什么是时钟周期？

1.1 最简单的定义

时钟周期是单片机工作的基本节拍，就像音乐中的"一拍"。

复制代码

时钟周期 = 1 / 晶振频率

当晶振为12MHz时：

复制代码

1秒 ÷ 12,000,000 = 0.000000083秒（83纳秒）

这意味着每83纳秒，时钟信号就完成一次从低到高再到低的变化。

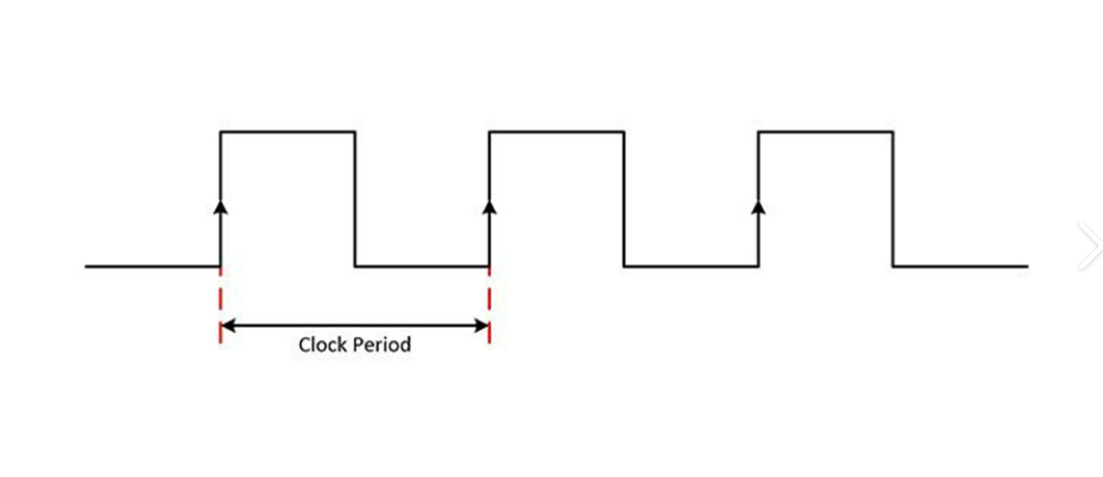

1.2 时钟信号的真面目

时钟信号是一个规则的方波：

复制代码

        时钟周期
        ┌──────────┐
高电平  │          │
        │          │
低电平 ─┘          └────────
        ↑          ↑
      上升沿     下降沿

关键理解：单片机内部所有操作都在时钟的"指挥"下同步进行。没有时钟，单片机就像没有心跳的人，无法工作！

二、什么是机器周期？

2.1 机器周期的定义

在经典的51单片机中，12个时钟周期组成1个机器周期。

复制代码

机器周期 = 12 × 时钟周期
        = 12 / 晶振频率

对于12MHz晶振：

复制代码

机器周期 = 12 / 12,000,000 = 1微秒

2.2 为什么需要机器周期？

因为单片机执行一个基本操作（比如从内存读取一个字节）需要多个步骤，每个步骤需要一个时钟周期。51单片机把这些步骤标准化为12个时钟周期。

三、什么是指令周期？

3.1 指令周期的定义

指令周期是执行一条完整指令所需的时间，通常用机器周期来衡量。

在51单片机中：

单周期指令：需要1个机器周期（如NOP、MOV等）
双周期指令：需要2个机器周期（如SJMP等）
四周期指令：需要4个机器周期（如MUL、DIV等）

3.2 指令周期的构成

复制代码

指令周期 = 取指 + 译码 + 执行
           ↑      ↑      ↑
       需要时间 需要时间 需要时间

四、12个时钟周期的秘密：它们在做什么？

4.1 详细的时间分配

51单片机将一个机器周期分为6个状态（S1-S6），每个状态又分为两个相位（P1和P2），所以总共12个时钟周期。

典型指令（如MOV）的执行过程：

时钟周期	阶段	具体操作
1-2	S1P1-S1P2	取指令操作码（从程序存储器）
3-4	S2P1-S2P2	译码操作码
5-6	S3P1-S3P2	取源操作数（如果需要）
7-8	S4P1-S4P2	执行操作（如加法）
9-10	S5P1-S5P2	存储结果到目的地
11-12	S6P1-S6P2	准备下一条指令

4.2 为什么不能更快？

这是1980年代的技术限制：

内存速度慢：当时的ROM/RAM读取需要多个时钟周期
晶体管数量少：无法实现复杂的并行处理
同步设计简单：所有部件按统一节拍工作，设计更简单可靠

五、实际案例：看看指令如何消耗时钟周期

5.1 单周期指令：NOP（空操作，No Operation ）

复制代码

NOP指令的执行：
时钟周期1-12：什么都不做，只是等待

虽然叫"空操作"，但它仍然需要完整的12个时钟周期，因为CPU必须完成整个机器周期。

5.2 双周期指令：LJMP（长跳转， Long Jump）

复制代码

周期1（时钟1-12）：取LJMP的操作码
周期2（时钟13-24）：取跳转地址并执行跳转

5.3 四周期指令：MUL（乘法）

复制代码

周期1：取MUL操作码
周期2：取被乘数
周期3：执行乘法运算（需要多个步骤）
周期4：存储结果

六、为什么偏偏是12？不是10或8？

6.1 技术原因

分频方便：12MHz ÷ 12 = 1MHz，整数计算简单
与外围设备同步：许多外围芯片（如8255、8253）需要特定的时序
历史传承：Intel 8051原始设计就是12分频，后续兼容芯片保持这一设计

6.2 数学优势

复制代码

12 = 2² × 3

这个数字可以方便地分频得到多种频率：

÷2 = 6MHz
÷3 = 4MHz
÷4 = 3MHz
÷6 = 2MHz
÷12 = 1MHz

七、现代单片机的改进

7.1 从12分频到1分频

现代51兼容单片机（如STC15系列）有了改进：

型号	机器周期	性能提升
传统8051	12时钟	1倍基准
STC12系列	6时钟/1时钟可选	2-12倍
STC15系列	1时钟（默认）	12倍

7.2 流水线技术

现代单片机采用流水线技术，就像工厂的流水线：

复制代码

传统51（串行）：
指令1：取指→译码→执行
指令2：等待→等待→取指→...

现代单片机（流水线）：
时钟1：指令1取指
时钟2：指令1译码 | 指令2取指
时钟3：指令1执行 | 指令2译码 | 指令3取指

这样，平均每个时钟周期都能完成一条指令！

八、实际应用：如何计算程序运行时间？

8.1 基本公式

复制代码

执行时间 = 指令数 × 每条指令的机器周期数 × 机器周期时间

8.2 实际示例

c 复制代码

// 基于12MHz的延时函数
void delay_1ms() {
    unsigned char i, j;

    // 外层循环：大约延时1ms
    for(i = 0; i < 10; i++) {
        // 内层循环：每次约100μs
        for(j = 0; j < 25; j++) {
            // 空循环体
        }
    }
}

计算过程：

内层循环：j++（1周期） + j < 25判断（2周期） = 3周期
循环25次：25 × 3 = 75周期 = 75μs
外层循环10次：10 × 75μs = 750μs
加上循环控制：总共约1000μs = 1ms

8.3 如果换成24MHz晶振？

复制代码

机器周期 = 12 / 24,000,000 = 0.5μs
同样的代码执行时间减半！
需要调整循环次数才能得到相同的延时。

九、常见误区澄清

误区1：时钟周期越短，执行速度一定越快

不一定！ 还要看架构。现代ARM单片机一个时钟周期能完成多条指令的某些阶段，而传统51需要12个时钟周期才能完成一条指令的一个阶段。

误区2：所有指令都需要12个时钟周期

错误！ 只有传统的51架构中，一个机器周期固定为12个时钟周期。不同指令需要不同数量的机器周期。

误区3：提高晶振频率就能无限提速

不能！ 有物理限制：

芯片发热
功耗增加
信号完整性变差
外围设备跟不上

十、动手实验建议

实验1：测量指令时间

c 复制代码

P1 = 0xFF;    // 置高
P1 = 0x00;    // 置低

用示波器测量这两个语句之间的时间差，验证理论计算。

实验2：不同晶振对比

准备12MHz和24MHz晶振，运行同样的闪烁LED程序，观察闪烁速度差异。

实验3：优化代码效率

比较不同写法的延时函数，看看哪种效率最高。

十一、从51到ARM：思维的转变

学习51单片机时，我们需要关注时钟周期和机器周期。但学习现代ARM单片机时，重点变成了：

主频：多少MHz/GHz
IPC：每时钟周期执行的指令数
流水线深度：多少级流水线

这是从"微观时序"到"宏观架构"的思维升级。

结语：理解时间的本质

时钟周期、机器周期、指令周期------这些概念揭示了计算机工作的时间本质。计算机不仅仅是处理0和1的空间艺术，更是精确计时的时间艺术。

12个时钟周期的设计，是早期工程师在有限技术条件下的智慧结晶。理解它，不仅是为了编程，更是为了理解计算机发展历程中的一个重要里程碑。

下次当你写for(i=0; i<123; i++)这样的延时循环时，你会知道，这不仅仅是"随便写个数字"，而是与12MHz晶振、12时钟周期密切相关的精确计算！

动手挑战：用你的开发板，写一个精确的1秒延时函数，误差不超过1%。分享你的代码到评论区！
